【硬件-笔试面试题】硬件/电子工程师，笔试面试题-43，（知识点：晶体管、复合管、达林顿管）

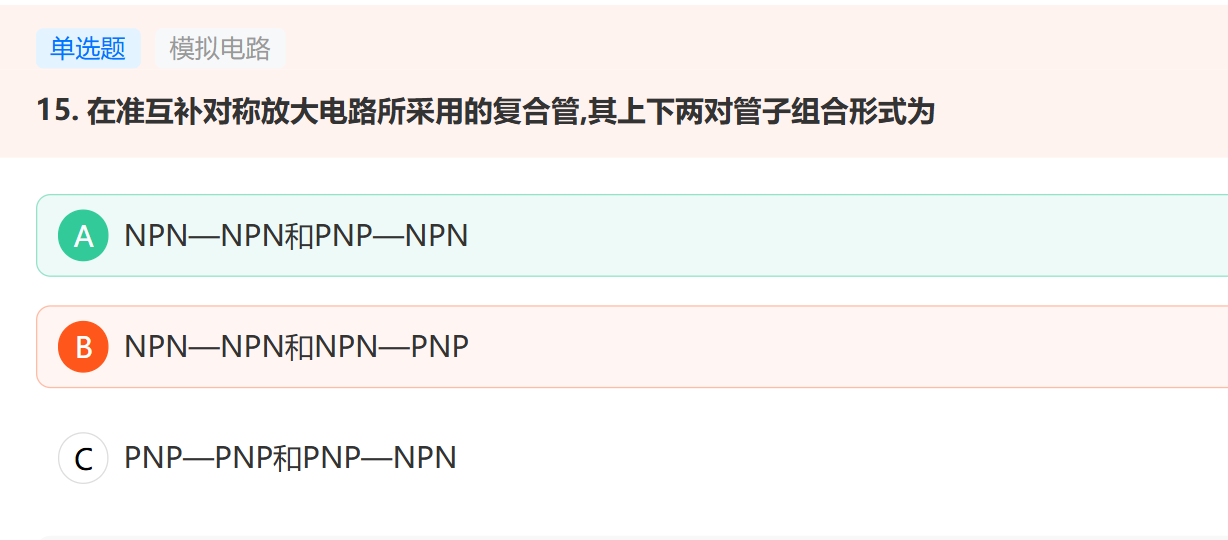

1、题目
2、解答
本题可根据准互补对称放大电路中复合管的组成原理，对各选项进行分析判断。
步骤一：明确准互补对称放大电路的特点
准互补对称放大电路是为了克服互补对称放大电路中，难以找到特性完全对称的 NPN 型和 PNP 型大功率管的问题而提出的。
它采用复合管结构，使得输出级的两个互补管可以由同类型的大功率管和不同类型的小功率管组合而成。
步骤二：分析复合管的组合形式
在准互补对称放大电路中，输出级的上半部分通常由 NPN 型大功率管和 NPN 型小功率管组成 NPN - NPN 复合管；
下半部分通常由 PNP 型大功率管和 NPN 型小功率管组成 PNP - NPN 复合管。这样的组合可以利用小功率管的特性来驱动大功率管，同时实现互补对称输出。
步骤三：逐一分析选项
- 选项 A：NPN - NPN 和 PNP - NPN 的组合形式符合准互补对称放大电路中复合管的组成要求，该选项正确。
- 选项 B：NPN - PNP 的组合不符合准互补对称放大电路中复合管的组成逻辑，该选项错误。
- 选项 C：PNP - PNP 和 PNP - NPN 的组合不符合准互补对称放大电路中复合管的组成逻辑，该选项错误。
3、相关知识点
复合管（Darlington Pair 或复合晶体管）是由两个或多个晶体管按特定方式连接而成的组合器件，其目的是获得更高的电流放大倍数（β 值）或改善其他性能参数。以下是常见的复合管类型及其特点：
一、基本复合管类型（Darlington Pair）
最常见的复合管由两个晶体管组成，有以下两种基本结构：
1. NPN-NPN 复合管
- 连接方式：第一个 NPN 管的集电极连接到第二个 NPN 管的集电极，第一个管的发射极连接到第二个管的基极。
- 等效类型：整体等效为一个 NPN 管。
- 电流放大倍数：β ≈ β₁ × β₂（β₁、β₂分别为两个晶体管的电流放大倍数）。
- 特点：极高的电流放大能力（可达数千倍），输入阻抗高，常用于低信号驱动高负载的场景（如功率放大、继电器驱动）。
2. PNP-PNP 复合管
- 连接方式：与 NPN-NPN 对称，第一个 PNP 管的集电极连接到第二个 PNP 管的集电极，第一个管的发射极连接到第二个管的基极。
- 等效类型：整体等效为一个 PNP 管。
- 电流放大倍数：同样为 β ≈ β₁ × β₂。
- 特点：与 NPN 复合管互补，用于需要 PNP 型高增益的电路（如负电源侧的功率放大）。
二、交叉复合管（Sziklai Pair，达林顿改进型）
交叉复合管由一个 NPN 管和一个 PNP 管组合而成，分为两种：
1. NPN-PNP 交叉复合管（达林顿改进型）
- 连接方式：NPN 管的集电极连接到 PNP 管的集电极，NPN 管的发射极连接到 PNP 管的基极。
- 等效类型：整体等效为一个 NPN 管。
- 特点：
- 相比传统达林顿对，饱和压降更低（约为 0.7V，而非 1.4V），适合需要低饱和电压的开关应用。
- 输入阻抗高，但电流放大倍数略低于纯达林顿对（β ≈ β₁ × β₂ / (1 + β₂)）。
2. PNP-NPN 交叉复合管
- 连接方式：与 NPN-PNP 对称，PNP 管的集电极连接到 NPN 管的集电极，PNP 管的发射极连接到 NPN 管的基极。
- 等效类型：整体等效为一个 PNP 管。
- 特点：与 NPN-PNP 互补，提供低饱和压降的 PNP 复合管。
三、多晶体管复合管
在某些特殊应用中，可将三个或更多晶体管组合：
1. 三级达林顿结构
- 连接方式：三个 NPN 管或 PNP 管依次级联，前一级的发射极连接到下一级的基极。
- 电流放大倍数：β ≈ β₁ × β₂ × β₃，理论上可获得极高增益，但实际应用中受稳定性和频率响应限制。
- 应用：极微弱信号放大（如传感器信号处理）。
2. 混合结构
- 组合方式：例如两个达林顿对并联，或达林顿对与场效应管（FET）组合。
- 目的：兼顾高增益和其他特性（如低输入电容、高速响应）。
四、实际应用中的复合管器件
- 集成达林顿管：
如 ULN2003（七路达林顿阵列，用于驱动继电器、步进电机）、TIP120（功率达林顿管，β > 1000，用于音频功放）。 - 离散器件组合：
在高频电路或特殊设计中，工程师可能使用分立晶体管自行搭建复合管结构。
五、复合管的优缺点
优点：
- 极高的电流放大倍数：适合小信号控制大负载。
- 高输入阻抗：对前级电路影响小，降低驱动要求。
- 简化电路设计：用一个复合管替代多个单管，减少元件数量。
缺点：
- 较高的饱和压降：传统达林顿对的饱和压降约为 1.4V（两个 BE 结压降），可能影响效率。
- 较慢的开关速度：多级晶体管的电荷存储效应导致开关时间延长。
- 热稳定性较差：高增益可能导致温度漂移问题，需添加补偿电路。
六、应用场景
- 功率放大：音频功放、电机驱动、电源调节。
- 低信号驱动高负载：继电器控制、LED 驱动。
- 传感器接口：将微弱信号放大为可用电平。
- 逻辑电路与模拟电路接口：实现电平转换或阻抗匹配。
总结
复合管通过组合多个晶体管，显著提升了电流放大能力或其他性能参数。常见类型包括 NPN-NPN、PNP-PNP 达林顿对，以及 NPN-PNP、PNP-NPN 交叉复合管（Sziklai Pair）。选择时需权衡增益、饱和压降、开关速度等因素，实际应用中可优先考虑集成达林顿器件以简化设计。
