ADSP-21565的SigmaStudio图形化编程详解

作者的话

ADSP-21565作为ADI的SHARC类DSP，也是可以使用SigmaStudio（简称SS）或者SigmaStudio Plus（简称SS+）来做图形化编程的。在ADSP-21569的评估板上，我们写了非常详细的操作流程，现在轮到21565了。

在做21565的图形化编程之前，我们需要先看完21569的SigmaStudio开发文档，了解整个开发逻辑和详细流程之后，再回来看本文档。

阅读前置文档

文档名为：“前置阅读：ADSP-21569EVB开发板的图形化编程详解.pdf”，把它读完，我们再回头来做21565的SS开发。

软件准备

我们先用SS来做，所以需要安装的软件：

CCES2.11.1（我用的是这个版本，它是必须首先要装的）
SigmaStudio4.7
SigmaForSHARC4.6
SigmaStudio Plus 2.4.0（注意，装这个是要用到里头的Fireware工程，文章后面会讲）

硬件准备

ADSP-21565开发板 一块

产品链接：https://item.taobao.com/item.htm?id=724290880282&spm=a21xtw.29178619.0.0&ltk2=17537807403329afwimgsf3sxz1mq2xat7h

AD-HP530ICE仿真器 一个（或AD-ICE2000仿真器）

https://item.taobao.com/item.htm?id=724290880282&ltk2=17537807403329afwimgsf3sxz1mq2xat7h&spm=a21xtw.29178619.0.0

USBi仿真器 一个

https://item.taobao.com/item.htm?id=38242936768&ltk2=17537807781694bl3w9jzvg4i3etpojyy4&spm=a21xtw.29178619.0.0

5V2A电源适配器一个
3.5mm耳机一个
USB线若干

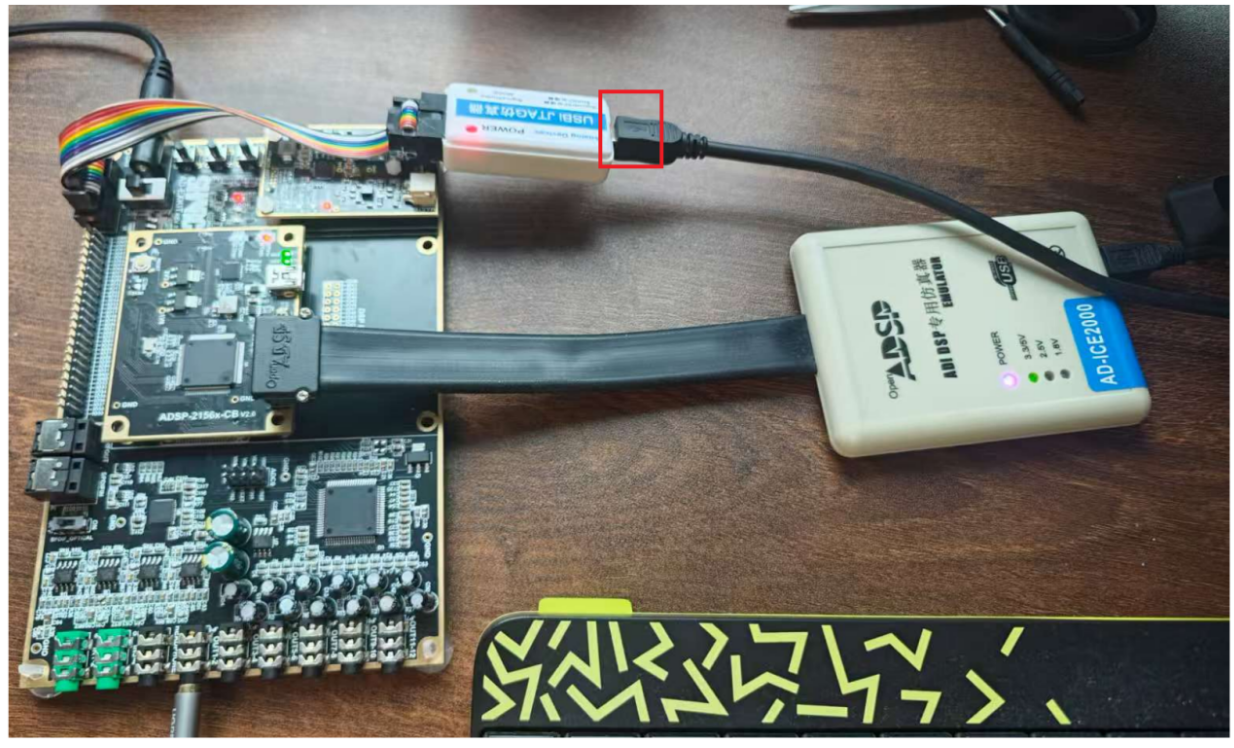

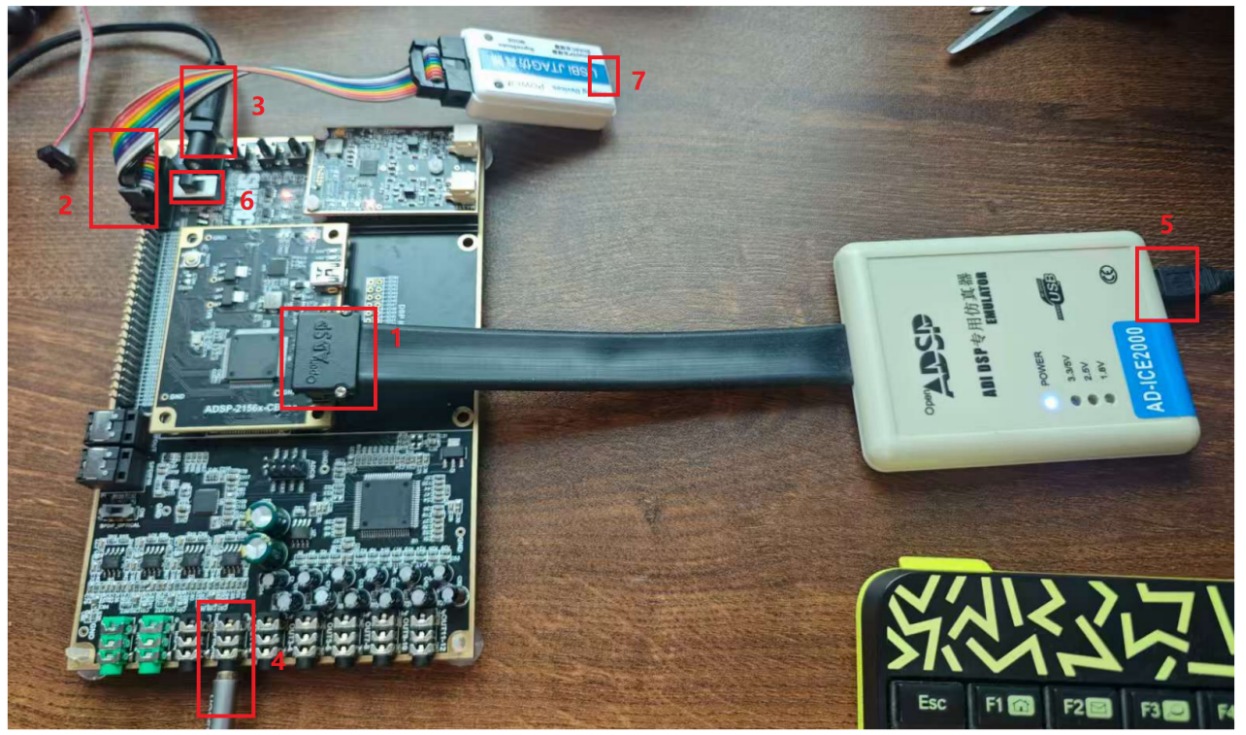

硬件链接示意图

1. AD-ICE2000仿真器（或AD-HP530ICE，我用的是ICE-2000）插上开发板的JTAG，有防反插，直接怼；
2. USBi仿真器插上开发板的USBi JTAG，有防反插，直接怼；
3. 5V2A电源适配器插上；（此刻6-电源开关是默认OFF的）
4. 3.5mm耳机接音频输出接口；
5. AD-ICE2000仿真器通过MINI USB线接PC，上电；
6. 开发板电源开关拨到ON，给开发板上电；
7. USBi接口先空置，不要用USB线接PC，很重要。

SS开发第一步，先运行Fireware（FW）

我们读完前置文档，通过21569的SS开发应该能够了解到，SHARC DSP要做SS图形化编程，首先要在CCES软件中运行FW工程。21569的FW工程是ADI直接提供的，我们拿过来直接可用，非常方便。

但21565没有FW工程，这也是开发板面世很久，我都没有写这个SS开发21565教程，实在是搞不到这个最关键的FW程序。

有兄弟会说21569和21565都是同一个内核，差别仅仅是569有外部总线，可以接DRAM，565没有外部总线，不能接DRAM，难道569的FW不能直接用在565上吗？答案是不可以，因为569的这个FW工程恰巧用到了DRAM，565又没有DRAM，用565运行这个569的FW会直接报错，用不了。

正确的解决办法就是用21569的FW来改出一个21565的匹配工程来，让FW在DRAM下内容都转到565的SRAM里运行。

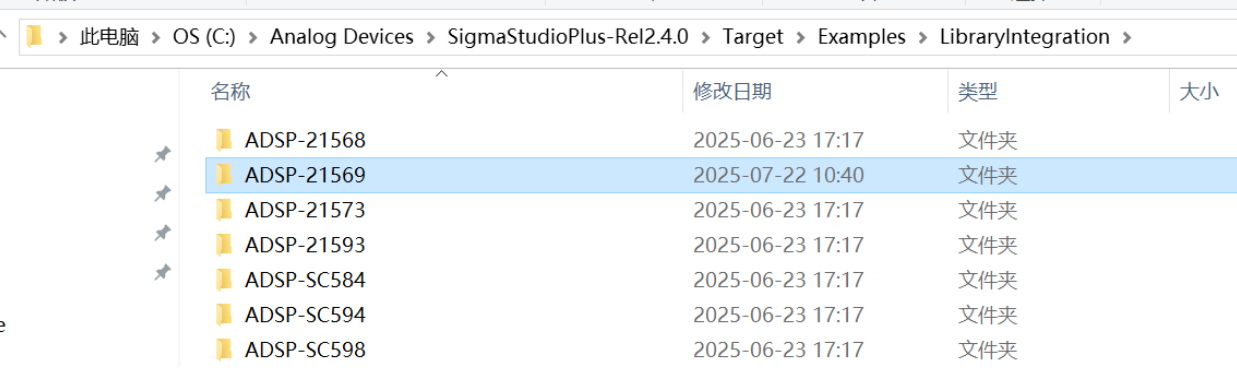

我们先找到这个工程，FW工程就用ADI最新提供的，在SS+2.4.0安装目录下：

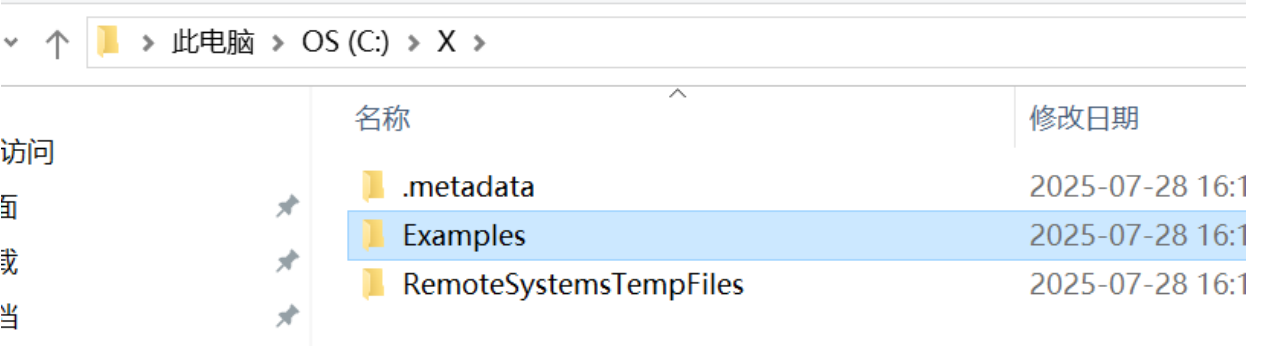

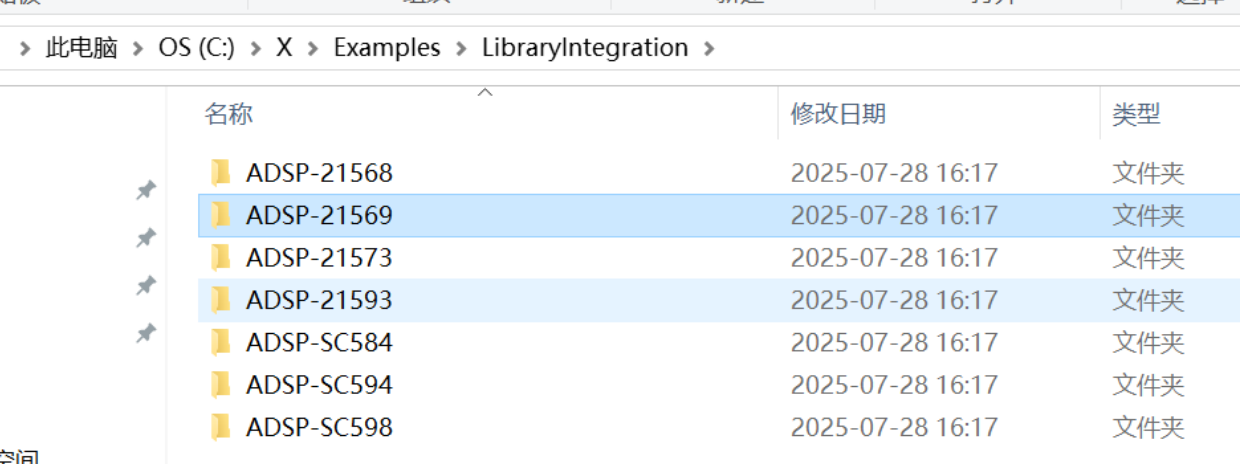

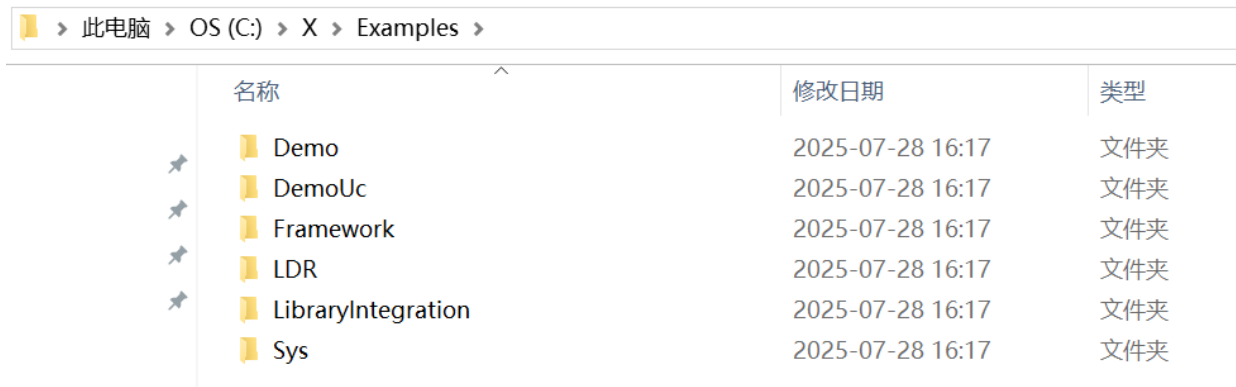

要用这个工程改，我们先把整个文件夹拷贝到一个新建的文件夹里，别把软件安装目录里的程序弄乱了：

注意，从Exmaples拷，不要单独只拷贝21569的工程。

也许21569会调用这里的内容，所以我们就索性全拷出来。

再下一个目录就能找到我们要用的21569的FW。

把21569的FW改成21565的工程

注意，这只是OP自己摸索的，并没有完全改完，仅做参考。

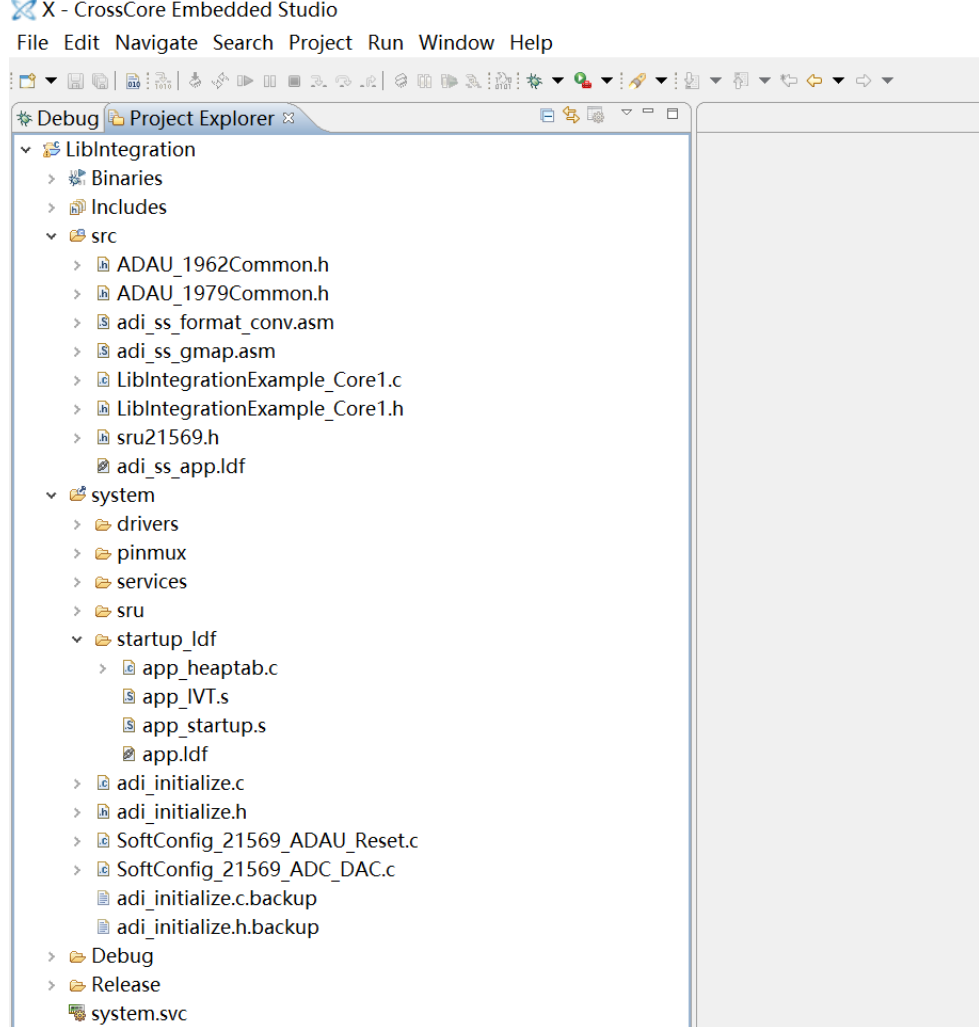

前面有写怎么导入一个CCES工程，就不多说，先导入，看下图：

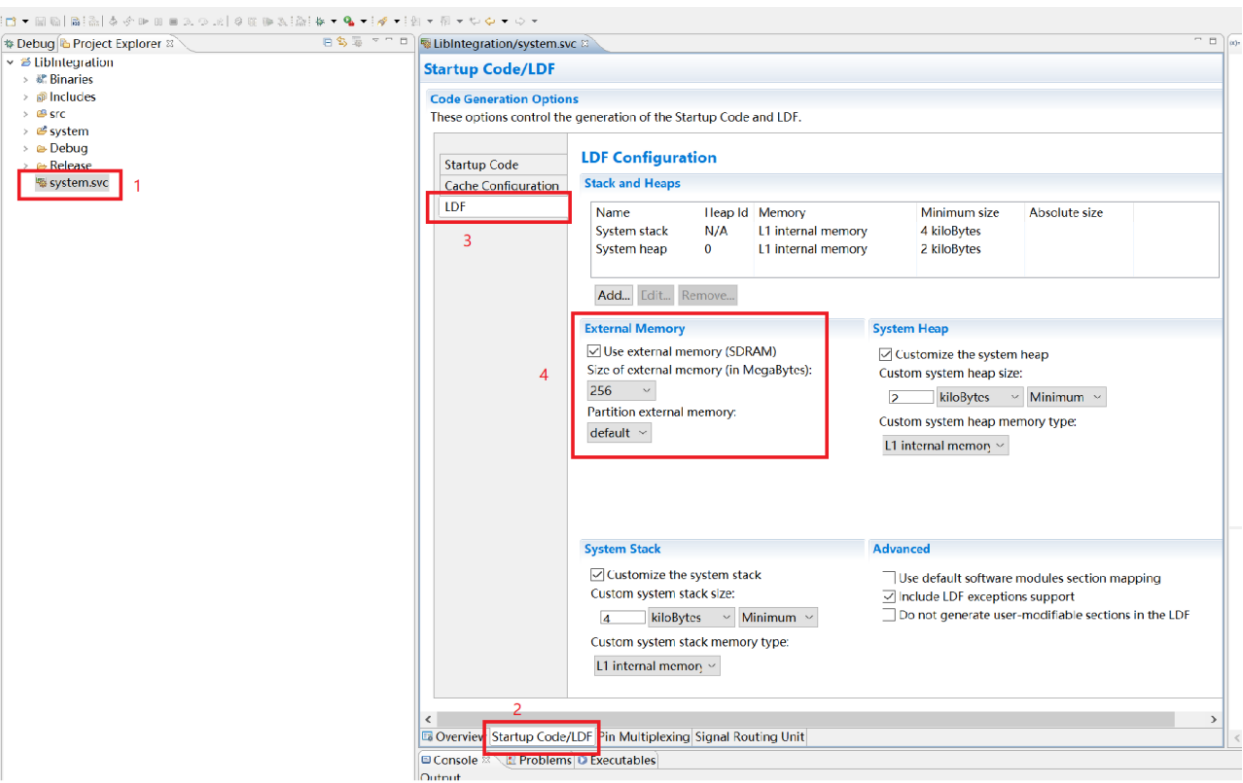

我们先点System.svc，把21569的外存给禁用掉。

1.点System.svc；
2.选择Startup Code/LDF；
3.点LDF；
4.把这个Use external…的√点掉，这样就意思我不用外存了。

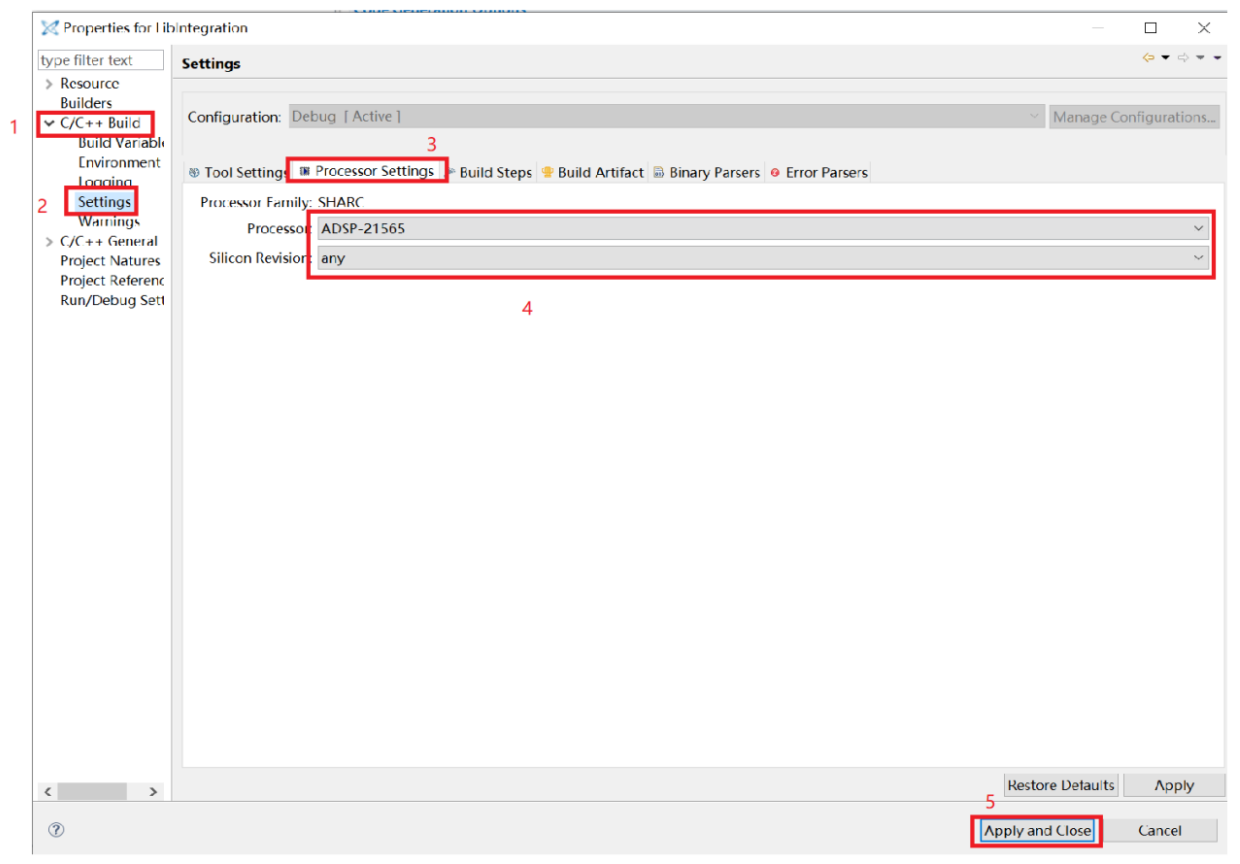

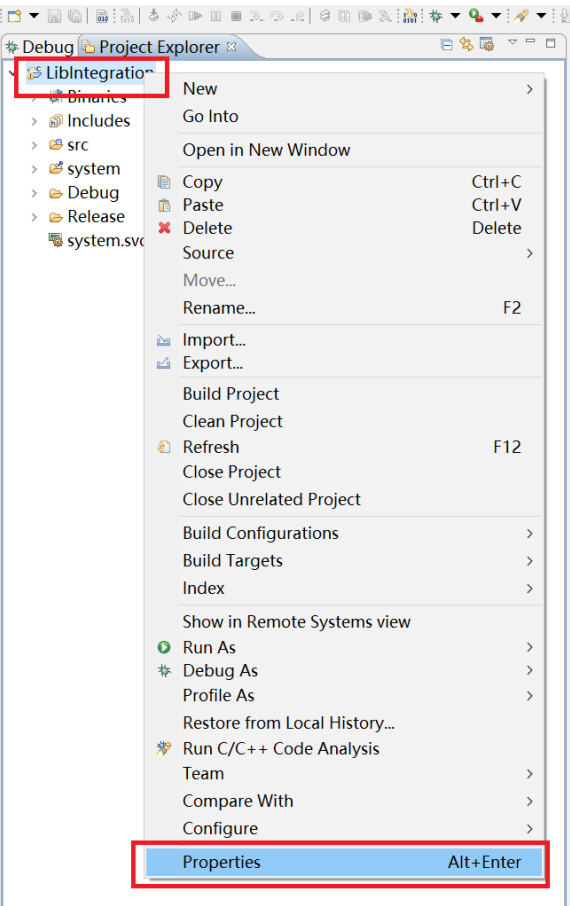

再把工程属性改成21565：

把工程属性改成21565之后，再去工程里改一个参数：（注意我这个修改都是我自己的想法，可能改的并不对，或者说不完全对，仅做参考，兄弟们可以把这个工程研究透了后自己改）

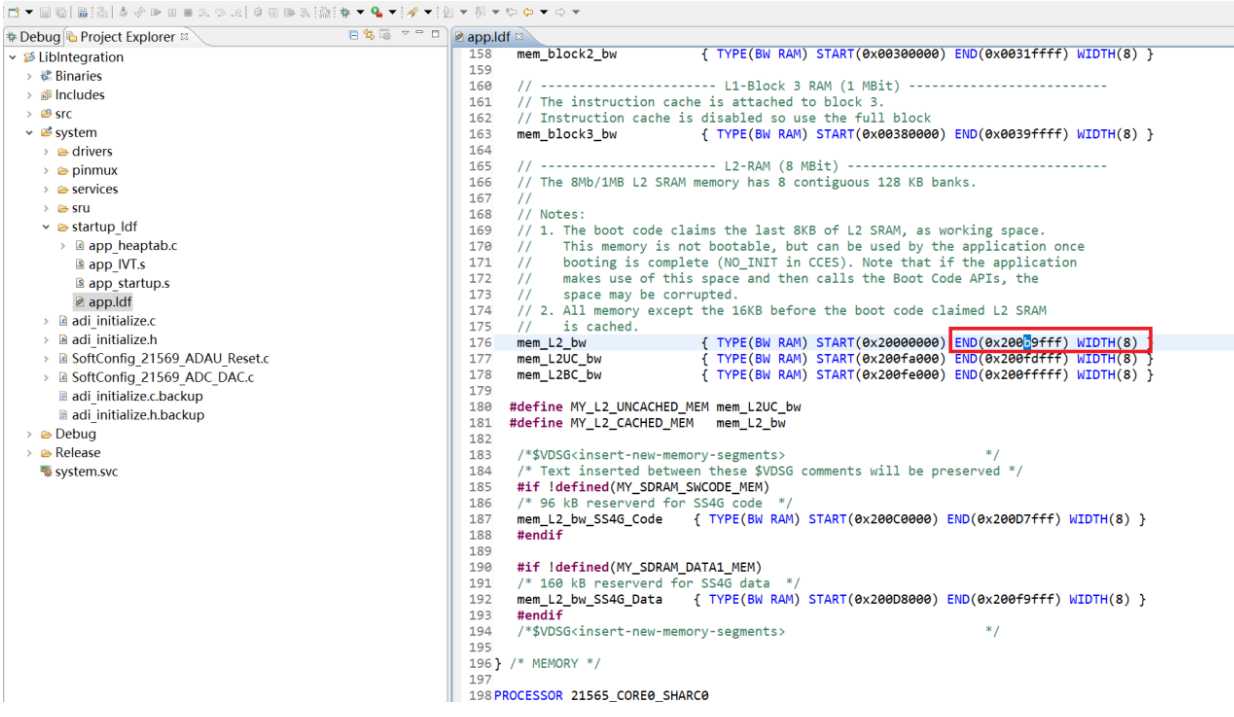

上面这个app.ldf就是管内存分配的，我是这么考虑的，既然21569和21565的差别就在内存，那我就改内存，把一切569用外存的，都给他指到内存里来，是不是就可以了。

红框里的就是我指的，把mem_L2_bw改成0x200b9fff，暂时就改了着一个地方。

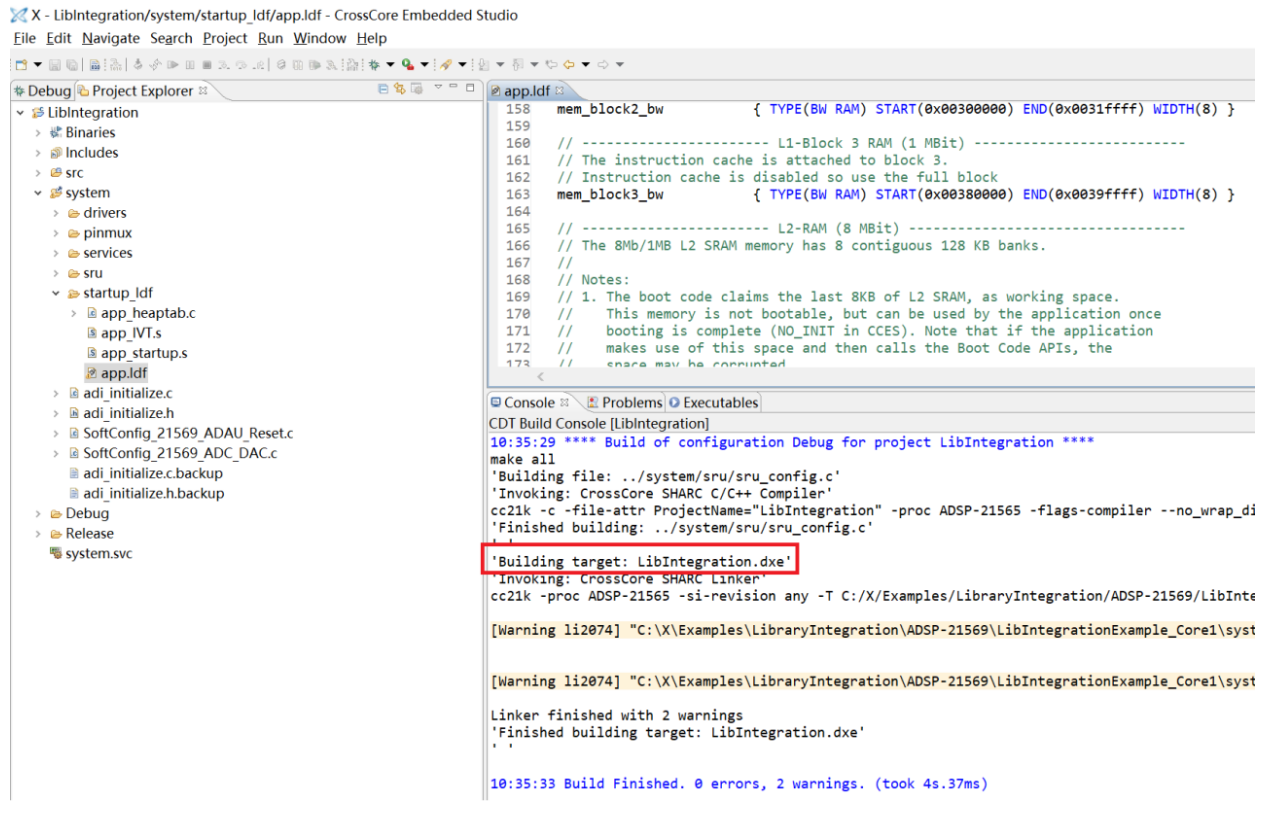

保存工程后，先010编译一下：

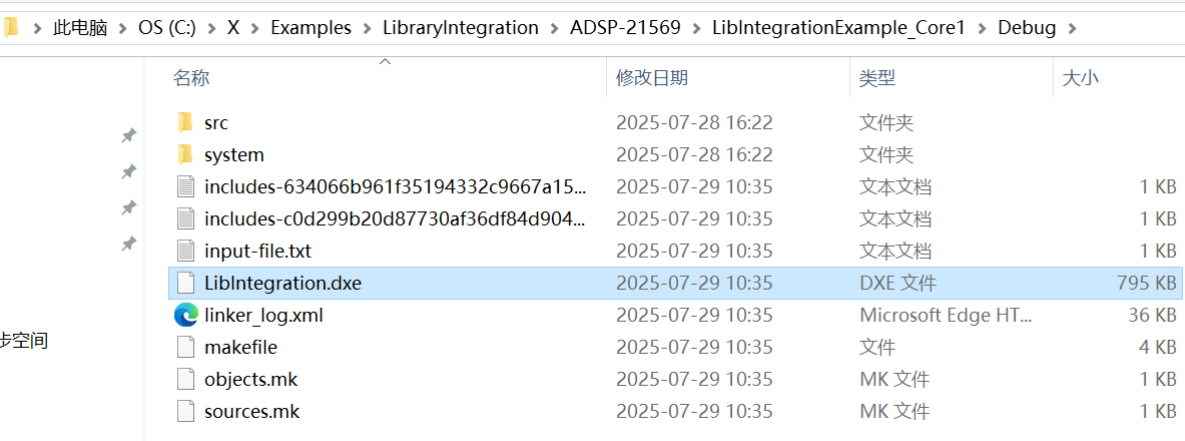

在DEBUG文件夹里，我通过编译这个工程生成了最新的符合这个工程的DXE，这个是后面要用到。

文件更新时间就是我此刻的时间，就说明我的dxe是生成成功了。

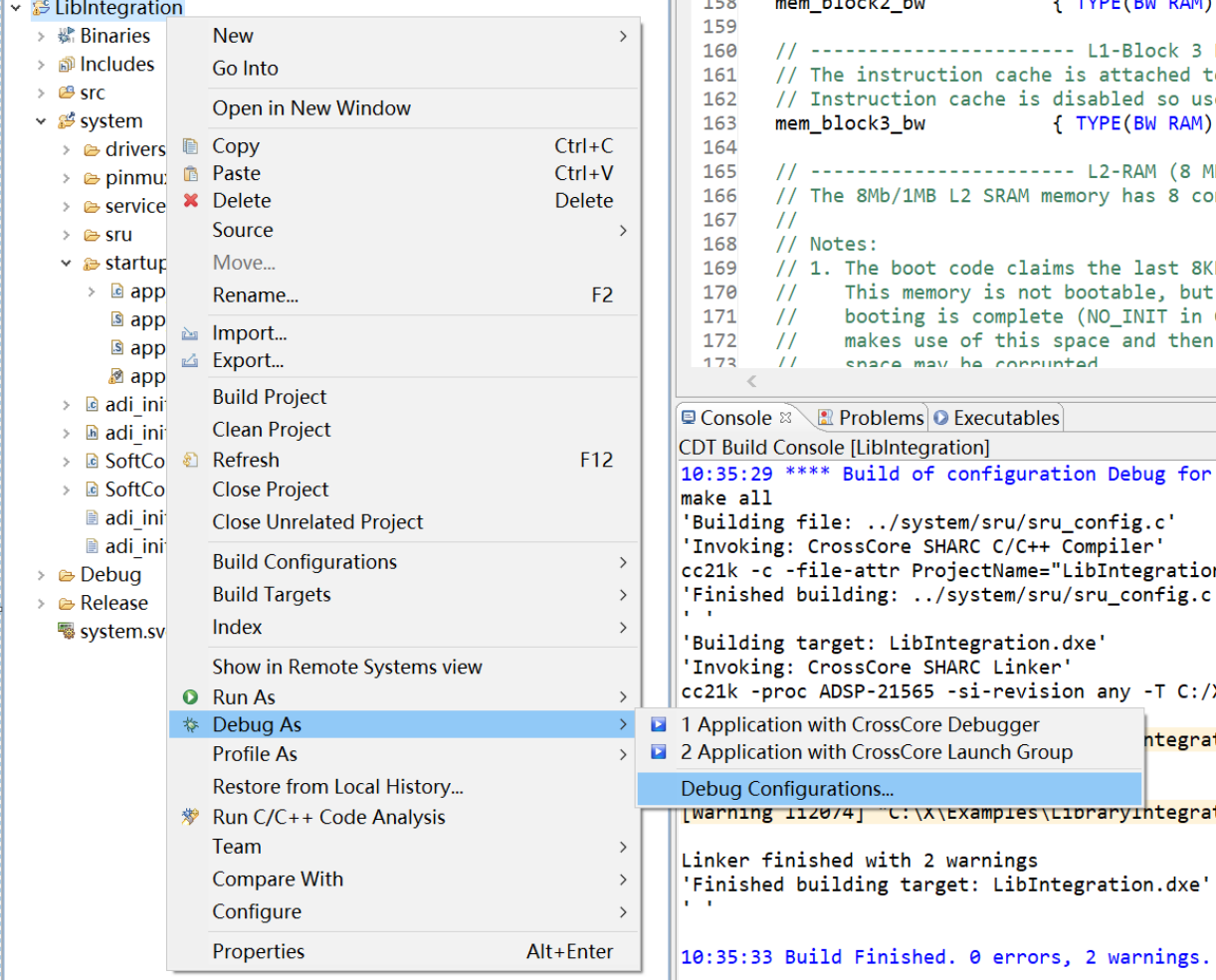

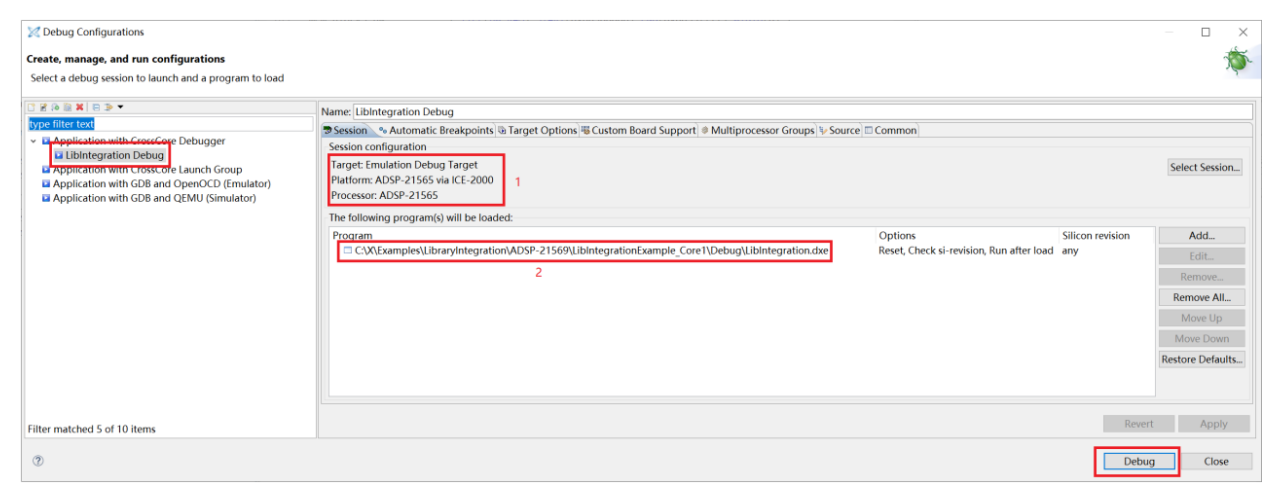

下一步就可以运行工程了：

具体操作我就不多说了，之前的文档有写，我就说一下注意事项：

1.注意我用的是ICE-2000，所以我的session选的就是ICE-2000；
2.DXE注意别弄错了，可以手动选择咱们刚才生成的dxe；

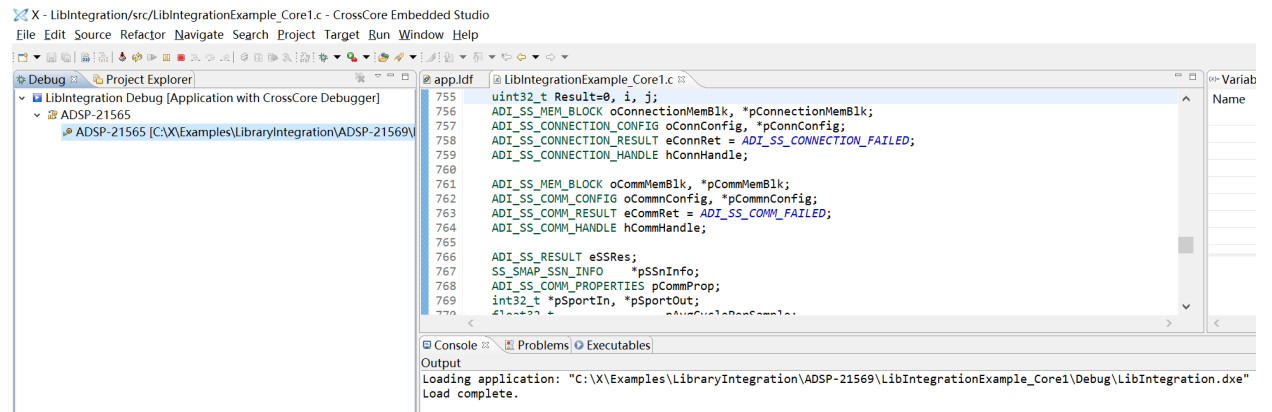

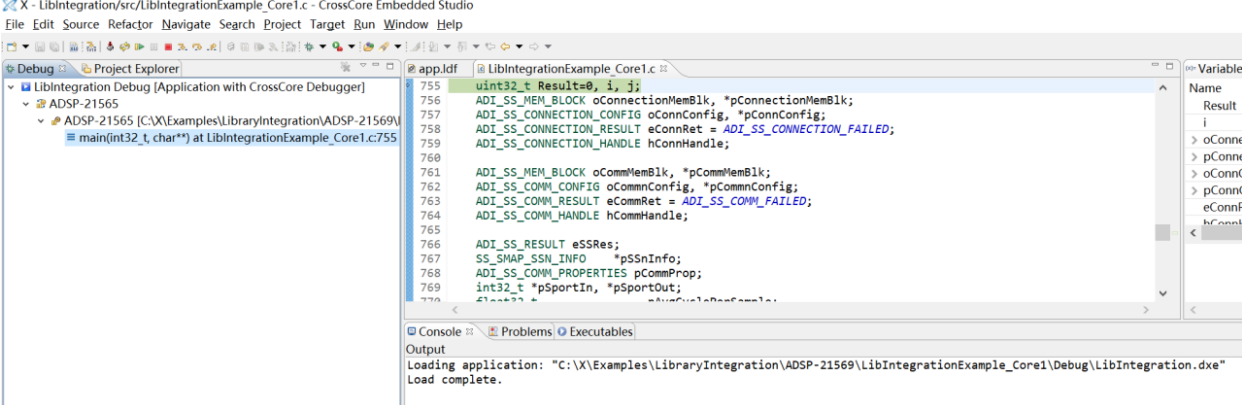

然后Debug：

点运行后，Console这里不会有任何多的打印。

以上，FW就在21565上运行起来了。

再一次特别注意，这个FW是我自己改的，就改了这些地方，我觉得可能是不够的，写出来也是抛砖引玉，既然ADI没有提供现成的，还是得需要兄弟们自己整了。

SS的配置和开发

FW运行起来之后，就可以做SS的开发了，这个时候我们可以把USBi仿真器接PC了。

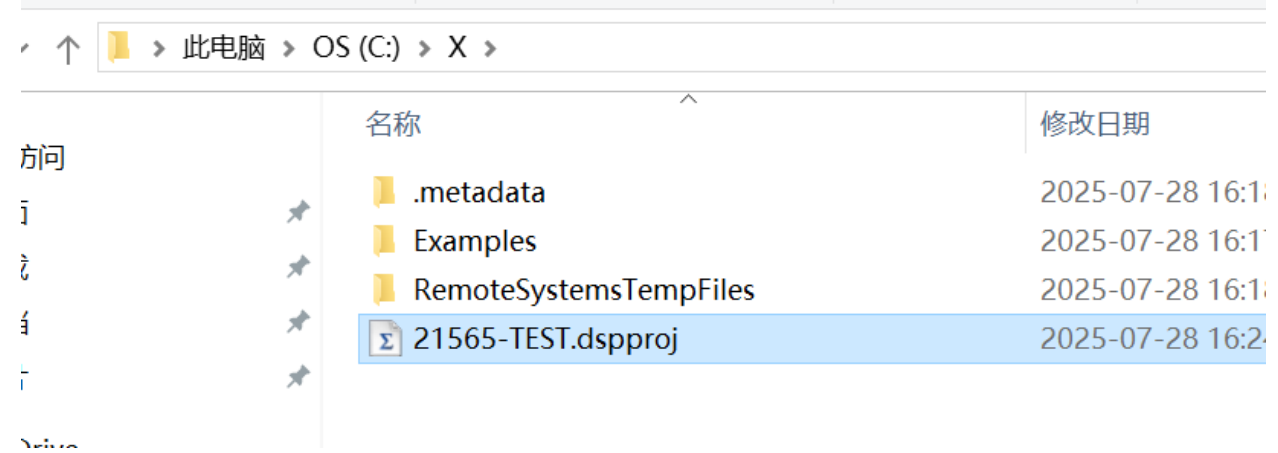

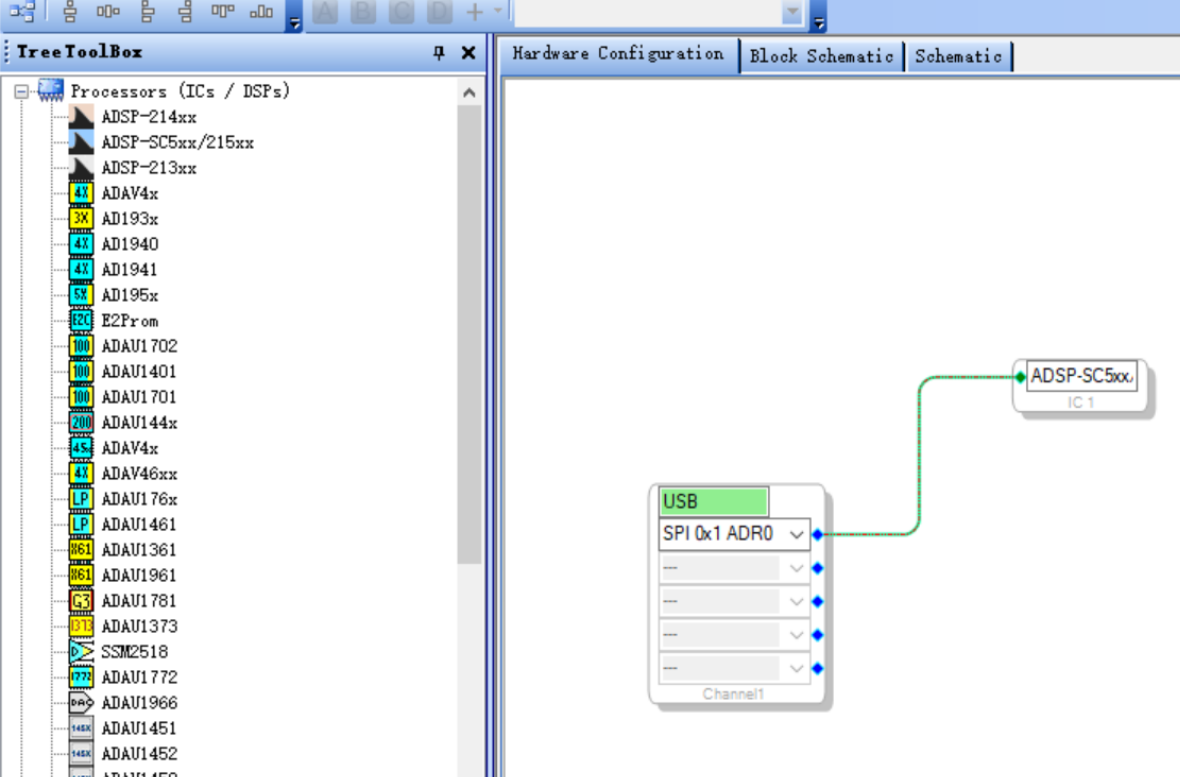

打开测试工程：

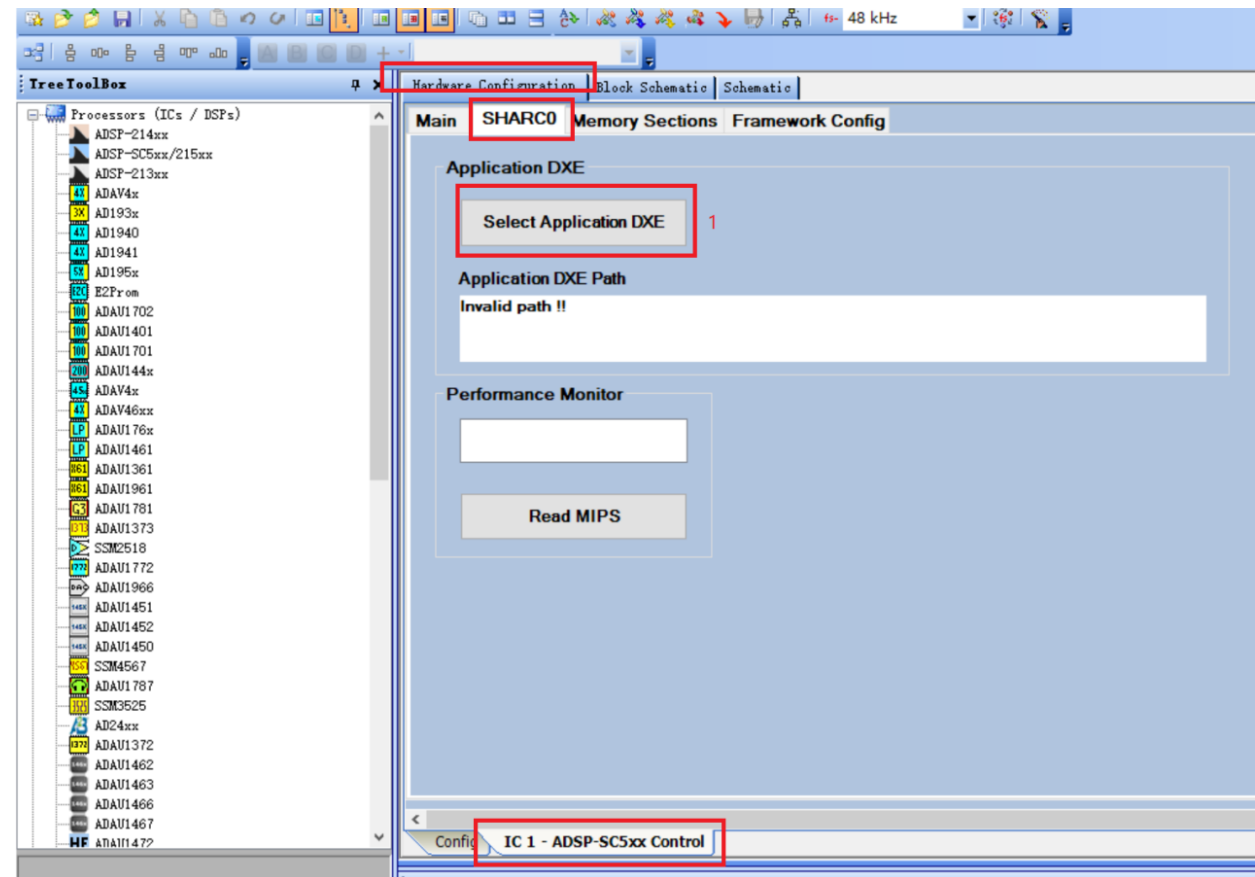

我们先做DXE的配置：

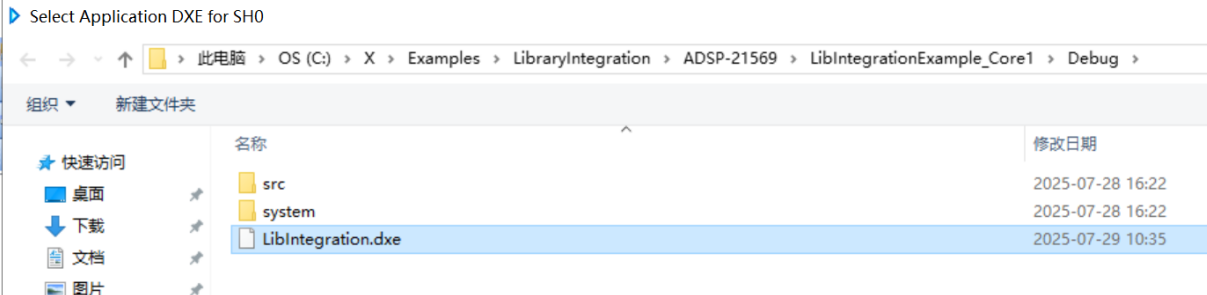

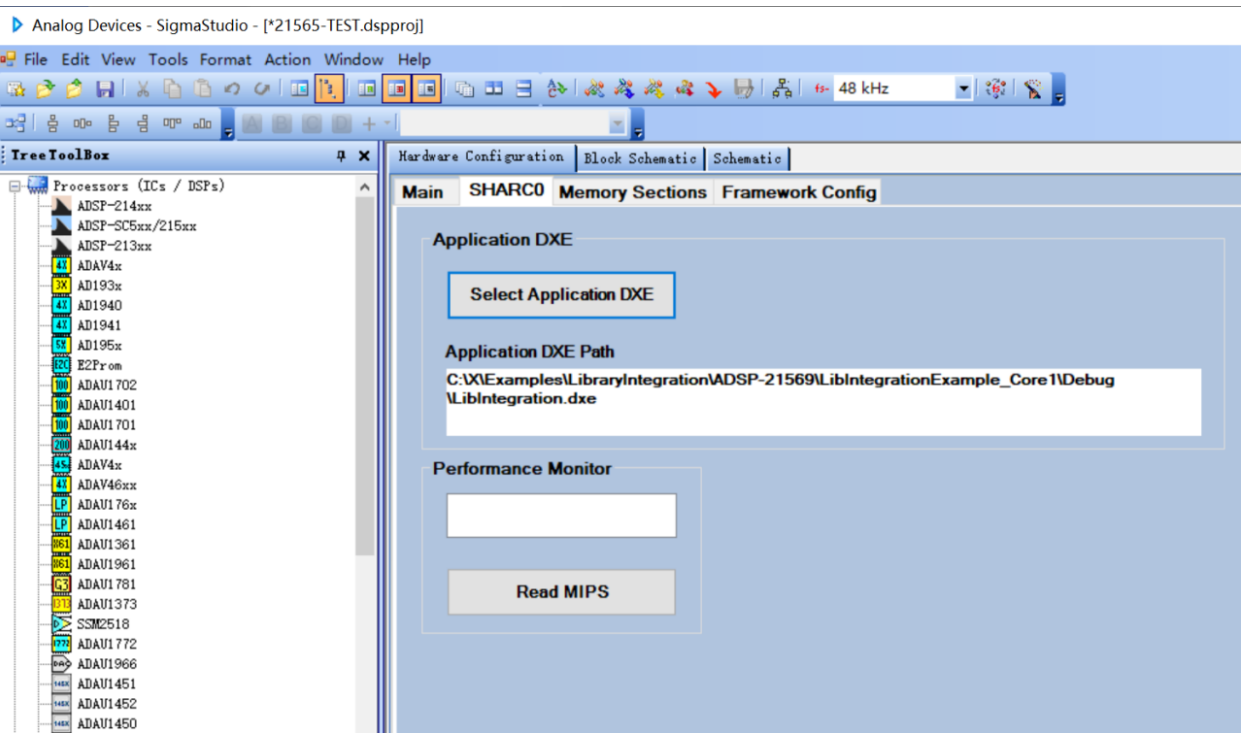

调出这个界面后，从1这里点选择DXE，就选择我们在FW修改完后，010出来的DXE：

这就表示加载完了，看路径确认一下，就是我们在Debug文件夹里得到的DXE。

再回到程序界面：

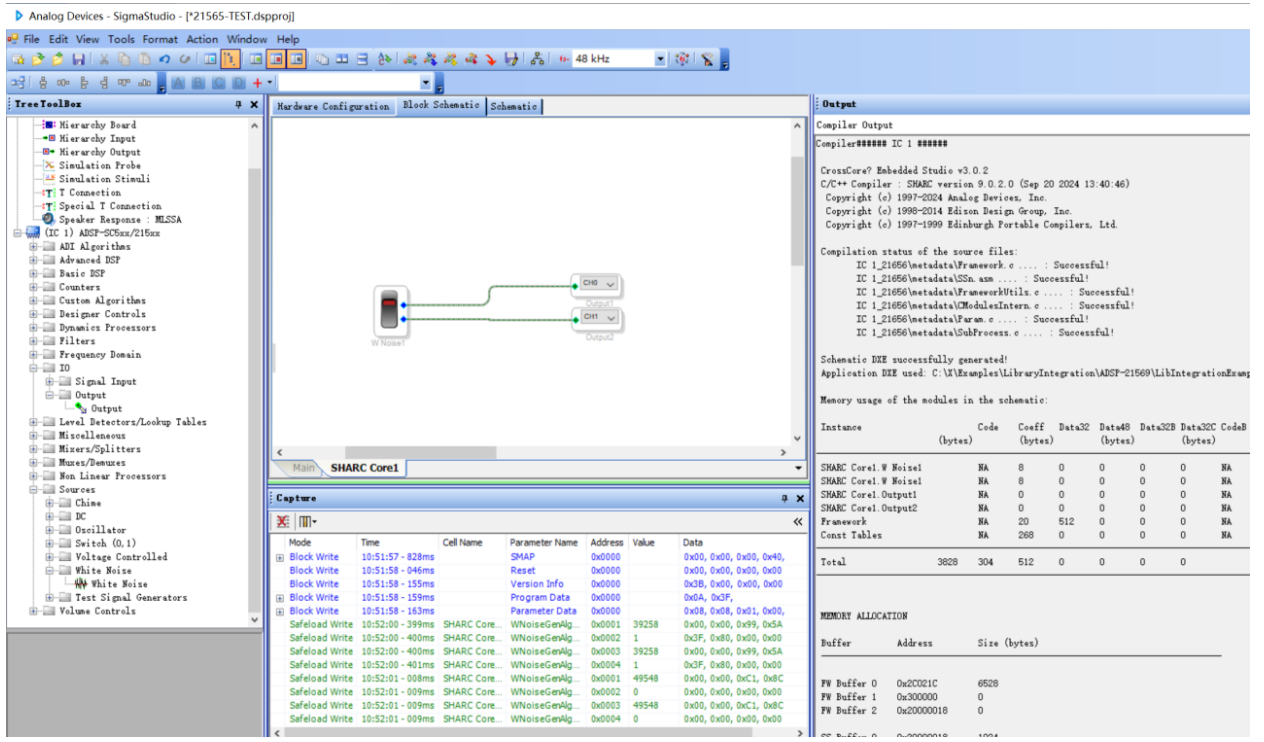

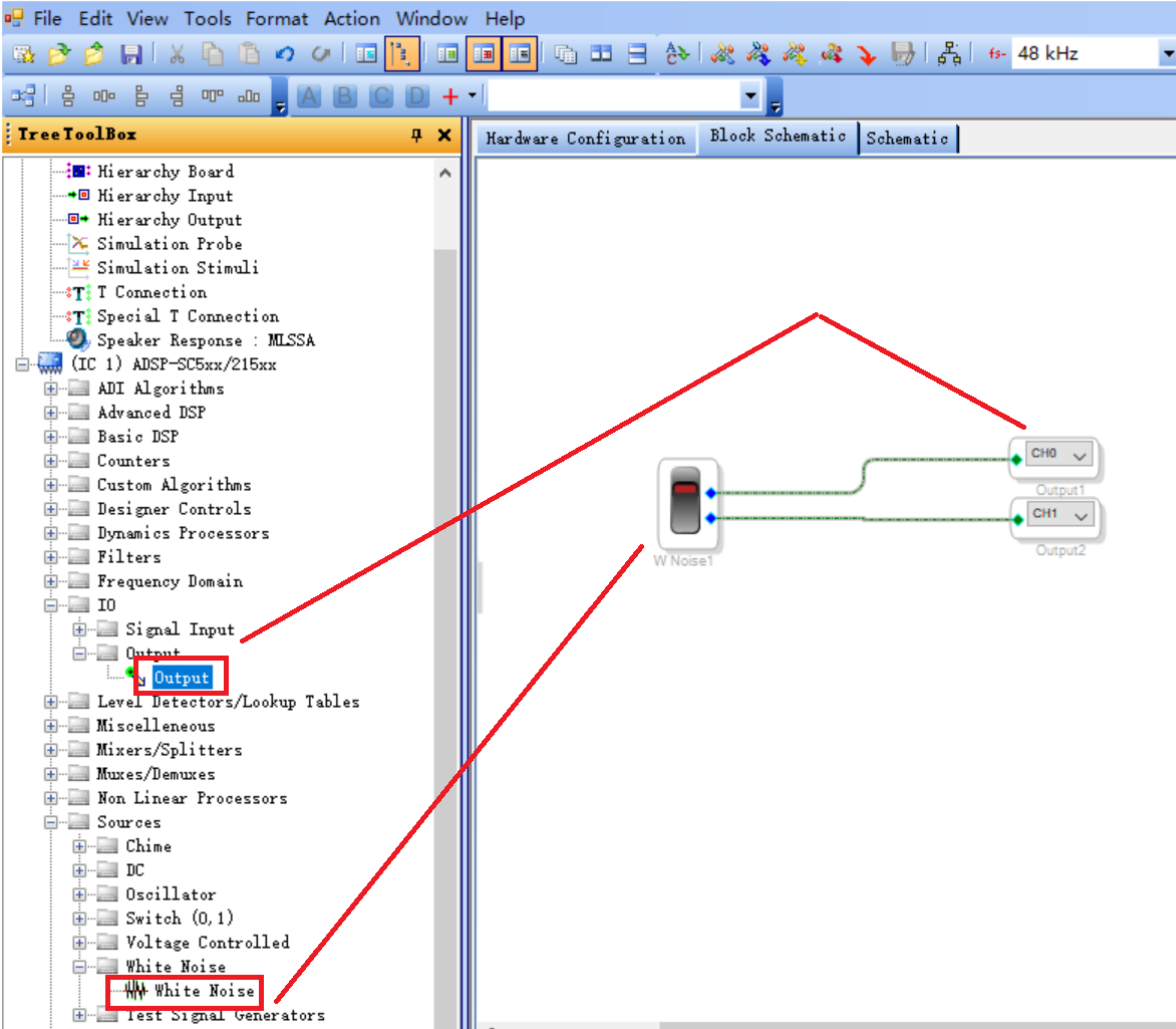

程序很简单，我选了一个白噪声的模块，然后接0/1输出，就是DSP自发生一个白噪声，通过板子的DA后，输出给0/1接口，通过耳机听到这个白噪声。

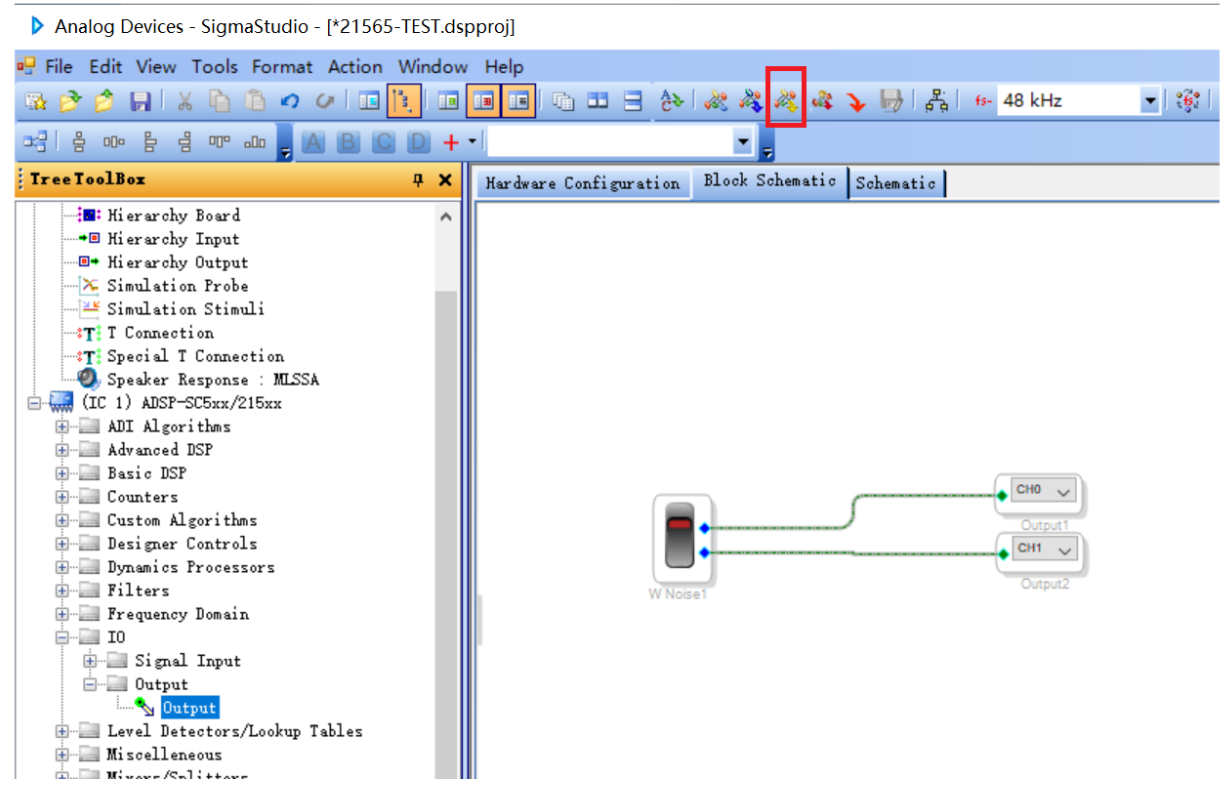

在线下载程序：

需要等个10几秒，然后就会出现下图：

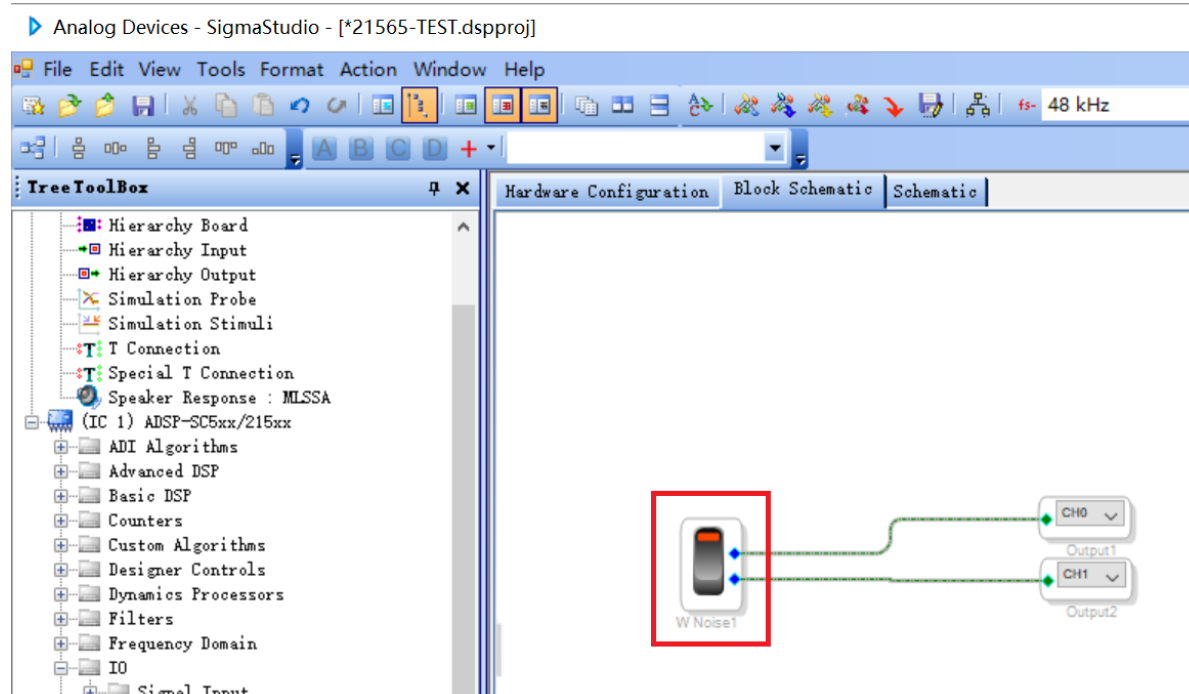

就表示下载成功了，我们再打开白噪声开关，让DSP开始产生白噪声：

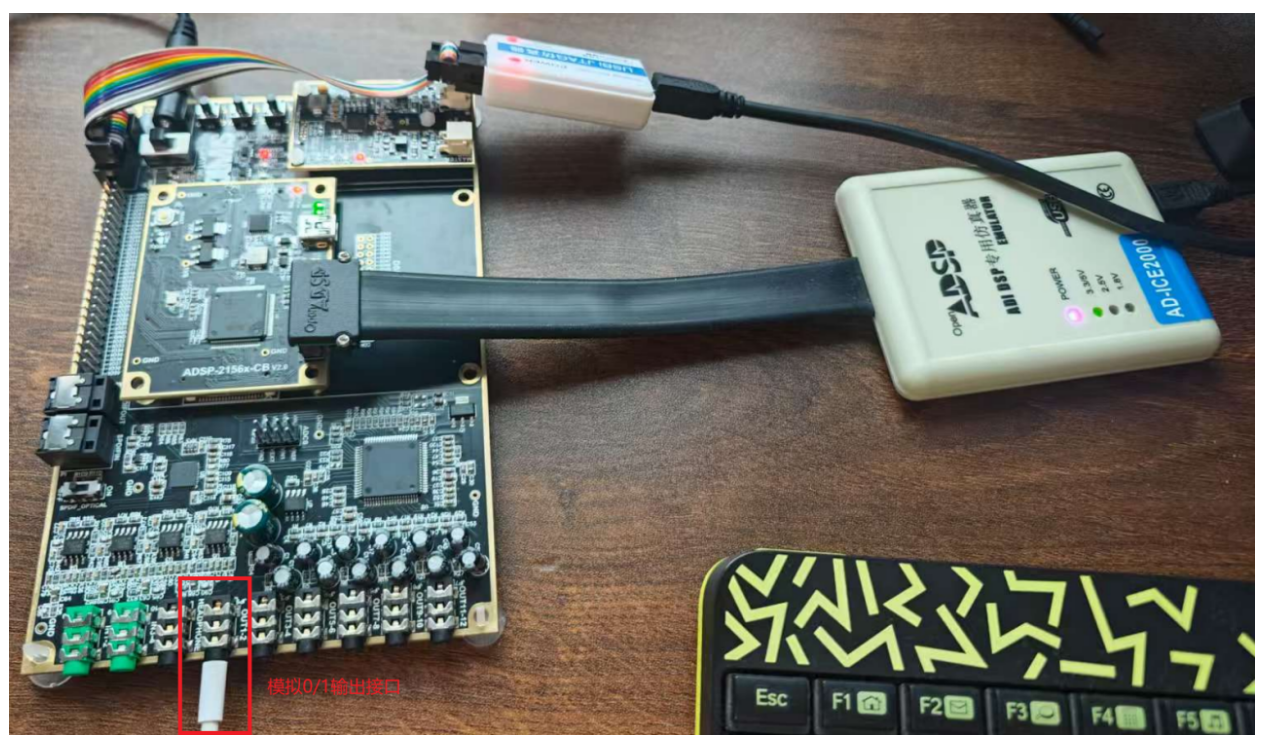

此刻我们通过耳机就能听到来自DSP给出的白噪声了。

后记

特别强调，这个FW并没有改完全，所以目前是能用DSP自发生后DA输出，这个通道是打通了，但模拟音频AD进DSP，这个通道没有打通，所以暂时还无法实现在SS里，模拟音频输入，经过DSP后，DA输出的功能，我们还在继续改，也许下一版的FW就可以实现了，这个详解就是抛砖引玉，兄弟们自己改也能有个参考。
