策略路由—PBR

一、PBR概述

• PBR定义：策略路由（Policy-Based Routing, PBR）是一种灵活的数据转发机制，超越传统基于目标IP的路由。
• 核心作用：
  • 基于多重条件（如源IP、协议、端口、报文长度）分类数据流。
  • 执行定制化转发策略（如指定出口、设置优先级）。
• 与传统路由区别：
  • 常规路由：基于目标IP和路由表进行报文的转发。
  • PBR：支持复杂策略，实现流量精细控制。

二、PBR原理

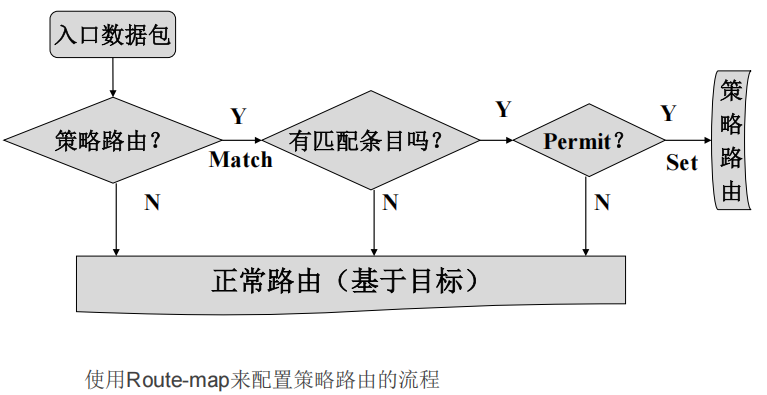

策略路由数据处理流程：

策略路由配置步骤：

• 定义重分布路由图

        一个路由图可以由多个策略组成，策略按序号大小排列，只要符合了前面策略，就退出路由图的执行

• 定义路由图每个策略的匹配规则或条件

• 定义满足匹配规则后，路由器对符合规则的数据包进行IP优先值和下一

跳的设置

• 在指定接口中应用路由图

三、策略路由基本配置

 route-map <名字> permit <节点序号>

       • 定义策略路由，一个route-map可定义多个节点，按节点序号执行。

 match语句

       • match ip address <ACL>：使用ACL匹配数据包

       • match length <长度>：匹配数据包的长度

 set语句

       • set ip next-hop <下一跳地址> [<下一跳地址> ……]

              将匹配上的数据包强制指定下一跳；如果下一跳不可达，按顺序试验后面的下一跳；如果所有下一跳都不可达，则按正常流程查路由表转发。

       • set interface <出接口>

              将匹配上的数据包强制指定出接口；如果出接口断，则按正常流程查路由表转发；此命令只能用于PPP或HDLC出接口。

 ip policy route-map <名字>

       • 将策略路由绑定到接口，影响从接口进来的数据包。
