HCIE学习之路：MSTP实现负载均衡实验

news 2025/7/28 12:38:09

MSTP是Multiple Spanning Tree Protocol的缩写，是一种用于在网络中实现冗余路径的协议。它可以在一个网络中创建多个虚拟的生成树，从而提高网络的可靠性和可伸缩性。

负载均衡是通过将网络流量分散到不同的路径上，从而实现网络资源的最优化利用。在实现负载均衡的过程中，可以使用多种技术，如路由器和交换机的端口聚合、链路聚合等。其中，最常用的技术是基于流量的负载均衡，它可以根据流量的源地址、目的地址、端口号等因素来进行流量分配。

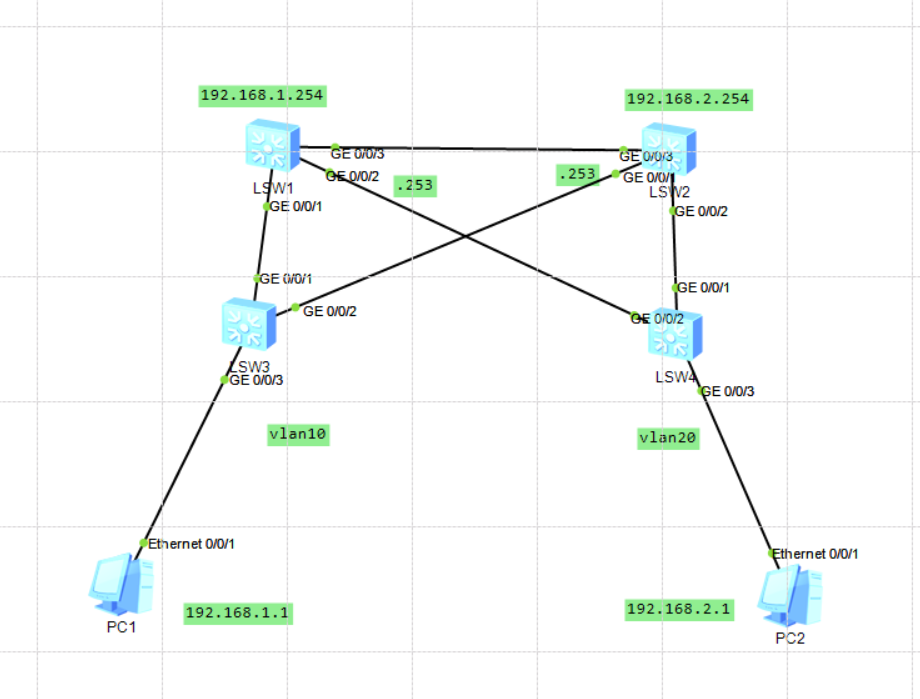

拓扑如下，各个接口和ip配置已经列出：

SW1配置：

system
sysname core1
vlan batch 10 20
stp instance 1 priority 4096
stp instance 2 priority 8192
stp region-configuration
region-name MSTP
instance 1 vlan 10
instance 2 vlan 20
active region-configuration
interface GigabitEthernet0/0/1
port link-type trunk
port trunk allow-pass all
interface GigabitEthernet0/0/2
port link-type trunk
port trunk allow-pass vlan all
interface GigabitEthernet0/0/3
port link-type trunk
port trunk allow-pass vlan all

创建了VLAN 10和VLAN 20。
配置了两个MSTP实例，实例1的优先级为4096，实例2的优先级为8192。
配置了MSTP区域，区域名称为MSTP，并将VLAN 10分配给实例1，将VLAN 20分配给实例2。
激活了MSTP区域配置。
配置了三个接口GigabitEthernet0/0/1、GigabitEthernet0/0/2和GigabitEthernet0/0/3，将它们都设置为trunk模式，并允许所有VLAN通过。

SW2配置与SW1类似：

system
sysname core2
vlan batch 10 20
stp instance 2 priority 4096
stp instance 1 priority 8192
stp region-configuration
region-name MSTP
instance 1 vlan 10
instance 2 vlan 20
active region-configuration
interface GigabitEthernet0/0/1
port link-type trunk
port trunk allow-pass all
interface GigabitEthernet0/0/2
port link-type trunk
port trunk allow-pass vlan all
interface GigabitEthernet0/0/3
port link-type trunk
port trunk allow-pass vlan all

创建了VLAN 10和VLAN 20。
配置了两个MSTP实例，实例1的优先级为8192，实例2的优先级为4096。
配置了MSTP区域，区域名称为MSTP，并将VLAN 10分配给实例1，将VLAN 20分配给实例2。
激活了MSTP区域配置。
配置了三个接口GigabitEthernet0/0/1、GigabitEthernet0/0/2和GigabitEthernet0/0/3，将它们都设置为trunk模式，并允许所有VLAN通过。

SW3配置：

system
sysname jsw1
vlan batch 10 20
stp region-configuration
region-name MSTP
instance 1 vlan 10
instance 2 vlan 20
active region-configuration
interface GigabitEthernet0/0/1
port link-type trunk
port trunk allow-pass vlan all
interface GigabitEthernet0/0/2
port link-type trunk
port trunk allow-pass vlan all
interface GigabitEthernet0/0/3
port link-type access
port default vlan 10

创建了VLAN 10和VLAN 20。
配置了MSTP区域，区域名称为MSTP，并将VLAN 10分配给实例1，将VLAN 20分配给实例2。
激活了MSTP区域配置。
配置了三个接口GigabitEthernet0/0/1、GigabitEthernet0/0/2和GigabitEthernet0/0/3，将前两个接口都设置为trunk模式，并允许所有VLAN通过；将第三个接口设置为access模式，并将默认VLAN设置为10。

SW4配置与SW3类似：

system
sysname jsw2
vlan batch 10 20
stp region-configuration
region-name MSTP
instance 1 vlan 10
instance 2 vlan 20
active region-configuration
interface GigabitEthernet0/0/1
port link-type trunk
port trunk allow-pass vlan all
interface GigabitEthernet0/0/2
port link-type trunk
port trunk allow-pass vlan all
interface GigabitEthernet0/0/3
port link-type access
port default vlan 20

创建了VLAN 10和VLAN 20。
配置了MSTP区域，区域名称为MSTP，并将VLAN 10分配给实例1，将VLAN 20分配给实例2。
激活了MSTP区域配置。
配置了三个接口GigabitEthernet0/0/1、GigabitEthernet0/0/2和GigabitEthernet0/0/3，将前两个接口都设置为trunk模式，并允许所有VLAN通过；将第三个接口设置为access模式，并将默认VLAN设置为20。

PC1和PC2的IP按照拓扑图配置，PC1和PC2通信时，这样当SW3的GE0/0/1中断后，交换机依据MSTP将线路切换到GE0/0/2口，实现了冗余路径选择，提高了可靠性和可伸缩性。
