ARM SMMUv3控制器初始化及设备树分析（七）

news 2025/7/27 6:17:19

1.初始化

SMMUv3驱动的入口函数如下代码所示。

[drivers/iommu/arm/arm-smmu-v3/arm-smmu-v3.c]
static struct platform_driver arm_smmu_driver = {.driver        = {.name                     = "arm-smmu-v3",.of_match_table           = arm_smmu_of_match,.suppress_bind_attrs      = true,},.probe      = arm_smmu_device_probe,.remove_new = arm_smmu_device_remove,.shutdown   = arm_smmu_device_shutdown,
};

SMMUv3初始化函数的主要工作有：

解析设备树中的"#iommu-cells"、"dma-coherent"或"dma-noncoherent"属性。
获取中断号
获取硬件信息。读取ID0、ID1、IDR3、IDR5、IIDR等寄存器，判断硬件是否支持下面的特性：
ID0：是否支持2级表，页表大小端，是否支持PRI、ATS、SEV、MSI，是否支持Hypervisor以及VHE扩展，是否支持HTTU，是否支持STALL模式、是否支持第一阶段和第二阶段地址转换、支持的页表格式、ASID和VMID的位宽。
ID1：判断是否支持固定的流表基地址、固定的队列基地址以及Relative base pointers，若支持其中一个则返回错误（标准驱动不支持embedded SMMU的设计），是否支持内存属性覆盖，命令队列、事件队列、PRI队列的大小，SID和SSID的位宽（iommu.max_pasids = 1UL << smmu->ssid_bits），STRTAB_SPLIT。
ID3：是否支持基于范围和层级的TLB Invalidations。
ID5：outstanding stalls的最大数量，页表大小，输入地址的大小，输出地址的大小
IIDR：MMU特性。
是否支持SVA特性。
初始化软件数据结构。
初始化命令队列、事件队列、IO页表缺页异常队列（如果支持SVA和STALL特性）和PRIQ队列。
根据硬件支持的特性，创建线性表（一次性分配1 << smmu->sid_bits个STE，并将STE设置为ABORT）或者2级流表（只分配第一级L1STD内存，第二级STE内存在arm_smmu_probe_device函数中分配）。
将保留内存区域的映射设置为bypass，不映射。
复位SMMU控制器。
注册SMMU控制器。

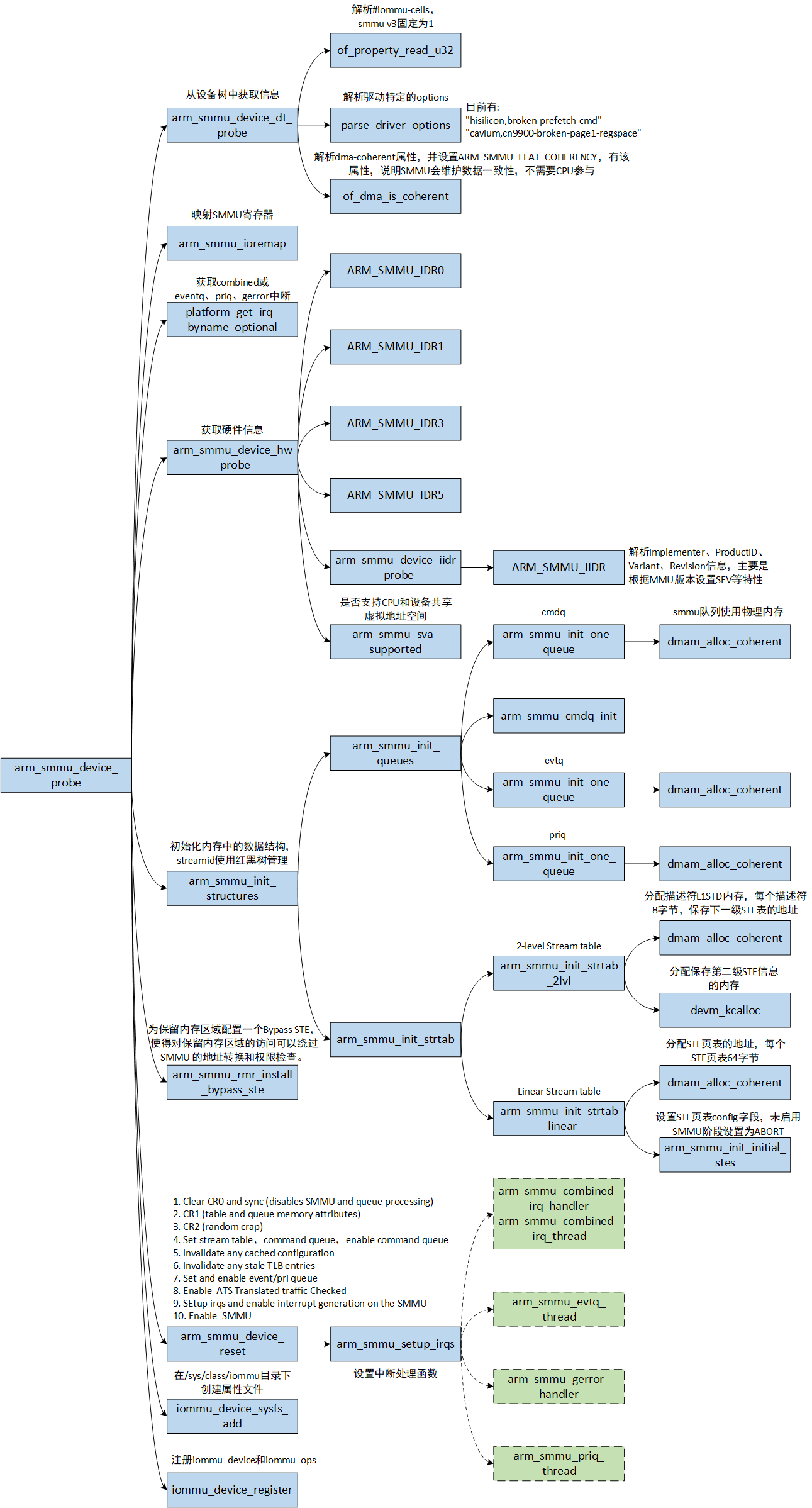

SMMU控制器probe流程

2.设备树

2.1.控制器设备树

下面是RK3588定义的SMMUv3的设备树。#iommu-cells属性用于指定编码地址的单元数量。

#iommu-cells = <0>：表示IOMMU控制器只有一个master（client）设备，不需要在#iommu-cells指定额外信息。
#iommu-cells = <1>：表示IOMMU控制器有多个master设备，需要一个额外的cell提供master设备信息，以便于IOMMU控制器区分master设备。对于SMMU，额外的cell提供StreamID信息。
#iommu-cells = <4>：某些IOMMU控制器允许master设备配置DMA窗口。第一个cell提供master设备信息，第二个cell提供DMA窗口的起始地址，第三个和第四个cell提供DMA窗口的长度。SMMU不支持这种情况。

[arch/arm64/boot/dts/rockchip/rk3588-base.dtsi]
mmu600_pcie: iommu@fc900000 {compatible = "arm,smmu-v3";reg = <0x0 0xfc900000 0x0 0x200000>;interrupts = <GIC_SPI 369 IRQ_TYPE_EDGE_RISING 0>,<GIC_SPI 371 IRQ_TYPE_EDGE_RISING 0>,<GIC_SPI 374 IRQ_TYPE_EDGE_RISING 0>,<GIC_SPI 367 IRQ_TYPE_EDGE_RISING 0>;/* eventq: 用于处理 SMMU 的事件队列（Event Queue）中的事件。* gerror: 用于处理 SMMU 的全局错误（Global Error）。* priq: 用于处理 Page Request Interface（PRI）队列中的事件。* cmdq-sync: 用于同步命令队列（Command Queue）的执行。*/interrupt-names = "eventq", "gerror", "priq", "cmdq-sync";/* 的 */#iommu-cells = <1>;status = "disabled";
};

2.2.master设备设备树

下面是两个SMMU master设备的设备树。第一个PCI Host设备通过iommus属性引用smmu，StreamID为0x1，外部可能只会接一个PCIe设备，因此只需要一个StreamID。第二个设备为PCIe RC，外部可能会接很多设备，iommus属性无法描述这种情况，因此需要使用iommu-map和iommu-map-mask属性。

iommu-map：将PCIe设备的Requester ID（BDF）映射成IOMMU特有的数据，对于SMMU，则将Requester ID映射成StreamID。格式为iommu-map = <rid-base iommu iommu-base length>。rid-base为Requester ID，iommu为引用的IOMMU设备树节点，iommu-base为StreamID，length为映射的长度。
iommu-map-mask：每个Requester ID映射成StreamID之前，都需要先和iommu-map-mask与。该属性的作用是将多个Requester ID映射成一个StreamID，比如多Function的PCIe设备，通常位于一个iommu_domain里面，因此需要屏蔽Function number。

pcie: pcie@20000000 {compatible = "pci-host-ecam-generic";reg = <0x20000000 0x100000>;#address-cells = <3>;#size-cells = <2>;device_type = "pci";bus-range = <0x00 0xff>;ranges = <0x02000000 0x00 0x40000000 0x40000000 0x00 0x40000000>;iommus = <&smmu 0x1>;  // 引用SMMU，使用streamID 1dma-coherent;status = "okay";
};pci: pci@f {reg = <0xf 0x1>;compatible = "vendor,pcie-root-complex";device_type = "pci";/** The sideband data provided to the IOMMU is the RID with the* function bits masked out.*/iommu-map = <0x0 &iommu 0x0 0x10000>;iommu-map-mask = <0xfff8>;
};
