基于Matlab图像处理的瓶子自动检测与质量评估系统
本文提出了一种基于图像处理的瓶子缺陷检测系统，旨在通过图像分析自动识别和检测瓶子在生产过程中可能出现的缺陷。系统首先通过图像预处理技术，包括灰度转换、二值化处理、噪声去除等步骤，将原始图像转换为适合分析的格式。然后，使用形态学操作和区域属性分析，识别瓶子区域并进行缺陷分类。通过设置面积阈值，本研究能够有效地筛选出未装满的瓶子，并准确标记出其在生产线中的位置。实验结果表明，该方法能够高效地检测瓶子缺陷，具有较高的准确性和实用性，尤其适用于自动化生产线中的质量控制。本研究为工业检测提供了一种基于视觉的自动化解决方案，并为未来在其他领域中的应用奠定了基础。
作者：张家梁(自研改进)
引言
随着自动化生产线的普及，传统的人工质量检测方法在瓶子生产中逐渐显得效率低且容易出错。基于计算机视觉和图像处理技术的自动检测方法逐步成为质量控制的主流，特别是在包装行业。这些方法通过图像分析，能够高效、精确地检测瓶子是否存在缺陷，尤其是未装满或瓶盖不合格的问题。本文提出了一种基于图像处理的瓶子缺陷检测系统，旨在通过图像预处理、二值化、噪声去除及区域分析自动检测瓶子缺陷，以提高生产线的检测效率和准确性。
现有的研究主要集中在图像处理和深度学习的应用，如金属表面缺陷检测和目标识别。然而，针对瓶子缺陷的研究较少，且大多依赖昂贵的硬件设备。本研究通过图像处理技术为瓶子缺陷检测提供了一种简便且高效的解决方案。
系统架构
1.系统概述
本系统旨在为瓶子生产线提供一种高效的缺陷检测解决方案，利用图像处理技术自动检测瓶子在生产过程中可能出现的缺陷。系统的主要功能包括图像采集、图像预处理、二值化、噪声去除、缺陷检测和瓶子识别。通过结合灰度化、形态学处理和区域属性分析等技术，系统能够准确识别未装满的瓶子以及瓶盖不合格等问题，并提供实时反馈。
系统的核心模块包括：
图像采集模块：通过工业相机或摄像头获取瓶子的图像。
图像预处理模块：对原始图像进行灰度转换，将彩色图像转换为灰度图，以便后续处理。
二值化处理模块：采用自适应阈值法将灰度图像转换为二值图像，方便后续分析。
噪声去除模块：利用形态学操作和中值滤波去除图像中的噪声，确保检测结果的准确性。
缺陷识别模块：通过分析二值图像中的区域属性，如瓶子的面积、形状等，识别瓶子的缺陷（如未装满）。
结果显示模块：在用户界面中展示检测结果，标识出不合格的瓶子，并提供详细的反馈信息。

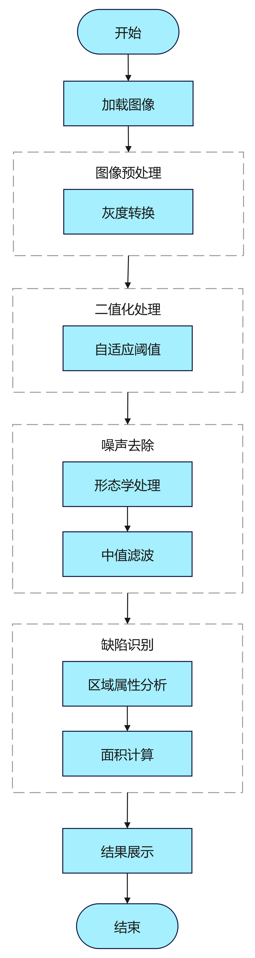

2.系统流程图
研究方法

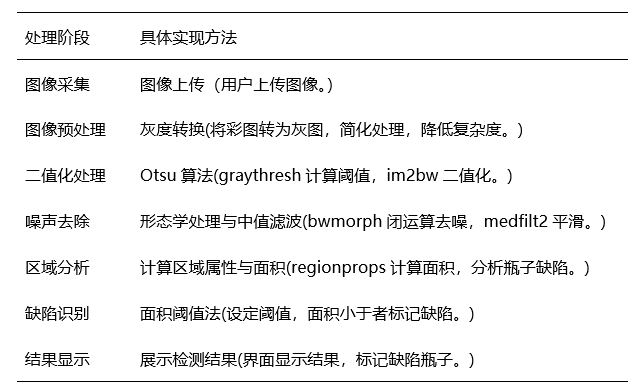

本研究的方法主要包括图像处理、特征提取以及基于规则的瓶子自动检测与质量评估。具体的研究方法分为多个阶段，包括图像采集、图像预处理、特征提取与分析、质量评估算法以及最终结果展示。以下是各阶段的具体实现方法。
实验结果
这个MATLAB图像处理系统通过分析瓶子的外观特征（如瓶体形状、瓶身面积、瓶盖密封性以及是否未装满）来自动化地对瓶子进行质量评估和分级。系统根据这些特征数据来判断瓶子的质量，并将其分为合格瓶子和不合格瓶子。根据截图中的分析，系统能够根据瓶子的形态特征和质量标准判断瓶子的合格性，并提供准确的检测结果。
1.实验过程

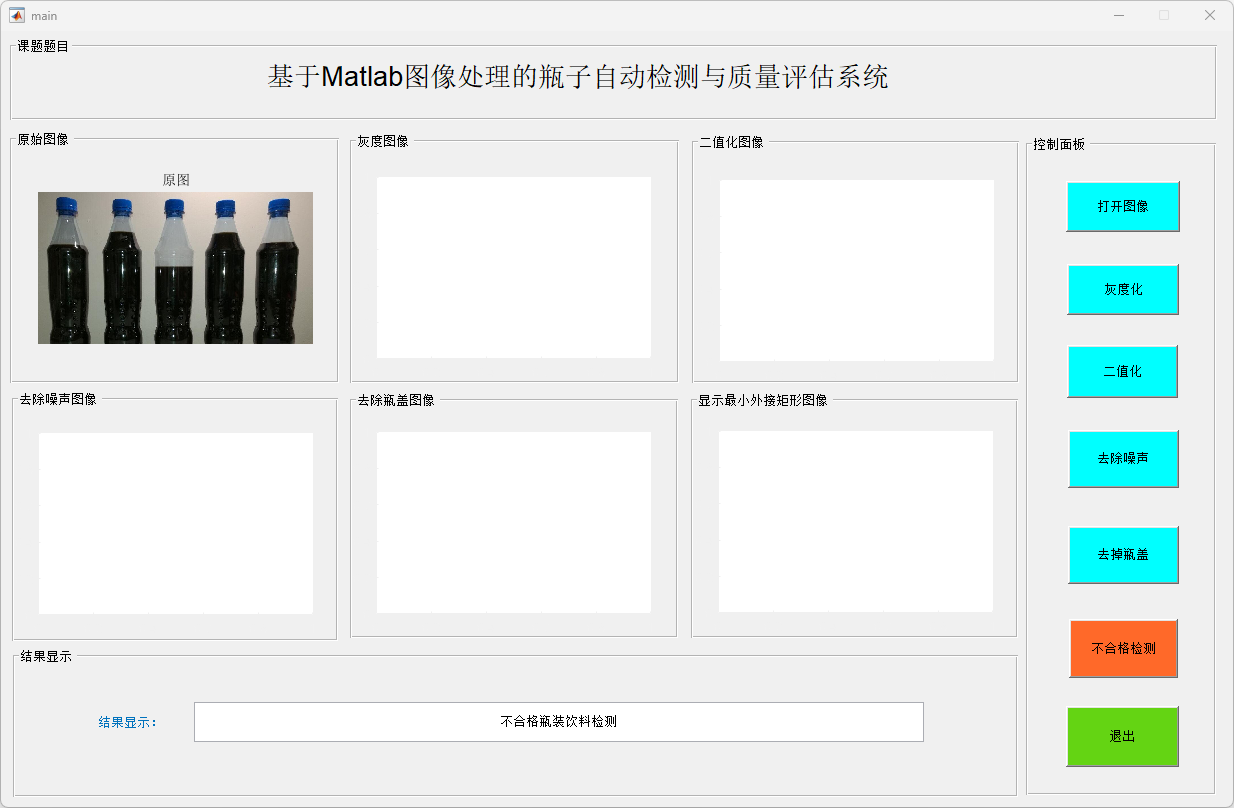

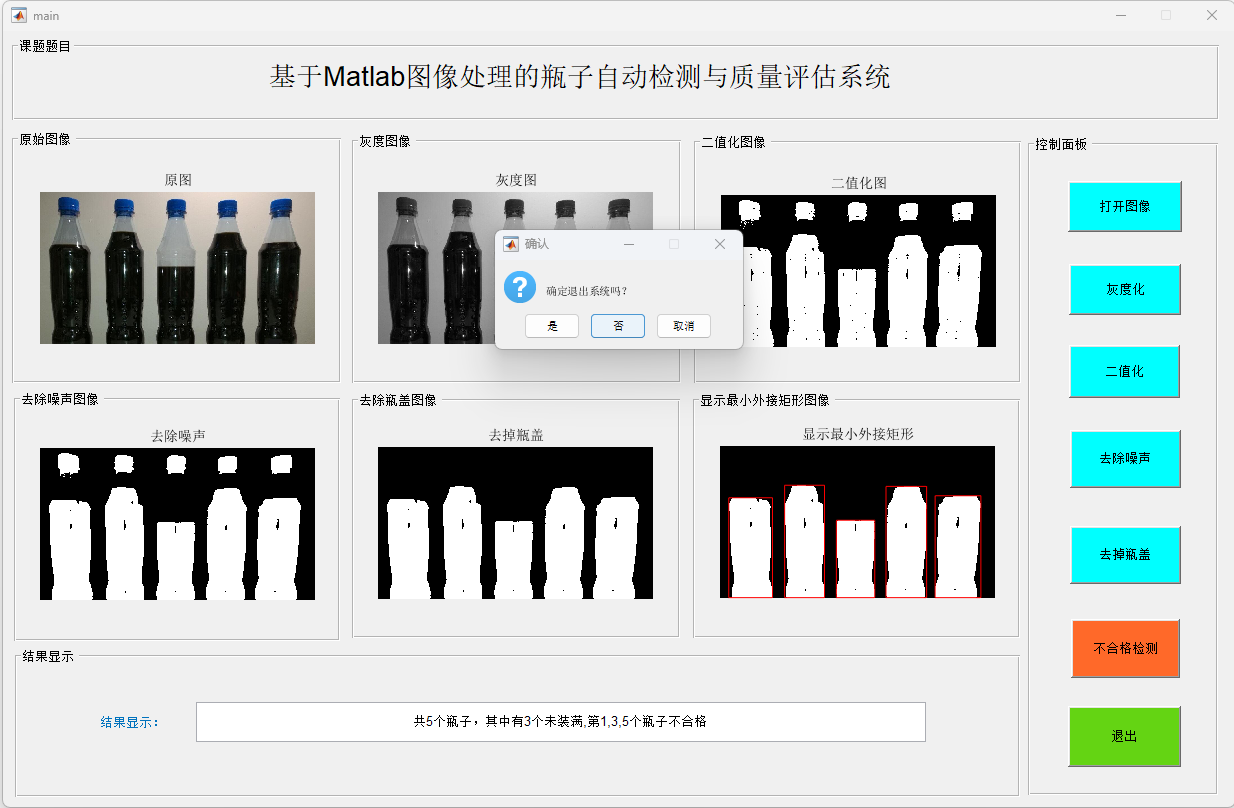

图1：原图（展示了瓶子的原始图像）

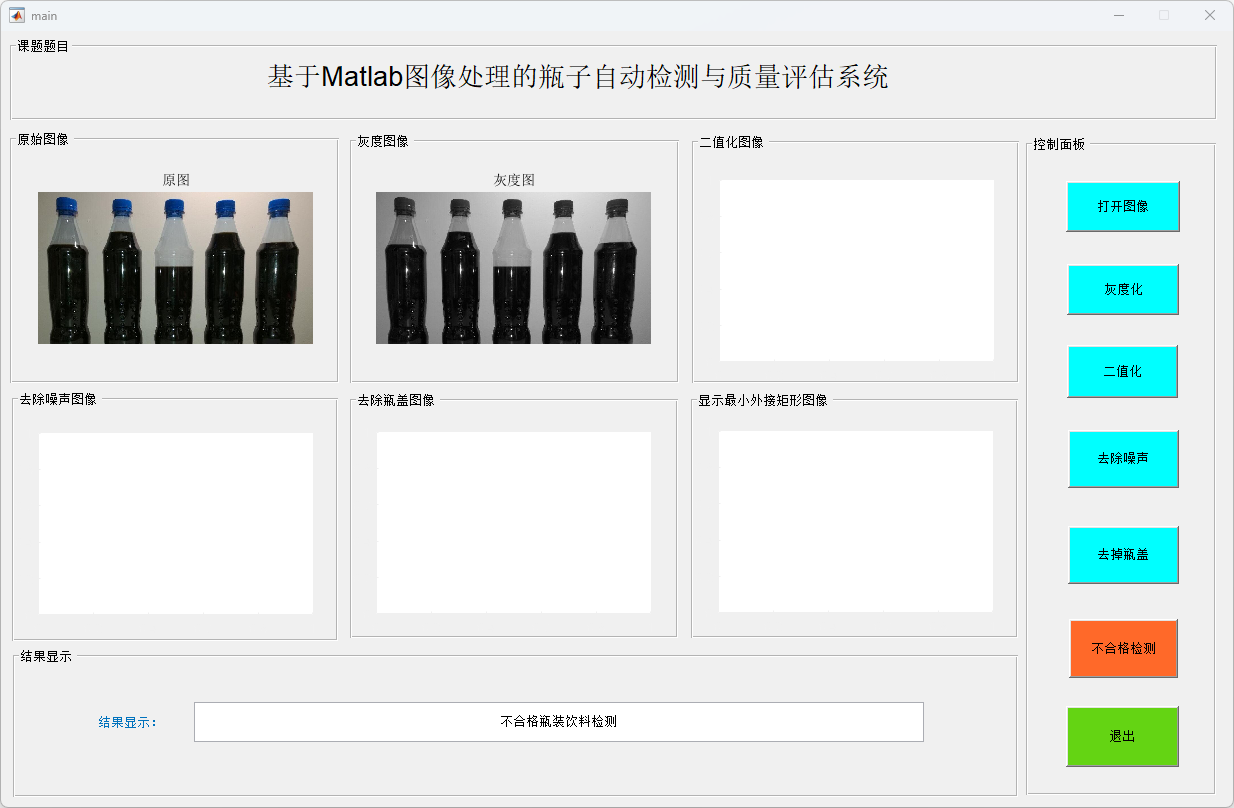

图2：灰度图（展示了转换为灰度图后的瓶子图像）

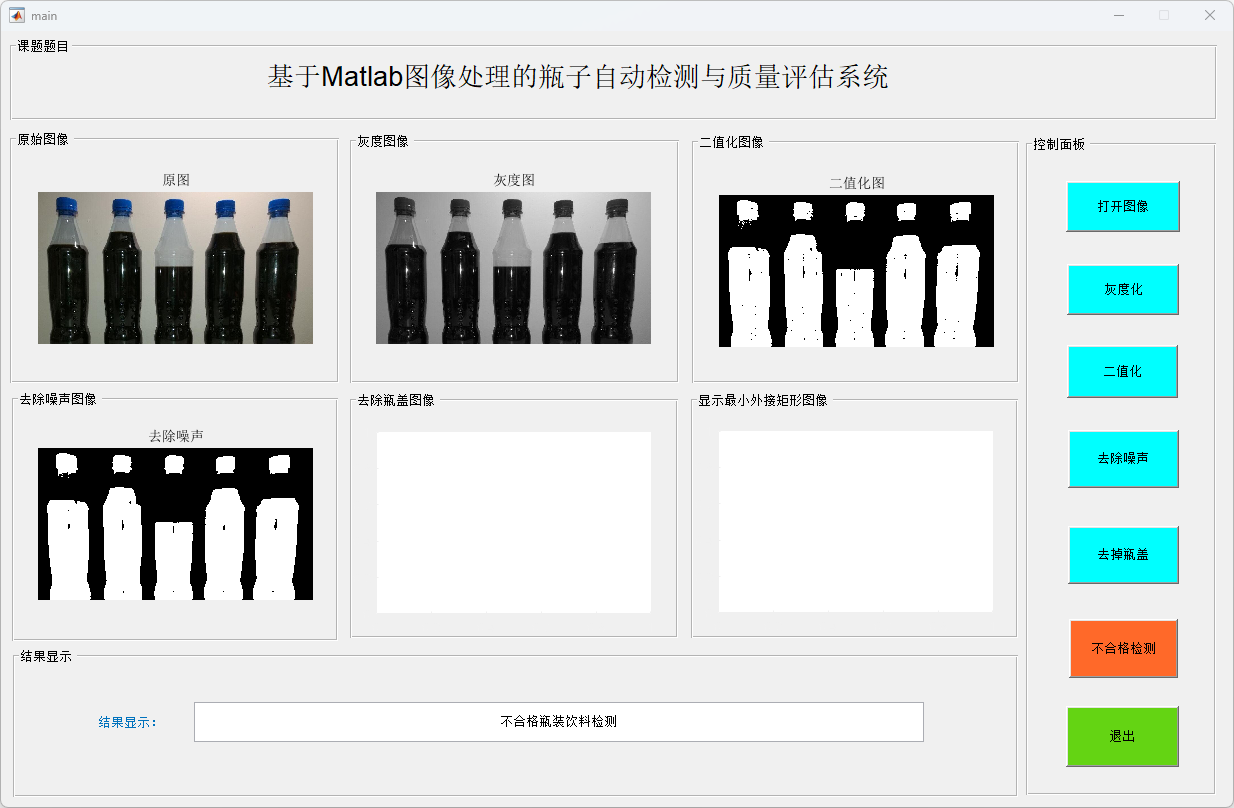

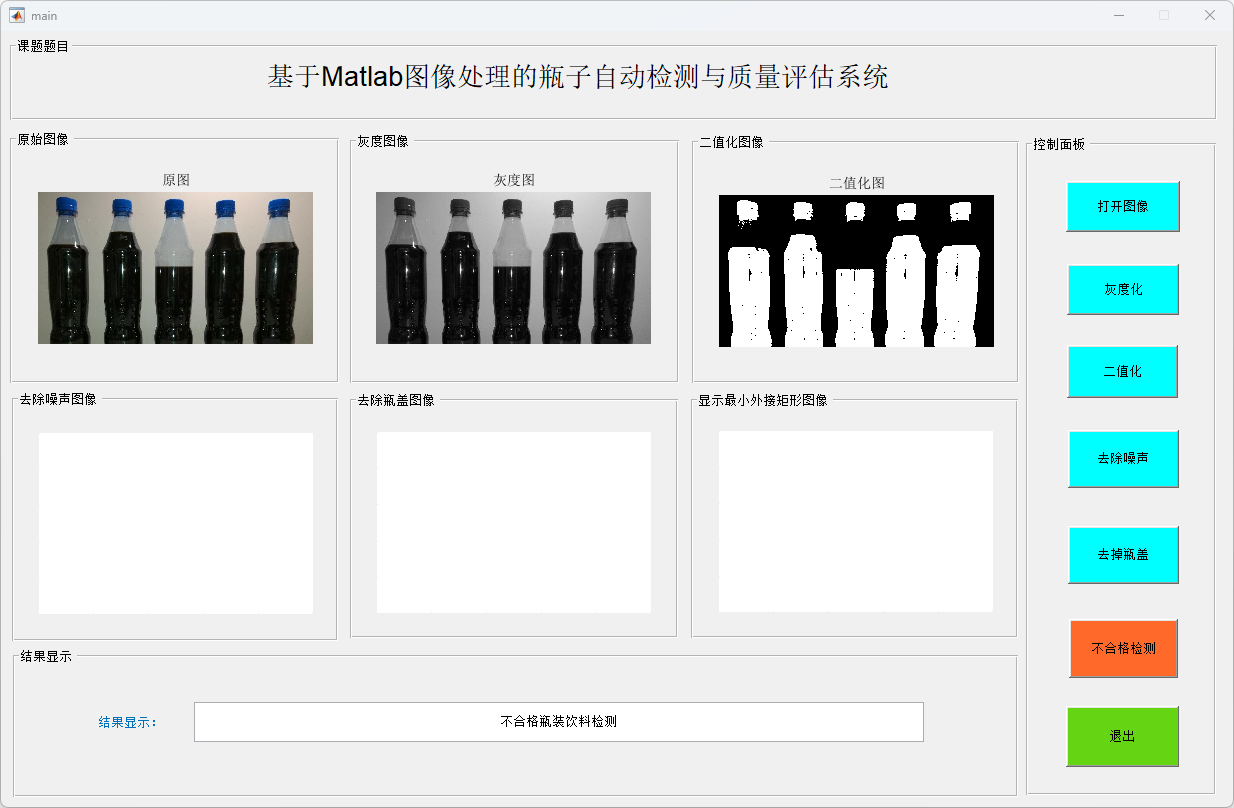

图3：二值图（展示了经过二值化处理后的瓶子图像）
图4：去除瓶盖图像（展示了去除瓶盖后，专注于瓶身的图像）
图5：显示最小外接矩形图像（展示了每个瓶子的最小外接矩形，用于瓶子的形态分析）

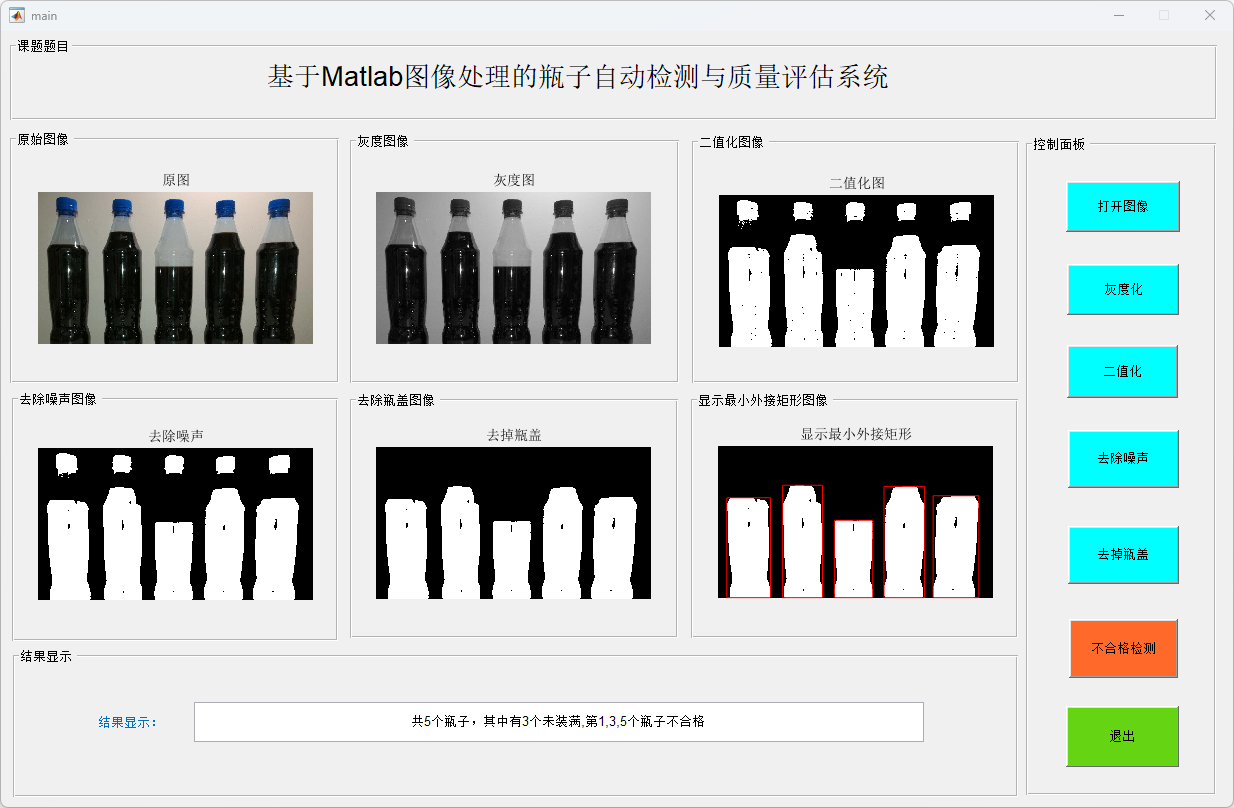

图6：结果展示（展示了系统输出的瓶子质量检测结果，如合格和不合格瓶子的信息）
图7：退出确认窗口（展示了点击“退出”按钮后，系统弹出的确认退出窗口）
2.实验结果
根据实验结果，基于MATLAB图像处理的瓶子自动检测与质量评估系统成功地检测到了生产线上的5个瓶子，并对其质量进行了评估。在这5个瓶子中，3个瓶子被判定为不合格，具体为第1、3和5个瓶子。系统的质量评估依据主要包括瓶子的形态、面积、是否未装满以及瓶盖的密封性等特征。
系统实现

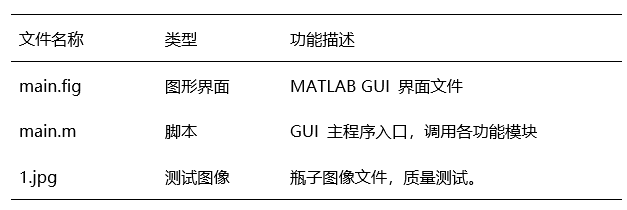

本系统完全基于MATLAB平台开发，主要集成以下脚本与模块：
研究结论
通过图像处理技术，系统能够自动地识别瓶子在生产过程中可能出现的缺陷，如瓶身不完整、未填满或瓶盖密封不良等问题。这些结果表明该系统能够高效、准确地进行瓶子质量控制，并为自动化生产线提供了一种可行的解决方案。
实验环境

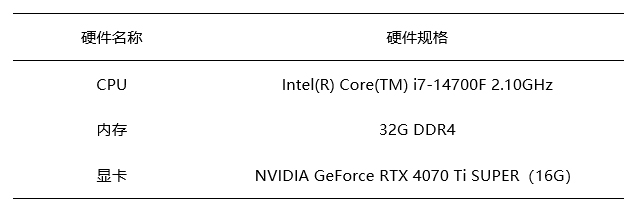

硬件配置如表：实验所用硬件平台为惠普（HP）暗影精灵10台式机整机，运行 Windows 11 64 位操作系统，作为模型训练与测试的主要计算平台，能够良好支持Matlab的开发需求。
