OSPF 实验

news 2025/7/26 23:08:20

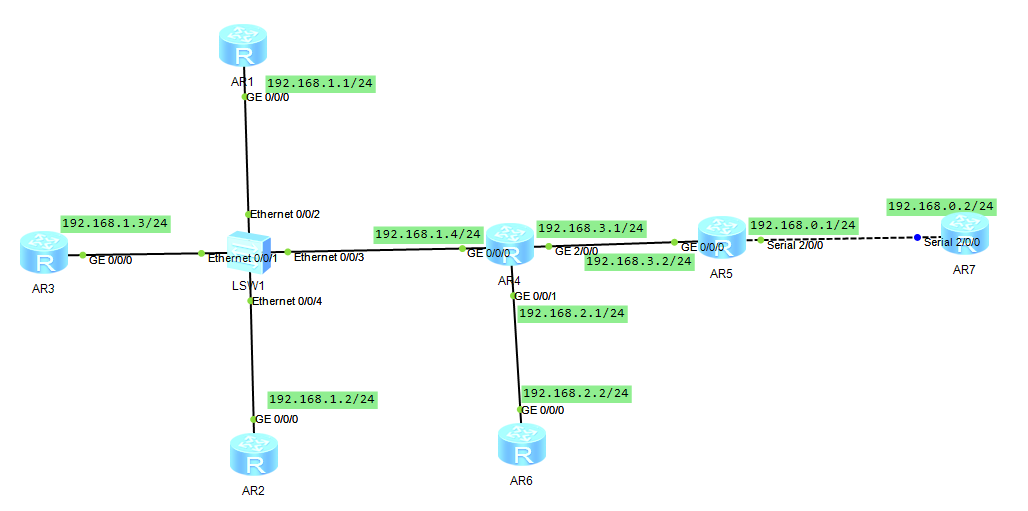

实验拓扑图：

AR1 配置：

[Huawei]int g0/0/0
[Huawei-GigabitEthernet0/0/0]ip address 192.168.1.1 24

[Huawei]ospf 1 router-id 0.0.0.1
[Huawei-ospf-1]area 0
[Huawei-ospf-1-area-0.0.0.0]network 192.168.1.0 0.0.0.255

[Huawei]int LoopBack 1
[Huawei-LoopBack1]ip address 1.1.1.1 32
[Huawei-LoopBack1]q
[Huawei]ospf 1
[Huawei-ospf-1]area 0
[Huawei-ospf-1-area-0.0.0.0]network 1.1.1.1 0.0.0.0

AR2 配置：

[Huawei]int g0/0/0
[Huawei-GigabitEthernet0/0/0]ip address 192.168.1.2 24

[Huawei]ospf 1 router-id 0.0.0.2
[Huawei-ospf-1]area 0
[Huawei-ospf-1-area-0.0.0.0]network 192.168.1.0 0.0.0.255

AR3 配置：

[Huawei]int g0/0/0
[Huawei-GigabitEthernet0/0/0]ip address 192.168.1.3 24

[Huawei]ospf 1 router-id 0.0.0.3
[Huawei-ospf-1]area 0
[Huawei-ospf-1-area-0.0.0.0]network 192.168.1.0 0.0.0.255

AR4 配置：

[Huawei]int g0/0/0
[Huawei-GigabitEthernet0/0/0]ip address 192.168.1.4 24
[Huawei-GigabitEthernet0/0/0]int g0/0/1
[Huawei-GigabitEthernet0/0/1]ip address 192.168.2.1 24
[Huawei-GigabitEthernet0/0/1]int g2/0/0
[Huawei-GigabitEthernet2/0/0]ip address 192.168.3.1 24

[Huawei]ospf 1 router-id 0.0.0.4
[Huawei-ospf-1]area 0
[Huawei-ospf-1-area-0.0.0.0]network 192.168.1.0 0.0.0.255
[Huawei-ospf-1-area-0.0.0.0]network 192.168.2.0 0.0.0.255
[Huawei-ospf-1-area-0.0.0.0]network 192.168.3.0 0.0.0.255

AR5 配置：

[Huawei]int g0/0/0
[Huawei-GigabitEthernet0/0/0]ip address 192.168.3.2 24

[Huawei]ospf 1 router-id 0.0.0.5
[Huawei-ospf-1]area 0
[Huawei-ospf-1-area-0.0.0.0]network 192.168.3.0 0.0.0.255

[Huawei]int s2/0/0
[Huawei-Serial2/0/0]ip address 192.168.0.1 24
[Huawei-Serial2/0/0]q
[Huawei]ospf 1
[Huawei-ospf-1]area 0
[Huawei-ospf-1-area-0.0.0.0]network 192.168.0.0 0.0.0.255

AR6 配置：

[Huawei]int g0/0/0
[Huawei-GigabitEthernet0/0/0]ip address 192.168.2.2 24

[Huawei]ospf 1 router-id 0.0.0.6
[Huawei-ospf-1]area 0
[Huawei-ospf-1-area-0.0.0.0]network 192.168.2.0 0.0.0.255

AR7 配置：

[Huawei]int s2/0/0
[Huawei-Serial2/0/0]ip address 192.168.0.2 24
[Huawei-Serial2/0/0]q
[Huawei]ospf 1 router-id 7.7.7.7
[Huawei-ospf-1]area 0
[Huawei-ospf-1-area-0.0.0.0]network 192.168.0.0 0.0.0.255

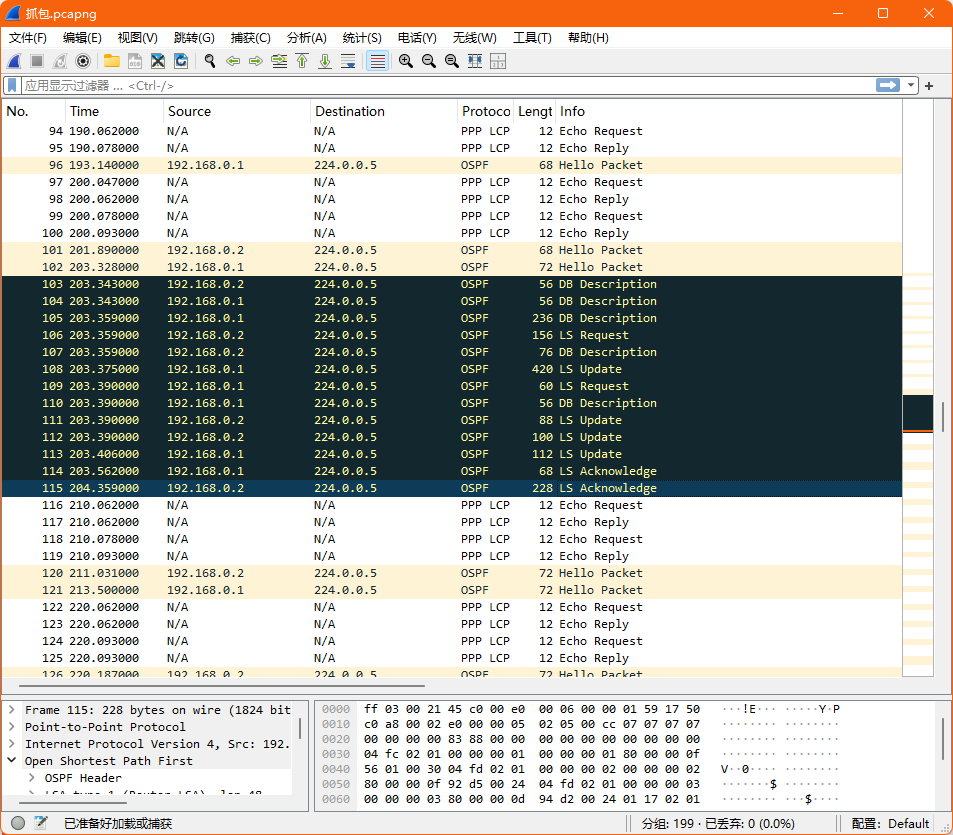

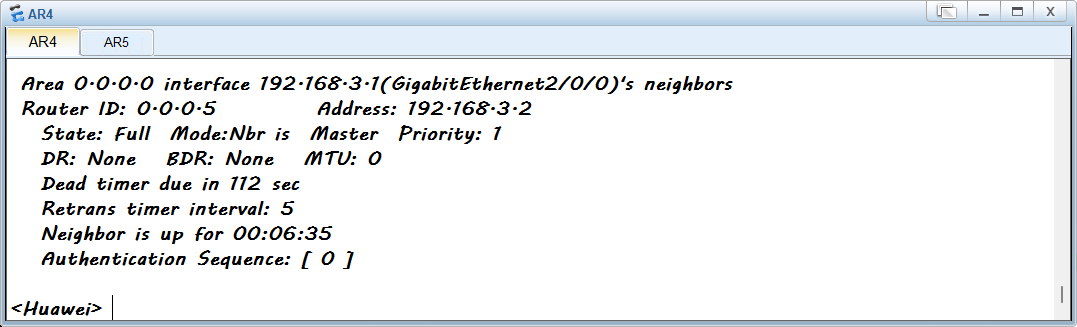

抓包结果：

一、OSPF 邻接建立（网络层路由同步）
Hello 报文（邻居发现）
设备 192.168.0.1 和 192.168.0.2 周期性发 OSPF Hello（目标 224.0.0.5 组播），携带 Router ID、Hello 时间等参数，完成双向邻居发现（状态从 Down→2-Way ）。
DD 报文（数据库协商）
进入 ExStart/Exchange 阶段，互发 DD 报文，协商主从关系、同步 LSDB 摘要（仅传 LSA 头部），为全量同步做准备。
LSA 同步（数据库收敛）
对比摘要发现差异后，通过 LS Request 索要缺失 LSA，用 LS Update 回复完整内容，最后 LS Acknowledge 确认，实现 LSDB 完全同步，邻接进入 Full 稳定状态。
二、PPP LCP 协商（链路层保活）
LCP Echo 交互：PPP 链路建立后，周期性发 LCP Echo Request/Reply（类似 “ping”），检测链路连通性，确保物理层链路未中断，为上层 OSPF 提供运行基础。
