探秘 VSAR软件：CAN报文转DBC信号的便捷工具

前言

    南金研开发的VSAR软件作为一款专业的车辆诊断工具，凭借其强大的功能模块，为工程师们提供了高效、便捷的解决方案。VSAR软件涵盖CAN/LIN/ETH的设备通讯、报文分析、记录、回放、UDS诊断、测量标定、DOIP、SOMEIP等方面。本文将详细介绍VSAR软件的附属功能模块——CAN报文转DBC信号，为你展示其在报文分析的强大的助力。

一、功能概述：高效提取CAN信号

VSAR软件的CAN报文转DBC信号功能，能够将原始的CAN报文文件（如BLF、BIN格式）通过DBC数据库文件解析为结构化的CSV文件。这一功能极大地方便了工程师对CAN总线数据的分析与处理，适用于车辆测试、故障诊断、信号监控等多种场景。

二、操作步骤：简单易用的信号提取流程

（一）新建项目与功能入口

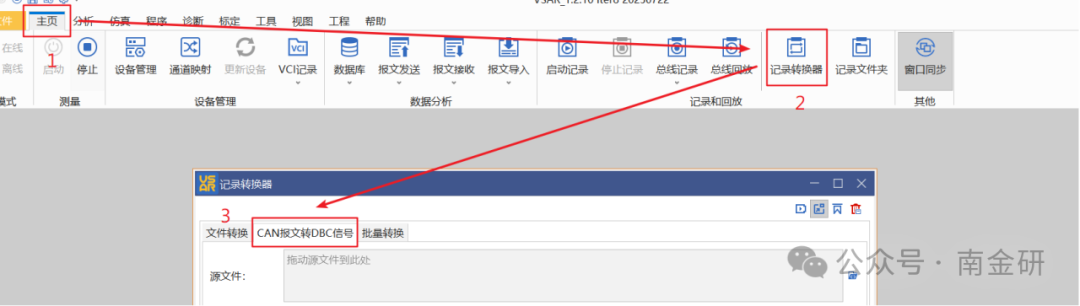

启动VSAR，新建项目后在主页点击“记录转换器”，弹出记录转换器界面后，点击“CAN报文转DBC信号”功能，进入功能界面。

（二）添加源文件与数据库文件

1.添加源文件

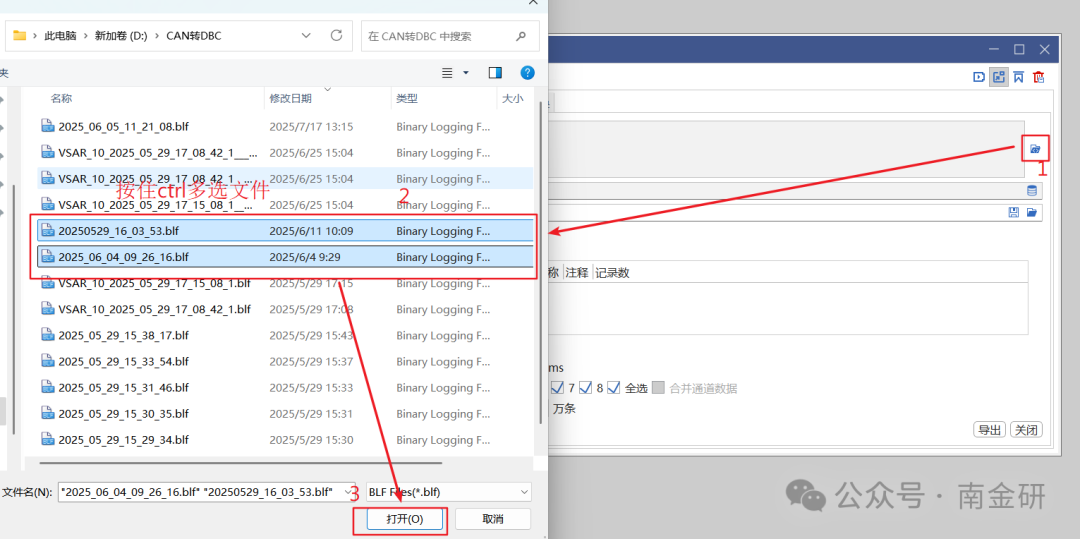

将源文件拖拽至界面中的深色区域，或点击图标选择文件，支持快捷键添加多个文件。

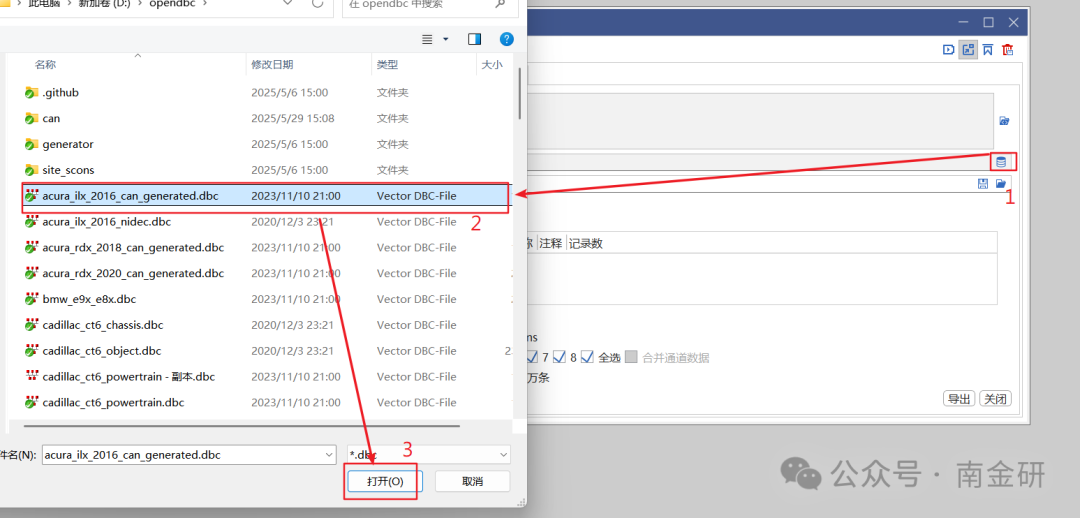

2. 添加数据库文件

点击“打开dbc所在路径”按钮添加数据库文件或者将数据库文件直接拖拽到文本框中。

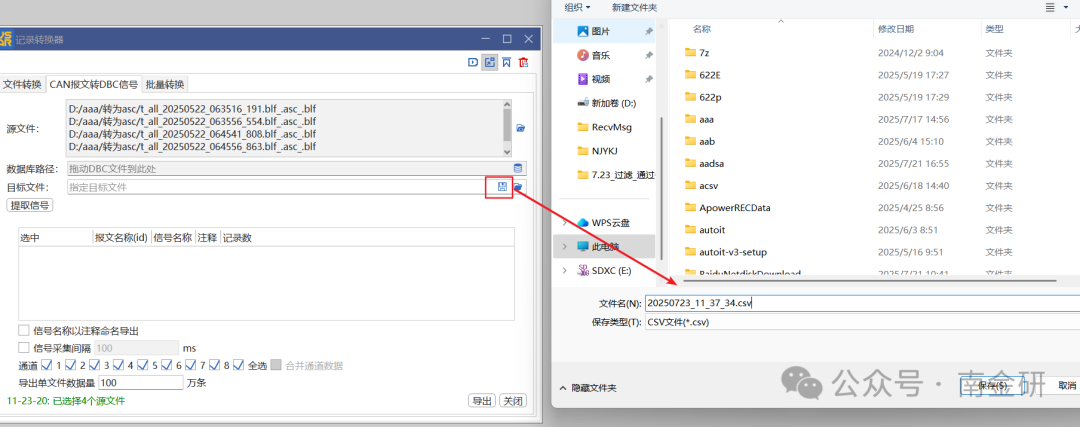

（三）设置目标文件路径

点击“选择保存路径”按钮，选择目标文件导出路径，支持用户直接修改路径

注意：用户填写的路径需要是存在的路径，否则将导出失败。

（四）信号选择与配置

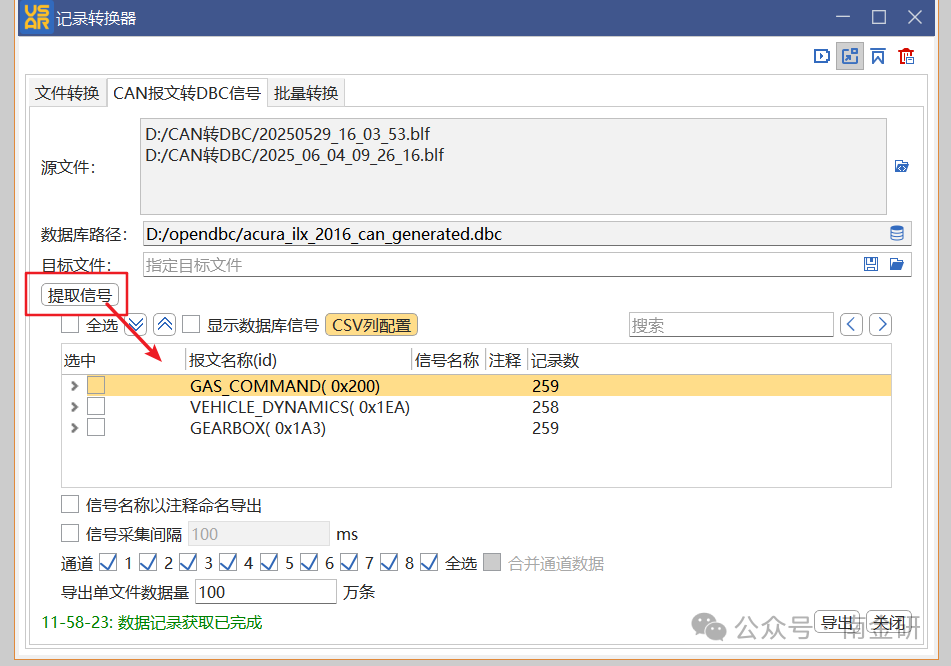

1、提取信号：

添加源文件和数据库文件后，点击“提取信号”按钮，提取源文件和数据库文件中共有的信号。

2、搜索信号

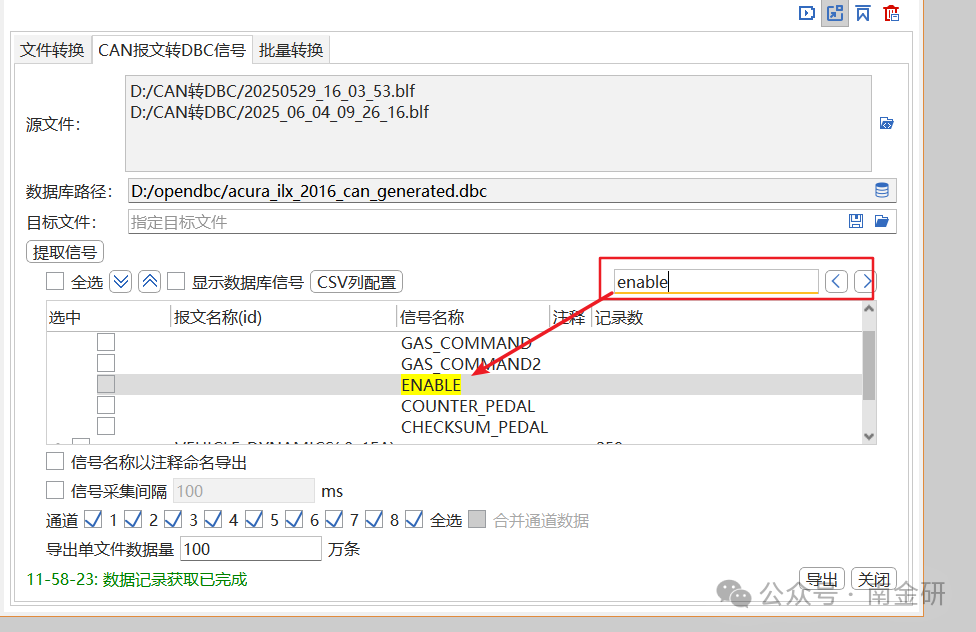

在搜索文本框中输入要搜索的信号，可以快速定位信号，提高工作效率

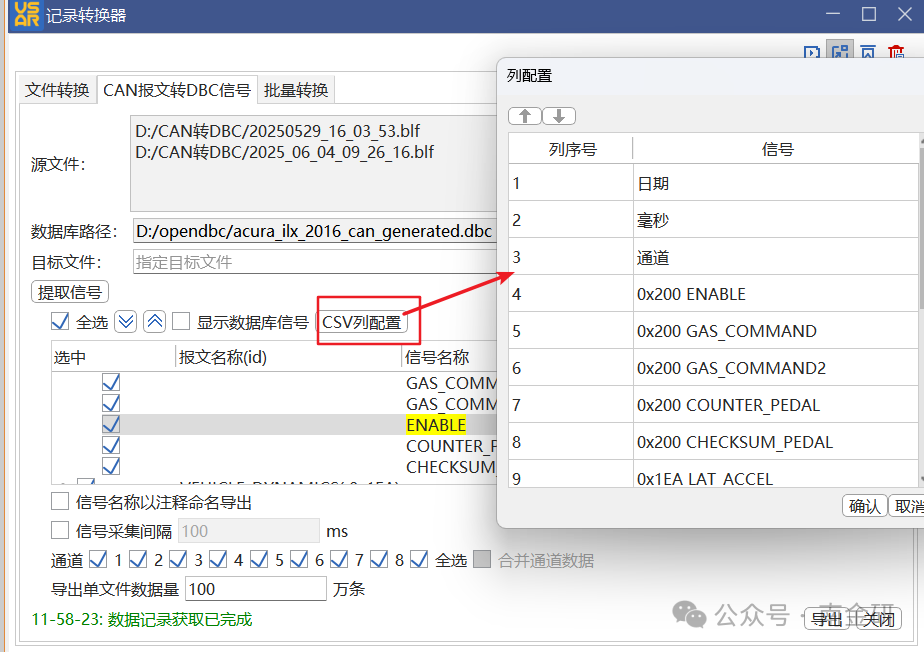

3、CSV列配置

点击“CSV列配置”，选中某一行后点击上下按键可以调整目标文件的列顺序。

（五）导出设置

1、信号名称导出方式

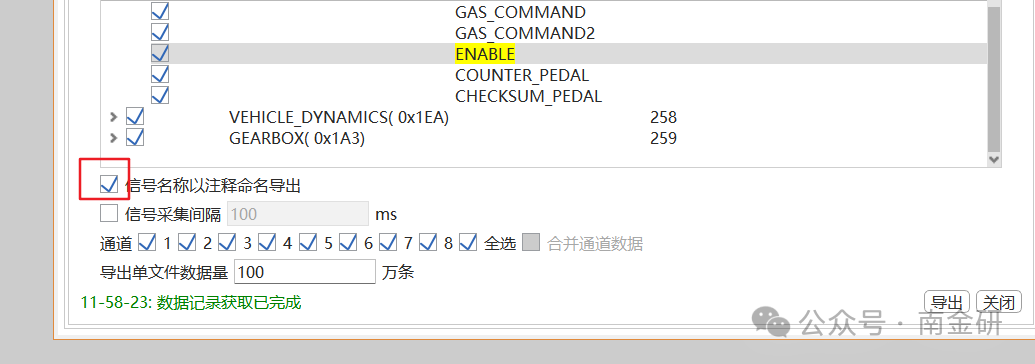

勾选“信号名称以注释命名导出”，信号名称以数据库中的注释命名，如果没有注释则显示信号名称。

2、信号采集间隔和合并通道数据

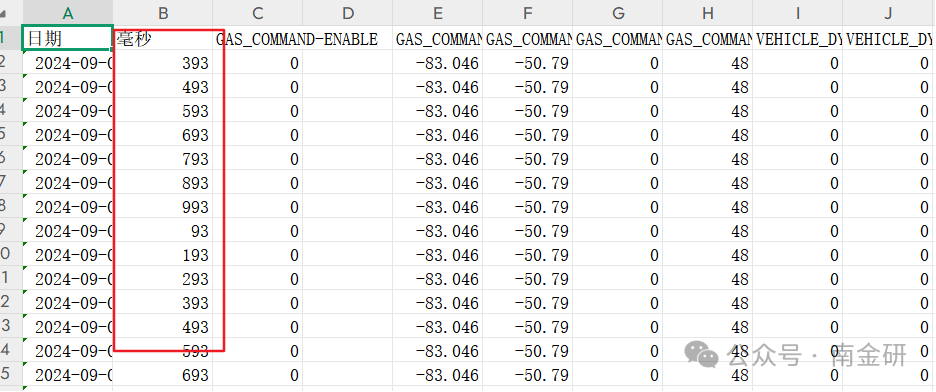

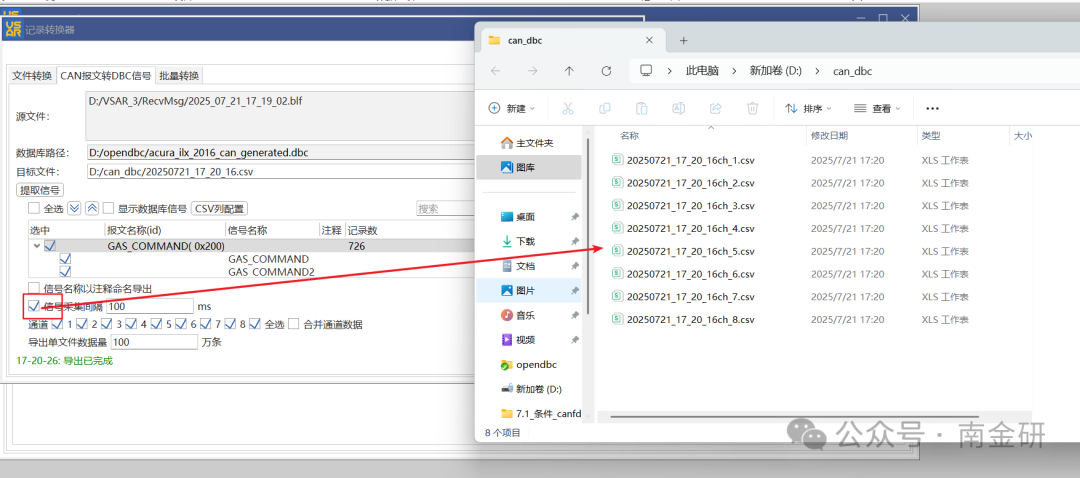

勾选信号采集间隔，设置信号采集间隔（10-86400000ms），设置完后目标文件将以该间隔进行记录（下图中设置的采集间隔为100ms）。

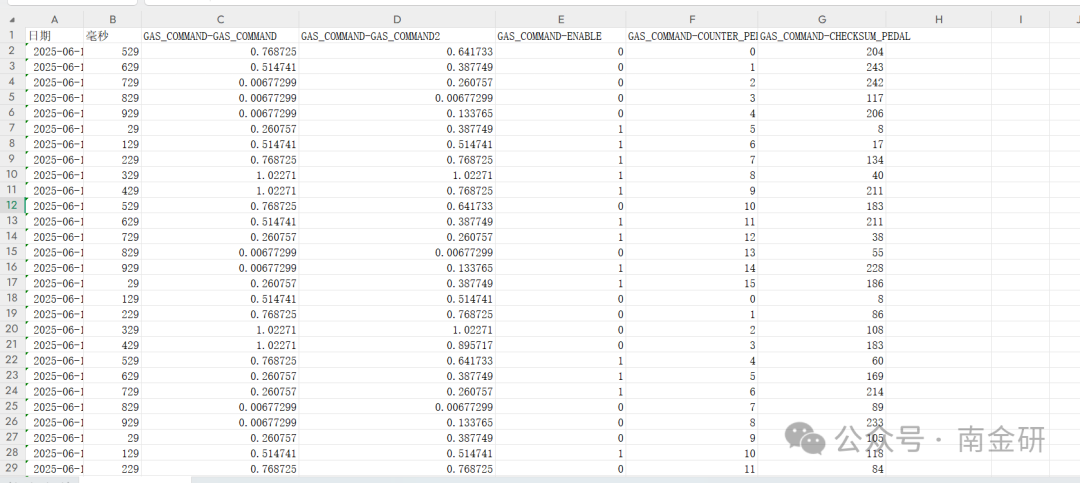

勾选采集间隔后会按通道分别生成一个文件，否则所有通道的数据都在一个目标文件中显示。

如果需要将所有数据转换在一个目标文件中，可以先勾选“信号采集间隔”再勾选“合并通道数据”。

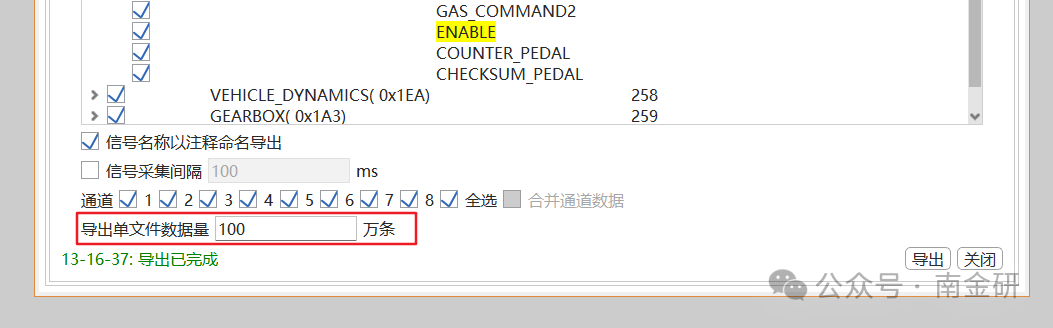

3.单文件数据量限制

设置单文件的最大数据量（10-100万条）。如设置100万条，则生成的单个目标文件中最多记录100万条数据。

（六）完成导出

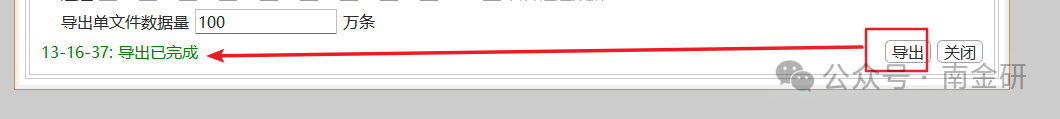

完成所有设置后，点击“导出”按钮。成功导出后，界面将提示“导出已完成”。

三、功能优势与应用场景

（一）核心优势

高效解析：支持多种CAN报文格式（BLF、BIN）与DBC数据库的无缝对接。

灵活配置：提供信号筛选、列顺序调整、采集间隔设置等功能，满足多样化需求。

用户友好：拖拽式文件添加、关键字搜索、自动文件名生成等设计，简化操作流程。

（二）典型应用场景

车辆测试：快速提取CAN信号，用于性能分析与故障排查。

数据记录：按需配置采集间隔，生成结构化的CSV文件供后续分析。

信号监控：通过多通道支持，实时监控不同ECU的信号变化。

四、总结：VSAR软件的实用价值

    VSAR软件的CAN报文转DBC信号功能，以其高效、灵活的特点，成为工程师处理CAN总线数据的得力助手。通过简单的操作步骤，用户能够快速完成信号提取与数据分析任务，显著提升工作效率。随着汽车电子系统的复杂化，VSAR软件将在车辆测试、诊断与开发中发挥更加重要的作用。

如果您对VSAR软件的使用有任何疑问，欢迎咨询，我们将竭诚为您解答！
