RT_thread的工作原理及应用

news 2025/7/26 0:24:11

一、 RT_thread的工作原理

1. RT-Thread 的工作原理基础函数说明

RT-Thread 作为实时操作系统（RTOS），任务（线程）是其核心调度单元，涉及关键函数：

  • rt_thread_create：用于创建任务（线程） ，会为任务分配运行所需的内存空间（如栈空间），并设置任务初始状态（比如就绪、挂起等），让任务具备独立运行的 “硬件” 基础。
  • rt_thread_startup：作用是将创建好的任务添加至系统就绪队列 ，任务进入就绪队列后，RT-Thread 的调度器就可以依据调度规则（如优先级、时间片等），安排任务获得 CPU 运行权。

2. RT-Thread 启动流程整体逻辑

了解代码常从启动环节切入，RT-Thread 支持多种硬件平台（如 STM32、RK3568 等）和编译器（MDK - ARM、GCC 等 ），rtthread_startup() 是它规定的统一启动入口 ，执行顺序为：
系统先执行底层启动文件（不同平台启动文件不同，像 MDK - ARM 下的汇编启动文件 ），完成最基础的硬件初始化（如栈、中断向量表等），接着进入 RT-Thread 启动函数 rtthread_startup() ，完成操作系统内核相关初始化（如定时器、调度器、内存管理等 ），最后才进入用户编写的 main() 函数，让用户代码开始执行业务逻辑。

3. 裸机（以 MDK - ARM + STM32 为例 ）与 RT-Thread 启动流程对比

  • 裸机启动流程：
    以常见的 MDK - ARM 开发环境、STM32 芯片为例，用户程序入口是 main() 函数，代码一般放在 main.c 文件。系统上电或复位后，先从汇编启动文件（如 startup_stm32f103xe.s ）开始运行 ：
    • 初始化堆栈：设置栈的大小和起始地址，栈是函数调用、局部变量存储的关键区域，决定了函数嵌套、局部变量使用的 “可用空间”。
    • 配置中断向量表：中断向量表记录了不同中断对应的处理函数地址，系统响应中断时，会依据此表找到并执行对应的中断服务程序，确保按键中断、定时器中断等能被正确处理。
    • 基础系统初始化与跳转 main：执行 SystemInit 函数（ST 官方库函数 ），里面会调用 SetSysClock() 配置系统时钟，还会初始化其他基础硬件；完成后，汇编代码通过跳转指令，进入 main() 函数，让用户代码开始执行。
  • RT-Thread 启动延伸：
    在 RT-Thread 环境下，启动流程前期和裸机类似（执行汇编启动文件、基础硬件初始化 ），但后续进入 rtthread_startup() 函数，它会额外做很多内核初始化工作：比如初始化线程调度器，让多任务能被调度；初始化内核对象（如信号量、互斥锁 ）；创建系统空闲线程（没其他任务运行时，空闲线程执行，用于系统低功耗、资源回收等 ）。完成这些后，才最终进入用户 main() 函数，此时系统已具备多任务调度能力，能更好地支持复杂程序逻辑。

4. 关于 “时钟为什么是 72MHz（以 STM32F103 为例常见情况 ）”

以 STM32F103 系列芯片为例，系统时钟配置为 72MHz ，通常是因为：

  • 硬件设计与芯片手册推荐：ST 官方针对 STM32F103 系列，在参考手册、开发指南里，会给出基于其内部 PLL（锁相环 ）、晶振（一般外接 8MHz 无源晶振 ）的时钟配置方案，通过合理设置 PLL 倍频、分频系数，能稳定输出 72MHz 系统时钟，这是经过验证、兼容性和稳定性较好的配置。
  • 外设兼容性平衡：72MHz 的系统时钟，能较好适配 STM32F103 大部分外设需求。比如 SPI 总线、I2C 总线、USART 串口等，在 72MHz 系统时钟下，通过设置对应的分频器，可让外设工作在合适频率（如 USART 常用的 9600、115200 波特率 ），既保证外设性能，又不会因时钟过高导致信号干扰、稳定性下降。
  • 性能与功耗 trade-off：72MHz 是一个在性能和功耗间取得较好平衡的频率。相比更低频率（如 36MHz ），它能让 CPU 更快执行指令，提升程序运行效率；对比更高频率（如 100MHz 以上，部分 STM32 高配置型号支持 ），功耗增加相对可控，适合很多对性能、功耗都有要求的嵌入式场景（如工业控制、消费电子 ）。

        不同 STM32 型号、不同应用场景，系统时钟也可能配置成其他值（比如有些对性能要求极高的场景，会配置到芯片支持的最高频率 ），但 72MHz 是 STM32F103 系列非常经典、常用的系统时钟配置。

5. 单片机的时钟源

单片机的时钟源是系统运行的 “心跳”，决定了指令执行速度、外设工作频率，主要分内部时钟和外部时钟两类，核心差异聚焦在 “精度、成本、适用场景” ：

1. 内部时钟（基于 LC 振荡器 ）
  • 原理：
    单片机内部集成 LC（电感 + 电容 ）振荡电路，通电后利用 LC 回路的充放电特性，产生周期性的振荡信号，经分频、倍频等处理后，作为系统时钟。但 LC 振荡受温度、电压波动、元件自身特性影响大，频率稳定性差（比如温度变化时，电容、电感参数改变，振荡频率会漂移 ）。
  • 常见类型：
    • HSI（高速内部时钟 ）：频率一般为 8MHz（不同单片机有差异，部分 MCU 可能是 16MHz、4MHz 等 ），可直接作为系统时钟，或给高速外设（如 USART 串口、SPI 总线 ）提供基础时钟。因精度有限，不适合对时序要求极高的场景（比如高精度通信、RTC 实时时钟 ），但胜在无需外接元件，简化硬件设计、降低成本，常用于快速原型开发、对时钟精度要求不高的小项目。
    • LSI（低速内部时钟 ）：频率通常为 40kHz 左右，主要给低功耗外设、独立看门狗（IWDG ）、实时时钟（RTC，部分 MCU 会用 ）提供时钟。看门狗依靠它计时，监测程序是否跑飞；低功耗模式下，用 LSI 驱动定时器，能减少系统功耗，让单片机在电池供电场景更耐用。
2. 外部时钟（基于石英晶体振荡器 ）

  • 核心痛点：内部时钟精度不足
    很多电子设备（比如通信模块、实时时钟 ）需要频率高度稳定的时钟信号。内部 LC 振荡器受环境影响大，频率容易 “漂移”（比如温度变化 10℃，频率可能偏差几千赫兹 ），无法满足高精度需求。这就需要更稳定的时钟源 ——石英晶体振荡器。

  • 石英晶体的 “稳频” 原理
    石英晶体是一种压电材料，给它施加电压，会产生机械振动；反过来，机械振动又会产生电信号。且石英晶体有固有谐振频率（由晶体切割方式、尺寸决定 ），当外加信号频率接近这个固有频率时，会发生 “谐振”，振动幅度最大、能量损耗最小，输出信号频率高度稳定。利用这一特性，把石英晶体接入振荡电路，就能产生精准、稳定的时钟信号，频率偏差可控制在几十 ppm（百万分之一 ）甚至更低，远优于内部 LC 振荡器。

  • 常见外部时钟类型

    • HSE（高速外部时钟 ）：
      由外接的石英晶振（4 - 16MHz 常见，比如 STM32 常用 8MHz 晶振 ） + 振荡电路组成。晶振产生的基础频率，可通过单片机内部 PLL（锁相环 ）倍频、分频，得到更高或更灵活的时钟。比如 STM32 中，8MHz HSE 经 PLL 倍频 9 倍，可输出 72MHz 系统时钟，让 CPU 以更高频率运行，提升指令执行速度，同时给高速外设（如 USB 模块、以太网 ）提供精准时钟。因精度高、频率可调，是中大型项目、对时序要求严格场景的首选（比如工业控制、通信设备 ），缺点是需外接晶振、负载电容，增加硬件成本和 PCB 面积。
    • LSE（低速外部时钟 ）：
      外接 32.768kHz 石英晶振，专门给实时时钟（RTC ） 提供时钟。32.768kHz 是因为它分频后能精准匹配 “秒” 的计时（32768 = 2¹⁵ ，分频 15 次后得到 1Hz ，即 1 秒 ），让 RTC 实现高精度时间计数。常用于需要记录时间戳、定时唤醒的场景（如智能手表、电表、环境监测设备 ），是 RTC 功能的 “黄金搭档”。

二、 RT_thread启动

一、核心函数与基础作用

在 RT-Thread 操作系统中，rtthread_startup 是系统启动的核心入口，承担着 “初始化硬件、搭建内核环境、创建关键线程、启动调度器” 的重任，是系统从 “硬件启动” 到 “多线程运行” 的关键桥梁。

1. rt_hw_board_init() —— 硬件初始化 “基石”

  • 核心职责：
    这是整个系统启动的 “硬件准备阶段”，主要完成与硬件强相关的基础初始化，让单片机从 “裸机状态” 过渡到能支持 RT-Thread 运行的环境。常见工作包括：

    • 系统时钟配置：
      调用芯片厂商提供的时钟配置函数（如 STM32 的 SystemInit + SetSysClock ），把内部 / 外部时钟（HSI/HSE ）、PLL 锁相环配置好，让 CPU 、外设运行在指定频率（比如 72MHz ），这是系统 “跑起来” 的基础（指令执行速度、外设时序都依赖时钟 ）。
    • 串口初始化 + 终端绑定：
      初始化串口硬件（配置波特率、数据位、停止位、奇偶校验 ），并将 RT-Thread 的 “系统输出终端” 绑定到该串口。后续系统运行信息（比如线程创建日志、调度器信息、用户打印的调试内容 ），会通过这个串口发送到上位机（如串口助手 ），方便开发者调试、监控系统状态。
    • 其他硬件初始化（可选 ）：
      部分场景下，还会初始化 LED 、按键、定时器等基础外设（如果项目需要一启动就控制硬件 ），或配置电源管理、 watchdog 等，让硬件处于 “可用状态”。

  • 代码定位：
    通常位于 board.c 文件（RT-Thread 工程中，board 目录下的硬件相关代码 ），不同芯片平台（如 STM32 、ESP32 ）的实现差异大，需结合芯片手册、BSP（板级支持包 ）编写。比如 STM32 平台，会调用标准外设库或 HAL 库的函数配置时钟、串口。

2. rt_thread_create() —— 线程创建 “工具”

  • 功能本质：
    这是 RT-Thread 中动态创建线程（任务 ） 的 API ，用于在运行时为业务逻辑分配独立的 “运行空间”。调用时，需传入：

    • 线程名称（字符串，用于调试识别 ）；
    • 线程入口函数（线程要执行的代码逻辑，类似 void thread_entry(void *parameter) ）；
    • 线程参数（传递给入口函数的数据，可自定义 ）；
    • 线程栈大小（决定线程能嵌套调用多少函数、存储多少局部变量 ）；
    • 线程优先级（决定线程被调度器选中的 “竞争权重”，数值越小优先级越高 ）；
    • 线程初始状态（如 RT_THREAD_INIT 表示初始化完成但未启动 ）。

  • 执行效果：
    调用后，RT-Thread 会在内存中为线程分配栈空间、构建线程控制块（TCB ，记录线程状态、优先级、栈指针 ），并返回线程句柄（用于后续控制，如启动、挂起 ）。但创建后线程不会立即运行，需调用 rt_thread_startup() 或类似 API ，把线程加入 “就绪队列”，等待调度器分配 CPU 时间。

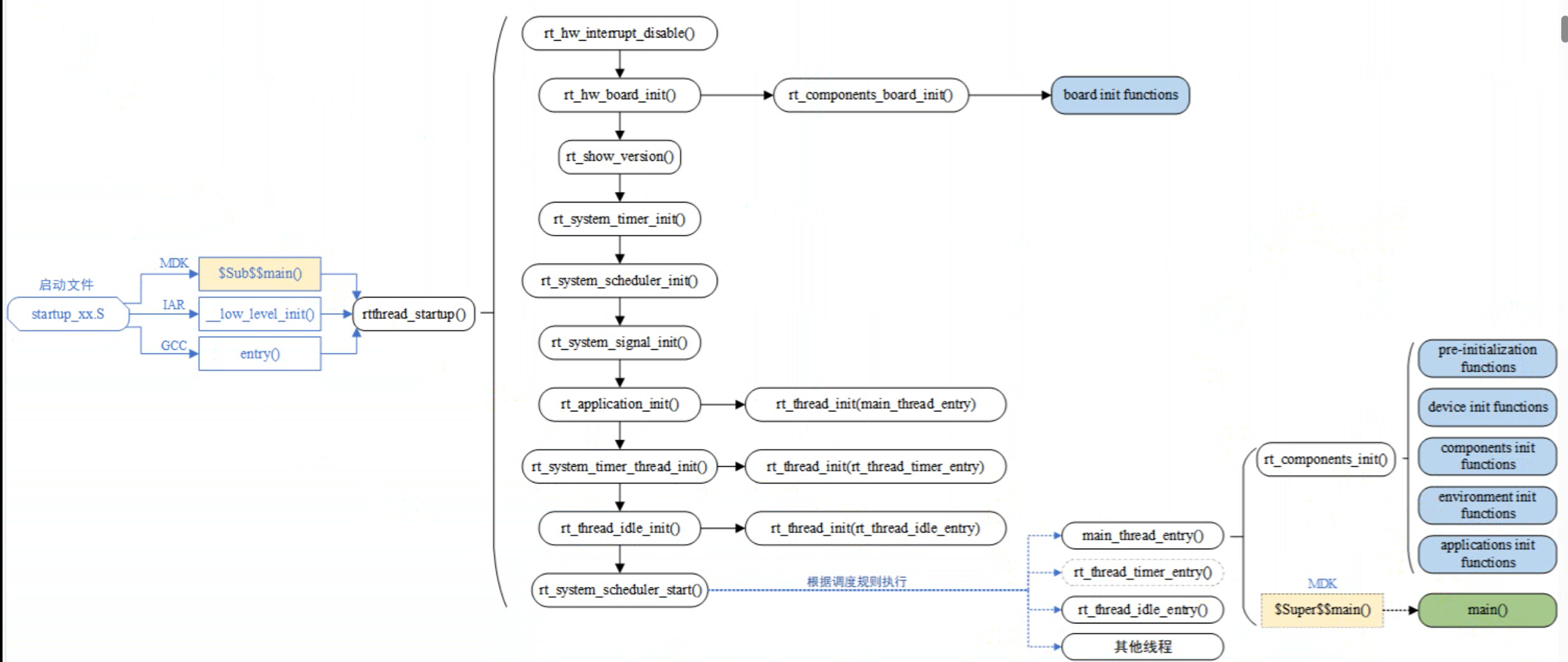

3. rtthread_startup(void) —— 系统启动 “总流程”

这是 RT-Thread 规定的统一启动入口，所有基于 RT-Thread 的程序，最终都会从硬件启动代码（如汇编 startup 文件 ）跳转到这里，按 “四阶段” 完成系统初始化与启动：

阶段 1：初始化与系统相关的硬件（rt_hw_board_init() 主导 ）
  • 作用：
    如前所述，完成时钟、串口、基础外设的初始化，让硬件具备 “运行条件”。这一步是系统启动的 “地基”，若硬件没正确初始化（比如时钟配置错误 ），后续内核、线程都无法正常工作。
阶段 2：初始化系统内核对象（定时器、调度器、信号 ）

  • 关键函数：

    • rt_system_timer_init()：初始化系统定时器（RT-Thread 的软件定时器 ），为定时任务、延时函数提供基础；
    • rt_system_scheduler_init()：初始化线程调度器，构建就绪队列、优先级表，让调度器能识别线程状态、按规则（如优先级抢占、时间片轮转 ）分配 CPU ；
    • rt_system_signal_init()：初始化信号机制，用于线程间异步通信（类似 Linux 的信号 ），让一个线程能给另一个线程发送 “事件通知”（如异常处理、异步触发逻辑 ）。

  • 隐藏逻辑：
    这些初始化会在内存中构建内核数据结构（如定时器链表、调度器的优先级数组 ），为后续多线程运行、定时任务提供 “规则与容器”。

阶段 3：创建 main 线程，初始化各类模块

  • 核心逻辑：
    通过 rt_application_init() 函数，内部调用 rt_thread_init(main_thread_entry) ，创建一个名为 “main” 的线程（或类似命名 ），并把 main_thread_entry 设为线程入口。这个线程的核心工作是：

    • 依次初始化 RT-Thread 的 “组件”（如 rt_components_init() ，会调用 device_init 、components_init 等 ），完成设备驱动（如 LED 、传感器 ）、文件系统、网络协议栈等高级功能的初始化；
    • 最终跳转到用户编写的 main() 函数，让开发者可以编写业务逻辑（比如创建自定义线程、初始化业务模块 ）。

  • 为什么要 “封装” main 线程？
    RT-Thread 是多线程系统，需要统一的 “用户入口管理”。通过创建 main 线程，把用户 main() 函数放到线程中执行，能让调度器统一管理（比如设置 main 线程优先级、动态调整 ），也方便在系统启动阶段，先完成内核、组件初始化，再执行用户代码，避免冲突。

阶段 4：初始化定时器线程、空闲线程，启动调度器
  • 关键步骤：
    • rt_system_timer_thread_init()：创建并初始化 “定时器线程”，专门处理软件定时器的超时事件（比如定时 1s 触发的任务 ），让定时器逻辑和业务线程解耦，提升系统响应效率；
    • rt_thread_idle_init()：创建 “空闲线程”，这是系统优先级最低的线程，当所有其他线程都处于阻塞状态时，空闲线程会被调度器选中运行。它的主要作用是 “回收资源”（比如清理线程残留的内存 ）、“低功耗处理”（如让 CPU 进入休眠模式，降低系统功耗 ）；
    • rt_system_scheduler_start()：启动调度器，这是系统真正 “活起来” 的标志！调度器会扫描 “就绪队列”，选择优先级最高的线程（如 main 线程、定时器线程 ），把 CPU 执行权交给它。从此，系统进入 “多线程并发运行” 状态（实际是调度器快速切换线程，模拟并行 ）。

三、启动流程的 “时间线” 与关键特性

理解 rtthread_startup 的四阶段后，要注意这些细节：

1. “线程创建后不立即运行” 的本质

调用 rt_thread_create() 创建线程，只是在内存中 “准备好运行环境”（分配栈、填 TCB ），但线程状态是 “初始化态”。必须通过 rt_thread_startup() （或 rt_thread_resume() ）把线程加入 “就绪队列”，调度器才会在合适时机（比如当前线程阻塞、更高优先级线程就绪 ）切换到它执行。这保证了系统启动时，能按 “先初始化内核、再跑业务线程” 的顺序执行，避免混乱。

2. 调度器启动的 “分水岭”

在 rt_system_scheduler_start() 调用前，系统处于 “单线程初始化阶段”（代码按顺序执行 rt_hw_board_init() 、内核对象初始化 ）；调用后，调度器接管 CPU ，系统进入 “多线程调度阶段”，线程会根据优先级、状态动态切换，真正实现 RT-Thread 的 “实时调度” 能力。

3. 用户 main() 函数的 “线程化” 运行

用户编写的 main() 函数，实际是在 “main 线程” 中执行的。这个线程的优先级、栈大小等，可在 rt_application_init() 中配置（或通过 rtconfig.h 宏定义调整 ）。如果需要让 main() 函数里的逻辑 “更灵活”（比如动态创建线程、延时 ），完全可以利用 RT-Thread 的线程 API ，因为此时调度器已经启动，多线程机制已经生效。

三、 内存分布

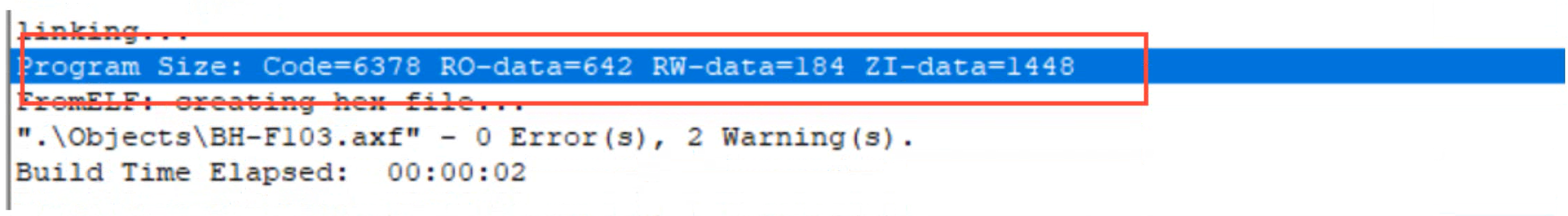

 一、内存分布：程序与数据的 “存储地图”

在嵌入式系统（或任何程序运行时）中，内存分布决定了 “代码、数据、变量” 的存储位置，直接影响程序的运行效率、资源占用。RT-Thread 的内存分布与传统程序一致，可分为以下区段：

1. 代码段（Code）
  • 存储内容：
    存放程序的二进制机器指令，即编译器将 C、汇编代码编译后的结果（如函数实现、常量字符串 ）。例如：void led_blink(void) { ... } 函数的指令，会被编译成机器码，存储在代码段。
  • 存储位置：
    通常位于 FLASH（或 ROM ） 中，掉电不丢失。程序启动时，CPU 从代码段的起始地址开始取指令执行（如 STM32 从 0x08000000 地址开始运行 ）。
  • 特点：
    只读（Read-Only），运行时不会被修改（除非程序自己通过指针强制修改，但不推荐 ），保证程序逻辑的稳定性。
2. 只读数据段（RO-data）
  • 存储内容：
    存放程序中只读的常量数据，例如：
    const int g_const_num = 100; // 全局只读常量
char *g_const_str = "RT-Thread"; // 字符串字面量，存储在 RO-data，指针本身可能在 RW-data
    这些数据在程序运行时不会被修改，因此和代码段一样，需要 “只读保护”。
  • 存储位置：
    同样位于 FLASH 中，与代码段相邻或合并存储（不同编译器、链接脚本可能有差异 ）。
  • 作用：
    分离 “只读数据” 和 “可执行代码”，便于硬件的 FLASH 只读保护（防止程序运行时意外修改常量 ），同时节省 RAM 空间（不需要在 RAM 中重复存储 ）。
3. 读写数据段（RW-data）
  • 存储内容：
    存放初始化了的全局变量、静态变量（非 const 修饰 ），例如：​​​​​​​
    int g_global_var = 10; // 全局变量，初始化非 0，存 RW-data
static char g_static_buf[100] = "init"; // 静态变量，初始化非空，存 RW-data
    这些变量在程序运行时可能被修改，因此需要可读写的存储空间。
  • 存储位置：
    位于 RAM 中，程序启动时，会从 FLASH 中拷贝初始化值到 RW-data 段（因为 FLASH 只读，无法直接修改 ）。
  • 特点：
    运行时可读写，是程序动态数据的主要存储区，但占用 RAM 空间。
4. 0 数据段（ZI-data）
  • 存储内容：
    存放未初始化的全局变量、静态变量，以及初始化为 0 的全局 / 静态变量，例如：​​​​​​​
    int g_uninit_var; // 未初始化，默认初始化为 0，存 ZI-data
static char g_zero_buf[100] = {0}; // 显式初始化为 0，存 ZI-data
    这些变量的初始值为 0（或未定义，编译器默认填 0 ），因此不需要在 FLASH 中存储初始化值，只需在程序启动时 “清零” 即可。
  • 存储位置：
    位于 RAM 中，与 RW-data 段相邻。程序启动时，由系统自动将该段内存 全部清零（减少 FLASH 占用，提升启动速度 ）。
  • 作用：
    统一管理 “零初始化变量”，避免每个变量单独清零，提升程序启动效率（通过内存块清零实现 ）。
5. 内存分布的 “本质”：链接脚本与运行时加载
  • 编译阶段：
    编译器将代码、数据分类存储到不同的段（Code、RO-data、RW-data ），生成 ELF 格式的可执行文件，存储在 FLASH 中。
  • 启动阶段：
    程序运行时，初始化代码（如 startup.s 中的汇编代码 ）会执行以下操作：
    1. 将 FLASH 中的 RW-data 段数据 拷贝到 RAM 中（因为 FLASH 只读，需要在 RAM 中修改 ）；
    2. 将 RAM 中的 ZI-data 段内存 全部清零（初始化未定义变量 ）；
    3. 设置栈指针（SP ），跳转到代码段执行。

二、RT-Thread 的 OS 内核组成

RT-Thread 作为实时操作系统（RTOS），其内核实现了 **“实时多任务调度、资源管理、通信同步”** 的基础能力，核心模块包括：

1. 对象管理
  • 作用：
    RT-Thread 中，线程、信号量、互斥锁、定时器 等内核组件，都被抽象为 “对象”（Object）。对象管理模块负责：
    • 统一分配、释放对象的内存（如线程控制块 TCB、信号量控制块 ）；
    • 维护对象的生命周期（创建、初始化、删除 ）；
    • 提供对象的查询、遍历接口（如查找某个线程的状态 ）。
  • 实现文件：
    核心代码位于 kernel/object.c ，通过 rt_object_xxx 系列函数操作（如 rt_object_init 、rt_object_delete ）。
2. 线程管理及调度器

  • 线程管理：
    负责线程的创建、删除、挂起、恢复，例如：

    rt_thread_t thread = rt_thread_create("led",          // 线程名称led_blink,      // 线程入口函数NULL,           // 线程参数512,            // 线程栈大小3,              // 线程优先级10              // 时间片
);
rt_thread_startup(thread); // 启动线程，加入就绪队列

    线程控制块（TCB）存储线程的状态（就绪、运行、阻塞 ）、栈指针、优先级等信息，由 struct rt_thread 结构体定义（在 rtdef.h 或 rthread.h 中 ）。

  • 调度器：
    实现 基于优先级的抢占式调度，核心逻辑：

    • 维护 就绪队列（按优先级分组，同优先级按时间片轮转 ）；
    • 当线程状态变化时（如阻塞、唤醒 ），更新就绪队列；
    • 定时器中断触发时，检查是否需要切换线程（如时间片耗尽、高优先级线程就绪 ）。
      调度器的核心函数是 rt_schedule() ，在定时器中断、线程状态变化时被调用。
3. 线程间通信管理
  • 通信方式：
    RT-Thread 提供多种线程间同步、通信机制：
    • 信号量（Semaphore）：用于线程间同步（如资源计数、事件通知 ）；
    • 互斥锁（Mutex）：用于保护共享资源（支持优先级继承，解决优先级翻转 ）；
    • 消息队列（Message Queue）：用于线程间异步通信（传递任意长度的数据 ）；
    • 邮箱（Mailbox）：类似消息队列，但更轻量（传递指针，而非数据拷贝 ）。
  • 实现文件：
    代码位于 kernel/sem.c （信号量 ）、kernel/mutex.c （互斥锁 ）、kernel/mq.c （消息队列 ）等，统一通过 rt_xxx_create 、rt_xxx_take 、rt_xxx_release 系列函数操作。
4. 时钟管理

  • 系统定时器：
    提供 软件定时器 功能，支持定时回调，例如：

    rt_timer_t timer = rt_timer_create("timeout",      // 定时器名称timer_callback, // 定时回调函数NULL,           // 回调参数1000,           // 定时周期（ms）RT_TIMER_FLAG_PERIODIC // 周期模式
);
rt_timer_start(timer); // 启动定时器

    定时器依赖 硬件定时器中断（如 STM32 的 SysTick ），由 rt_system_timer_init 初始化。

  • 延时函数：
    提供 rt_thread_delay(ms) 、rt_sem_take(sem, timeout) 等带超时的延时接口，内部通过 定时器中断 实现阻塞延时（线程进入阻塞状态，直到超时或被唤醒 ）。

5. 内存管理
  • 内存池（Memory Pool）：
    预先分配一块连续内存，按固定大小分割为 “内存块”，用于频繁分配 / 释放的场景（如消息队列、线程栈 ），避免内存碎片。
  • 动态堆内存（Heap）：
    基于 rt_malloc 、rt_free 实现，类似标准 C 的 malloc / free ，但需要手动初始化堆内存（如 rt_system_heap_init ）。
  • 实现文件：
    代码位于 kernel/mem.c （内存池 ）、components/drv/common/heap.c （动态堆 ），根据硬件平台选择不同的内存管理策略。

三、rtdef.h：OS 类型与宏定义的 “字典”

rtdef.h 是 RT-Thread 内核的核心头文件，定义了系统的 基础类型、常用宏、内核对象结构体，是理解 RT-Thread 架构的 “钥匙”。

1. 基础类型定义

为了适配不同硬件平台（32 位、64 位 ），rtdef.h 会重新定义 跨平台的类型，例如

typedef signed   char rt_int8_t;    // 8 位有符号整数
typedef unsigned char rt_uint8_t;   // 8 位无符号整数
typedef signed   short rt_int16_t;  // 16 位有符号整数
typedef unsigned short rt_uint16_t; // 16 位无符号整数
typedef signed   int   rt_int32_t;  // 32 位有符号整数
typedef unsigned int   rt_uint32_t; // 32 位无符号整数
// 64 位类型（根据平台适配）
typedef signed   long long rt_int64_t;
typedef unsigned long long rt_uint64_t;

这些类型保证了代码在不同平台的可移植性（避免直接使用 int 、long 等依赖编译器的类型 ）。

2. 常用宏定义

  • 内存对齐宏：

    #define ALIGN(n)          __attribute__((aligned(n))) // 按 n 字节对齐

    用于定义需要严格内存对齐的变量（如硬件寄存器、缓存行 ）。

  • 属性修饰宏：

    #define SECTION(x)        __attribute__((section(x))) // 自定义段存储
#define RT_WEAK           __attribute__((weak))        // 弱符号，允许重定义
    • SECTION(x)：将变量或函数放到指定的链接段（如自定义内存区域 ）；
    • RT_WEAK：定义 “弱符号”，如果用户代码重新定义同名函数，优先使用用户实现。

  • 线程、对象宏：

    #define RT_THREAD_PRIORITY_MAX  32  // 最大优先级（默认 32 级）
#define RT_OBJECT_FLAG_STATIC   0x00 // 静态创建的对象（不动态分配内存）

    定义内核的基础参数（如优先级范围、对象标志位 ）。

3. 内核对象结构体

rtdef.h 定义了 线程、信号量、互斥锁 等内核对象的结构体，例如：

struct rt_thread
{struct rt_object parent;         // 继承对象基类（用于统一管理）void (*entry)(void *parameter);  // 线程入口函数void             *parameter;     // 线程参数rt_uint8_t       *stack_addr;    // 线程栈地址rt_uint32_t       stack_size;    // 线程栈大小rt_uint8_t       current_priority; // 当前优先级rt_uint8_t       init_priority;  // 初始优先级// ... 其他字段（状态、时间片、定时器 ）
};

通过 面向对象的继承设计（parent 字段是 struct rt_object ），所有内核对象都可以被统一管理（如遍历所有线程、信号量 ）。

四、  OS操作系统的调度流程

一、RT-Thread 线程调度核心机制

RT-Thread 作为实时操作系统（RTOS），“完全抢占式、基于优先级” 的调度算法 是保障 “实时性” 的核心，决定了线程何时运行、何时被打断，以下是关键逻辑：

1. 完全抢占式调度
  • 核心规则：
    高优先级线程可以随时打断低优先级线程的执行。只要高优先级线程进入 “就绪状态”，调度器会立即暂停当前运行的低优先级线程，将 CPU 执行权切换给高优先级线程。
    例如：
    • 低优先级线程 thread_low 正在运行，此时高优先级线程 thread_high 因 “信号量释放” 进入就绪态 → 调度器会立即抢占，暂停 thread_low ，启动 thread_high 运行。
  • 实现依赖：
    基于 硬件中断（如 SysTick 定时器中断 ）和 调度器主动触发（如线程状态变化时调用 rt_schedule() ）。每次中断或状态变化，调度器都会检查 “是否有更高优先级线程就绪”，决定是否抢占。
2. 优先级分级与配置
  • 优先级数量：
    RT-Thread 支持 3 种优先级级数配置（通过 rtconfig.h 宏定义，编译时决定 ）：
    • RT_THREAD_PRIORITY_MAX = 8：8 级优先级（0 最高，7 最低 ），适用于简单系统，减少调度器计算量；
    • RT_THREAD_PRIORITY_MAX = 32：32 级优先级（0 最高，31 最低 ），是默认配置，平衡 “优先级细分” 和 “调度效率”；
    • RT_THREAD_PRIORITY_MAX = 256：256 级优先级（0 最高，255 最低 ），适合对优先级控制极细的复杂系统（如工业自动化 ），但调度器计算量稍大。
  • 空闲线程的特殊优先级：
    无论优先级级数如何，最低优先级（如 7、31、255 ）预留给 “空闲线程”（rt_thread_idle ）。当系统中所有其他线程都处于 “阻塞状态” 时，空闲线程才会运行，主要负责 “回收资源、低功耗处理”（如让 CPU 进入休眠模式 ）。
3. 同优先级线程的时间片轮转
  • 适用场景：
    当多个线程优先级相同时，调度器会为它们分配 时间片（Time Slice ），让线程轮流运行，避免单个线程长期占用 CPU。
  • 时间片机制：
    每个线程被分配固定长度的 “时间片”（如 10 个滴答周期 ），当时间片耗尽，调度器会切换到同优先级的下一个就绪线程。
    例如：
    • 线程 thread_a 和 thread_b 优先级相同（均为 3 ），时间片均为 10 → thread_a 运行 10 个滴答后，调度器切换到 thread_b 运行，直到 thread_b 时间片耗尽，再切回 thread_a（如果仍就绪 ）。
  • 时间片长度配置：
    创建线程时，通过 rt_thread_create 的参数指定（如 rt_thread_create(..., 10) 表示时间片为 10 个滴答 ），单位由系统时钟节拍决定（如 1 滴答 = 1ms ）。

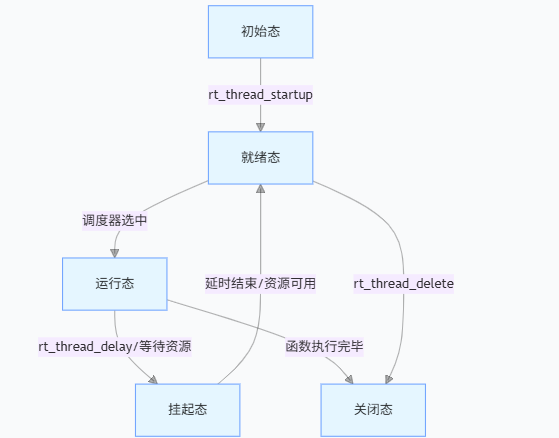

二、线程状态流转：从创建到结束的全生命周期

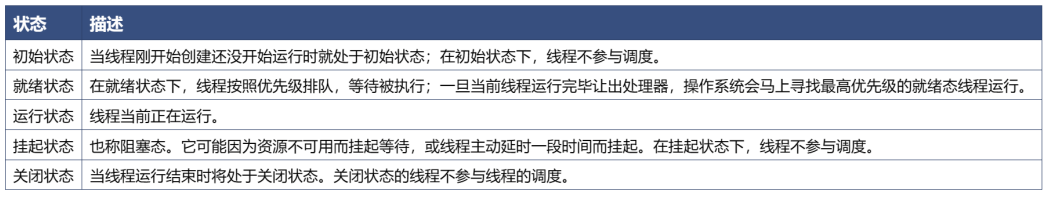

RT-Thread 中，线程有 5 种状态（初始、就绪、运行、挂起、关闭 ），状态之间的切换由 “调度器规则” 和 “线程 API 调用” 共同控制，以下是详细流转逻辑：

1. 初始状态（Init）
  • 进入条件：
    调用 rt_thread_create 或 rt_thread_init 创建线程，但未调用 rt_thread_startup 启动时，线程处于 “初始状态”。
    例如：
    rt_thread_t thread = rt_thread_create("test", test_entry, NULL, 512, 3, 10);
// 此时 thread 状态为初始态，不参与调度
  • 特点：
    线程未加入 “就绪队列”，调度器不会为其分配 CPU 执行权。需调用 rt_thread_startup(thread) ，将线程状态切换为 “就绪态”，才会参与调度。
2. 就绪状态（Ready）
  • 进入条件：
    • 调用 rt_thread_startup 启动线程，线程被加入 “就绪队列”；
    • 挂起的线程（rt_thread_suspend ）被唤醒（rt_thread_resume ），重新加入就绪队列；
    • 阻塞的线程因 “等待的资源可用”（如信号量释放 ），自动切换为就绪态。
  • 特点：
    线程按 “优先级 + 时间片” 排队，等待调度器分配 CPU。调度器总是选择 “就绪队列中优先级最高的线程” 运行（同优先级则按时间片轮转 ）。
3. 运行状态（Running）
  • 进入条件：
    调度器从 “就绪队列” 中选中线程，将其状态切换为 “运行态”，CPU 开始执行该线程的入口函数。
    例如：
    • 系统启动后，空闲线程（最低优先级 ）默认运行；
    • 高优先级线程就绪时，抢占低优先级线程，进入运行态。
  • 特点：
    • 同一时间，只有 1 个线程处于运行态（单核 CPU 场景 ）；
    • 线程运行时，可通过 API 主动放弃 CPU（如 rt_thread_delay ），或被高优先级线程抢占。
4. 挂起状态（Suspended，也叫阻塞态 Blocked ）
  • 进入条件：
    线程因 “等待资源” 或 “主动延时”，调用以下 API 时，会从 “运行态” 或 “就绪态” 切换为挂起态：
    • 等待资源：调用 rt_sem_take（等待信号量 ）、rt_mq_recv（等待消息队列 ）、rt_mutex_take（等待互斥锁 ）等，若资源不可用，线程进入挂起态；
    • 主动延时：调用 rt_thread_delay(ms) 或 rt_thread_sleep(ms) ，线程主动挂起指定时间，期间不参与调度。
  • 特点：
    挂起的线程从 “就绪队列” 移除，调度器不会为其分配 CPU。需等待 “资源可用” 或 “延时结束”，才会自动（或被唤醒 ）回到 “就绪态”。
5. 关闭状态（Closed）
  • 进入条件：
    • 线程入口函数执行完毕（如 test_entry 函数 return ），线程自动进入关闭态；
    • 调用 rt_thread_delete 或 rt_thread_exit ，主动销毁线程。
  • 特点：
    线程资源（如栈空间、线程控制块 TCB ）会被回收（动态创建的线程 ），或标记为 “不可用”（静态创建的线程 ）。关闭态的线程永久退出调度，无法再被启动或唤醒。

三、状态流转示例：线程从创建到结束的完整流程

以下是一个典型的线程生命周期示例，包含状态切换的关键节点：

代码示例

// 线程入口函数
void test_entry(void *param) {while (1) {// 运行态 → 挂起态（主动延时 100ms）rt_thread_delay(100);  // 延时结束 → 就绪态 → 调度器再次选中 → 运行态rt_kprintf("Thread running...\n");}
}void system_init() {// 创建线程（初始态）rt_thread_t thread = rt_thread_create("test", test_entry, NULL, 512, 3, 10);  // 初始态 → 就绪态rt_thread_startup(thread);  // 线程运行后，因 rt_thread_delay 进入挂起态，100ms 后回到就绪态
}

四、调度器的 “决策逻辑”：如何选择下一个运行的线程？

调度器的核心工作是 “从就绪队列中选线程”，遵循以下优先级：

  1. 紧急度优先：
    高优先级线程的 “就绪事件” 会立即触发调度（如中断唤醒、资源释放 ），确保紧急任务（如电机控制、通信接收 ）及时响应。

  2. 同优先级 “时间片轮转”：
    同优先级线程按 “时间片” 轮流运行，时间片耗尽则切换到下一个就绪线程。例如：

    • 线程 A（优先级 3，时间片 10 ）运行 10 个滴答后，时间片耗尽 → 切换到线程 B（同优先级 3 ）运行。

  3. 空闲线程兜底：
    当所有线程都处于 “挂起态” 或 “关闭态”，调度器会选择 “空闲线程” 运行，执行低功耗处理、资源回收等工作。

五、 创建任务的方式

 一、任务（线程）创建的两种方式：静态 vs 动态

RT-Thread 中，“任务” 等价于 “线程”（为简化描述，下文统一用 “线程” ），创建线程有 静态创建 和 动态创建 两种方式，核心差异在于 “内存分配方式” 和 “使用场景”。

1. 第一种：静态创建（rt_thread_init ）

函数原型

rt_err_t rt_thread_init(struct rt_thread *thread,  // 线程控制块（需用户预先分配内存）const char       *name,    // 线程名称void (*entry)(void *parameter), // 线程入口函数void             *parameter,    // 线程参数void             *stack_start,  // 线程栈起始地址（需用户预先分配）rt_uint32_t       stack_size,   // 线程栈大小rt_uint8_t        priority,     // 线程优先级rt_uint32_t       tick          // 时间片（同优先级线程轮转时用）
);
（1）核心特点：“内存由用户管理”
  • 内存分配：
    线程控制块（struct rt_thread ）和 线程栈（stack_start ）都需要 用户手动分配内存，例如：
    // 静态分配线程控制块
struct rt_thread static_thread;
// 静态分配线程栈（512 字节，需按平台要求对齐）
rt_uint8_t static_stack[512] RT_ALIGN(8);  // 初始化线程（静态创建）
rt_thread_init(&static_thread, "static", static_entry, NULL, static_stack, sizeof(static_stack), 3, 10);
  • 内存来源：
    通常从 全局变量 或 自定义内存池 分配，优点是 “内存可控”（不会因动态分配导致碎片 ），缺点是 “需用户手动管理内存生命周期”。
（2）适用场景：对内存严格管控的系统
  • 低功耗 / 资源受限设备：
    如电池供电的物联网传感器，需严格控制内存分配，避免动态分配导致的不确定性。
  • 安全关键系统：
    如汽车电子、工业控制，静态内存分配可预测性强，避免动态分配失败导致系统崩溃。
  • 启动阶段初始化：
    系统启动时，在 rtthread_startup 早期阶段，动态内存池可能未初始化，需用静态创建。
（3）完整参数解析
参数名作用与细节
thread线程控制块指针，需用户预先定义 struct rt_thread 变量（如全局变量 ）
name线程名称，最大长度由 RT_NAME_MAX（rtconfig.h 中定义 ）决定，超出截断
entry线程入口函数，线程启动后执行的代码逻辑（如 void static_entry(void *arg) ）
parameter传递给入口函数的参数（如配置信息、硬件句柄 ）
stack_start线程栈的起始地址，需用户分配并确保 内存对齐（如 ARM 平台需 8 字节对齐 ）
stack_size线程栈大小（字节 ），需根据线程逻辑复杂度设置（复杂函数需更大栈 ）
priority线程优先级（0 最高，RT_THREAD_PRIORITY_MAX-1 最低 ）
tick同优先级线程的时间片（滴答数 ），时间片耗尽则切换到下一个同优先级线程
（4）使用示例
// 1. 静态分配线程控制块和栈
struct rt_thread static_thread;
rt_uint8_t static_stack[512] RT_ALIGN(8); // 8 字节对齐（ARM 要求）// 2. 定义线程入口函数
void static_entry(void *param) {while (1) {rt_kprintf("Static thread running...\n");rt_thread_delay(1000); // 延时 1 秒}
}// 3. 初始化并启动线程
void system_init() {rt_thread_init(&static_thread, "static", static_entry, NULL, static_stack, sizeof(static_stack), 3, 10);// 启动线程（加入就绪队列）rt_thread_startup(&static_thread);
}
2. 第二种：动态创建（rt_thread_create ，常用方式 ）

函数原型：


rt_thread_t rt_thread_create(const char       *name,    // 线程名称void (*entry)(void *parameter), // 线程入口函数void             *parameter,    // 线程参数rt_uint32_t       stack_size,   // 线程栈大小rt_uint8_t        priority,     // 线程优先级rt_uint32_t       tick          // 时间片（同优先级线程轮转时用）
);
（1）核心特点：“内存由系统动态分配”
  • 内存分配：
    线程控制块（struct rt_thread ）和 线程栈 由 RT-Thread 的 动态内存池 分配（默认使用 rt_malloc ），例如：
    // 动态创建线程，返回线程句柄
rt_thread_t dynamic_thread = rt_thread_create("dynamic", dynamic_entry, NULL, 512, 3, 10);
if (dynamic_thread != RT_NULL) {rt_thread_startup(dynamic_thread); // 启动线程
}
  • 内存来源：
    依赖 RT-Thread 的动态内存管理模块（需初始化 rt_system_heap_init ），优点是 “使用便捷”（无需手动分配内存 ），缺点是 “可能产生内存碎片”（频繁创建 / 删除线程时 ）。
（2）适用场景：快速开发与灵活场景
  • 通用应用开发：
    如物联网网关、消费电子，动态创建线程更便捷，开发效率高。
  • 线程频繁创建 / 销毁：
    虽然可能产生碎片，但动态创建无需用户管理内存，适合业务逻辑复杂、线程生命周期短的场景。
  • 原型开发与调试：
    快速验证功能时，动态创建可减少代码量，聚焦业务逻辑。
（3）完整参数解析
参数名作用与细节
name线程名称，最大长度由 RT_NAME_MAX（rtconfig.h 中定义 ）决定，超出截断
entry线程入口函数，线程启动后执行的代码逻辑（如 void dynamic_entry(void *arg) ）
parameter传递给入口函数的参数（如配置信息、硬件句柄 ）
stack_size线程栈大小（字节 ），动态分配时需考虑内存池大小（避免分配失败 ）
priority线程优先级（0 最高，RT_THREAD_PRIORITY_MAX-1 最低 ）
tick同优先级线程的时间片（滴答数 ），时间片耗尽则切换到下一个同优先级线程
返回值成功返回线程句柄（rt_thread_t ），失败返回 RT_NULL
（4）完整代码示例
// 线程入口函数
void dynamic_entry(void *param) {while (1) {rt_kprintf("Dynamic thread running...\n");rt_thread_delay(500); // 延时 500ms}
}// 动态创建线程
void create_dynamic_thread() {// 动态创建线程（栈 512 字节，优先级 3，时间片 10 ）rt_thread_t thread = rt_thread_create("dynamic", dynamic_entry, NULL, 512, 3, 10);if (thread != RT_NULL) {// 启动线程（加入就绪队列）rt_thread_startup(thread); } else {rt_kprintf("Thread create failed!\n");}
}// 系统初始化时调用
void system_init() {// 初始化动态内存池（需确保堆内存已配置，如 STM32 需指定堆起始地址 ）rt_system_heap_init((void *)HEAP_BEGIN, (void *)HEAP_END); create_dynamic_thread();
}

二、两种创建方式的核心差异对比

对比项静态创建（rt_thread_init ）动态创建（rt_thread_create ）
内存分配用户手动分配（全局变量 / 自定义内存池 ）系统动态分配（依赖 rt_malloc ）
内存可控性强（无碎片风险，需用户管理 ）弱（可能产生碎片，系统自动管理 ）
使用复杂度高（需手动分配栈、控制块 ）低（一行代码创建，自动分配内存 ）
适用场景资源受限、安全关键系统通用开发、快速原型、线程频繁创建
线程销毁需调用 rt_thread_detach + rt_thread_delete直接调用 rt_thread_delete（自动回收内存 ）

六、 线程间通信接口

一、线程间通信的核心需求

在多线程系统中，线程间需要 “同步（协调执行顺序 ）” 和 “通信（传递数据 / 事件 ）”，解决以下问题：


  • 同步：避免线程竞争共享资源（如同时写串口 ），确保 “生产者 - 消费者” 顺序执行；
  • 通信：传递数据（如传感器数据 ）、通知事件（如按键触发 ）、处理异常（如系统故障 ）。


RT-Thread 提供 6 种核心通信接口，覆盖不同场景需求：

二、1. 信号量（Semaphore）

（1）原理：“计数器 + 阻塞等待”

信号量是一种 轻量级同步工具，通过一个 “计数器” 控制对共享资源的访问：


  • 计数器 > 0：线程可以 “获取” 信号量（计数器减 1 ），继续执行；
  • 计数器 = 0：线程 “阻塞等待”，直到其他线程 “释放” 信号量（计数器加 1 ）。


类比：停车场入口的 “剩余车位计数器”，车位 > 0 可进入（获取 ），= 0 需排队（阻塞 ），离开时释放车位（计数器加 1 ）。

（2）函数接口（核心）
// 创建信号量（动态分配内存）
rt_sem_t rt_sem_create(const char *name, rt_int32_t value, rt_uint8_t flag);// 获取信号量（阻塞等待，超时返回）
rt_err_t rt_sem_take(rt_sem_t sem, rt_int32_t timeout);// 释放信号量（计数器加 1，唤醒等待线程）
rt_err_t rt_sem_release(rt_sem_t sem);// 删除信号量（动态创建时需调用）
rt_err_t rt_sem_delete(rt_sem_t sem);
（3）典型应用：“生产者 - 消费者” 同步
// 信号量控制共享资源（假设共享串口）
rt_sem_t uart_sem;// 生产者线程（发送数据）
void producer_thread(void *arg) {while (1) {// 模拟产生数据char data = get_sensor_data(); // 获取信号量（等待串口可用）rt_sem_take(uart_sem, RT_WAITING_FOREVER); // 发送数据（共享资源）uart_send(data); // 释放信号量（串口可用）rt_sem_release(uart_sem); rt_thread_delay(1000);}
}// 消费者线程（接收数据）
void consumer_thread(void *arg) {while (1) {// 获取信号量（等待串口可用）rt_sem_take(uart_sem, RT_WAITING_FOREVER); // 接收数据（共享资源）char data = uart_recv(); // 释放信号量（串口可用）rt_sem_release(uart_sem); rt_kprintf("Received: %c\n", data);rt_thread_delay(500);}
}// 初始化信号量
void sem_init() {// 创建信号量，初始值 1（表示 1 个共享资源）uart_sem = rt_sem_create("uart_sem", 1, RT_IPC_FLAG_FIFO); if (uart_sem != RT_NULL) {rt_thread_create("producer", producer_thread, NULL, 512, 3, 10);rt_thread_create("consumer", consumer_thread, NULL, 512, 4, 10);}
}
（4）适用场景
  • 控制 1 个或多个共享资源 的访问（如串口、传感器 ）；
  • 实现 简单的同步（如线程 A 完成某操作后，线程 B 才能执行 ）；
  • 优点：轻量级，开销小；缺点：无法解决 “优先级翻转”（需用互斥量 ）。

三、2. 互斥量（Mutex）

（1）原理：“二值信号量 + 优先级继承”

互斥量是一种 特殊的二值信号量（计数器只能是 0 或 1 ），核心解决 “优先级翻转” 问题：


  • 当低优先级线程持有互斥量，高优先级线程等待时，互斥量会 临时提升低优先级线程的优先级，使其与高优先级线程一致，避免高优先级线程长时间阻塞。


类比：低优先级线程拿了 “钥匙”（互斥量 ），高优先级线程要进门（等待钥匙 ），此时低优先级线程临时 “升级”，快速完成操作并释放钥匙。

（2）函数接口（核心）
// 创建互斥量（动态分配内存）
rt_mutex_t rt_mutex_create(const char *name, rt_uint8_t flag);// 获取互斥量（阻塞等待，支持递归获取）
rt_err_t rt_mutex_take(rt_mutex_t mutex, rt_int32_t timeout);// 释放互斥量（递归获取需对应次数释放）
rt_err_t rt_mutex_release(rt_mutex_t mutex);// 删除互斥量（动态创建时需调用）
rt_err_t rt_mutex_delete(rt_mutex_t mutex);
（3）典型应用：“优先级翻转” 场景
rt_mutex_t shared_mutex;// 低优先级线程（持有互斥量）
void low_thread(void *arg) {while (1) {// 获取互斥量rt_mutex_take(shared_mutex, RT_WAITING_FOREVER); // 模拟耗时操作（高优先级线程会等待）rt_thread_delay(1000); // 释放互斥量rt_mutex_release(shared_mutex); rt_thread_delay(5000);}
}// 高优先级线程（等待互斥量）
void high_thread(void *arg) {while (1) {rt_kprintf("High thread waiting mutex...\n");// 获取互斥量（可能阻塞，但会触发优先级继承）rt_mutex_take(shared_mutex, RT_WAITING_FOREVER); rt_kprintf("High thread got mutex!\n");// 释放互斥量rt_mutex_release(shared_mutex); rt_thread_delay(2000);}
}// 初始化互斥量
void mutex_init() {// 创建互斥量shared_mutex = rt_mutex_create("shared_mutex", RT_IPC_FLAG_FIFO); if (shared_mutex != RT_NULL) {// 低优先级（3）rt_thread_create("low", low_thread, NULL, 512, 3, 10); // 高优先级（2）rt_thread_create("high", high_thread, NULL, 512, 2, 10); }
}
（4）适用场景
  • 解决 共享资源的互斥访问（如文件系统、硬件寄存器 ）；
  • 必须处理 优先级翻转 的实时系统（如汽车电子、工业控制 ）；
  • 支持 递归获取（同一线程可多次获取互斥量，需对应释放 ）。

四、3. 事件集（Event）

（1）原理：“位掩码 + 多事件等待”

事件集是一种 多对多的同步工具，用 位掩码 表示多个事件（如事件 0、事件 1 ）：


  • 线程可以 等待多个事件的任意组合（如 “事件 0 或事件 1”、“事件 0 和事件 1” ）；
  • 其他线程或中断可以 发送事件（设置对应的位 ），唤醒等待线程。
（2）函数接口（核心）
// 创建事件集（动态分配内存）
rt_event_t rt_event_create(const char *name, rt_uint8_t flag);// 发送事件（设置位掩码）
rt_err_t rt_event_send(rt_event_t event, rt_uint32_t set);// 接收事件（等待位掩码，支持逻辑与/或）
rt_err_t rt_event_recv(rt_event_t event, rt_uint32_t set, rt_uint8_t option, rt_int32_t timeout, rt_uint32_t *recved);// 删除事件集（动态创建时需调用）
rt_err_t rt_event_delete(rt_event_t event);
（3）典型应用：“多事件触发”
rt_event_t key_event;// 按键中断服务函数（发送事件）
void key_irq_handler() {// 发送事件 0（按键 0 按下）rt_event_send(key_event, 1 << 0);
}// 线程 A：等待“事件 0 或事件 1”
void thread_a(void *arg) {rt_uint32_t recved;while (1) {// 等待事件 0 或事件 1（RT_EVENT_FLAG_OR）rt_event_recv(key_event, (1 << 0) | (1 << 1), RT_EVENT_FLAG_OR, RT_WAITING_FOREVER, &recved);if (recved & (1 << 0)) {rt_kprintf("Event 0 received!\n");}if (recved & (1 << 1)) {rt_kprintf("Event 1 received!\n");}}
}// 线程 B：发送事件 1（定时器触发）
void thread_b(void *arg) {while (1) {rt_thread_delay(2000);// 发送事件 1（定时事件）rt_event_send(key_event, 1 << 1); }
}// 初始化事件集
void event_init() {// 创建事件集key_event = rt_event_create("key_event", RT_IPC_FLAG_FIFO); if (key_event != RT_NULL) {rt_thread_create("thread_a", thread_a, NULL, 512, 3, 10);rt_thread_create("thread_b", thread_b, NULL, 512, 4, 10);// 初始化按键中断，绑定 key_irq_handlerkey_irq_init(key_irq_handler); }
}
（4）适用场景
  • 多事件触发（如按键、定时器、传感器事件 ）；
  • 一对多 / 多对多同步（多个线程等待同一事件集，多个线程发送事件 ）；
  • 优点：灵活，可等待任意事件组合；缺点：仅支持事件通知，无法传递数据（需结合邮箱 / 消息队列 ）。

五、4. 邮箱（MailBox）

（1）原理：“4 字节消息 + 队列缓存”

邮箱是一种 轻量级通信工具，每次传递 1 个 4 字节的消息（如指针、整数 ），并支持缓存一定数量的消息：

  • 发送线程：将消息放入邮箱队列；
  • 接收线程：从队列取出消息，支持阻塞等待。
（2）函数接口（核心）
// 创建邮箱（动态分配内存）
rt_mailbox_t rt_mailbox_create(const char *name, rt_size_t size, rt_uint8_t flag);// 发送邮箱消息（4 字节，可阻塞）
rt_err_t rt_mailbox_send(rt_mailbox_t mb, rt_uint32_t value);// 接收邮箱消息（4 字节，可阻塞等待）
rt_err_t rt_mailbox_recv(rt_mailbox_t mb, rt_uint32_t *value, rt_int32_t timeout);// 删除邮箱（动态创建时需调用）
rt_err_t rt_mailbox_delete(rt_mailbox_t mb);
（3）典型应用：“线程间传递指针”
rt_mailbox_t data_mb;// 生产者线程（发送传感器数据指针）
void producer(void *arg) {while (1) {// 动态分配数据（需注意内存释放）int *data = rt_malloc(sizeof(int)); *data = get_sensor_value();// 发送数据指针（4 字节）rt_mailbox_send(data_mb, (rt_uint32_t)data); rt_thread_delay(1000);}
}// 消费者线程（接收并处理数据）
void consumer(void *arg) {rt_uint32_t value;while (1) {// 接收数据指针（阻塞等待）rt_mailbox_recv(data_mb, &value, RT_WAITING_FOREVER); int *data = (int *)value;rt_kprintf("Sensor data: %d\n", *data);// 释放内存（生产者分配，消费者释放）rt_free(data); }
}// 初始化邮箱
void mailbox_init() {// 创建邮箱，缓存 10 条消息data_mb = rt_mailbox_create("data_mb", 10, RT_IPC_FLAG_FIFO); if (data_mb != RT_NULL) {rt_thread_create("producer", producer, NULL, 512, 3, 10);rt_thread_create("consumer", consumer, NULL, 512, 4, 10);}
}
（4）适用场景
  • 传递小数据（4 字节以内，如指针、整数 ）；
  • 线程间异步通信（无需等待立即响应 ）；
  • 优点：轻量级，支持缓存；缺点：仅能传递 4 字节，大数据需用消息队列。

六、5. 消息队列（Message Queue）

（1）原理：“变长消息 + 队列缓存”

消息队列是一种 灵活的通信工具，支持传递 变长消息（如 1 字节到数百字节 ），并缓存一定数量的消息：


  • 发送线程：将消息（含长度 ）放入队列；
  • 接收线程：从队列取出消息，支持阻塞等待。
（2）函数接口（核心）
// 创建消息队列（动态分配内存）
rt_mq_t rt_mq_create(const char *name, rt_size_t msg_size, rt_size_t max_msgs, rt_uint8_t flag);// 发送消息队列（变长消息，可阻塞）
rt_err_t rt_mq_send(rt_mq_t mq, void *buffer, rt_size_t length);// 接收消息队列（变长消息，可阻塞等待）
rt_err_t rt_mq_recv(rt_mq_t mq, void *buffer, rt_size_t length, rt_int32_t timeout);// 删除消息队列（动态创建时需调用）
rt_err_t rt_mq_delete(rt_mq_t mq);
（3）典型应用：“线程间传递变长数据”
rt_mq_t log_mq;// 日志线程（发送变长日志）
void log_thread(void *arg) {char log_buf[64];while (1) {// 拼接变长日志rt_sprintf(log_buf, "Time: %d, Temp: %d\n", rt_tick_get(), get_temp());// 发送日志（变长消息）rt_mq_send(log_mq, log_buf, rt_strlen(log_buf)); rt_thread_delay(2000);}
}// 串口线程（接收并打印日志）
void uart_thread(void *arg) {char recv_buf[64];while (1) {// 接收变长消息（阻塞等待）rt_mq_recv(log_mq, recv_buf, sizeof(recv_buf), RT_WAITING_FOREVER); uart_send(recv_buf); // 发送到串口}
}// 初始化消息队列
void mq_init() {// 创建消息队列，每条消息最大 64 字节，最多缓存 10 条log_mq = rt_mq_create("log_mq", 64, 10, RT_IPC_FLAG_FIFO); if (log_mq != RT_NULL) {rt_thread_create("log", log_thread, NULL, 512, 3, 10);rt_thread_create("uart", uart_thread, NULL, 512, 4, 10);}
}
（4）适用场景
  • 传递变长数据（如日志、传感器数据 ）；
  • 线程间异步通信（支持中断发送消息 ）；
  • 优点：灵活，支持任意长度消息；缺点：开销比邮箱大（需拷贝数据 ）。

 https://github.com/0voice

http://www.dtcms.com/a/295001.html

相关文章：

  • java有哪些字符需要转译
  • 2026 拼多多秋招内推码（提前批）
  • 前端学习之JavaScript事件监听解析
  • Bonk发币教学全流程
  • 欧盟网络安全标准草案EN 18031详解
  • JDialong弹窗
  • 计算机网络学习----Https协议
  • 亚马逊云科技 上海AI研究院 突然解散 | AI早报
  • 13. event.target 和 event.currentTarget 区别
  • 【C语言进阶】动态内存管理(2)
  • 力扣（LeetCode) ——轮转数组（C语言）
  • Unity UI的未来之路：从UGUI到UI Toolkit的架构演进与特性剖析(2)
  • 【Web APIs】JavaScript 节点操作 ⑦ ( 创建节点案例 | 网页评论功能 )
  • 旅游管理虚拟仿真实训室：重构实践教学新生态
  • 掌握Autofac：IOC容器实战指南
  • GaussDB view视图的用法
  • 分布式光伏发电项目简易故障录波装置介绍
  • [硬件电路-78]：模拟器件 - 从宏观到微观：高频信号下电路与光路的特性演变与挑战
  • Hexo - 免费搭建个人博客05 - 更新个人博客
  • GUI简介 - OpenExo
  • 回顾 Palantir：八年之旅的反思
  • ​​SBOM 软件供应链安全(转)
  • haproxy的七层代理
  • Day01_C++编程
  • Ollama（3）模型迁移和API使用
  • Modbus协议详解与c#应用
  • 重写 与 重载
  • pig cloud框架中引入websocket
  • nginx websocket 代理 断网后 再联网 不能连接
  • Windows下编译UTF8-CPP
