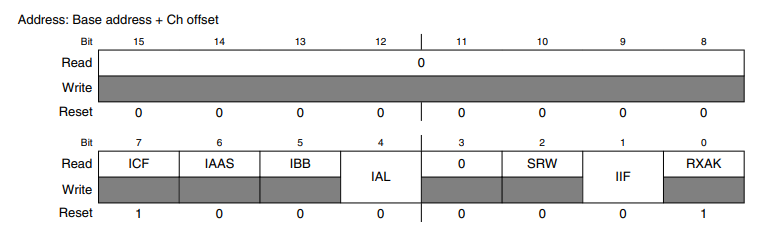

I2Cx_I2SR寄存器

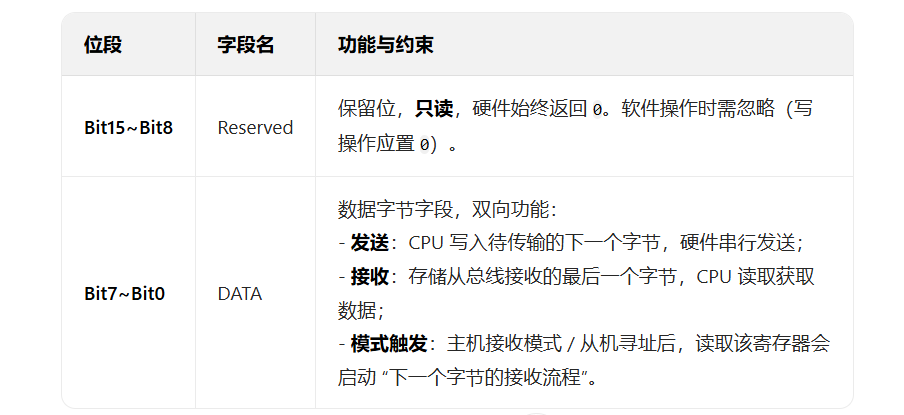

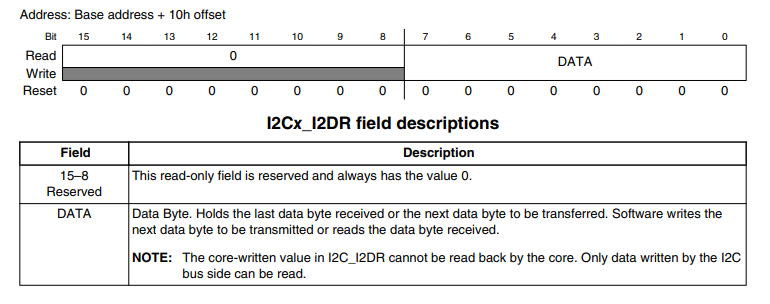

I2Cx_I2DR寄存器

前言：

本文基于I.MX 6ULL处理器介绍I2C控制器，I2C控制器关键特征如下：

与 I2C 总线标准兼容；
多主机操作（支持多设备同时作为主机竞争总线）；
可通过软件编程选择 64 种不同的串行时钟频率之一（灵活适配不同通信速率需求）；
软件可配置的应答位（ACK/NACK 可按需设置）；
中断驱动的逐字节数据传输（每传输 1 字节触发一次中断，便于软件处理）；
仲裁丢失中断（多主机竞争总线失败时触发），并自动从主机模式切换为从机模式；
寻址识别中断（从机被寻址时触发）；
启动（Start）和停止（Stop）信号的生成 / 检测；
重复启动（Repeated Start）信号的生成；
应答位（ACK）的生成 / 检测；
总线繁忙检测（判断 I2C 总线是否被占用）；

I2C协议

I2C总线具有两根通信线，其中数据线SDA（Serial Data) 用于收发数据，时钟线SCL (Serial Clock) 用于通信双方时钟同步；

I2C总线为多主机总线，挂载于I2C总线的器件分为主机与从机，主机有权发起和结束一次通信，从机只能被主机呼叫；

结论：

1. 总线空闲时，SCL 与 SDA 皆为高电平；

2. 挂载于I2C总线的设备具有唯一的地址；

3. 任何时刻只能存在一个主机；
4. 起始信号只能由主机产生；

5. 终止信号只能由主机产生；

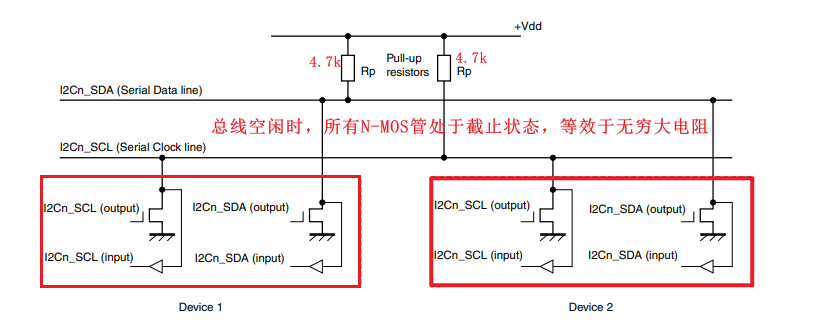

线与逻辑：

总线电平为高电平，当且仅当所有设备都释放总线（输出高阻态，由上拉电阻拉至高电平）；
只要有一个设备拉低总线（输出低电平），总线电平为低电平；

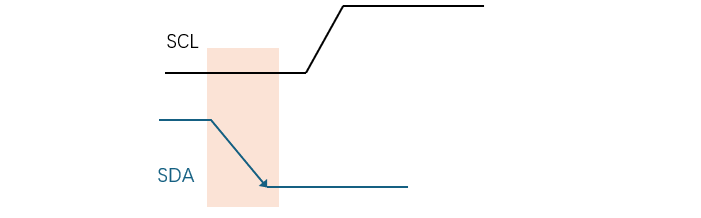

起始信号

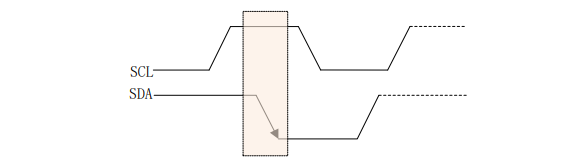

起始信号：SCL高电平期间，SDA从高电平切换到低电平；

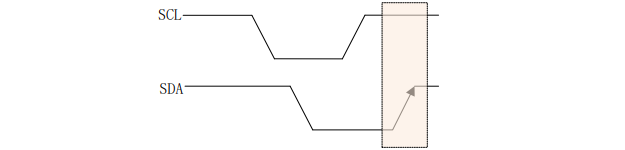

终止信号

终止信号：SCL高电平期间，SDA从低电平切换到高电平；

应答信号

应答信号（ACK) : 在单字节数据传输后的第9个时钟周期内，SCL保持低电平期间，SDA线被接收设备主动拉低；

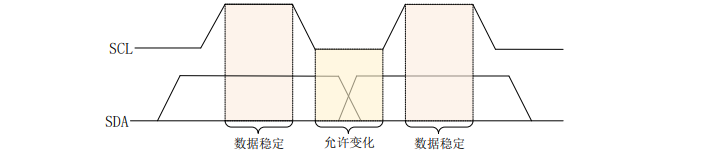

数据传输

当时钟线SCL低电平期间，允许数据线SDA上的信号发生变化，此时发送方可向数据线SDA写入一位数据；
当时钟线SCL高电平期间，不允许数据线SDA上的信号发生变化，此时接收方从数据线SDA读取一位数据；

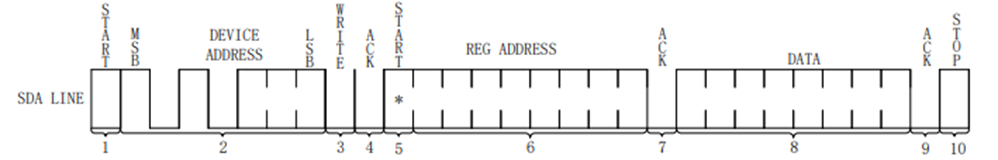

单字节写时序

1. 主机发送起始信号标志通信开始；

2. 主机发送 I2C 设备地址，由于 I2C 器件具有唯一的设备地址，通过发送具体的设备地址来决定访问具体的I2C设备，主机发送 I2C 设备地址， 8 位数据中高 7 位是设备地址，最后 1 位是读写位，1 表示读操作，0 表示写操作；

示例：假设从机地址为0x1E，二进制为 0001 1110，写操作最低位为0，则写操作的地址字节为：(0x1E << 1) | 0 = 0x3C，二进制为 0011 1100；

3. WRITE代表读写位， 0 表示写操作，1 表示读操作；

4. 从机发送应答信号ACK；

5. 发送重复启动信号，若直接发送寄存器地址，导致从机无法区分寄存器地址与新的从机地址，从机的逻辑是只要总线被占用，主机可能随时发送新的从机地址来切换目标设备；

例如：

主机可能先和从机 A 通信（发 A 的地址），然后不释放总线，直接发从机 B 的地址（切换到 B）；

重复起始信号（Repeated Start）的核心作用是在不释放总线的前提下，切换到当前从机的下一个通信阶段，保证写操作的连续性与原子性；

6. 发送待写入数据的寄存器地址，从机如何区分寄存器地址与数据，从机内部通过状态切换，结合已完成的通信阶段来解析字节意义，关键分为两步：

一从机地址（写）被确认后，下一字节为寄存器地址

主机先发送从机地址 + 写位（R/W=0）：表示主机要向该从机写入数据；
从机若地址匹配，会返回ACK 应答，此时，从机内部状态机切换为等待接收寄存器地址；
因此，从机明确：在从机地址 ACK之后，主机发送的第一个字节必然是寄存器地址（ I2C 写操作的协议约定）；

二寄存器地址被确认后，下一字节为待写入的数据

主机发送寄存器地址，从机解析后返回ACK 应答，此时，从机内部状态机切换为等待接收写入数据；
因此，从机明确：在寄存器地址 ACK之后，主机发送的下一个字节必然是要写入该寄存器的数据（I2C 写操作的协议约定）；

7. 从机发送的 ACK 应答信号；

8. 发送要写入寄存器的数据；

9. 从机发送应答信号ACK ；

10. 主机发送停止信号；

单字节读时序

主机发送起始信号；
主机发送要读取的 I2C 从设备地址。
读写控制位，因为向 I2C 从设备发送待读取的寄存器地址，所以该位为写信号；
从机发送的 ACK 应答信号；
重新发送 START 信号；
主机发送要读取的寄存器地址；
从机发送的 ACK 应答信号；
重新发送 START 信号；
重新发送要读取的 I2C 从设备地址；
读写控制位，因为下阶段为从 I2C 从设备寄存器中读取数据，所以该位为读信号；
从机发送的 ACK 应答信号；
从 I2C 从设备寄存器中读取的数据；
主机发出NACK信号，表示读取完成，从机不再发送数据；
主机发出 STOP 信号，停止 I2C 通信；

若主机想读取从机某个特定寄存器的数据，必须先让从机知道要读哪个寄存器，但读操作的通信方向是从机→主机，主机无法在读请求中直接传递寄存器地址，因此 I2C协议设计了先写后读 的流程：

主机先发送从机地址 + 写位（R/W=0）：这一步骤为伪写操作，目的是向从机传递要读取的寄存器地址；
从机应答（ACK）后，主机发送目标寄存器地址，从机再次应答（ACK），此时从机已记录主机要读此寄存器；
主机发送重复起始信号（Sr）（不释放总线，保持通信连续性）；
主机再次发送从机地址 + 读位（R/W=1）：这一步骤为实际的读请求，告诉从机现在要读取从机刚才记录的寄存器地址对应的数据；
从机应答（ACK）后，开始通过 SDA 线输出目标寄存器的数据，主机接收数据；

I2C控制器

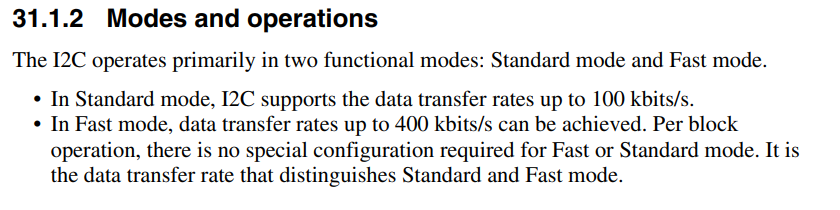

功能模式

标准模式（Standard mode）：最高速率 100 kbit/s，兼容性极佳（几乎所有 I2C 设备都支持），但速度较慢，适用于对吞吐量要求不高的场景；
快速模式（Fast mode）：最高速率 400 kbit/s，适用于对速度敏感的场景（如高速传感器、短距离高吞吐量通信），但需注意：快速模式对SDA/SCL 引脚的驱动能力要求更高，且必须确保从机设备支持快速模式，否则可能通信失败；

引脚复用

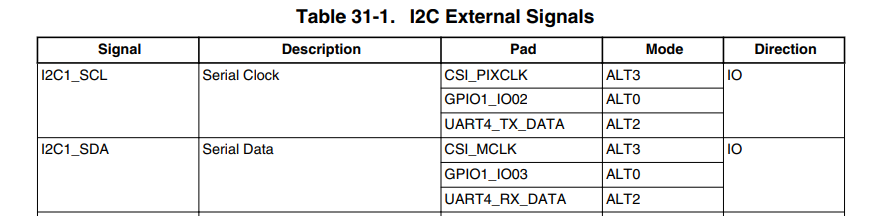

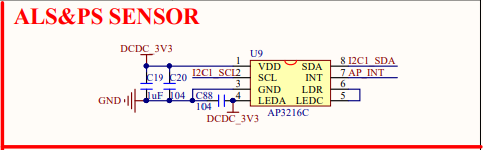

UART4_TX_DATA引脚可以复用为I2C1_SCL，UART4_RX_DATA引脚可以复用为I2C1_SDA引脚，配置引脚复用寄存器如下：

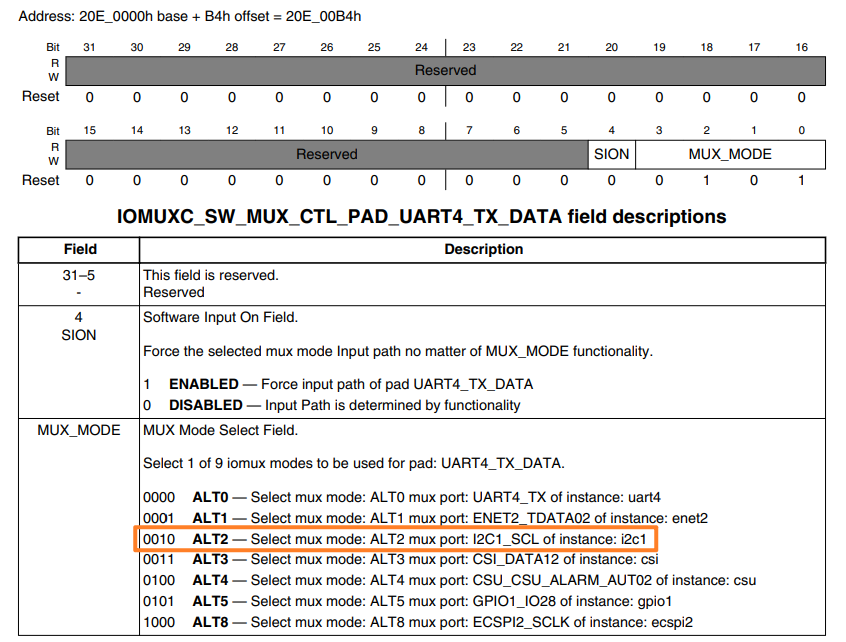

IOMUXC_SW_MUX_CTL_PAD_UART4_TX_DATA寄存器

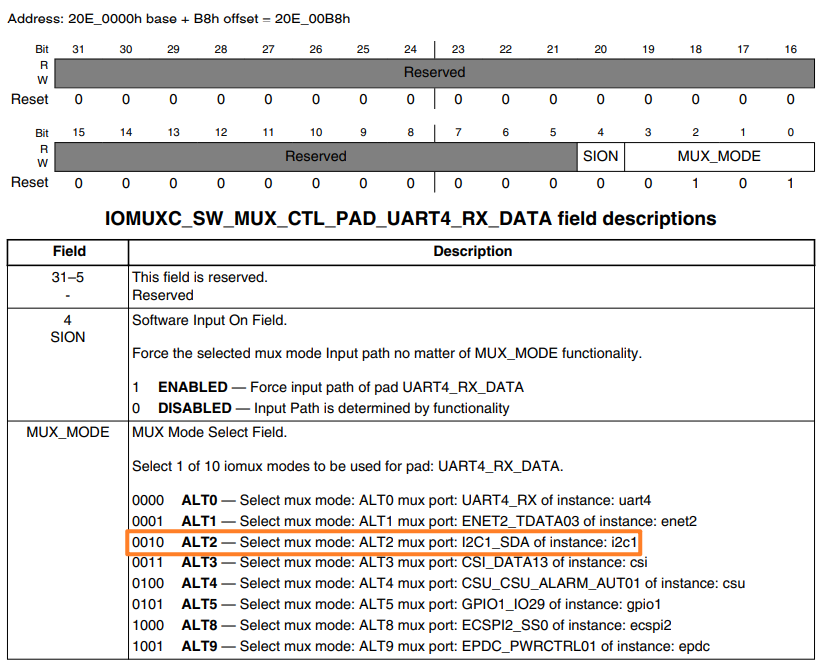

IOMUXC_SW_MUX_CTL_PAD_UART4_RX_DATA寄存器

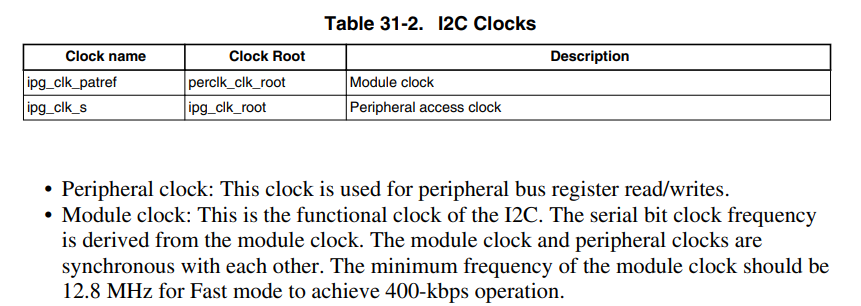

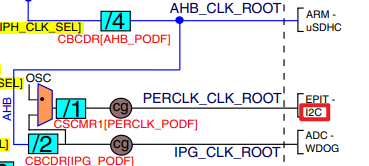

时钟源

假定CSCMR寄存器PERCLK_PODF位配置为1分频，则IPG_CLK_ROOT=PERCLK_CLK_ROOT=66MHz

Peripheral clock：用于外设总线寄存器的读写，当 CPU 要访问 I2C 外设的寄存器时，需要此时钟来同步操作，确保寄存器读写的正确性；

Module clock：I2C 的功能时钟。I2C 的SCL 的频率诞生于模块时钟，模块时钟和外设时钟是同步的，对于快速模式（400kbps），模块时钟的最小频率应该是 12.8MHz，这样才能实现 400kbit/s 的操作；

仲裁逻辑

I2C 总线为共享资源，若多个主设备同时驱动总线，会导致数据传输出错，但是I2C 总线支持多个设备可作为主机发起通信，当多个主设备同时尝试控制总线时，仲裁（Arbitration）是解决冲突的机制：通过硬件逻辑决定哪个主设备继续控制总线，哪个主设备放弃控制总线；

仲裁方案

I2C 仲裁分为时钟同步和数据仲裁两个阶段，共同确保总线控制权的公平分配；

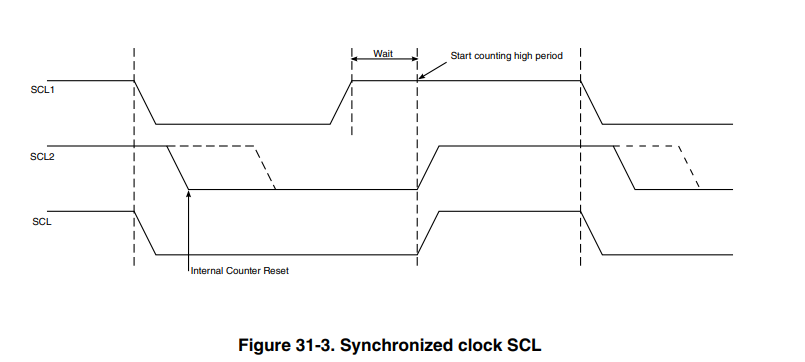

阶段一: 时钟同步（Clock Synchronization）

当多个主设备同时请求总线时，总线的 SCL 时钟由所有竞争设备的时钟协商生成：

低电平时段：取所有设备中最长的低电平时段（因为 I2C 是开漏 / 开集电极输出，只要有一个设备拉低 SCL，总线就保持低电平。因此，低电平持续时间由 “最慢” 的设备决定）。
高电平时段：取所有设备中最短的高电平时段（当所有设备释放 SCL，上拉电阻将总线拉至高。此时 “最快” 完成高电平计数的设备会先拉低 SCL，因此高电平持续时间由 “最快” 的设备决定）。

时钟同步的本质是：让所有主设备的 SCL 时序 “对齐”，为后续数据传输提供统一的时钟基准。

阶段二：数据仲裁（Data Arbitration）

时钟同步后，主设备开始通过 SDA 传输数据，数据仲裁是逐位进行，核心逻辑是线与逻辑（开漏输出+ 上拉电阻）

每个主设备在发送每一位时，会同时检测 SDA 的实际电平是否与自己发送的电平一致。
若主设备 A 发送高电平，但检测到 SDA 实际是低电平（说明有其他主设备 B 发送了低电平），则主设备 A 失去仲裁权。
失去仲裁的设备会：
立即切换为从机接收模式（停止主动驱动 SDA，改为被动接收）；
硬件设置状态寄存器的仲裁丢失标志，供软件查询；
不生成停止条件（避免干扰总线，让胜利的主设备继续通信）；

中断

I2C模块仅产生一个中断，可通过设置 I2C_I2CR 寄存器的 [IIEN] 位（中断使能位）来使能该中断，在以下任意一种情况下会触发中断：

一个字节传输完成（中断在第 9 个时钟的下降沿被置位）；
在从机接收模式下，接收到与自身特定地址匹配的地址；
失去仲裁权（Arbitration is lost）；

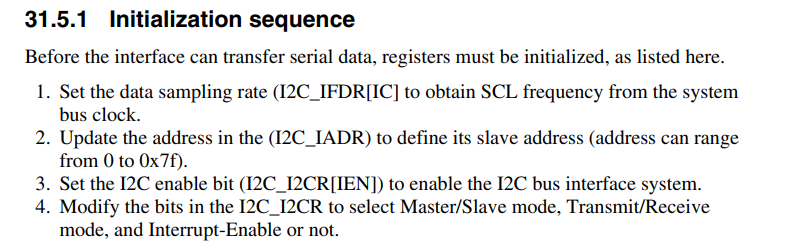

初始化顺序

设置数据采样率（配置 I2C_IFDR 寄存器的 [IC] 位），以从系统总线时钟生成 SCL 频率；
更新 I2C_IADR 寄存器中的地址，定义其从机地址（地址范围为 0 到 0x7F）；
设置 I2C_I2CR 寄存器的 [IEN] 位（I2C 使能位），以启用 I2C 总线接口系统；
修改 I2C_I2CR 寄存器的位，选择主 / 从模式、发送 / 接收模式，以及是否使能中断；

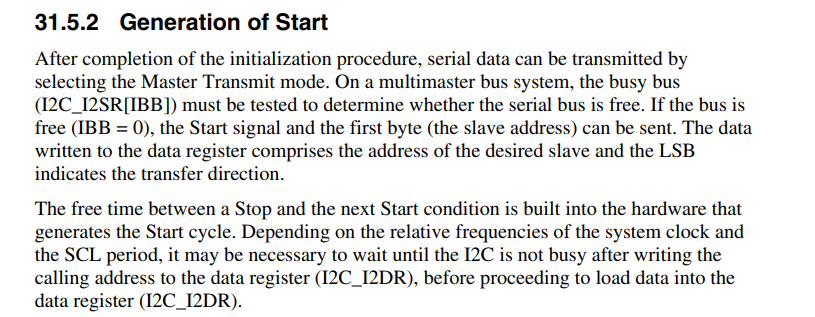

生成起始信号

I2C 支持多主机共享总线，因此发送起始信号前必须检测总线状态：

I2C_I2SR[IBB]（总线忙标志）：IBB=1表示总线正被占用（其他主机在通信），IBB=0表示总线空闲；
只有IBB=0时，当前主机才能发起始信号（Start），否则强行发送会引发总线冲突，导致仲裁失败；
终止信号（stop) 与下一个起始信号 (Start) 之间的空闲时间（Bus Free Time）由硬件自动生成，无需软件额外延时；
发送设备地址时，主机将发送的数据（从机地址 + 读写位）需先写入I2C_I2DR寄存器；

起始信号由硬件自动产生，触发条件是：

软件配置 I2C 为主机模式（通过 I2C_I2CR 的 MSTA 位置位）；
总线空闲（IBB = 0）；
软件向 I2C_I2DR 写入第一个字节（从机地址 + 读写位）；

数据传输过程

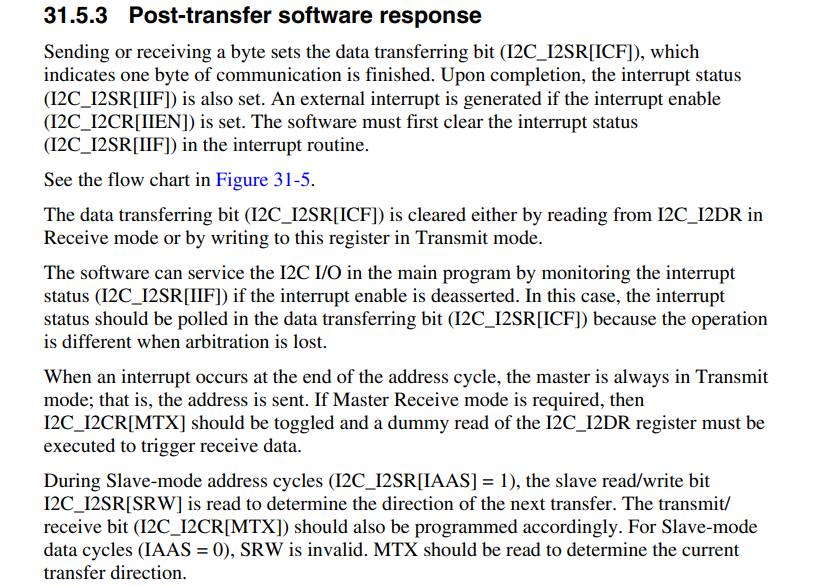

传输完成的双重标志（ICF + IIF）

ICF（数据传输位）：单字节传输完成时硬件自动置位，表明一个字节的收发已完成，需通过读 / 写 I2C_I2DR 清除（接收时读、发送时写）；
IIF（中断状态位）：单字节传输完成时硬件自动置位，若 IIEN 使能则触发中断，需软件显式清除（写 0 到 I2C_I2SR[IIF]），否则中断会持续触发；

主机发送模式→主机接收模式

当主机读取从机的寄存器中的数据时，若从机已经获得主机要读取的寄存器地址，流程如下：

先发送读地址：主机需先发送从机地址 + 读位（LSB=1），告诉从机读取数据—— 这一步必须工作在发送模式（MTX=1）；
再接收从机数据：从机应答地址后，会开始向主机发送数据 —— 这一步主机必须切换到接收模式（MTX=0），接收模式仅通过输入电路采样 SDA 上的电平；

当主机从发送模式切换到接收模式（MTX=0）后，硬件状态机处于等待接收启动的初始状态；此时：

若不执行 "虚拟读取"，硬件不会启动 "采样 SDA→锁存数据"的流程，从机发送的数据会被忽略。
执行 "虚拟读取" 后，硬件会认为 "软件已准备好接收数据"，从而激活采样逻辑，开始接收从机发送的第一个字节；

当主机发送完从机地址 + 读位，主机需切换为接收模式并且进行虚拟读取，方案如下：

清除 I2C_I2CR[MTX]（改为接收模式）；
读取 I2C_I2DR（虚拟读取，触发接收数据）；

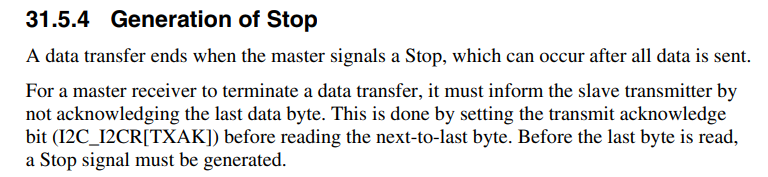

生成终止信号

主机接收模式终止信号生成方案：

假设主机需接收 3 个字节后终止传输，流程如下：

主机发送起始信号→发送从机地址 + 读位→从机 ACK→进入接收模式；
接收第 1 个字节→设置I2C_I2CR[TXAK] = 0（发送ACK）→从机继续发送第 2 个字节；
接收第 2 个字节→设置 I2C_I2CR[TXAK] = 1（发送 NACK）→从机发送第 3 个字节；
接收第 3 个字节→硬件自动生成停止信号→从机检测到 NACK + 停止信号，终止发送；

注意：主机接收第 N-1 字节时，需提前配置 TXAK=1（NACK），让从机在发送第 N 字节后收到 NACK，从而停止发送；

主机发送模式终止信号生成方案：

假设主机发送一个字节后终止传输，流程如下：

从机接收寄存器地址后，返回 ACK；
硬件置位 ICF（地址传输完成），软件检测到 ICF=1 后，向 I2C_I2DR 写入单字节数据 0xAB（硬件自动清除 ICF）；
硬件逐位发送数据，从机接收后返回 ACK；
硬件再次置位 ICF（数据传输完成）；
硬件检测到 ICF=1 （表示当前字节已发送完成且从机发送ACK）且 I2C_I2DR 寄存器在 ICF=1 后的一个 SCL 周期内未被软件写入新数据，硬件判定当前字节是最后一个字节；
硬件自动生成停止信号（P）；

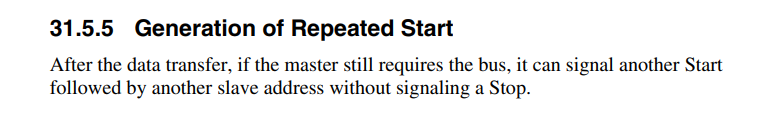

生成重启信号

向I2C 控制寄存I2C_CR的 RSTA 位写 1，触发硬件自动生成重启信号；

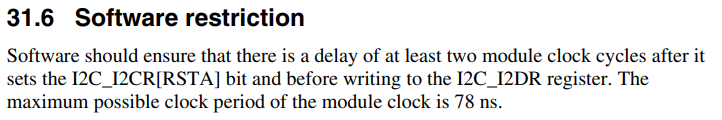

在设置 I2C_I2CR[RSTA] 位之后，且在写入 I2C_I2DR 寄存器之前，至少有两个模块时钟周期的延迟，该模块时钟的最大可能时钟周期为 78 ns；

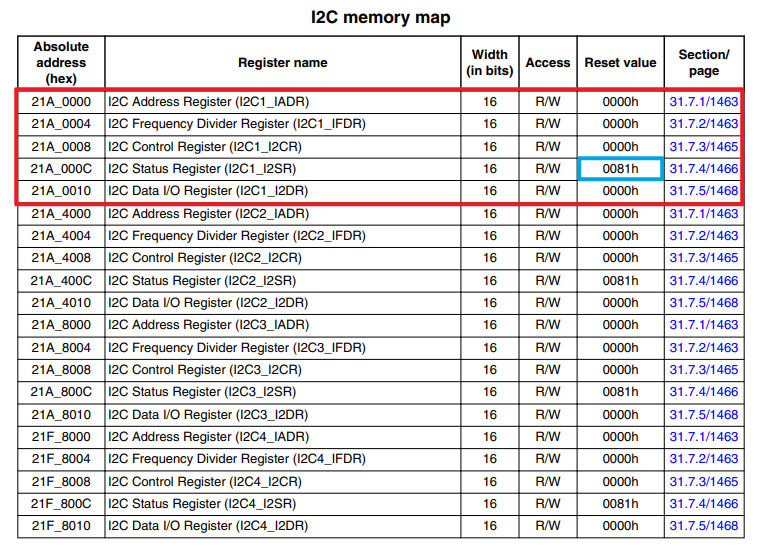

I2C Memory Map

I2C寄存器

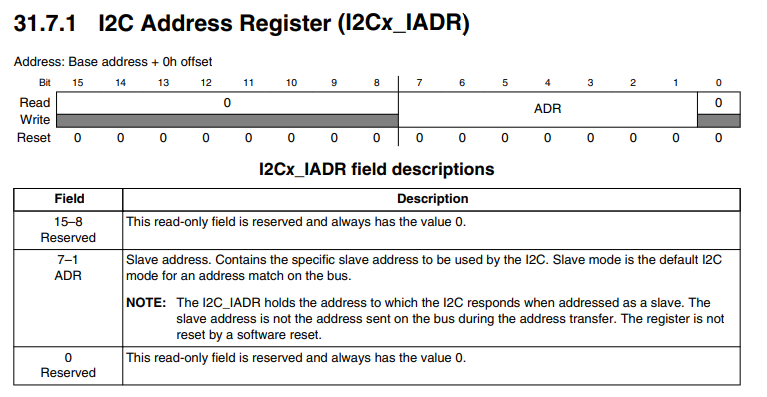

I2Cx_IADR寄存器

bit[7:1]: 存储I2C设备作为从机时的的响应地址，当总线上的主机发送地址时，从机将总线地址与 ADR 字段比较，若匹配则触发从机模式；

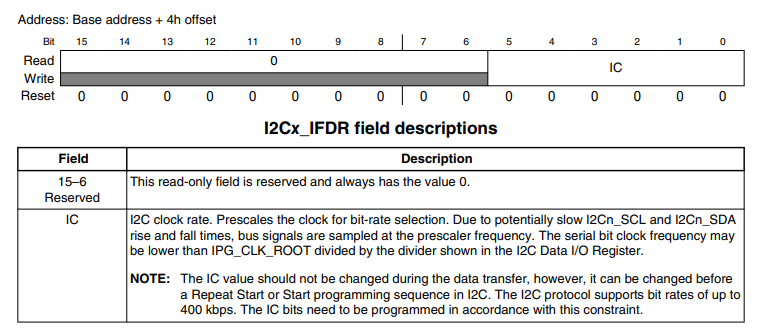

I2Cx_IFDR寄存器

I2C_IFDR（I2C Frequency Divider Register）是 I2C 时钟分频寄存器，通过配置其 IC 字段选择分频系数，将 PERCLK_ROOT（外设根时钟）分频为 I2C 模块的工作时钟，最终决定 SCL 频率；

假设IPG_CLK_ROOT=PERCLK_ROOT=66MHz，选择通信速度为标准模式(100kbit/s)，IC字段配置方案如下：

计算分频系数：分频系数 = PERCLK_ROOT / SCL 频率 =66MHz/100kHz=660；

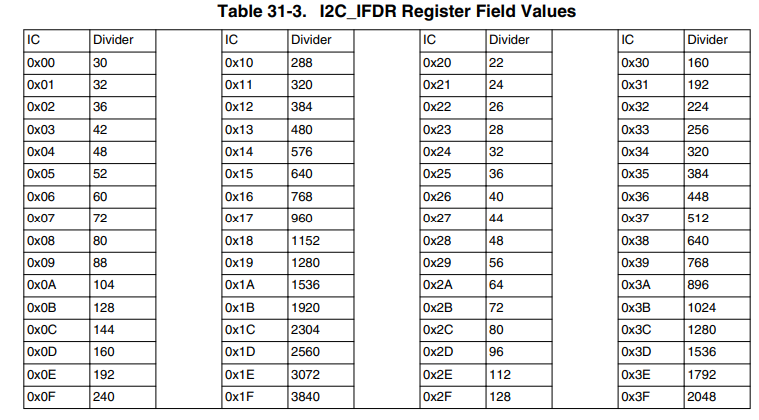

匹配分频系数与 IC 字段：查阅 I2C_IFDR 分频表，找到最接近 660 的分频系数，表中 IC=0x15 对应分频系数 640（最接近 660）；

验证实际 SCL 频率：实际 SCL = 66MHz/640=103.125kHz，与 100kHz 的误差在 I2C 标准模式容差（±5%）范围内，可正常通信；

I2Cx_I2CR寄存器

bit7：IEN位，I2C 模块使能位 ，若配置为1表示使能 I2C 模块，同时控制模块的软件复位（写 0 会触发内部复位）；若配置为0表示禁用 I2C 模块；

bit6：IIEN（I2C Interrupt Enable)，中断使能位，若配置为 1表示使能 I2C 中断，当状态寄存器 I2C_I2SR[IIF]（中断标志）置 1 时，触发中断；若配置为 0表示禁用中断，但 I2C_I2SR[IIF] 仍会正常置 1（仅不触发中断）；

bit5：MSTA（Master/Slave Mode Select)，主从模式选择位，

置 1：切换为主模式（Master Mode）；
置 0：切换为从模式（Slave Mode）；

bit4: MTX（Transmit/Receive Mode Select），收发模式选择位，决定主机 / 从机模式下的传输方向；

主机模式：
置 1：发送模式（Transmit，主机向从机写数据）；
置 0：接收模式（Receive，主机从从机读数据）；

从机模式：
SRW=1（主机读从机）：从机需发送数据，MTX=1（发送模式）；
SRW=0（主机写从机）：从机需接收数据，MTX=0（接收模式）；

bit3：TXAK（Transmit Acknowledge Enable），应答使能位，用于控制 I2C 总线在第 9 个时钟周期的 SDA 电平：

置 0：发送应答（ACK）（SDA 拉低）；
置 1：发送非应答（NACK）（SDA 保持高）；

bit2: RSTA（Repeat Start)，用于生成重复起始信号：

置 1：生成重复起始信号（Repeated Start）；
置 0：无操作；
