LP-MSPM0G3507学习--09定时器之四输出PWM

关键函数

1.概述

PWM即脉冲宽度调制，主要有两个参数要设置：

1.脉冲波的周期T

2.脉冲波的占空比

2.配置

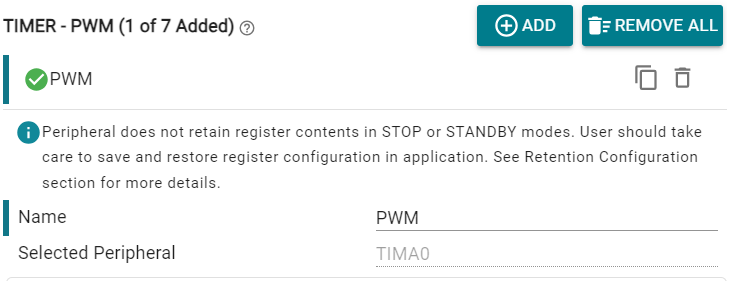

首先启动，选择TIMER-PWM，在右上角点击“+",可以起名为PWM

图1

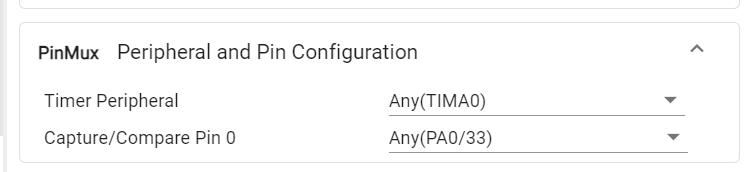

 这是发现定时器已经选定了，可以向下移到PinMux peripheral and Pin Configuration

图2

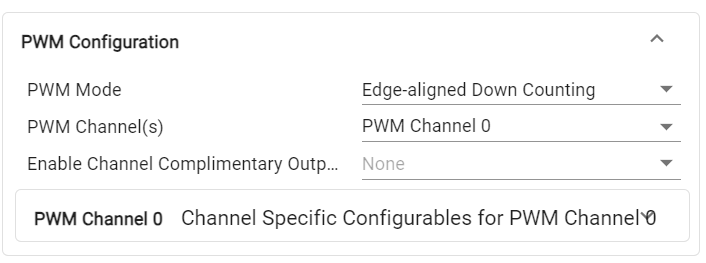

 这时可以选择定时器，比如选TIMA0,但是TIMA0有4组输出通道（每组2个管脚，输出正反），这里只有一个，这时向上移到基础配置BAsic Configuration中的PWM Configuration：

图3

这是可以看出有PWM模式（4种）、通道选择（4种）、以及是否启动互补通道输出，如果通道选了4个，互补通道也选了，那么就图1出现更多的选择了。

我们需要将PA0管脚（33管脚）连接的LED灯设计为呼吸灯，查找MSPM0G9013的数据手册，在Table 6-3. Signal Descriptions中我们发现其为TIMA0的通道0的输出端，所以选择TIMA0，PA0。

具体的配置顺序可以如下：

1. 添加PWM，暂时不管选择哪一个定时器
2. 进行基本配置Basic Configuration，具体内容下面再讲，此时不涉及具体的定时器
3. 进行PinMux Peripheral and Pin Configuration选择，这里具体的要选择定时器及输出管脚了。输出管脚也不需要查看数据手册，可以首先选择定时器，然后在在管脚选项下查看即可。

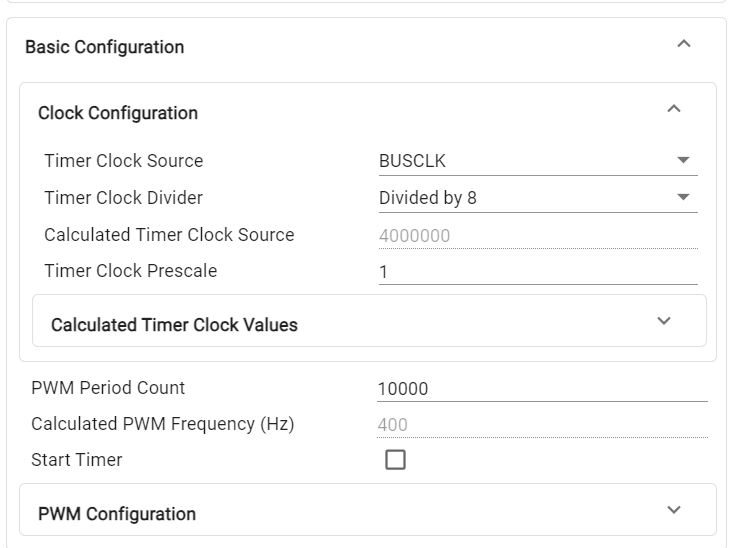

3.基本参数配置

基本的参数主要包括时钟选择、PWM波的周期、占空比等，其中PWM配置部分会影响外设。

具体以实例来讲解。

例9-1.利用PWM实现呼吸灯

呼吸灯,也被称为闪烁提示灯,是一种特殊的光信号显示方式。它的亮度会呈现渐进性的变化,由明亮逐渐转为暗淡,模仿了人的呼吸节奏。我们要让IO口上输出一个可调的电平，这时我们就要用到PWM。

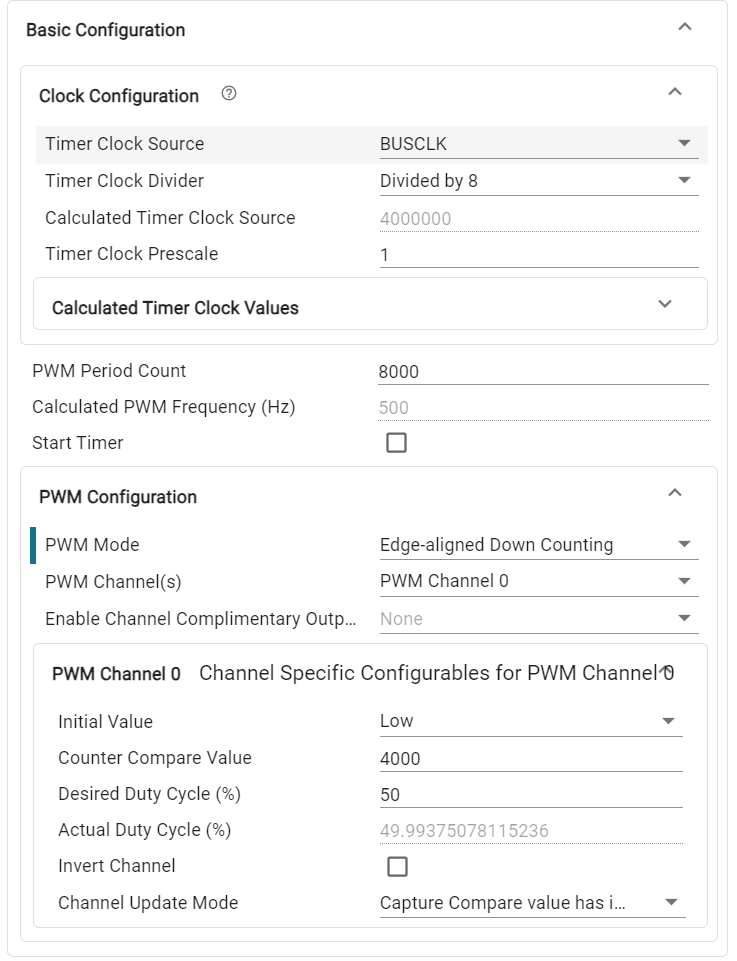

前面已经说来需要选择TIMA0的通道1，即PA0管脚（33管脚），我们输出1路PWM波，占空比初始值为50%，频率为500Hz，其他采用缺省数据

图4

在主循环中按照5S一周期的顺序将占空比从10%---90%-10%，步进为2%

---------------------------------------------------------------------------------------------------------------------------------
