三维空间中的向量与坐标系变换：数学原理与C++实现

一、向量与坐标平面的夹角计算

在三维几何中，向量与平面的夹角定义为向量与其在平面上的投影之间的锐角。设向量 $\mathbf{n}=(a,b,c)$，其模长为 $\Vert \mathbf{n}\Vert =\sqrt{a^2+b^2+c^2}$。各坐标平面的法线向量分别为：

• XY平面：${\mathbf{m}}_{xy}=(0,0,1)$
• YZ平面：${\mathbf{m}}_{yz}=(1,0,0)$
• ZX平面：${\mathbf{m}}_{zx}=(0,1,0)$

向量与平面的夹角 $\varphi$ 满足：
$$\sin \varphi =\frac{|\mathbf{n}\cdot \mathbf{m}|}{\Vert \mathbf{n}\Vert }$$
由此可得夹角计算公式：

1. 与XY平面夹角：
   $${\varphi }_{xy}=\arcsin \left(\frac{|c|}{\sqrt{a^2+b^2+c^2}}\right)$$

2. 与YZ平面夹角：
   $${\varphi }_{yz}=\arcsin \left(\frac{|a|}{\sqrt{a^2+b^2+c^2}}\right)$$

3. 与ZX平面夹角：
   $${\varphi }_{zx}=\arcsin \left(\frac{|b|}{\sqrt{a^2+b^2+c^2}}\right)$$

当向量平行于平面时（如 $c=0$ 时与XY平面平行），夹角为 $0^{\circ }$；当向量垂直于平面时（如 $a=b=0$ 时与XY平面垂直），夹角为 $90^{\circ }$。

二、局部坐标系的建立与变换原理

1. 局部坐标系的建立

给定两个正交向量 ${\mathbf{n}}_1=(a,b,c)$ 和 ${\mathbf{n}}_2=(d,e,f)$（满足 ${\mathbf{n}}_1\cdot {\mathbf{n}}_2=0$），以及原点 $P=(l,m,n)$。通过叉积计算第三个正交基：
$${\mathbf{n}}_3={\mathbf{n}}_1\times {\mathbf{n}}_2=(bf-ce,cd-af,ae-bd)$$

归一化基向量：
$$\begin{array}{rl}{\mathbf{u}}_1& =\frac{{\mathbf{n}}_1}{\Vert {\mathbf{n}}_1\Vert }=\left(\frac{a}{{\lambda }_1},\frac{b}{{\lambda }_1},\frac{c}{{\lambda }_1}\right)\\ {\mathbf{u}}_2& =\frac{{\mathbf{n}}_2}{\Vert {\mathbf{n}}_2\Vert }=\left(\frac{d}{{\lambda }_2},\frac{e}{{\lambda }_2},\frac{f}{{\lambda }_2}\right)\\ {\mathbf{u}}_3& =\frac{{\mathbf{n}}_3}{\Vert {\mathbf{n}}_3\Vert }=\left(\frac{bf-ce}{{\lambda }_1{\lambda }_2},\frac{cd-af}{{\lambda }_1{\lambda }_2},\frac{ae-bd}{{\lambda }_1{\lambda }_2}\right)\end{array}$$
其中 ${\lambda }_1=\Vert {\mathbf{n}}_1\Vert$, ${\lambda }_2=\Vert {\mathbf{n}}_2\Vert$, ${\lambda }_3=\Vert {\mathbf{n}}_3\Vert ={\lambda }_1{\lambda }_2$。

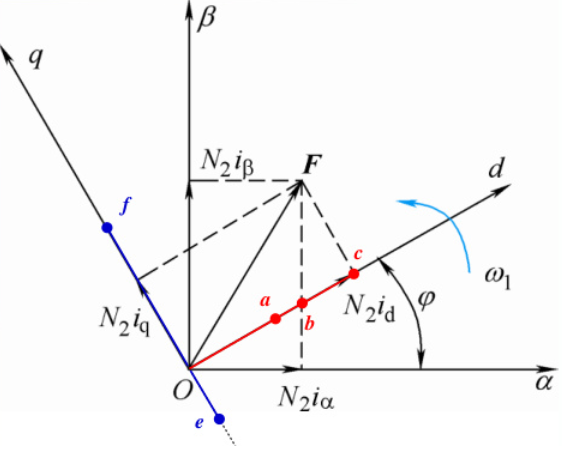

2. 坐标变换原理

正变换（全局→局部）：
$$\left(\begin{array}{c}{x}^{\prime }\\ y^{\prime }\\ z^{\prime }\end{array}\right)=R^T\left(\begin{array}{c}x-l\\ y-m\\ z-n\end{array}\right)$$
其中 $R$ 是以 ${\mathbf{u}}_1,{\mathbf{u}}_2,{\mathbf{u}}_3$ 为列的正交矩阵。

逆变换（局部→全局）：
$$\left(\begin{array}{c}x\\ y\\ z\end{array}\right)=\left(\begin{array}{c}l\\ m\\ n\end{array}\right)+R\left(\begin{array}{c}{x}^{\prime }\\ y^{\prime }\\ z^{\prime }\end{array}\right)$$

三、C++实现与代码分析

#include <iostream>
#include <cmath>
#include <array>// 定义三维向量类型
using Vector3D = std::array<double, 3>;// 向量点积
double dotProduct(const Vector3D& v1, const Vector3D& v2) {return v1[0]*v2[0] + v1[1]*v2[1] + v1[2]*v2[2];
}// 向量叉积
Vector3D crossProduct(const Vector3D& v1, const Vector3D& v2) {return {v1[1]*v2[2] - v1[2]*v2[1],  // i: bf - cev1[2]*v2[0] - v1[0]*v2[2],  // j: cd - afv1[0]*v2[1] - v1[1]*v2[0]   // k: ae - bd};
}// 向量模长
double vectorNorm(const Vector3D& v) {return std::sqrt(dotProduct(v, v));
}// 向量归一化
Vector3D normalize(const Vector3D& v) {double norm = vectorNorm(v);if (norm < 1e-10) return {0.0, 0.0, 0.0};return {v[0]/norm, v[1]/norm, v[2]/norm};
}// 局部坐标系类
class LocalCoordinateSystem {
private:Vector3D P;  // 原点Vector3D u1, u2, u3; // 正交基public:LocalCoordinateSystem(const Vector3D& n1, const Vector3D& n2, const Vector3D& origin) : P(origin) {u1 = normalize(n1);u2 = normalize(n2);u3 = normalize(crossProduct(n1, n2));}// 全局坐标转局部坐标Vector3D globalToLocal(const Vector3D& q_global) const {Vector3D r = {q_global[0]-P[0], q_global[1]-P[1], q_global[2]-P[2]};return {dotProduct(r, u1), dotProduct(r, u2), dotProduct(r, u3)};}// 局部坐标转全局坐标Vector3D localToGlobal(const Vector3D& q_local) const {return {P[0] + q_local[0]*u1[0] + q_local[1]*u2[0] + q_local[2]*u3[0],P[1] + q_local[0]*u1[1] + q_local[1]*u2[1] + q_local[2]*u3[1],P[2] + q_local[0]*u1[2] + q_local[1]*u2[2] + q_local[2]*u3[2]};}
};int main() {// 示例1：标准坐标系平移Vector3D n1 = {1.0, 0.0, 0.0};Vector3D n2 = {0.0, 1.0, 0.0};Vector3D P = {2.0, 3.0, 4.0};LocalCoordinateSystem cs(n1, n2, P);// 测试点变换Vector3D global_point = {3.0, 4.0, 5.0};Vector3D local_point = cs.globalToLocal(global_point);std::cout << "Global (3,4,5) -> Local (" << local_point[0] << "," << local_point[1] << "," << local_point[2] << ")\n";// 示例2：旋转45度的坐标系double theta = M_PI/4;Vector3D n1_rot = {std::cos(theta), std::sin(theta), 0.0};Vector3D n2_rot = {-std::sin(theta), std::cos(theta), 0.0};LocalCoordinateSystem rotated_cs(n1_rot, n2_rot, {0,0,0});Vector3D point = {1.0, 0.0, 0.0};Vector3D rotated_point = rotated_cs.globalToLocal(point);std::cout << "Rotated system: Global (1,0,0) -> Local ("<< rotated_point[0] << "," << rotated_point[1] << "," << rotated_point[2] << ")";
}

关键实现解析

1. 数学运算基础：

   • dotProduct 实现向量点积：$\mathbf{a}\cdot \mathbf{b}=a_x{b}_x+a_y{b}_y+a_z{b}_z$
   • crossProduct 实现叉积：$\mathbf{a}\times \mathbf{b}=(a_y{b}_z-a_z{b}_y,a_z{b}_x-a_x{b}_z,a_x{b}_y-a_y{b}_x)$
   • normalize 确保基向量为单位长度

2. 坐标系类设计：

   • 构造函数自动计算三个正交归一化基
   • 叉积顺序 ${\mathbf{n}}_1\times {\mathbf{n}}_2$ 保证右手坐标系
   • 数值稳定性处理（避免除以零）

3. 坐标变换效率：

   • 全局→局部：通过点积实现投影计算
   • 局部→全局：基向量的线性组合
   • 避免矩阵运算，直接使用向量操作提高效率

应用示例

1. 平移坐标系测试：

   全局坐标 (3,4,5) 在原点 (2,3,4) 的局部坐标系中
   应变换为 (1,1,1)


2. 旋转坐标系测试：

   点 (1,0,0) 在绕z轴旋转45度的坐标系中
   局部坐标应为 (√2/2, -√2/2, 0) ≈ (0.707, -0.707, 0)


四、几何意义与工程应用

1. 向量-平面夹角的物理意义

在工程领域中，向量与平面的夹角具有重要物理意义：

• 在力学中表示力与作用面的关系
• 在光学中描述入射光线与反射面的角度
• 在航空航天中确定飞行器姿态角

2. 局部坐标系的应用价值

局部坐标系变换在以下领域不可或缺：

1. 机器人学：机械臂关节坐标系变换
2. 计算机图形学：相机视图变换
3. 有限元分析：局部应力坐标系
4. 卫星导航：地心坐标系与局部坐标系转换

五、数学深度探讨

1. 正交矩阵的性质

坐标变换矩阵 $R$ 满足正交矩阵的特性：
$$R^{T}R=I\text{且}\det (R)=\pm 1$$
当 $\det (R)=1$ 时为旋转矩阵，保持坐标系定向。本文实现的叉积运算 ${\mathbf{u}}_3={\mathbf{u}}_1\times {\mathbf{u}}_2$ 确保 $\det (R)=1$，构成右手坐标系。

2. 叉积的几何解释

叉积 ${\mathbf{n}}_1\times {\mathbf{n}}_2$ 的模长等于两向量张成的平行四边形面积：
$$\Vert {\mathbf{n}}_1\times {\mathbf{n}}_2\Vert =\Vert {\mathbf{n}}_1\Vert \Vert {\mathbf{n}}_2\Vert \sin \theta$$
这一性质保证了归一化后的 ${\mathbf{u}}_3$ 与 ${\mathbf{u}}_1,{\mathbf{u}}_2$ 正交，且模长为1。

3. 坐标变换的线性代数本质

全局坐标 $Q$ 与局部坐标 $q$ 的关系可表示为：
$$Q=P+Rq$$
其中 $R$ 是旋转矩阵，$P$ 是平移向量。这正是刚体变换的矩阵表示，保持了距离和角度不变性。

结语

本文从基础几何概念出发，深入探讨了向量与平面夹角的计算原理，系统阐述了基于正交向量的局部坐标系建立方法，并给出了高效的C++实现。这些技术在机器人运动学、计算机视觉、物理仿真等领域具有广泛应用价值。通过正交矩阵和向量运算的紧密结合，我们实现了精确且高效的坐标变换，为三维几何处理提供了坚实的数学和工程基础。
