西门子 S7-1500 信号模块硬件配置全解析：从选型到实战

在西门子 S7-1500 PLC 的控制系统中，信号模块是连接 CPU 与现场设备的 “神经末梢”，其性能直接影响系统的响应速度、控制精度和稳定性。本文将系统梳理 S7-1500 信号模块的类型划分、核心特点、技术参数及通信接口配置，为硬件选型和系统搭建提供全面参考。

一、信号模块的核心定位与分类

信号模块作为 CPU 与传感器、执行器之间的桥梁，承担着信号转换与传输的关键作用。S7-1500 系列将信号模块按功能分为两大类：

1. 数字量模块：离散信号的高速传输

• 数字量输入模块（DI）：接收按钮、接近开关等设备的开关量信号，将物理信号转换为 PLC 可识别的电信号。
• 数字量输出模块（DO）：将 CPU 的控制指令转换为开关信号，驱动电磁阀、接触器等执行元件。
• 混合模块（DIDO）：集成输入 / 输出功能，适合空间受限的场景。

2. 模拟量模块：连续信号的精准处理

• 模拟量输入模块（AI）：采集温度、压力等连续变化的物理量（如 4-20mA 电流信号），转换为数字量供 CPU 运算。
• 模拟量输出模块（AO）：将 CPU 的数字指令转换为连续的模拟信号（如 0-10V 电压），用于控制调节阀、变频器等设备。
• 混合模块（AIAO）：同时支持模拟量输入 / 输出，简化复杂系统的模块配置。

二、信号模块的五大核心优势

S7-1500 系列信号模块在设计上充分体现了 “高效、灵活、可靠” 的特点：

1. 高密度与空间优化

模块宽度最窄仅 25mm，中央机架最多可扩展 32 个模块，64 通道数字量模块和 16 通道模拟量模块支持热插拔，极大节省控制柜空间，适合高密度控制场景（如汽车焊装线）。

1. 超快速响应能力

数字量输入模块延迟低至 50µs，模拟量模块 8 通道转换时间仅 125µs，配合 400MBaud 的背板总线速度（较前代提升 40 倍），确保高速生产线的实时控制需求。

1. 通道级诊断与维护便捷

所有模块支持通道级故障诊断，通过红色 LED 指示灯可快速定位断线、过压等问题；电子识别码功能让模块更换时自动匹配配置，减少停机时间。

1. 人性化设计简化接线

采用统一 40 针前连接器，集成短接片和预接线功能；盖板自带电路接线图，双卡位设计可收纳多余电缆，大幅降低接线错误率。

1. 抗干扰性能强化

模拟量模块配备专用电缆屏蔽附件，电源线与信号线物理分离走线，有效抵御电磁干扰，确保在电机、变频器密集的工业环境中稳定运行。

三、数字量模块选型：参数对比与场景匹配

数字量模块的选型需重点关注通道数量、响应速度、电气隔离等参数，以下为常见型号的核心技术指标：

1. 35mm 宽数字量输入模块（主流选型）

型号	订货号	输入点数	额定电压	输入延迟	核心特性	典型应用
DI 16×DC 24V HF	6ES7521-1BH00-0AB0	16	DC 24V	0.05~20ms（可设置）	支持等时同步、沿触发中断	高速流水线上的工件检测
DI 32×DC 24V HF	6ES7521-1BL00-0AB0	32	DC 24V	0.05~20ms（可设置）	2 组电势隔离，通道级 LED 诊断	大规模设备状态监控
DI 16×DC 24V SRCBA	6ES7521-41BH50-0AA0	16	DC 24V	3ms	不支持等时同步、沿触发中断
DI 16×AC 230V BA	6ES7521-1FH00-0AA0	16	AC 230V	20ms	4 组电势隔离，适合强电环境	高压设备的状态反馈

2. 25mm 宽数字量输入模块（空间优先场景）

型号	订货号	输入点数	输入延迟	特点	适用场景
DI 32×DC 24V BA	6ES7521-1BLI0-0AA0	32	0.2~4.8ms（不可设置）	自带前连接器，节省空间	小型设备的密集信号采集
DI 16×DC 24V BA	6ES7521-1BHI0-0AA0	16	0.2~4.8ms（不可设置）	支持诊断中断	空间受限的 OEM 设备

3. 数字量输出模块关键参数

35mm宽数字量输出模块类型和技术参数

数字量输出模块	DQ16×DC 24V/	DQ32×DC 24V/	DQ8×DC 24V/	DQ8×AC230V/	DQ8×AC230V/
	0.5A ST	0.5A ST	2A HF	5AST	2A ST
订货号	6ES7522-1BH00-0AB0	6ES7522-1BL00-0AB0	6ES7522-1BF00-0AB0	6ES7522-5HF00-0AB0	6ES7522-5FF00-0AB0
输出点数	16DO，2个电势组	32DO，4个电势组	8DO，2个电势组	8DO，8个电势组	8DO，8个电势组
输出类型	晶体管			继电器	晶闸管
通道间电气隔离	×			√
额定输出电流	0.5A		2A	5A	2A
继电器线圈电压	-			DC 24V	-
额定输出电压	DC.24V			AC230V
支持时钟同步	√		×	×	×
诊断中断	√				×
通道诊断LED指示	×		√（红色LED指示灯）	×
模块诊断LED指示	√（红色LED指示灯）
替换值输出	√

25mm宽数字量输出模块类型和技术参数

数字量输出模块	DQ32×DC 24V/0.5A BA	DQ 16×DC 24V/0.5A BA
订货号	6ES7522-1BL10-0AA0	6ES7522-1BH10-0AA0
输出点数	32DO，4个电势组	16DO，2个电势组
输出类型	晶体管
通道间电气隔离	×
额定输出电流	0.5A
额定输出电压	DC.24V
支持时钟同步	×
诊断中断	×
通道诊断LED指示	×
模块诊断LED指示	√（红色LED指示灯）
替换值输出	×

• 晶体管输出：如 DQ16×DC 24V/0.5A ST，响应速度快（≤1ms），适合高频动作控制（如高速电磁阀）。
• 继电器输出：如 DQ8×AC 230V/5A ST，耐压高、负载能力强，适合控制接触器、加热设备等强电负载。
• 晶闸管输出：如 DQ8×AC 230V/2A ST，无机械磨损，适合高频交流负载控制。

选型提示：输出电流需匹配负载功率，预留 30% 余量；高频动作优先选晶体管输出，强电隔离优先选继电器输出。

四、数字量模块参数中的术语“漏型”(德语： "P-schaltend") 和“源型”(德语："M-schaltend") 是什么意思？

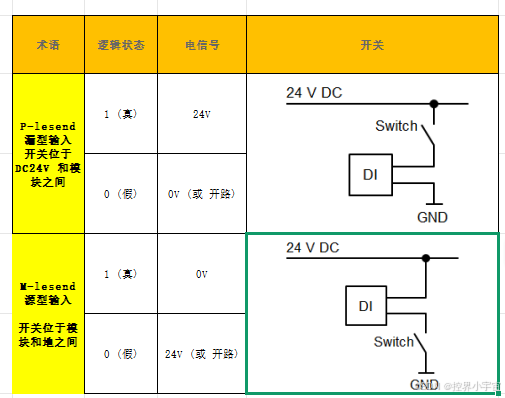

1. 数字量输入(24V)

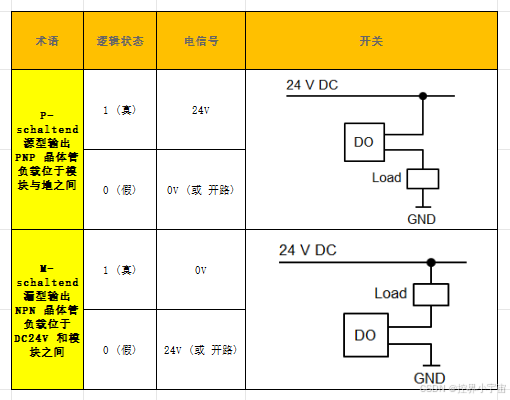

2. 数字量输出(24V)

3. 除了下表所列的模块之外，所有其它的 S7-300，S7-400，S7-1500，S7-1200 和 ET 200S 输入和输出模块都是 P-lesend (漏型输入) 或 P-schaltend (源型输出)。

​​​​​​​​​​​​​​

SIMATIC S7-300 模块总览
6ES7321-1BH50-0AB0	源型输入 (M-lesend)
6ES7321-1BP00-0AB0	漏型输入 (P-lesend) 或源型输入 (M-lesend)
6ES7350-1AH03-0AB0	漏型 (P-lesend) 或源型 (M-lesend)编码器输入
6ES7351-1AH02-0AE0	漏型 (P-lesend) 或源型 (M-lesend)编码器输入
6ES7322-1BP50-0AA0	漏型输出 (M-schaltend)
6ES7326-2BF40-0AB0	源型输出 (P-schaltend) 或漏型输出 (M-schaltend)
6ES7352-5AH00-0AE0	漏型输出 (M-schaltend)
6ES7352-5AH01-0AE0
SIMATIC S7-400 模块总览
6ES7421-7DH00-0AB0	漏型输入 (P-lesend) 或源型输入 (M-lesend)
6ES7450-1AP00-0AE0	漏型 (P-lesend) 或源型 (M-lesend) 编码器输入
SIMATIC ET 200S 模块总览
6ES7131-4BD51-0AA0	源型输入 (M-lesend)
6ES7131-4BF50-0AA0	源型输入 (M-lesend)
6ES7138-4DA04-0AB0	漏型 (P-lesend) 或源型 (M-lesend) 编码器输入
6ES7138-4DL00-0AB0	漏型 (P-lesend) 或源型 (M-lesend) 编码器输入
6ES7132-4BD50-0AA0	漏型输出 (M-schaltend)
6ES7132-4BF50-0AA0	漏型输出 (M-schaltend)
6ES7138-4FB02-0AB0	源型输出 (P-schaltend) 或漏型输出 (M-schaltend)
SIMATIC ET 200SP 模块总览
6ES7138-6AA00-0BA0	漏型 (P-lesend) 或源型 (M-lesend) 编码器输入
6ES7131-6BF60-0AA0	源型输入 (M-lesend)
6ES7132-6BF60-0AA0	漏型输出 (M-schaltend)
SIMATIC S7-1200 模块总览
6ES7221-3BD30-0XB0	源型输入 (M-lesend)
6ES7221-3AD30-0XB0	源型输入 (M-lesend)
6ES7223-3BD30-0XB0	源型输入 (M-lesend)
6ES7223-3AD30-0XB0	源型输入 (M-lesend)
SIMATIC S7-1500 模块总览
6ES7521-1BH50-0AA0	源型输入 (M-lesend)
6ES7550-1AA00-0AB0	漏型 (P-lesend) 编码器输入或源型 (M-lesend) 编码器输入

4. 安全以太网模块（CP 1543-1）

• 集成防火墙、VPN 和 HTTPS 加密功能，支持 IPv6 协议，满足工业信息安全要求。
• 可实现远程诊断和数据上传，适合智能工厂的 IT/OT 融合场景。

五、硬件配置实战建议

1. 模块扩展规划：中央机架最多 32 个模块，相邻模块无空槽；分布式扩展优先选用 ET 200MP 系统，兼容 S7-1500 模块。
2. 电气隔离设计：强电信号（如 AC 230V）与弱电信号（DC 24V）需分模块配置，避免干扰。
3. 冗余考虑：关键通道采用双模块热备，通信链路通过 MRP 实现冗余，降低单点故障风险。
4. 文档管理：记录模块订货号、安装位置和接线图，利用电子识别码功能简化后期维护。

结语

S7-1500 信号模块以 “高性能、高可靠、易维护” 为核心优势，覆盖从简单离散控制到复杂模拟量调节的全场景需求。选型时需结合现场信号类型、响应速度、空间限制等因素，同时兼顾系统扩展性和抗干扰能力。掌握这些配置要点，才能搭建稳定高效的自动化控制系统，为工业生产的精准运行奠定基础。
