网工实验——路由器小项目

需求：实现内网终端访问外网服务器，以及外网终端访问内网服务器

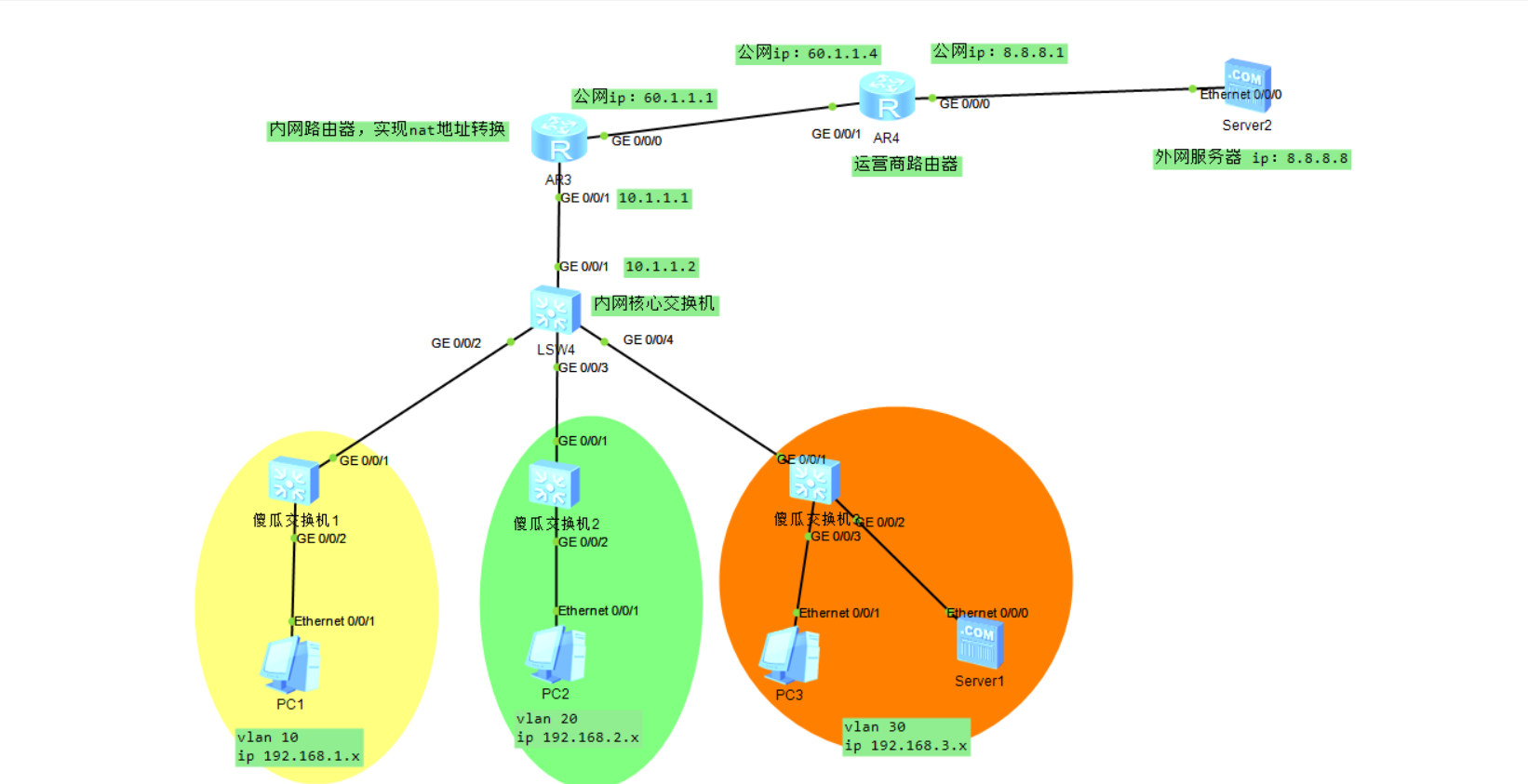

实验拓扑图：

配置：

终端主机配置ip和网关，略

1.核心交换机配置vlan隔离和三层交换机

vlan batch 10 20 30
int g0/0/2
port link-type access #连接的是傻瓜交换机，而傻瓜交换机不做配置，直接连接终端的，所以直接配置access，而不是配置trunk
port default vlan 10int g0/0/3
port link-type access
port default vlan 20int g0/0/4
port link-type access
port default vlan 30int vlanif 10
ip address 192.168.1.1 24 #掩码可以写24，也可以写成255.255.255.0
int vlanif 20
ip address 192.168.2.1 24
int vlanif 30
ip address 192.168.3.1 24

 2.运营商路由器配置接口ip

int g0/0/1
ip address 60.1.1.4 255.255.255.0
int g0/0/0
ip address 8.8.8.1 255.255.255.0

3.内网路由器配置接口ip

int g0/0/0
ip address 60.1.1.1 255.255.255.0
int g0/0/1
ip address 10.1.1.1 255.255.255.0

4.核心交换机配置接口ip和路由

#需要创建一个vlan，然后将接口放入vlan中，才能进行配置接口ip，因为交换机默认是进行交换的
vlan 4
int g0/0/1
port link-type access
port default vlan 4int vlan 4
ip address 10.1.1.2 255.255.255.0q
ip route-static 0.0.0.0 0.0.0.0 10.1.1.1

5.内网路由器配置路由

ip route-static 0.0.0.0 0.0.0.0 60.1.1.4 #路由配置的掩码是子网掩码
ip route-static 192.168.0.0 255.255.0.0 10.1.1.2 #回程路由

6.内网路由器配置nat

acl 2000
rule permit source ip 192.168.0.0 0.0.255.255 #反掩码
int g0/0/0
nat out 2000

7.外网访问内网服务器，做nat server，在内网路由器上配置

使用端口映射，可以把一个公网IP，映射成多个内网服务器

方法一：一对一映射，少用

int g0/0/0
nat server global 60.1.1.2 inside 192.168.3.4

方法二：端口映射

int g0/0/0
nat server protocol tcp global 60.1.1.2 80 inside 192.168.3.4 80
