LVS实验步骤解析

news 2025/7/20 17:33:37

一、LVS介绍

LVS(Linux Virtual Server)是一个开源的负载均衡解决方案，它基于Linux内核构建，能够在多个服务器之间分发网络流量和请求。LVS 提供了高性能、高可用性的服务器负载均衡功能，适用于各种网络服务，如 Web、数据库、邮件等。

二、lvs的调度算法

lvs静态调度算法

1、（轮询）RR：roundrobin 轮询 RS分别被调度，当RS配置有差别时不推荐

2、（加权轮询）WRR：Weighted RR，加权轮询根据RS的配置进行加权调度，性能差的RS被调度的次数少

3、（源地址散列）SH：Source Hashing，实现session sticky，源IP地址hash；将来自于同一个IP地址的请求始终发往第一次挑中的RS，从而实现会话绑定

4、DH：Destination Hashing；目标地址哈希，第一次轮询调度至RS，后续将发往同一个目标地址的请求始终转发至第一次挑中的RS，典型使用场景是正向代理缓存场景中的负载均衡，如：宽带运营商

lvs动态调度算法

主要根据RS当前的负载状态及调度算法进行调度Overhead=value较小的RS会被调度

1、（）LC：least connections（最少链接）

适用于长连接应用Overhead（负载值）=activeconns（活动链接数） x 256+inactiveconns（非活

动链接数）

2、WLC：Weighted LC（权重最少链接）

默认调度方法Overhead=(activeconns x 256+inactiveconns)/weight

3、SED：Shortest Expection Delay, 初始连接高权重优Overhead(activeconns+1+inactiveconns) x 256/weight 但是，当node1的权重为1，node2的权重为10，经过运算前几次的调度都会被node2承接

4、NQ：Never Queue，第一轮均匀分配，后续SED

5、LBLC：Locality-Based LC，动态的DH算法，使用场景：根据负载状态实现正向代理

6、LBLCR：LBLC with Replication，带复制功能的LBLC，解决LBLC负载不均衡问题，从负载重的复制到负载轻的RS

三、lvs集群中的增删改

管理集群服务中的增删改

ipvsadm -A|E -t|u|f service-address [-s scheduler] [-p [timeout]]

-A 添加

-E 修改

-t tcp服务

-u udp服务

-s 指定调度算法，默认为WLC

-p 设置持久连接超时，持久连接在同一个时间段同一个来源的请求调度到同一 Realserver

-f firewall mask 火墙标记，是一个数字

#增加
ipvsadm -A -t 172.25.254.100:80 -s rr
ipvsadm -A -f 66 -p 3000
#修改
ipvsadm -E -t 172.25.254.100:80 -s wrr -p 3000
#删除
ipvsadm -D -t 172.25.254.100:80
ipvsadm -D -f 66

管理集群中RealServer的增删改查

ipvsadm -a|e -t|u|f service-address -r realserver-address [-g|i|m] [-w weight]

-a 添加realserver

-e 更改realserver

-t tcp协议

-u udp协议

-f 火墙标签

-r realserver地址

-g 直连路由模式

-i ipip隧道模式

-m nat模式

-w 设定权重

-Z 清空计数器

-C 清空lvs策略

-L 查看lvs策略

-n 不做解析

--rate ：输出速率信息pvs规则：/proc/net/ip_vs

ipvs连接：/proc/net/ip_vs_conn

添加
ipvsadm -a -t 172.25.254.100:80 -r 192.168.0.30 -m
ipvsadm -a -t 172.25.254.100:80 -r 192.168.0.40 -m -w 2
更改
ipvsadm -e -t 172.25.254.100:80 -r 192.168.0.30 -m -w 1
ipvsadm -e -t 172.25.254.100:80 -r 192.168.0.30 -i -w 1
删除
ipvsadm -d -t 172.25.254.100:80 -r 192.168.0.30
查看
ipvsadm -Ln

Nat模式集群实验

LVS 作为网关设备，通过修改数据包的源或目的IP 地址来实现负载均衡

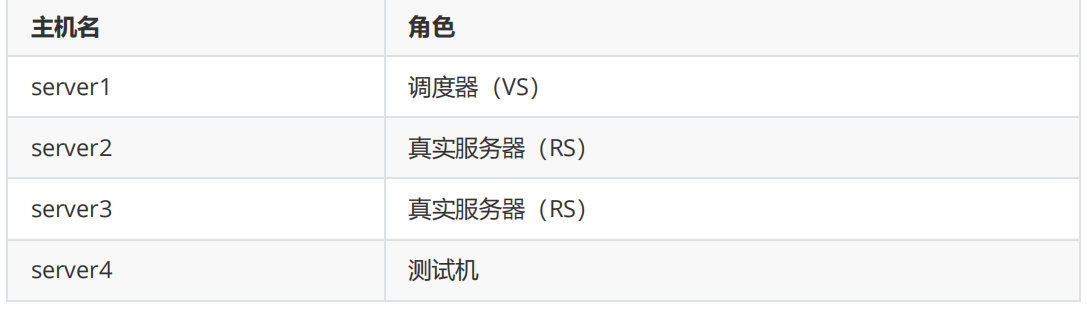

实验环境

LVS:192.168.0.10(仅主机) 172.25.254.100（nat模式）

启用内核路由功能并安装ipvsadm

echo net.ipv4.ip_forward=1 > /etc/sysctl.conf
sysctl -p
yum install ipvsadm -y

添加调度策略

ipvsadm -A -t 172.25.254.100:80 -s rr
ipvsadm -a -t 172.25.254.100:80 -r 192.168.0.20:80 -m
ipvsadm -a -t 172.25.254.100:80 -r 192.168.0.30:80 -m

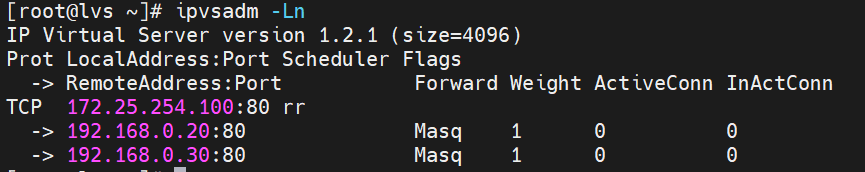

查看策略：ipvsadm -Ln

RS1:192.168.0.20(仅主机)192.168.0.10（网关）

安装http: dnf install http -y
关闭防火墙：systemctl disable --now firewalld
将文本写入默认输出文件：echo RS1 -192.168.0.20 > /var/www/html/index.html

RS2:192.168.0.30(仅主机) 192.168.0.10（网关）

安装http: dnf install http -y
关闭防火墙：systemctl disable --now firewalld
将文本写入默认输出文件：echo RS2 -192.168.0.30 > /var/www/html/index.html

Client：172.25.254.10（NAT模式）

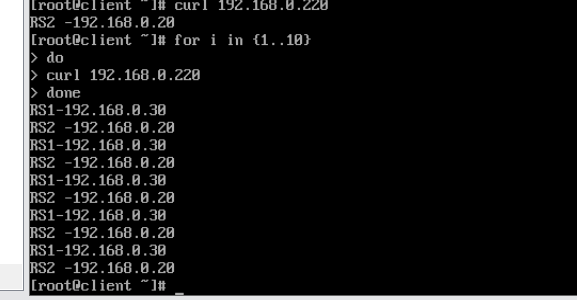

测试结果：

DR模式集群实验

直接路由模式，LVS 修改数据包的目的 MAC 地址，将流量直接路由到真实服务器3.TUN 模式:隧道模式，LVS 通过 IP 隧道将流量转发到真实服务器，这种方式下真实服务器可以分布在不同的地理位置。

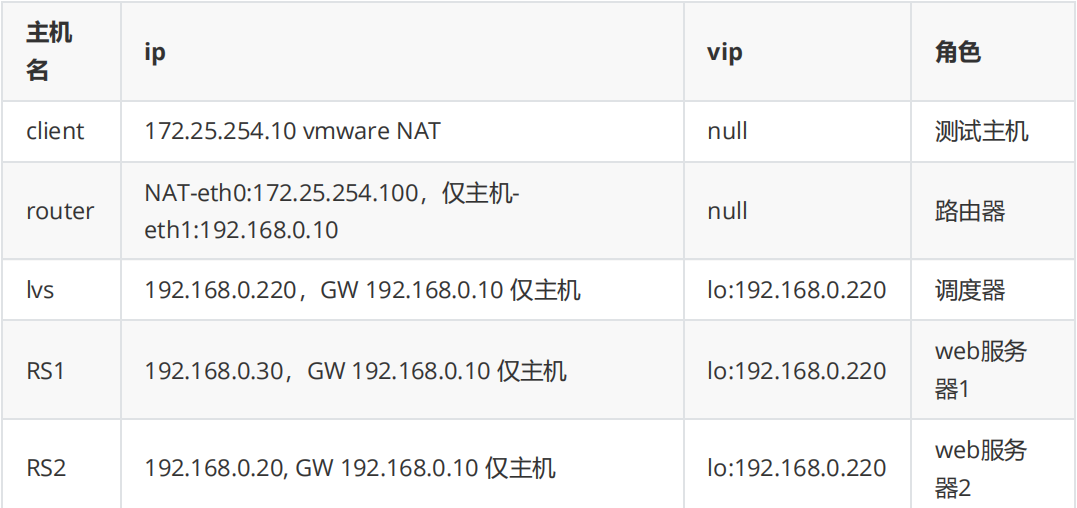

实验环境

Router

网卡ens160配置

[connection]
id=ens160
type=ethernet
interface-name=ens160
[ipv4]
method=manual
address1=172.25.254.100/24

网卡ens192配置

[connection]
id=ens192
type=ethernet
interface-name=ens192
[ipv4]
method=manual
address1=192.168.0.10/24

启用内核路由功能

echo net.ipv4.ip_forward=1 > /etc/sysctl.conf
sysctl -p

打开防火墙

systemctl enable --now firewalld.service
firewall-cmd --permanent --add-masquerade
刷新防火墙：firewall-cmd --reload
查看：firewall-cmd --list-all

LVS

网卡ens160配置

[connection]
id=ens160
type=ethernet
interface-name=ens160
[ipv4]
method=manual
address1=192.168.0.200/24,192.168.0.10
address2=192.168.0.220/24
dns=8.8.8.8

添加调度策略
