【51单片机学习】LED、独立按键

一、点亮一个LED

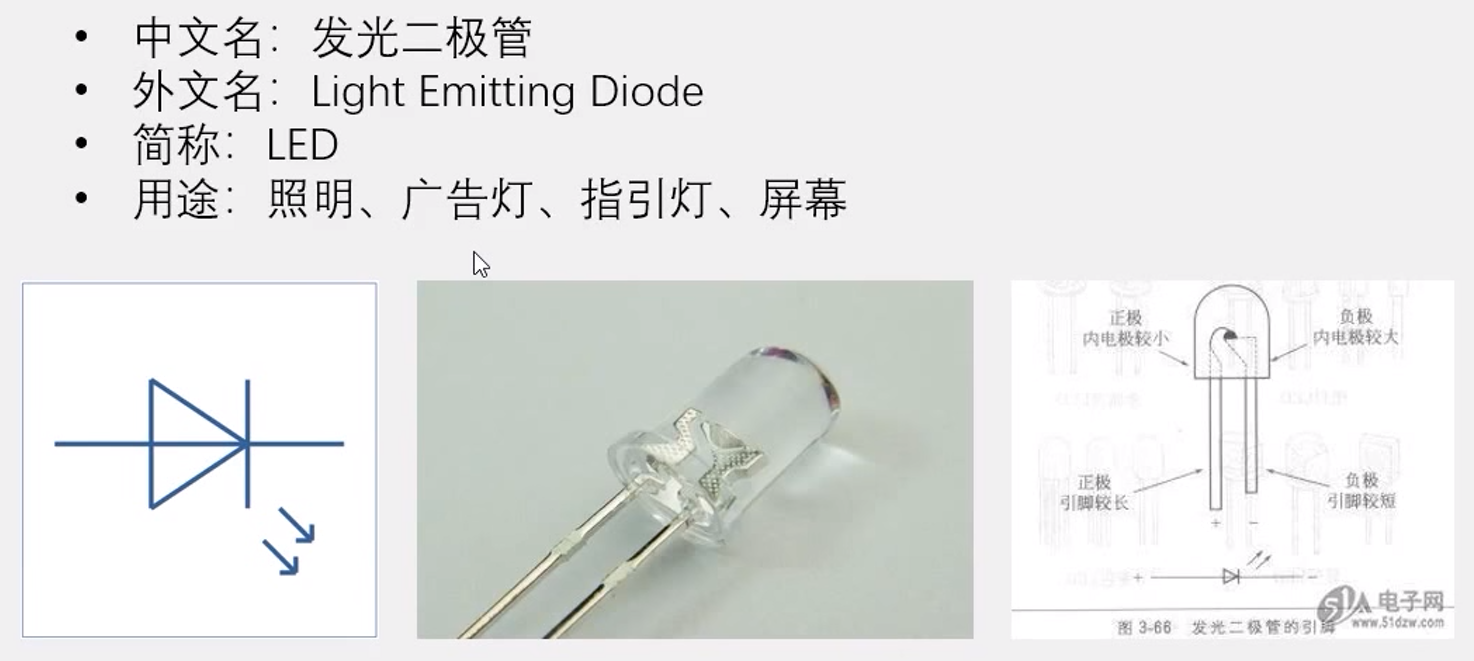

（一）LED介绍

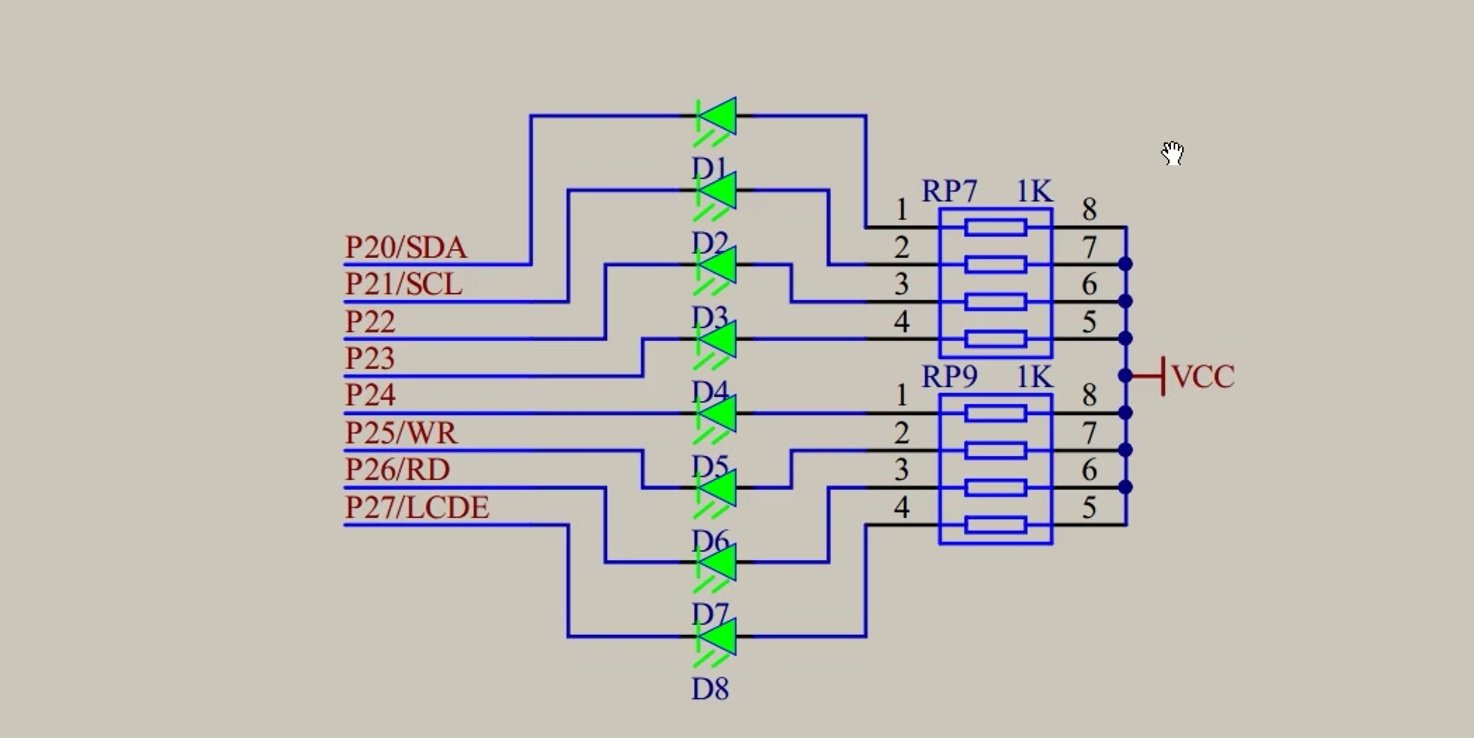

VCC经过限流电阻连接到LED的正极，通过控制引脚的高低电平来控制LED的亮灭，单片机的TTL电平，高电平是5V低电平时0V，单片机输出高电平LED不点亮，输出低电平LED点亮。

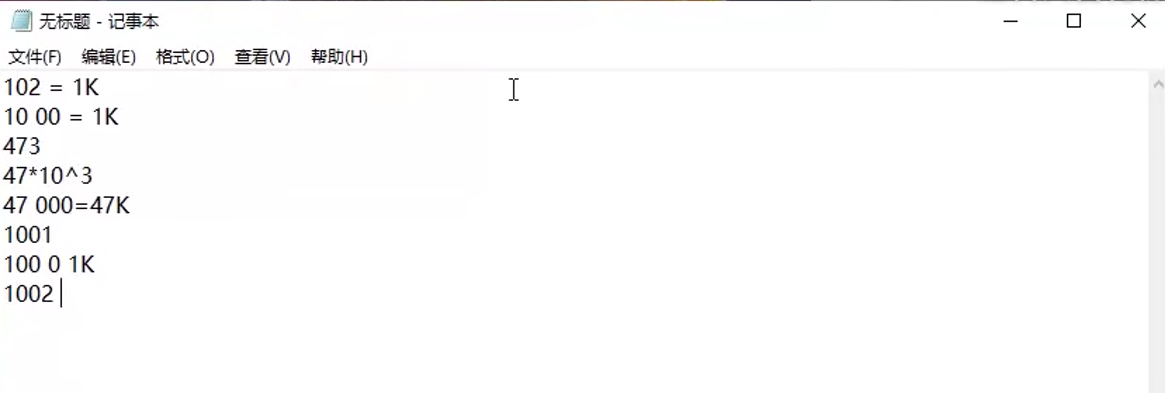

贴片电阻的读数方式

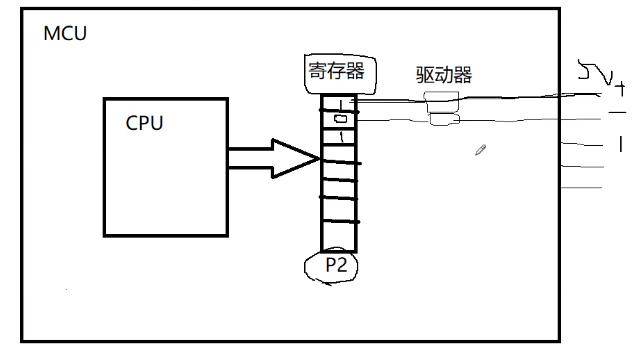

单片机称为MCU，其内部集成了一个CPU，寄存器是一种特殊的存储器，八个分为一组，相当于按钮，每个寄存器都有一根线经过驱动器连接到I/O口，CPU可以通过程序直接访问寄存器，写1对应高电平，写0对应低电平，此时高低电平的问题就转化为了配置P2口的寄存器问题。单片机的操作方式都是CPU通过配置相应的寄存器控制硬件电路，使其能够满足需要的功能。

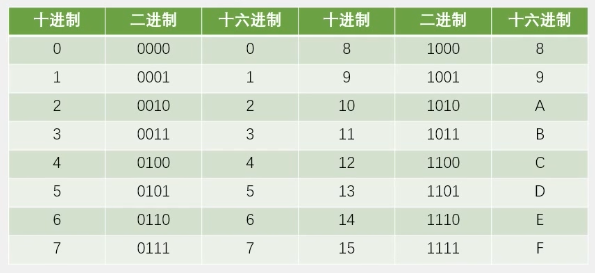

（二）进制转换

（三）代码示例

#include <REGX52.H>void main()
{//P2 = 0xFE;//1111 1110P2 = 0x55;//0101 0101while(1)//非0即真{}
}

二、LED闪烁

（一）产生延时函数

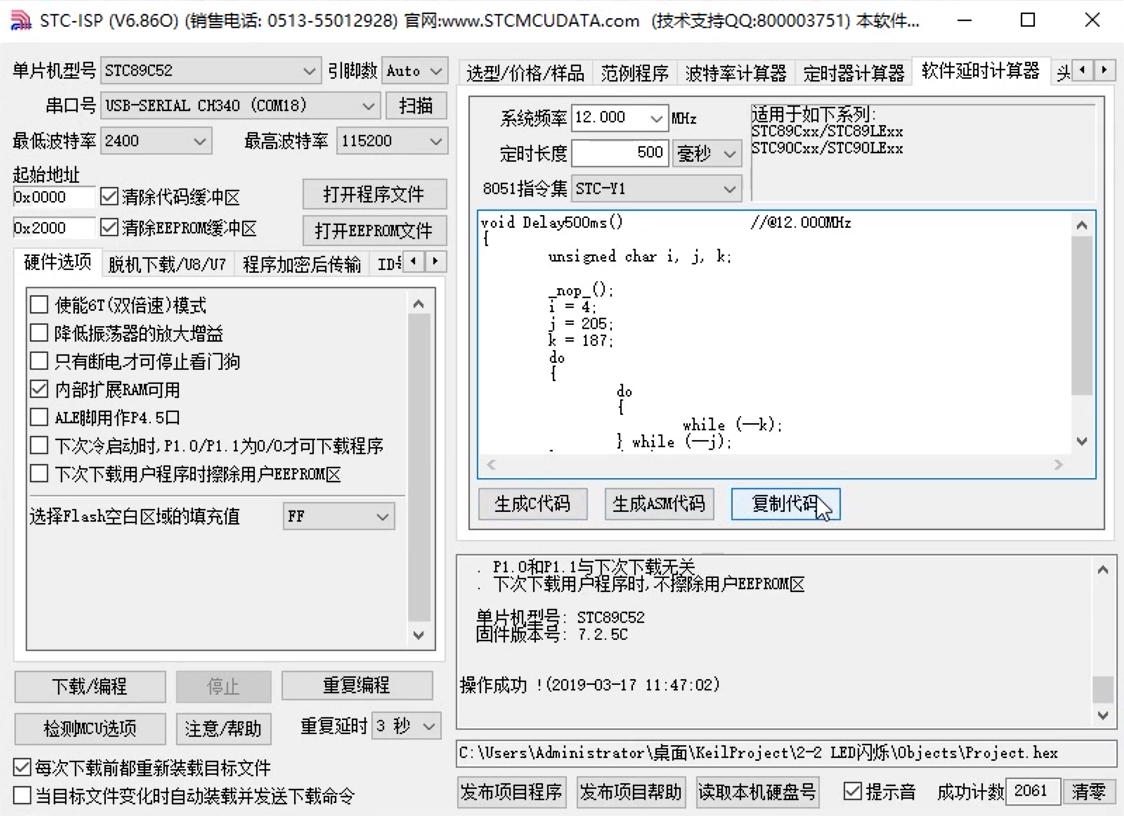

利用STC-ISP生成延时。

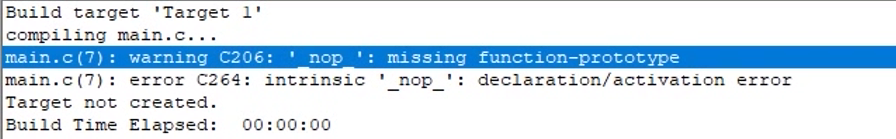

如果直接复制代码的话会报错，为了避免该问题，需要添加头文件 #include <INTRINS.H> 。如果_nop_();大概是1微秒，对精度要求不是很高可以直接删掉_nop_();这行代码。

（二）代码示例

#include <REGX52.H>
#include <INTRINS.H>void Delay500ms(void)	//@11.0592MHz  括号内的void可省略
{unsigned char data i, j, k;_nop_();//需加定义 是空语句的意思i = 4;j = 129;k = 119;do{do{while (--k);} while (--j);} while (--i);
}void main()
{P2 = 0xFE;//1111 1110P2 = 0xFF;//1111 1111while(1){P2 = 0xFE;//1111 1110Delay500ms();P2 = 0xFF;//1111 1111Delay500ms();}
}

三、LED流水灯

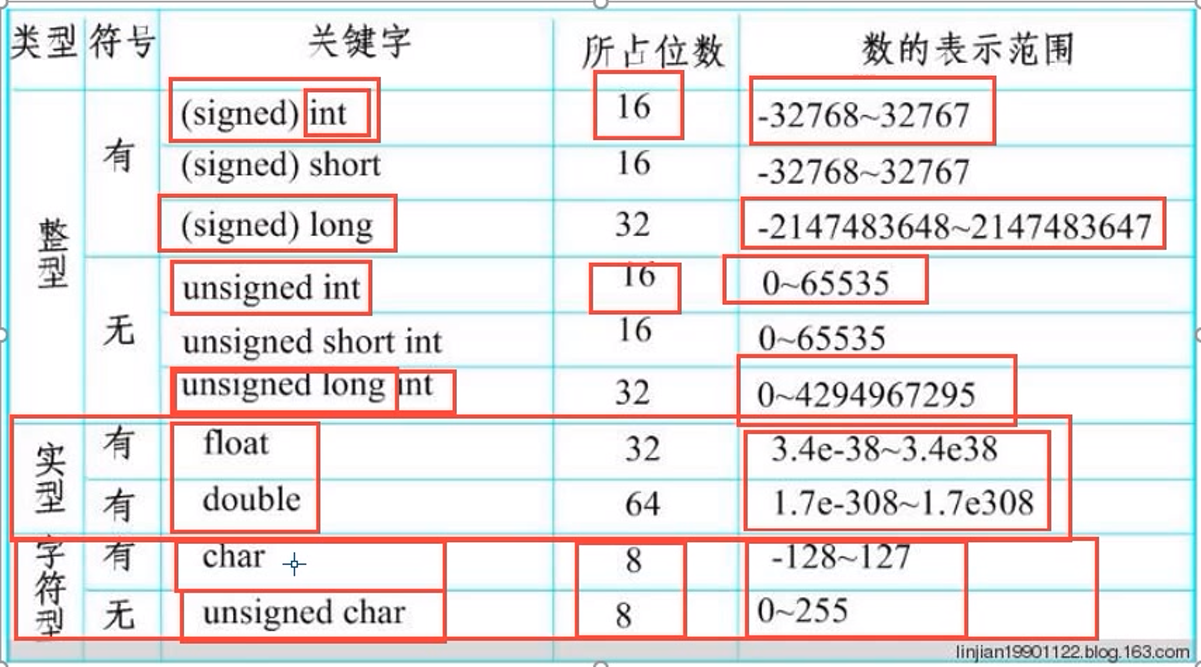

（一）C51数据类型

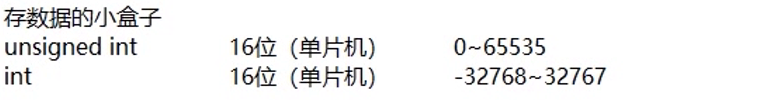

在单片机中int类型是16位的，而在计算机中int类型是32位的。
int默认是有符号数，如果要表示无符号数应写为 unsigned int。

（二）代码示例

#include <REGX52.H>
#include <INTRINS.H>void Delay500ms(void)	//@11.0592MHz
{unsigned char data i, j, k;_nop_();//约1us可删去 影响不大 若不删需加头文件i = 4;j = 129;k = 119;do{do{while (--k);} while (--j);} while (--i);
}void main()
{while(1){P2 = 0xFE;//1111 1110Delay500ms();P2 = 0xFD;//1111 1101Delay500ms();P2 = 0xFB;//1111 1011Delay500ms();P2 = 0xF7;//1111 0111Delay500ms();P2 = 0xEF;//1110 1111Delay500ms();P2 = 0xDE;//1101 1111Delay500ms();P2 = 0xBE;//1011 1111Delay500ms();P2 = 0x7E;//0111 1111Delay500ms();}
}

（三）代码优化

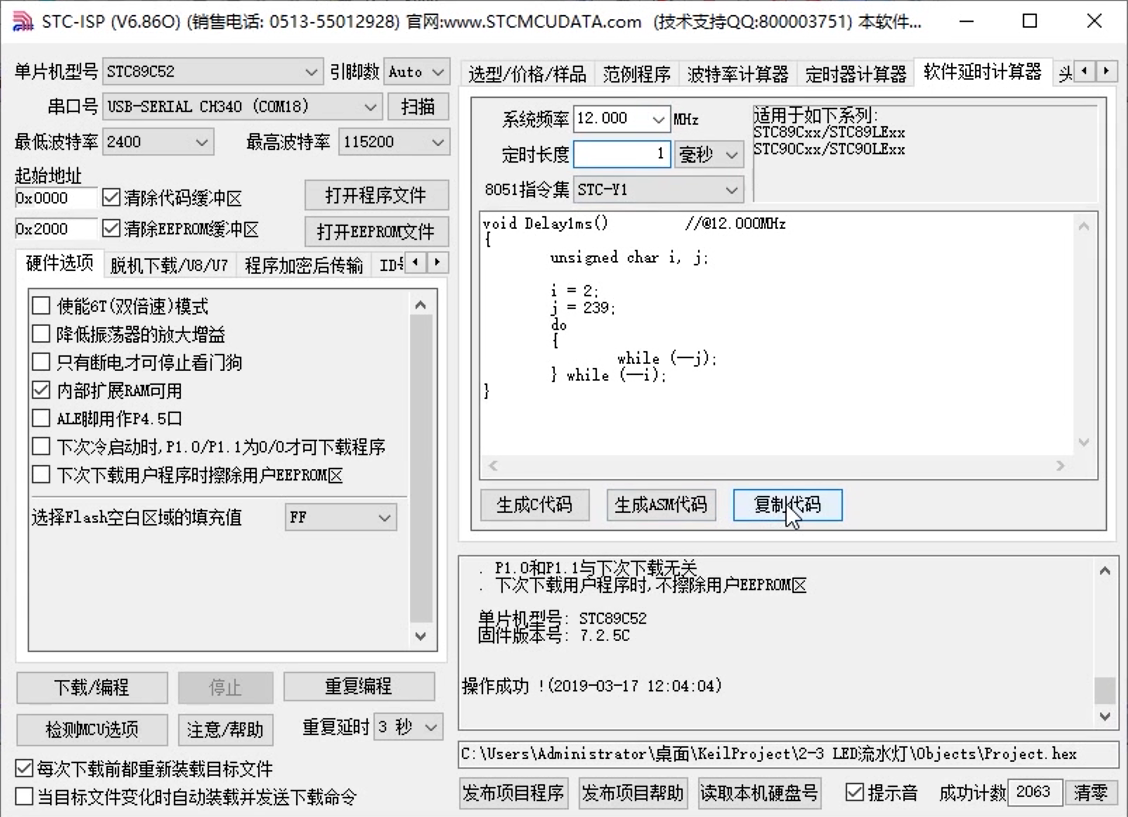

上述代码的延时过于死板，为了使其变得更加灵活，可以先生成一个1毫秒延时函数，在子函数的括号中写入参数并指定变量类型，再写入一个while循环。

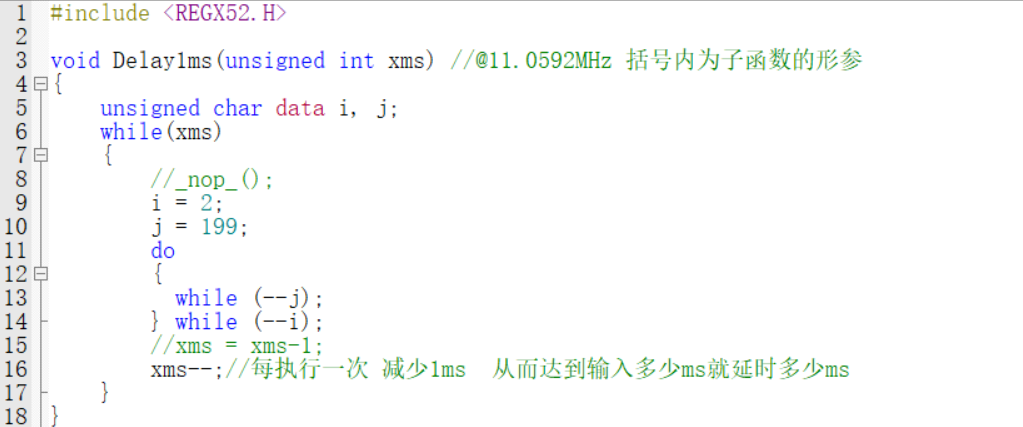

#include <REGX52.H>void Delay1ms(unsigned int xms)	//@11.0592MHz 括号内为子函数的形参
{unsigned char data i, j;while(xms){//_nop_();i = 2;j = 199;do{while (--j);} while (--i);//xms = xms-1;xms--;//每执行一次 减少1ms  从而达到输入多少ms就延时多少ms}
}void main()
{while(1){P2 = 0xFE;//1111 1110Delay1ms(500);P2 = 0xFD;//1111 1101Delay1ms(500);P2 = 0xFB;//1111 1011Delay1ms(500);P2 = 0xF7;//1111 0111Delay1ms(500);P2 = 0xEF;//1110 1111Delay1ms(500);P2 = 0xDE;//1101 1111Delay1ms(500);P2 = 0xBE;//1011 1111Delay1ms(500);P2 = 0x7E;//0111 1111Delay1ms(500);}
}

四、独立按键控制LED亮灭

（一）独立按键

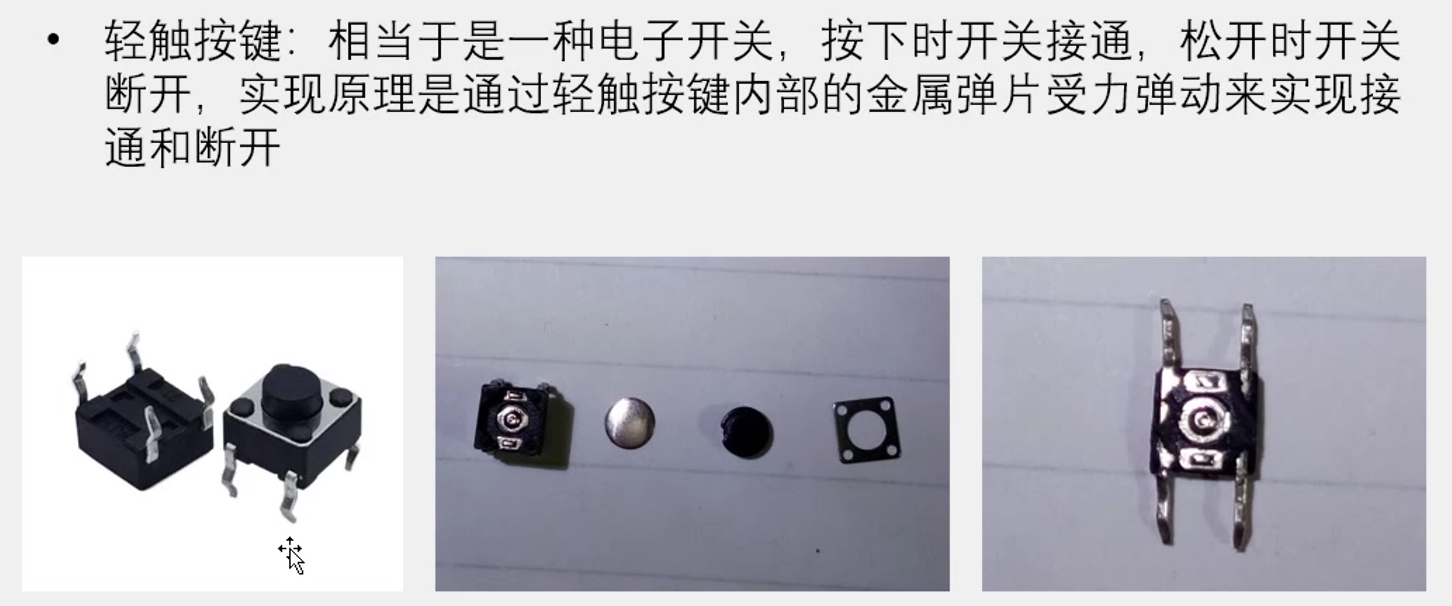

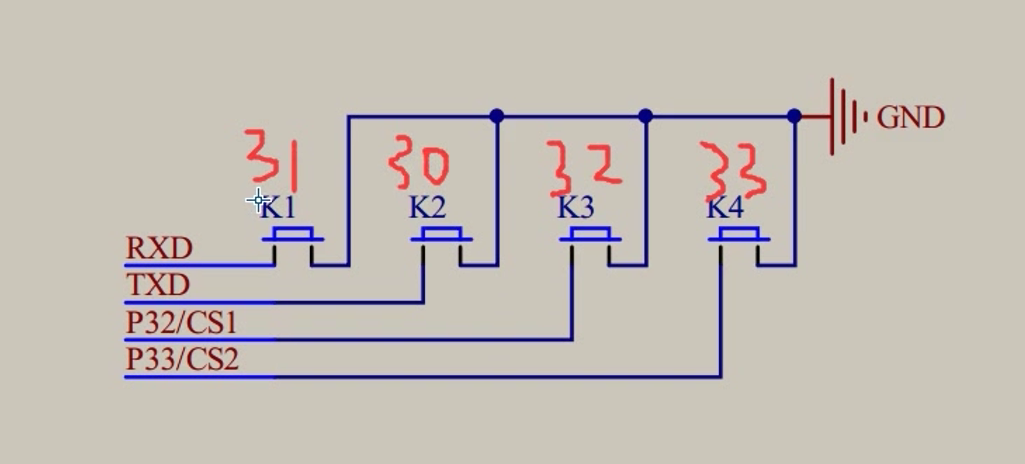

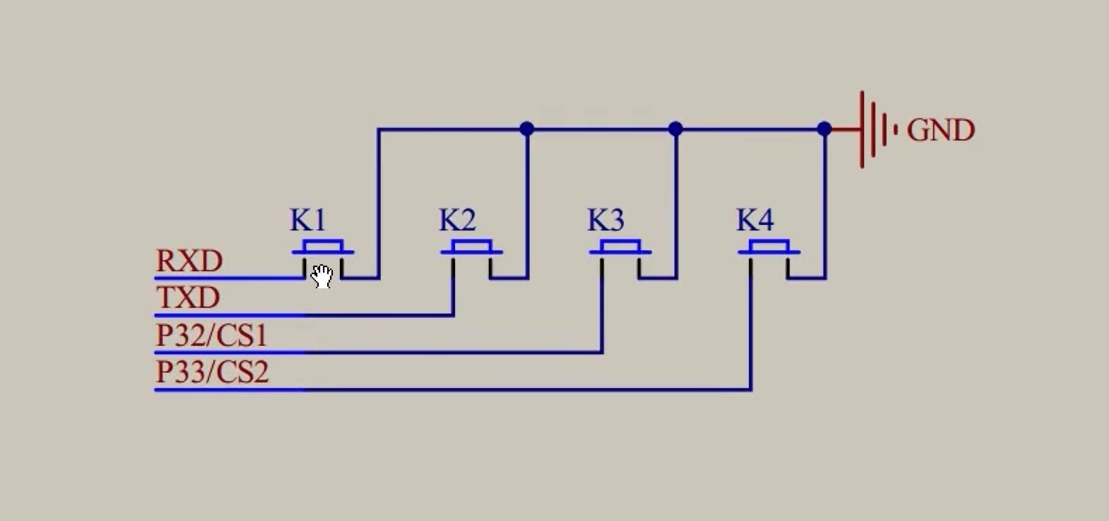

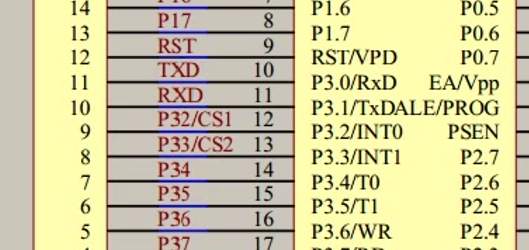

按键的一端接到单片机的IO口，另一端接地，单片机上电时，所有IO口默认为高电平，所以当按键未按下时保持高电平，当按键按下时则为低电平，寄存器还可以检测IO口的电平状态，读取高低电平，检测按键是否被按下。

sfr是对八位寄存器进行定义的。

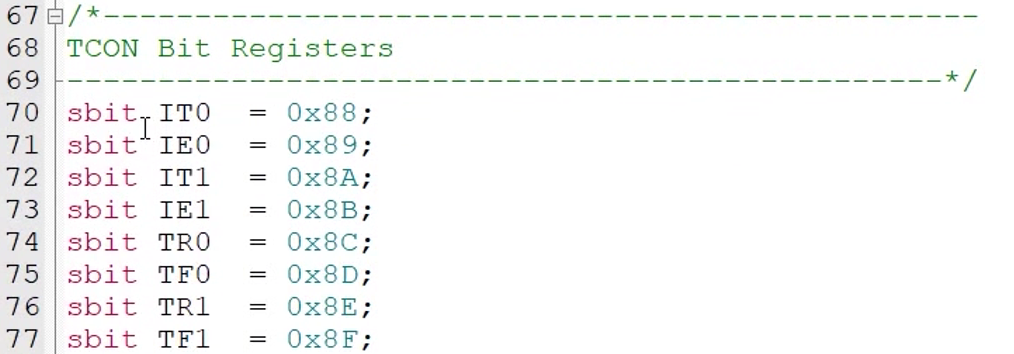

sbit是位寄存器，是对每一位进行控制。

当头文件是REGX时，有对位的声明。

当头文件是REG时，没有对位的声明，需要自己定义声明。

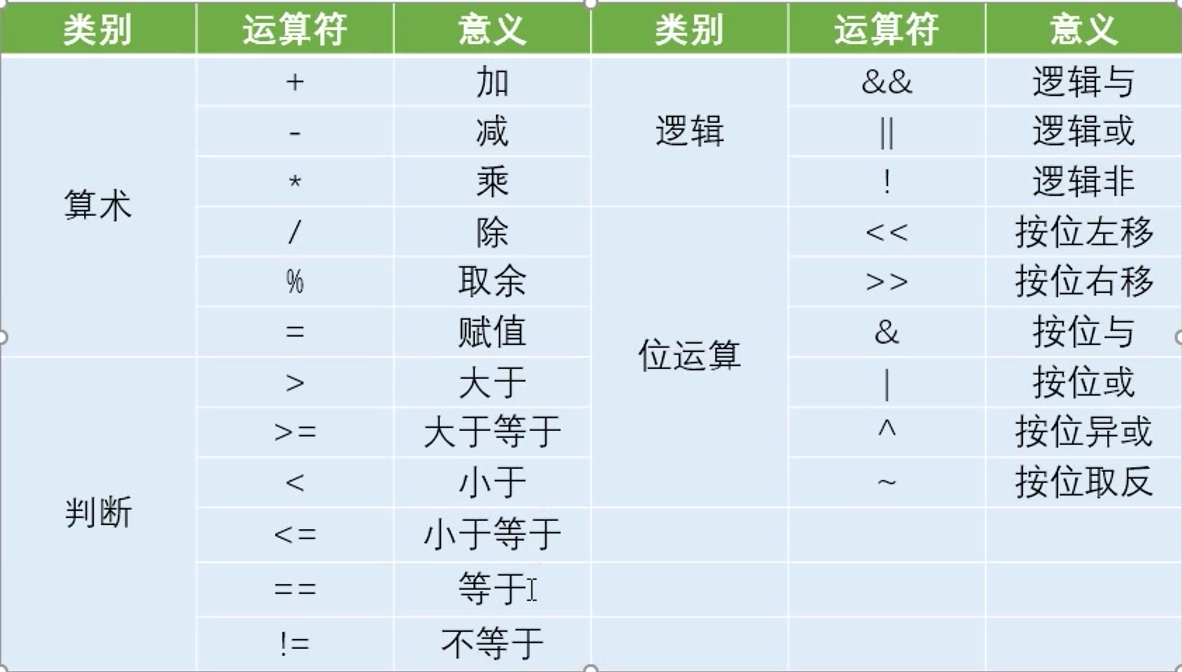

（二）C51数据运算

（三）C51基本语句

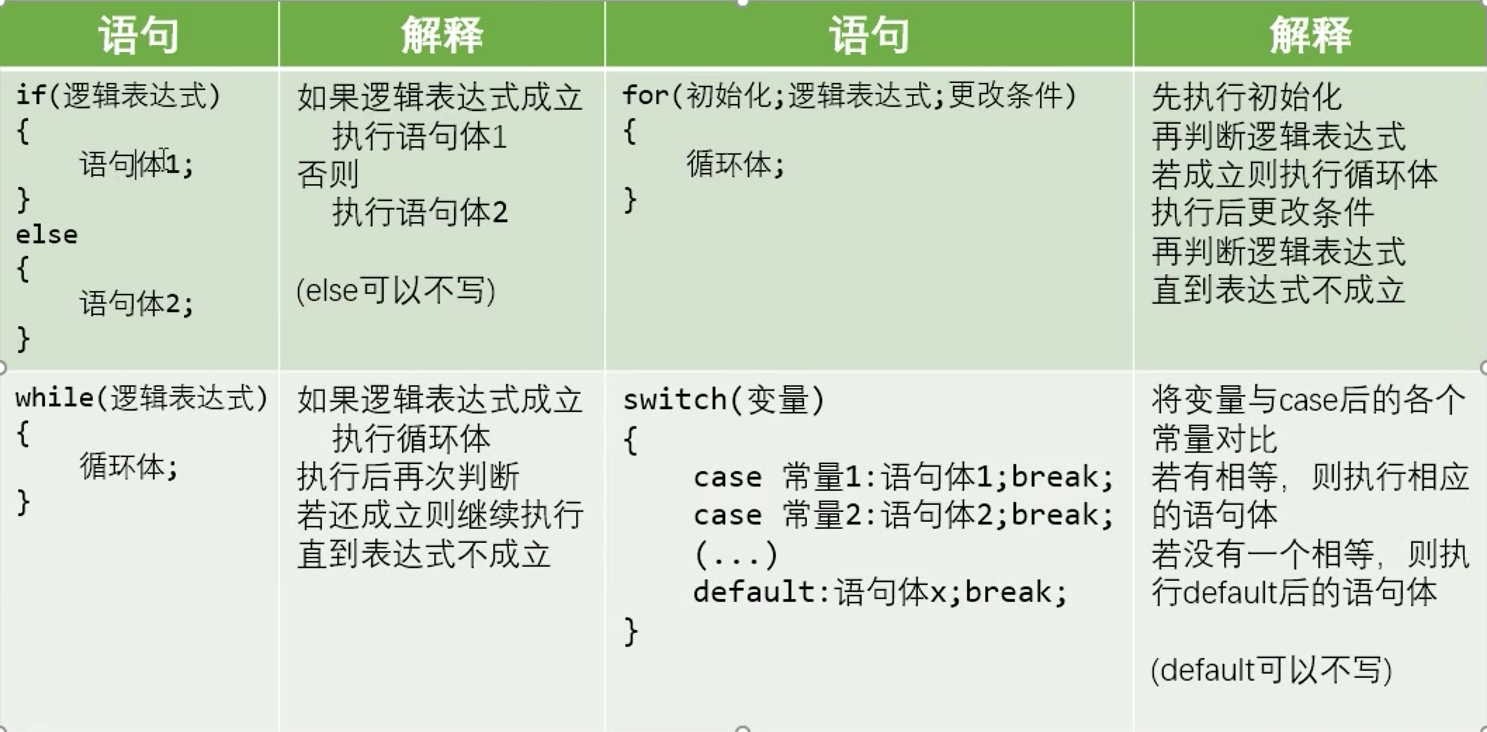

if、switch表示选择，for、while表示循环，任何复杂的程序都可以由顺序、选择、循环这三个基本功能实现。

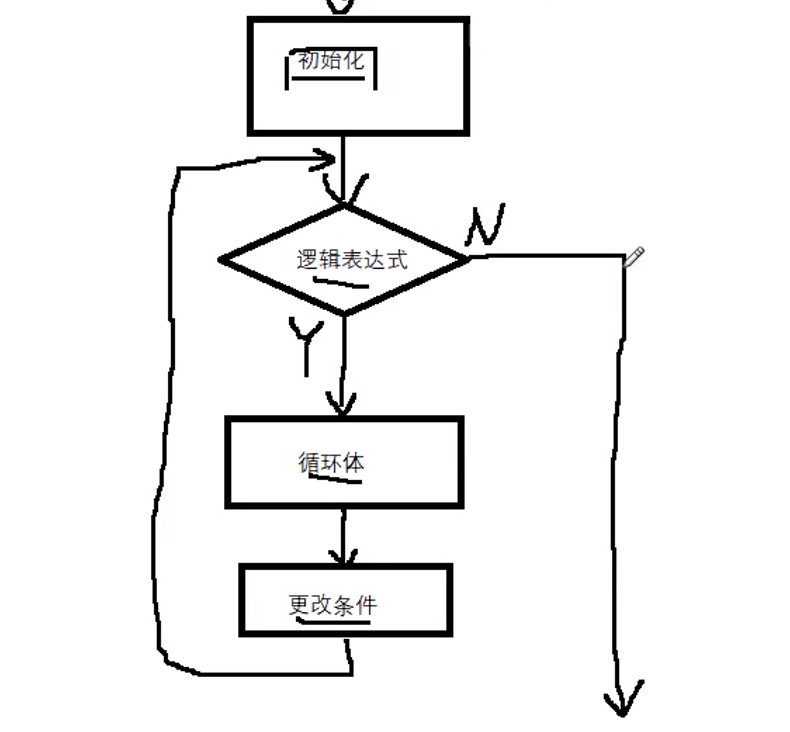

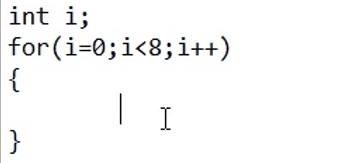

for循环主要用于指定次数的循环。

（四）代码示例

#include <REGX52.H>void main()
{
//	P2 = 0xFE;  控制八位寄存器while(1){if(P3_1 == 0){P2_0 = 0;}else{P2_0 = 1;}}
}

五、独立按键控制LED状态

（一）按键的抖动

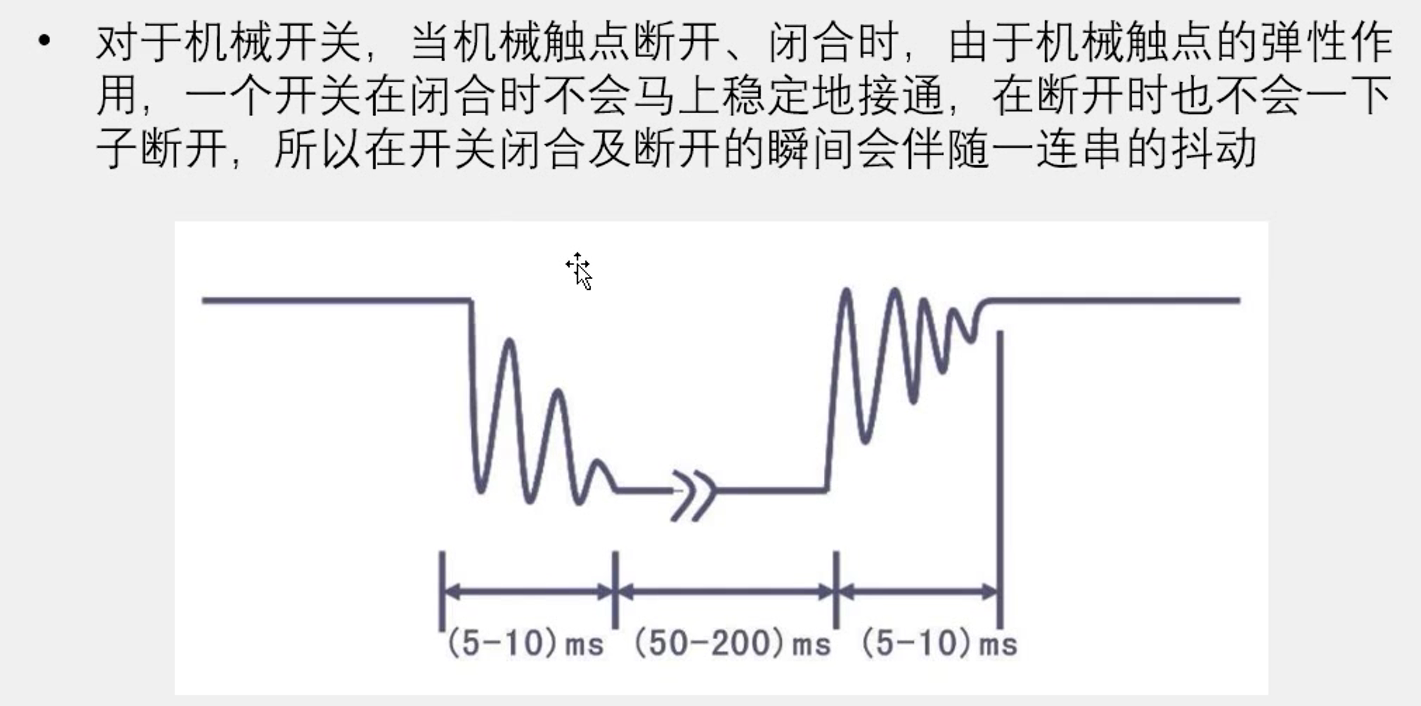

不同的按键抖动时间不同，消除抖动可以通过硬件解决（较麻烦），也可以通过软件解决（简单 延时即可）。

（二）代码示例

#include <REGX52.H>void Delay(unsigned int xms)	//@11.0592MHz  0~65535
{unsigned char data i, j;//	_nop_();while(xms){i = 2;j = 199;do{while (--j);} while (--i);	xms--;}}void main()
{while(1){if(P3_1 == 0)//按下一直循环，放开跳出循环，松手后led出现操作{Delay(20);while(P3_1 == 0);//若循环体为空，可直接加分号Delay(20);//消除松手抖动P2_0 = ~P2_0;//按下时执行whlie空语句，松开就跳出循环，执行取反操作，亮灯}}
}

六、独立按键控制LED显示二进制

（一）错误代码

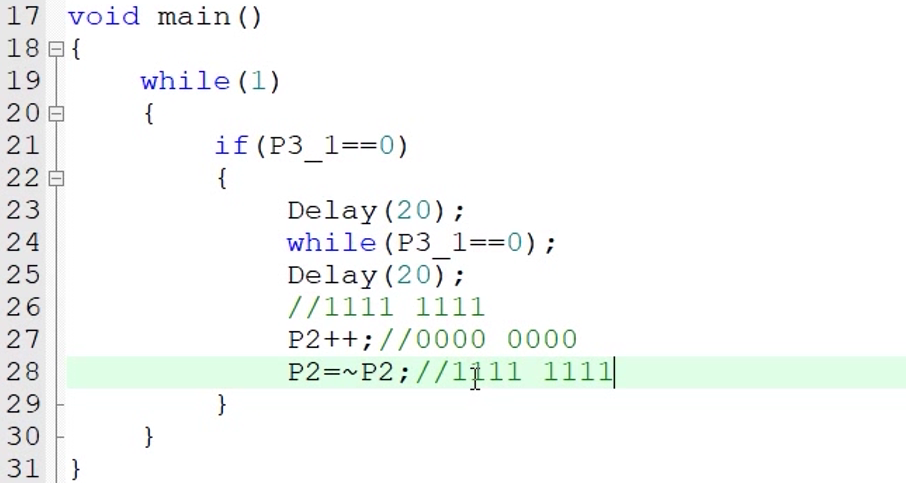

IO口上电默认为高电平 1111 1111，再加1就会产生溢出，变为 0000 0000，此时P2再取反，又会变成 1111 1111。

（二）代码示例

为了避免上述代码中出现的错误，可以定义一个变量，对变量进行操作，最后再将变量送给P2口。无符号字符型unsigned char是8位的二进制的数据，与寄存器恰好对应。

#include <REGX52.H>
void Delay(unsigned int xms)	//@11.0592MHz
{unsigned char data i, j;//	_nop_();while(xms--)//与在程序末尾加xms--是一样的效果{i = 2;j = 199;do{while (--j);} while (--i);}
}void main()
{unsigned char LEDNum = 0;//自定义变量 0~255while(1){if(P3_1 == 0){Delay(20);//注意下这个按键结构，按下通电松开断电，所以要做松手检测while(P3_1 == 0);//这边的while，当你没松手时一直按着按键会就进入while循环，防止一直执行下去，去掉的话你会发现灯会一直闪Delay(20);//			P2++;	1111 1111 -> 0000 0000 -> 1111 1111使得灯一直不亮
//			P2 = ~P2;LEDNum++;P2 = ~LEDNum;}}
}

七、独立按键控制LED移位

#include <REGX52.H>void Delay(unsigned int xms)	//@11.0592MHz
{unsigned char data i, j;//	_nop_();while(xms--)//与在程序末尾加xms--是一样的效果{i = 2;j = 199;do{while (--j);} while (--i);}
}unsigned char LEDNum;  //全局变量若不赋初值则默认为零void main()
{P2 = ~0x01;//上电时进行初始化
