昨天详细记了kernel里中断，系统调用，任务调度相关的代码解读，但是没保存 （我记得我保存了，说什么都晚了） ，我不想再写一遍了，借助ai（介意的不要看了）大概梳理一下。
以后有时间再回来补上这一篇。

---

中断处理和系统调用

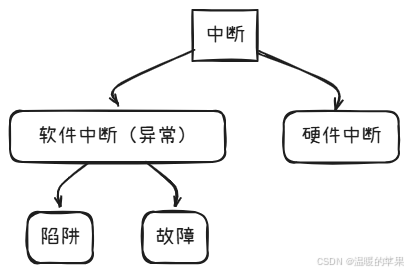

每个中断由0～255之间的一个数字来标识。
中断int0～int31（0x00～0x1f）的功能是由Intel固定设定或保留用的。asm. s 代码文件主要涉及对 Intel 保留中断 int0～int16 的处理，其余保留的中断 int17～int31 由 Intel 公司留作今后扩充使用。

asm.s 用于实现大部分硬件异常所引起的中断的汇编语言处理过程。 而traps.c程序则实现了asm.s的中断处理过程中调用的C函数。 另外几个硬件中断处理程序在文件system_call. s 和 mm/page. s 中实现。

中断int32～int255 （0x20～0xff）可以由用户自己设定。
在Linux系统中，将int32～int47（0x20～0x2f）对应于8259A中断控制芯片发出的硬件中断请求信号IRQ0～IRQ15，这16 个处理程序将分别在各种硬件（如时钟、键盘、软盘、数学协处理器、硬盘等）初始化程序中处理。
把程序编程发出的系统调用（system_call）中断设置为int128（0x80），处理在kernel/system_call. s 中给出，实现系统调用的相关文件包括system_signal. c、sys. c 和 exit. c 文件。

_set_gate在指定地址（gate_addr）设置一个门描述符（Gate Descriptor），用于响应中断或异常。

// asm/system.h
#define _set_gate(gate_addr,type,dpl,addr) \
__asm__ ("movw %%dx,%%ax\n\t" \	//将偏移地址低字与段选择符组合成描述符低4字节（eax）。"movw %0,%%dx\n\t" \		//将类型标志字与偏移高字组合成描述符高4字节（edx）。"movl %%eax,%1\n\t" \		 //分别设置门描述符的低4字节和高4字节。"movl %%edx,%2" \: \: "i" ((short) (0x8000+(dpl<<13)+(type<<8))), \"o" (*((char *) (gate_addr))), \"o" (*(4+(char *) (gate_addr))), \"d" ((char *) (addr)),"a" (0x00080000))#define set_intr_gate(n,addr) \_set_gate(&idt[n],14,0,addr)#define set_trap_gate(n,addr) \_set_gate(&idt[n],15,0,addr)#define set_system_gate(n,addr) \_set_gate(&idt[n],15,3,addr)

名称	类型type	DPL	用途
set_intr_gate(n, addr)	14（中断门）	0	硬件中断（如定时器、键盘）
set_trap_gate(n, addr)	15（陷阱门）	0	异常、调试、系统调用入口（内核态）
set_system_gate(n, addr)	15（陷阱门）	3	系统调用（用户态可调用）

陷阱门不会自动屏蔽中断（IF 标志位保持不变），适合用于系统调用，因为系统调用过程中可能还需要响应中断（如时钟中断）,更具体的可以去看中断描述符。
set_trap_gate()与set_system_gate()主要区别在于前者设置的特权级为0，后者为3。因此断点int3、溢出overflow和边界出错中断bounds可由任何程序产生。

void trap_init(void)
{int i;set_trap_gate(0,&divide_error);set_trap_gate(1,&debug);set_trap_gate(2,&nmi);set_system_gate(3,&int3);	/* int3-5 can be called from all */set_system_gate(4,&overflow);set_system_gate(5,&bounds);set_trap_gate(6,&invalid_op);set_trap_gate(7,&device_not_available);set_trap_gate(8,&double_fault);set_trap_gate(9,&coprocessor_segment_overrun);set_trap_gate(10,&invalid_TSS);set_trap_gate(11,&segment_not_present);set_trap_gate(12,&stack_segment);set_trap_gate(13,&general_protection);set_trap_gate(14,&page_fault);set_trap_gate(15,&reserved);set_trap_gate(16,&coprocessor_error);for (i=17;i<48;i++)set_trap_gate(i,&reserved);set_trap_gate(45,&irq13);		//设置协处理器的陷阱门outb_p(inb_p(0x21)&0xfb,0x21);	//允许主8259A芯片的IRQ2中断请求outb(inb_p(0xA1)&0xdf,0xA1);	//允许从8259A芯片的IRQ13中断请求set_trap_gate(39,&parallel_interrupt);
}

asm.s

这些中断处理函数(divide_error,debug,…)的实现都在asm.s

_divide_error:pushl $_do_divide_error
no_error_code:xchgl %eax,(%esp)pushl %ebxpushl %ecxpushl %edxpushl %edipushl %esipushl %ebppush %dspush %espush %fspushl $0		// "error code"lea 44(%esp),%edxpushl %edxmovl $0x10,%edxmov %dx,%dsmov %dx,%esmov %dx,%fscall *%eaxaddl $8,%esppop %fspop %espop %dspopl %ebppopl %esipopl %edipopl %edxpopl %ecxpopl %ebxpopl %eaxiret_debug:pushl $_do_int3		# _do_debugjmp no_error_code_nmi:pushl $_do_nmijmp no_error_code
...

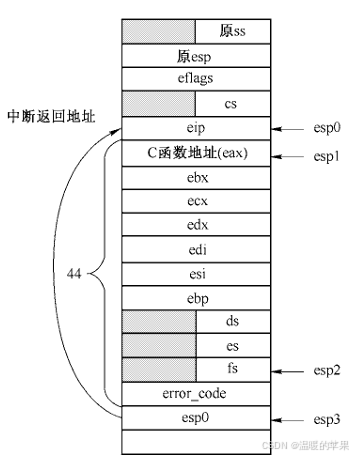

在开始执行程序之前，堆栈指针esp指在中断返回地址一栏（图中esp0处）。 当把将要调用的C函数do_divide_error()或其他 C 函数地址入栈后，指针位置是esp1处，此时通过交换指令，该函数的地址被放入eax寄存器中，而原来eax的值被保存到堆栈上。 在把一些寄存器入栈后，堆栈指针位置在esp2处。 当正式调用do_divide_error()之前，程序将开始执行时的esp0 堆栈指针值压入堆栈，放到了esp3处，并在中断返回弹出入栈的寄存器之前指针通过加上8又回到esp2处。
正式调用do_divide_error()之前把出错代码以及esp0 入栈的原因是为了把出错代码和esp0 作为调用C函数do_divide_error的参数。 在 traps. c 中该函数的原型为：void do_divide_error(long esp, long error_code)。

当协处理器执行完一个操作时就会发出IRQ13中断信号，以通知CPU操作完成

_irq13:pushl %eaxxorb %al,%al	//80387在执行计算时，CPU会等待其操作的完成outb %al,$0xF0//通过写0xF0端口，本中断消除CPU的BUSY延续信号，并重新激活387的处理器扩展请求引脚PEREQ。//该操作主要是为了确保在继续执行387的任何指令之前，响应本中断。movb $0x20,%aloutb %al,$0x20 	//向8259主中断控制芯片发送EOI（中断结束）信号。jmp 1f			//这两个跳转指令起延时作用
1:	jmp 1f
1:	outb %al,$0xA0	//再向8259从中断控制芯片发送EOI（中断结束）信号popl %eaxjmp _coprocessor_error	//在kernel/system call.s

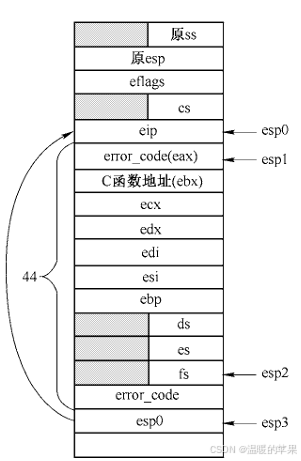

以下中断处理在调用时会在中断返回地址之后将出错号压入堆栈，因此返回时也需要将出错号弹出。

_double_fault:pushl $_do_double_fault
error_code:xchgl %eax,4(%esp)		# error code <-> %eaxxchgl %ebx,(%esp)		# &function <-> %ebxpushl %ecxpushl %edxpushl %edipushl %esipushl %ebppush %dspush %espush %fspushl %eax			# error codelea 44(%esp),%eax		# offsetpushl %eaxmovl $0x10,%eax			# 置内核数据段选择符mov %ax,%dsmov %ax,%esmov %ax,%fscall *%ebx				# 调用相应的C函数，其参数已入栈addl $8,%esp			# 堆栈指针重新指向栈中放置fs内容的位置pop %fspop %espop %dspopl %ebppopl %esipopl %edipopl %edxpopl %ecxpopl %ebxpopl %eaxiret_invalid_TSS:pushl $_do_invalid_TSSjmp error_code_segment_not_present:pushl $_do_segment_not_presentjmp error_code
...

总之，asm. s 中包括大部分CPU探测到的异常故障处理的底层代码，也包括数学协处理器（FPU）的异常处理。

traps.c

asm.s中断汇编代码为trap.c里的错误处理c代码准备参数，然后去调用对应的错误处理函数do_xxx(long esp, long error_code)(int3除外)。

void do_int3(long * esp, long error_code,long fs,long es,long ds,long ebp,long esi,long edi,long edx,long ecx,long ebx,long eax)
{int tr;__asm__("str %%ax":"=a" (tr):"0" (0));	//取任务寄存器值→trprintk("eax\t\tebx\t\tecx\t\tedx\n\r%8x\t%8x\t%8x\t%8x\n\r",eax,ebx,ecx,edx);printk("esi\t\tedi\t\tebp\t\tesp\n\r%8x\t%8x\t%8x\t%8x\n\r",esi,edi,ebp,(long) esp);printk("\n\rds\tes\tfs\ttr\n\r%4x\t%4x\t%4x\t%4x\n\r",ds,es,fs,tr);printk("EIP: %8x   CS: %4x  EFLAGS: %8x\n\r",esp[0],esp[1],esp[2]);
}void do_debug(long esp, long error_code)
{die("debug",esp,error_code);
}
...

大部分do_xxx又调用了die打印一些错误信息。

//取段seg中地址addr处的一个字节
#define get_seg_byte(seg,addr) ({ \
register char __res; \
__asm__("push %%fs;mov %%ax,%%fs;movb %%fs:%2,%%al;pop %%fs" \:"=a" (__res):"0" (seg),"m" (*(addr))); \
__res;})
//取段seg中地址addr处的一个长字（4字节）
#define get_seg_long(seg,addr) ({ \
register unsigned long __res; \
__asm__("push %%fs;mov %%ax,%%fs;movl %%fs:%2,%%eax;pop %%fs" \:"=a" (__res):"0" (seg),"m" (*(addr))); \
__res;})
//取fs段寄存器的值（选择符）
#define _fs() ({ \
register unsigned short __res; \
__asm__("mov %%fs,%%ax":"=a" (__res):); \
__res;})
/*打印 出错中断的名称、出错号、
调用程序的EIP、EFLAGS、ESP、fs段寄存器值、段的基址、段的长度、
进程号pid、任务号、10字节指令码。
如果堆栈在用户段，则还打印16字节的堆栈内容。*/
static void die(char * str,long esp_ptr,long nr)
{long * esp = (long *) esp_ptr;int i;printk("%s: %04x\n\r",str,nr&0xffff);printk("EIP:\t%04x:%p\nEFLAGS:\t%p\nESP:\t%04x:%p\n",esp[1],esp[0],esp[2],esp[4],esp[3]);printk("fs: %04x\n",_fs());printk("base: %p, limit: %p\n",get_base(current->ldt[1]),get_limit(0x17));if (esp[4] == 0x17) {printk("Stack: ");for (i=0;i<4;i++)printk("%p ",get_seg_long(0x17,i+(long *)esp[3]));printk("\n");}str(i);	//取当前运行任务的任务号（include/linux/sched.h）。printk("Pid: %d, process nr: %d\n\r",current->pid,0xffff & i);for(i=0;i<10;i++)printk("%02x ",0xff & get_seg_byte(esp[1],(i+(char *)esp[0])));printk("\n\r");do_exit(11);	//程序退出处理。(kernel/exit.c)
}

系统调用

什么是系统调用？

系统调用（System Call）是用户空间程序请求内核服务的一种机制。例如：

• 打开文件（open()）
• 读写文件（read() / write()）
• 创建进程（fork()）
• 退出进程（exit()）
• 内存分配（brk()）

在 Linux 0.11 中，系统调用通过 中断 0x80 实现，是用户程序进入内核的唯一合法途径。

---

系统调用实现机制

1. 中断门设置（IDT）

在系统启动时，Linux 0.11 初始化了中断描述符表（IDT），将中断 0x80 设置为系统调用入口。

• 中断号 0x80 对应的处理函数是 system_call。
• 该中断门允许用户态程序通过 int $0x80 指令进入内核。

2. 用户态调用系统调用

用户程序通过如下方式调用系统调用（以 fork() 为例）：

#include <unistd.h>pid_t pid = fork();

编译后，该调用会生成如下汇编代码：

movl $2, %eax   # fork 的系统调用号是 2
int  $0x80      # 触发中断，进入内核

3. 内核处理系统调用

进入内核后，执行 system_call 函数（在 kernel/system_call.s 中定义）：

主要流程

1. 保存寄存器上下文（如 eax、ebx、ecx、edx、esi、edi、ebp）。
2. 获取系统调用号（eax）。
3. 检查调用号是否合法。
4. 调用对应的系统调用处理函数（通过 sys_call_table 表）。
5. 恢复寄存器上下文。
6. 返回用户空间（iret）。

---

系统调用表：sys_call_table

Linux 0.11 使用一个函数指针数组来保存所有系统调用的入口：

fn_ptr sys_call_table[] = {sys_setup,        // 0sys_exit,         // 1sys_fork,         // 2sys_read,         // 3sys_write,        // 4sys_open,         // 5sys_close,        // 6...
};

• 每个系统调用都有一个唯一的编号（0 ~ 128）。
• 用户程序通过 eax 寄存器传入调用号。
• 内核根据调用号从 sys_call_table 中找到对应的函数。

---

系统调用的函数命名规则

Linux 0.11 中，系统调用的实现函数通常以 sys_ 开头，例如：

用户调用	内核函数	说明
fork()	sys_fork()	创建新进程
read()	sys_read()	读取文件
write()	sys_write()	写入文件
open()	sys_open()	打开文件
close()	sys_close()	关闭文件
exit()	sys_exit()	进程退出

这些函数通常定义在 kernel/sys.c、kernel/fork.c、fs/open.c、fs/read_write.c 等文件中。

---

系统调用的参数传递

Linux 0.11 使用寄存器传递参数，最多支持 5 个参数：

参数位置	寄存器
第 1 个参数	ebx
第 2 个参数	ecx
第 3 个参数	edx
第 4 个参数	esi
第 5 个参数	edi

例如：

ssize_t read(int fd, void *buf, size_t count);

对应系统调用号为 3（sys_read），其参数传递如下：

movl $3, %eax
movl fd, %ebx
movl buf, %ecx
movl count, %edx
int  $0x80

---

系统调用返回值

• 系统调用的返回值通过 eax 寄存器返回给用户程序。
• 如果出错，返回值为负数（如 -EINVAL），用户程序可以通过 errno 获取错误码。

---

系统调用与中断的关系

机制	说明
int 0x80	用户态进入内核的标准方式
system_call	中断处理入口函数
save_all	保存寄存器上下文
sys_call_table	查找对应系统调用函数
restore_all	恢复寄存器上下文
iret	返回用户空间

---

系统调用的局限性

限制	说明
支持系统调用数有限	最多 128 个
参数传递方式固定	使用寄存器，最多 5 个参数
无系统调用封装库	用户需手动使用 int 0x80
无动态注册机制	系统调用需静态添加到 sys_call_table
无现代系统调用接口	如 mmap、poll、epoll 等尚未出现

---

总结：系统调用关键点

模块	内容
系统调用号	存放在 eax 寄存器中
触发方式	int $0x80
入口函数	system_call
参数传递	ebx, ecx, edx, esi, edi
返回值	通过 eax 返回
调用表	sys_call_table 数组
调用函数	sys_xxx() 函数
用户接口	<unistd.h> 中定义宏
错误处理	返回负数错误码，用户用 errno 获取

任务调度

Linux 0.11 是一个早期的 Linux 内核版本（1991 年发布），虽然功能简单，但已经实现了多任务调度、进程管理、系统调用、中断处理、内存管理等操作系统核心机制。

任务调度概述

Linux 0.11 的任务调度器是基于时间片轮转的抢占式调度器，采用固定优先级 + 时间片递减的方式选择下一个运行的进程。

• 每个进程有一个 counter 字段表示剩余时间片。
• 时间片用完后进程被挂起，等待重新分配。
• 调度器在 schedule() 函数中实现。
• 支持最多 64 个进程（NR_TASKS = 64）。

---

进程状态与调度关系

Linux 0.11 中的进程状态决定了调度器是否可以调度该进程：

状态	宏定义	说明
可运行	TASK_RUNNING	可以被调度运行
可中断睡眠	TASK_INTERRUPTIBLE	等待资源，可被信号唤醒
不可中断睡眠	TASK_UNINTERRUPTIBLE	等待资源，不能被信号唤醒
僵尸状态	TASK_ZOMBIE	进程已结束，等待父进程回收
停止状态	TASK_STOPPED	被调试器暂停

📌 只有处于 TASK_RUNNING 状态的进程才会被调度器选中。

---

调度器核心函数：schedule()

这是调度器核心函数，位于 sched.c 中。

调度流程

1. 遍历所有进程，处理定时器和信号唤醒：

   • 检查是否有进程的 alarm 时间到，发送 SIGALRM 信号。
   • 如果进程处于 TASK_INTERRUPTIBLE 状态，并且有未被屏蔽的信号到来，则将其状态改为 TASK_RUNNING。

2. 找出当前时间片最多的可运行进程：

   • 遍历所有进程，找出 state == TASK_RUNNING 且 counter > 0 的进程。
   • 选出 counter 最大的那个进程作为下一个要运行的进程。

3. 如果所有进程的时间片都用完了：

   • 对所有进程重新分配时间片：

     counter = (counter >> 1) + priority;


     • counter >> 1：保留原来的一半时间片。
     • + priority：加上进程的优先级，保证交互式进程获得更多运行机会。

4. 调用 switch_to(next) 切换到选中的进程。

---

调度器特点总结

特性	描述
调度策略	时间片轮转 + 优先级
时间片机制	每次调度递减，用完后重新分配
支持最大进程数	64 个（NR_TASKS）
支持优先级	每个进程有 priority 字段
抢占机制	时间片用完即切换，不支持实时抢占
无写时复制（COW）	fork() 完全复制父进程页表
无动态优先级调整	优先级固定
无组调度	不支持进程组调度
无调度类	没有现代 Linux 的调度类（如 CFS、RT、DL）

---

进程结构体 task_struct 中与调度相关的字段

struct task_struct {long state;        // 进程状态（TASK_RUNNING 等）long counter;      // 当前时间片long priority;     // 优先级long signal;       // 信号位图struct sigaction sigaction[32]; // 信号处理函数...
};

关键字段解释

• state：当前进程状态，决定是否被调度。
• counter：剩余时间片，调度器选择依据。
• priority：进程优先级，影响时间片重新分配。
• signal：信号位图，影响进程唤醒。

---

时间片分配机制

Linux 0.11 的时间片分配不是固定的，而是根据进程的历史使用情况动态调整：

counter = (counter >> 1) + priority;

• counter >> 1：保留原来时间片的一半，避免长时间得不到运行的进程完全失去时间片。
• + priority：优先级越高，分配的时间片越多。

📌 这种机制虽然简单，但能保证交互式进程（如 shell、终端）获得较多运行时间。

---

调度触发时机

调度器在以下几种情况下被调用：

触发时机	说明
schedule() 被显式调用	如进程主动放弃 CPU（如调用 pause()）
time_interrupt() 中断	每次时钟中断会减少当前进程时间片，若为 0 则调用 schedule()
sys_waitpid() 等系统调用	等待子进程结束时主动调度
sys_exit()	进程退出时调用调度器
sys_pause()	进程进入等待状态，调用调度器

---

调度器的局限性

虽然 Linux 0.11 的调度器实现了基本的多任务调度功能，但也存在以下明显限制：

限制	说明
无实时调度类	无法满足实时系统需求
无调度组	不支持进程组调度
无动态优先级	所有进程优先级固定
无公平调度	不保证每个进程获得公平 CPU 时间
无负载均衡	不适用于 SMP 多核系统
时间片分配粗糙	只有 64 个进程，不适用于现代系统

---

进程创建与调度关系（fork()）

Linux 0.11 的 fork() 系统调用会复制父进程的地址空间、寄存器状态、页表等信息，创建一个新进程。

int sys_fork(long ebx, long ecx, long edx, ...)

• 子进程初始状态为 TASK_RUNNING。
• 子进程初始时间片为父进程的一半。
• 父子进程共享代码段，数据段和堆栈段复制（无写时复制）。

📌 fork() 后，调度器有机会在下一次调度中选择新进程运行。

---

总结： 任务调度关键点

模块	关键点
调度器类型	基于时间片轮转的抢占式调度器
调度函数	schedule()
进程状态	TASK_RUNNING 才能被调度
时间片机制	每次调度递减，用完后重新分配
优先级机制	影响时间片分配，但不参与调度选择
调度触发时机	时钟中断、系统调用、进程退出等
进程创建	fork() 创建新进程，父子共享代码段
调度目标	在有限资源下实现多任务并发执行
局限性	不适用于现代 SMP、实时系统，调度公平性差
