Linux 信号与中断 详解

1. 认识信号

1.1 生活角度

信号是什么呢？在生活中，有红绿灯信号，有时钟信号等等，简而言之，信号是用来传递信息的媒介。

生活中不同的信号具有不同的特征，人可以根据这些不同的特征去识别不同的信号，进而采取不同的不同的处理方式。

从中我们可以看出，信号产生后，人识别到信号后处理信号，但有些时候，信号并不被立即处理，人可能有更重要的事情去做，因此需要记忆信号，既信号保存，之后再做信号处理：信号产生->信号保存->信号处理。

1.2 进程角度

在计算机中，进程与信号紧密联系在一起，因为信号是发送给进程的。

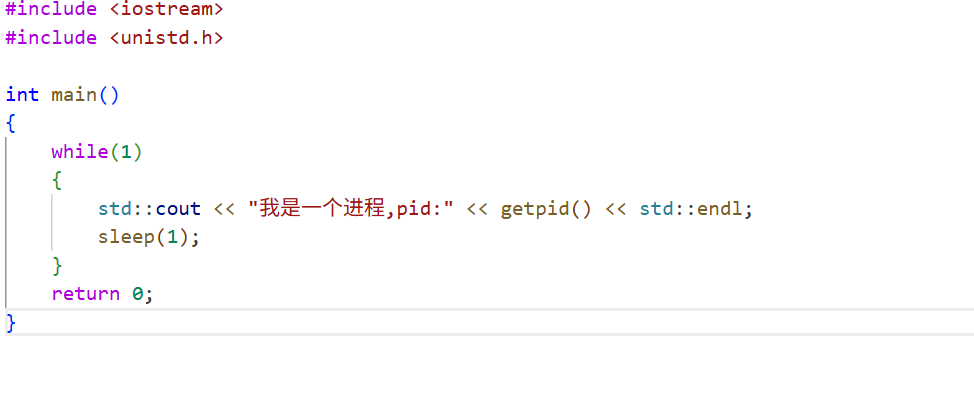

接下来，我们看一段简单的程序，初步感受向进程发送信号的过程。

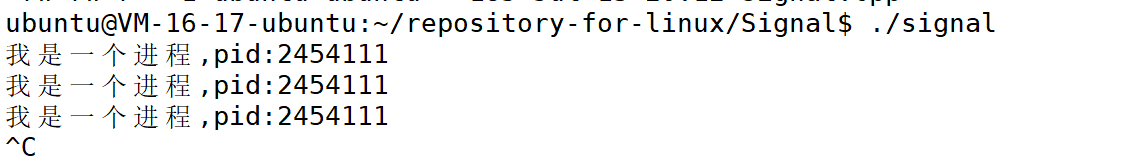

这是一个一旦运行便陷入死循环的进程。如果我们想要终止这个进程，可以在进程运行起来，在键盘中使用ctrl + c的组合键，这实质上就是向进程发送了一个信号，而这个信号的处理方式便是进程终止。

结果如下所示：

2. 信号产生

初步了解信号后，我们首先来具体研究信号的产生问题。

2.1 信号有哪些

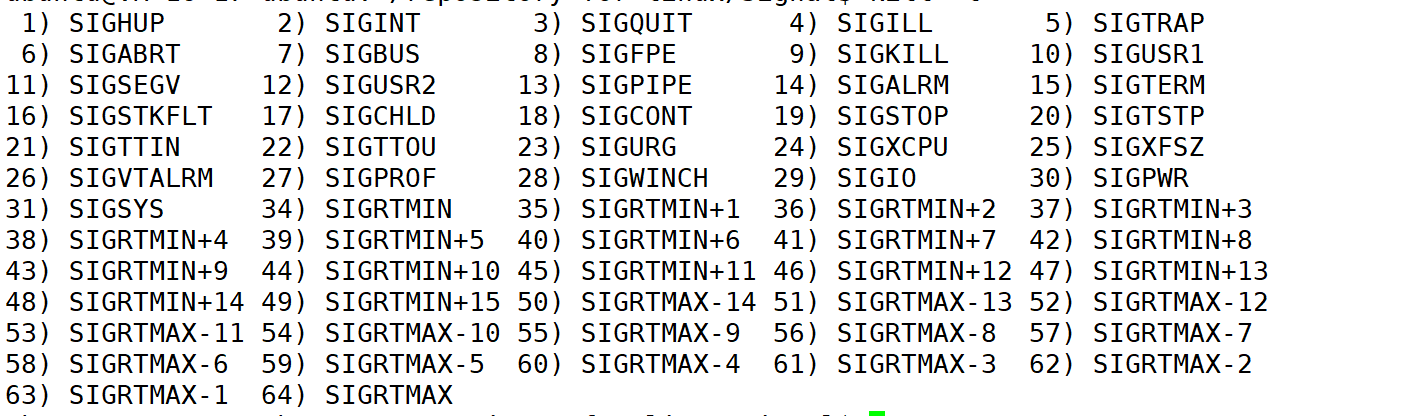

Linux中，所有信号可以通过kill -l命令进行查看。

从上图中，我们可以看到，一共有62种信号,特别注意，32和33号信号是不存在的。

在Linux中，信号分为传统信号和实时信号， 就上图而言，编号1~31是传统信号，其余信号则为实时信号，本篇博客重点讲解传统信号。

另外，在上图中，信号的编号从1开始，后面紧跟信号的名称，这些全大写的信号名称，实际上就是宏值。

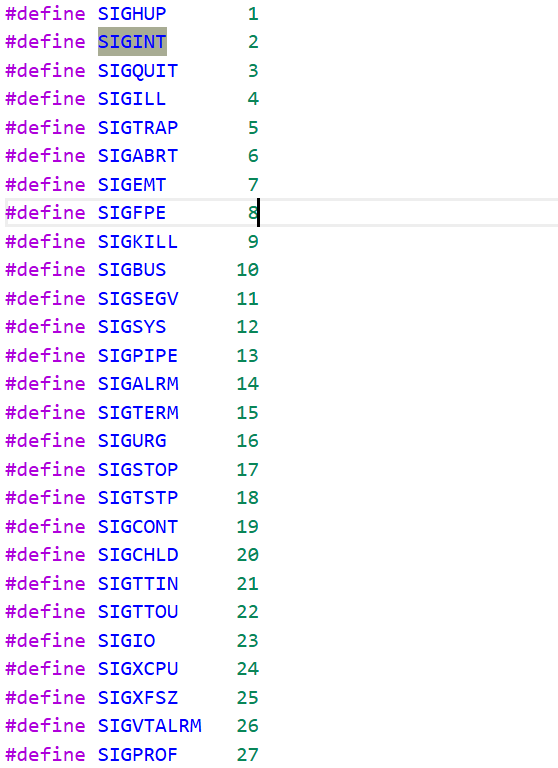

我们可以从Linux内核源码中清楚看到这一点：

2.2 键盘产生信号

2.2.1 键盘组合键

我们可以通过键盘组合键产生信号。

键盘一般通过组合键来产生信号：
ctrl + c:产生的是2号信号，即SIGINT，这是一个可从键盘中产生的终止信号，收到该信号的进程默认行为是终止，即Terminate

ctrl + \:产生的是3号信号，即SIGQUIT,这也是一个可从键盘产生的终止信号,但是这个终止行为并不是Terminate,而是core,即还会生成一个core dump文件。

ctrl + z:产生的是18号信号，即SIGSTOP,这个信号是让进程进入停止状态，并从前台进程转变为后台进程。

这里就牵扯到一个前台进程和后台进程的概念。
前台进程只能有一个，而后台进程能有多个。那前台进程与后台进程的区别是什么呢？简单来说，只有前台进程能够从键盘中获取数据，后台进程则不能，当然无论是前台进程还是后台进程，都可以向显示器文件进行输出。

而我们所使用的键盘组合键发送信号，本质都是向前台进程发送信号，而非后台进程。

2.2.2 键盘如何发送信号

为什么使用键盘的组合键就能发送信号呢？
首先，我们要明确一点，信号最终都是由操作系统向进程发出的。键盘能够发送信号，一定是OS知道键盘中输入了特定的数据，从而做出相应发送信号的处理。

可是，操作系统是如何得知键盘中输入了数据呢？首先，键盘中每次输入的数据一定进行了存储(存储在外设中)，如果操作系统不断对键盘进行检测，肯定能够拿到键盘中输入的数据，但是这样损耗太大了，因为当键盘实际没有任何输入的时候，操作系统也在频繁检测，这是不必要的。

因此，键盘与CPU的特定针脚有连接，一旦键盘按下，代表有数据输入，特定的针脚变为高电平，即触发键盘所对应的硬件中断，而OS检测到这个中断信息，便会到中断向量表中，执行键盘对应的中断处理方法，即获取处理键盘中的数据，进而也就可以识别特殊的组合键，向前台进程发送信号了。

通过中断的方式来获取键盘的数据，这样就避免了OS的频繁却无意义的检测，减小了CPU的负担。

需要说明的是，此处仅简单引入中断的概念，后文会有关于中断的详细阐释。

2.3 使用系统命令向进程发送信号

我们可以在命令行中，使用系统命令kill 来向进程发送信号。

kill发送信号的具体格式:kill -信号编号(可以是数字，也可以是宏值) 相应进程的pid号

2.4 通过系统调用向进程发送信号

接下来介绍三个系统调用来实现信号发送。

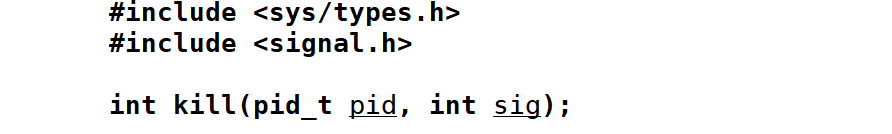

kill 函数，kill命令实际也是通过kill函数实现的。

kill函数用来给特定进程发送特定信号。

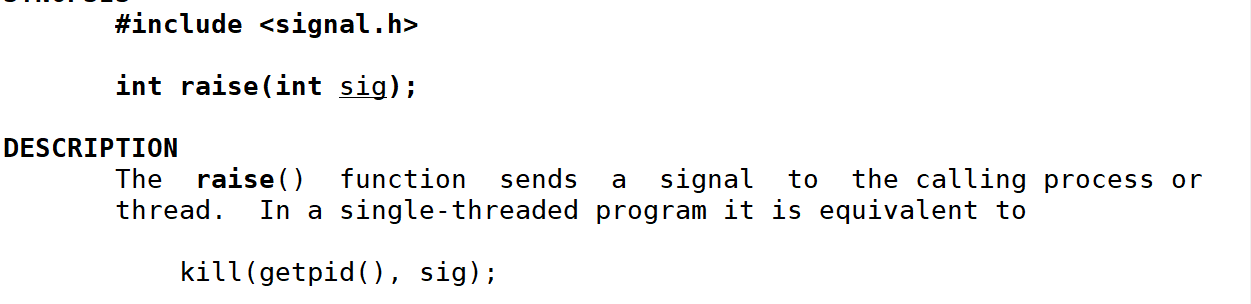

raise函数，用于进程自己给自己发信号。

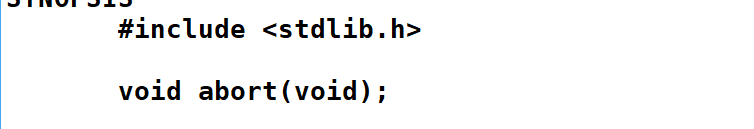

abort函数，用于进程自己给自己发送6号，即SIGABRT信号。

2.5 通过软件条件发送信号

通过软件条件发送信号，即当一定的软件条件满足时，操作系统自动向特定进程发送信号。

以之前学习的进程间通信管道为例，当读端进程关闭后，写端进程如果向管道中写入，则会被操作系统发送SIGPIPE信号，使写端进程终止。

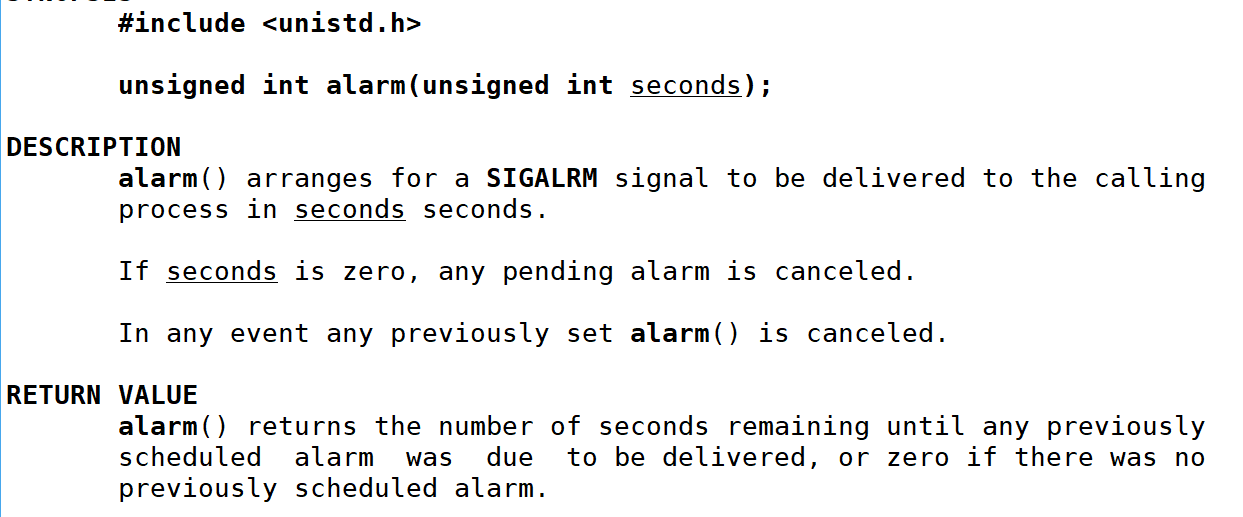

接下来介绍另外一个通过软件条件发送的信号SIGALRM,以及与该信号相关的系统调用alarm.

简单来说，alarm完成的就是一个定时的功能，在设定的秒数后，向目标进程发送一个SIGALRM信号。

关于alarm，有额外几点需要说明：

• 一次只能设置一个闹钟，后一个闹钟设定后，会将前一个闹钟取消。
• 该系统调用的返回值，如果不存在前一个闹钟，则返回0，否则，返回前一个闹钟剩余的秒数。
• 如果调用alarm(0),则表示取消所有设置的闹钟。

2.6 通过硬件中断发送信号

通过硬件中断发送信号，本质就是因为硬件层面的出错，而触发硬件中断，进而执行相应的中断处理方法，在相应的中断处理方法中，由操作系统向相应进程发送信号。

接下来，介绍两个常见的CPU硬件出错而产生信号的例子。

2.6.1 除0错误

除0错误本质是一种浮点异常，是CPU运算单元中发生的异常。在发生这种异常后，CPU中的状态标志寄存器中的相应标志位(可以理解为一个位图结构)会被置高电平，触发硬件中断后，OS检测到该中断，便执行中断向量表中相应中断的处理方法，向目标进程发送SIGFPE(8号信号)，默认处理行为是终止进程。

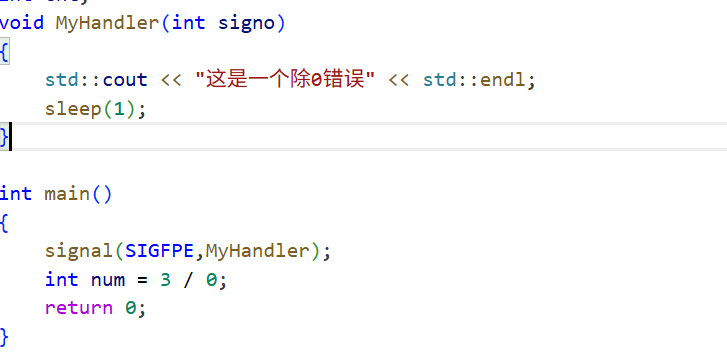

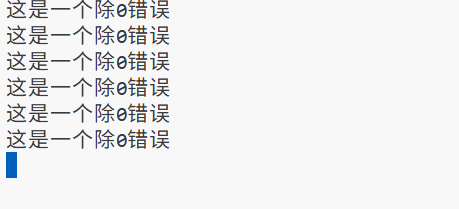

但是，如果我们使用signal更改相应信号的处理方式，那么就会一直触发这个异常，因为在执行相应中断方法前，会保存当前运行进程的硬件上下文，如果信号的处理方式不是终止该进程的话，那么该进程硬件上下文恢复时，相应标志位寄存器中的相应位仍为高电平，那么仍会触发硬件中断而循环往复。

2.6.2 野指针

野指针错误是一个非常经典的硬件报错。

本质上，野指针所触发的段错误，是因为CPU中的MMU，即内存管理单元，从CR3寄存器中拿到当前进程页表的地址后，再查找页表映射，完成从虚拟地址到物理地址的转换。而如果是野指针，那么这个虚拟地址在页表中一定是没有相应映射的，因此就会触发段错误，在CR2控制寄存器储存该触发页错误的虚拟地址，然后触发硬件中断，OS发送信号SIGSEGV，终止相应进程。

2.6.3 Term 和 Core 的区别

通过上面的学习，我们可以发现，有的信号让进程终止是Term，而有的信号让进程终止是Core ,这两种默认信号处理动作都是终止，那么有什么区别呢？

Term就是单纯的终止进程，而Core除了终止进程外，还会生成一个core dump 文件。

那么，什么是core dump呢？core dump，即核心转储。

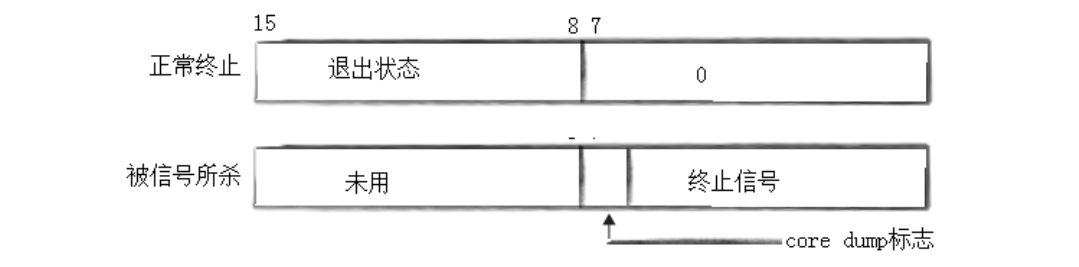

结合之前在进程控制中所学的内容，waitpid中的status形参中，有一个core dump 标志位。默认处理动作是core的信号，除了终止进程，还会将相应进程中的core dump标志位置为1，操作系统检测到core dump标志位为1后，就会将该进程的硬件上下文全部转储到一个core文件中，以便事后调试，进而查清错误原因。

需要说明的是，云服务器中默认是将core dump功能禁用的。

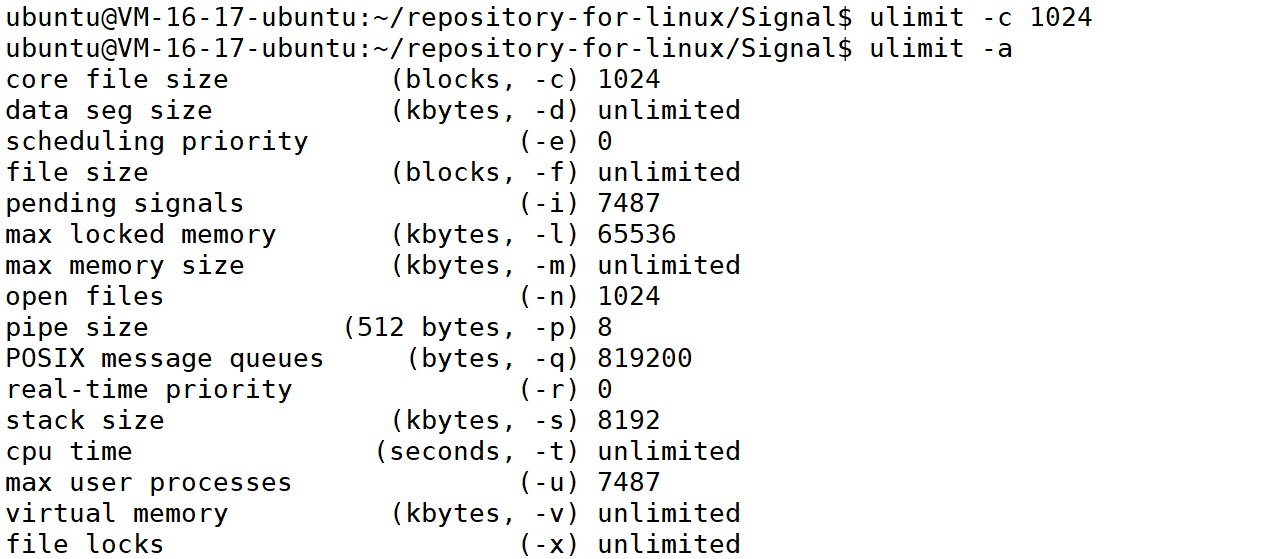

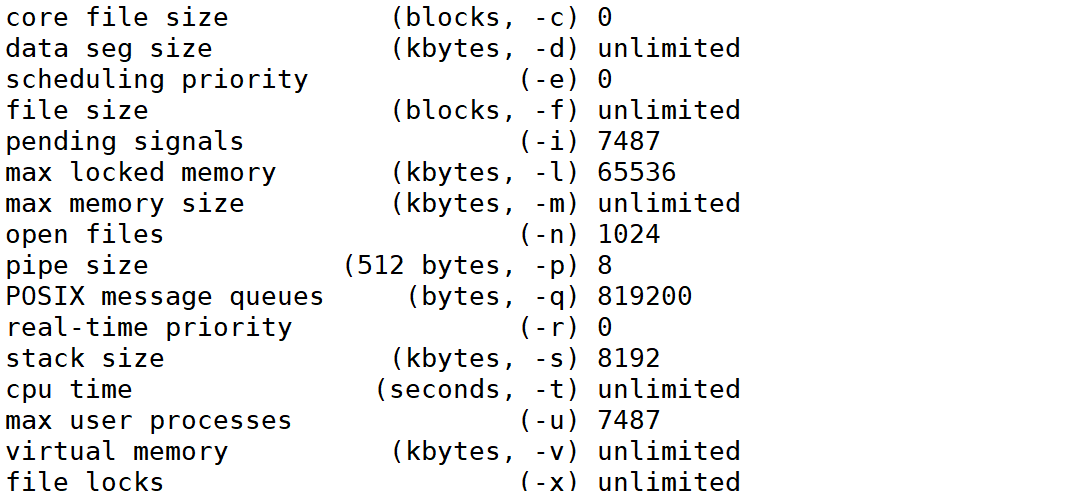

我们可以看到允许生成的core file size大小为0KB，也就是说不允许生成(使用ulimit -a 可以进行查看)

我们可以使用ulimit -c来进行修改。

需要特别说明的是，ubuntu或centos系统中，基本使用systemd-coredump来管理core文件，如果想要直接让core文件生成在当前目录中，需要禁用systemd-coredump功能，即做一些额外配置。

在ubuntu中，生成的core文件就以core命名，而centos中，core文件往往以core+相应进程pid的形式命名。

如果想要调试core文件来寻找错误，可以使用gdb或cgdb，在命令行中输入如下语句:gdb + 相应可执行文件(需包含可调试信息) + 相应core文件 。

可以在gdb命令行中，输入bt,即可查看错误发生位置，或使用info registers，查看错误发生时，各寄存器中的值。

3. 信号保存

由于信号产生后，信号并不会立刻处理，因此信号必须要保存，那么信号是如何保存呢？

在了解信号保存前，我们先要了解几个概念。

信号未决：信号未决是指信号处于pending状态，即从信号产生到信号处理这之间的状态。
信号递达： 实际的信号处理动作被称之为信号递达。
信号阻塞： 进程可以选择阻塞(block) 某个信号，这样该信号就会处于未决状态，而无法递达，也就是说进程能够收到该信号， 但却无法处理该信号。

3.1 信号的三张表

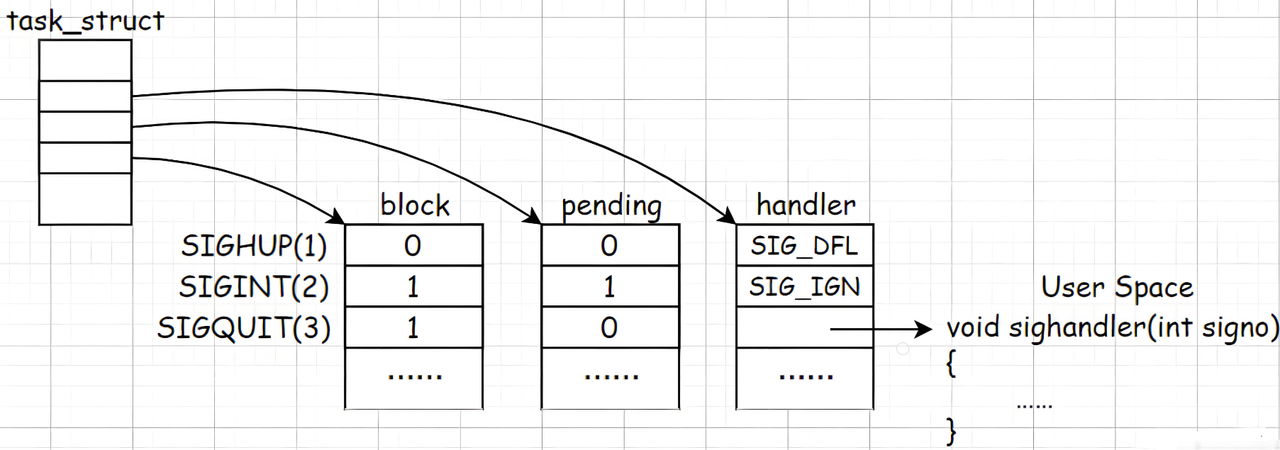

在进程struct task_struct的结构中，有三张表结构：一张block表，一张pending表，还有一张handler表。

block表和pending表本质上都是一个64位的位图结构，位图中的一位分别对应一个信号——block位图中，位为1，表示该信号被阻塞；pending位图中，位为1，表示该信号为未决状态。

handler表中则是储存不同信号的处理方式，也就是存储一个函数指针。

3.2 sigset_t 类型

这个类型就是一个信号集类型，也就是一个位图结构，即上图信号三张表中block表和pending表的结构。

其中block表被称为阻塞信号集，或者说信号屏蔽字(Signal Mask)。

3.3 信号集操作函数

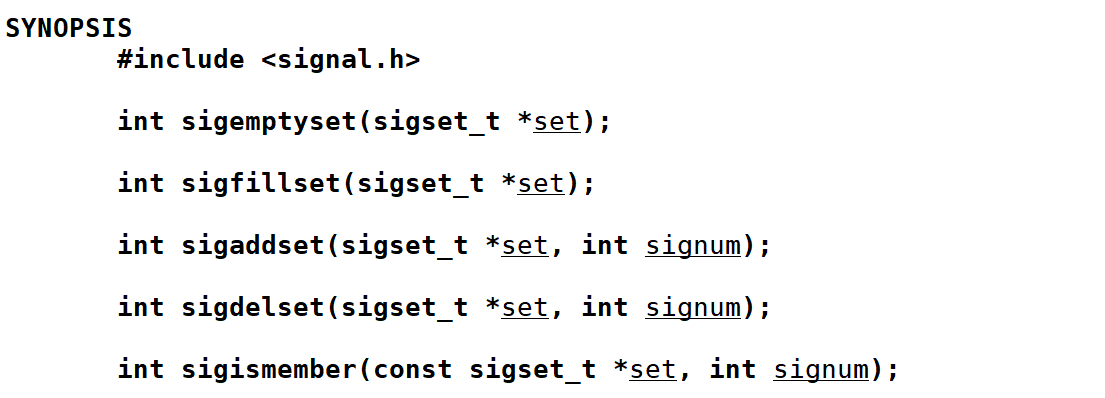

以下，我们介绍一些常用的信号集操作函数。

sigemptyset:用于将信号集中的每一位置0。
sigfillset:用于将信号集中的每一位置1.
sigaddset:用于向信号集中添加特定信号。
sigdelset:从信号集中删除特定信号。
sigismember:用于判定特定信号是否存在信号集中。

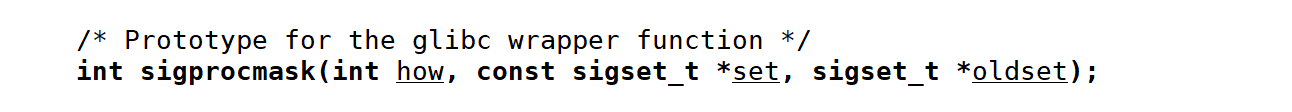

这是专门用于更改信号屏蔽字的系统调用。

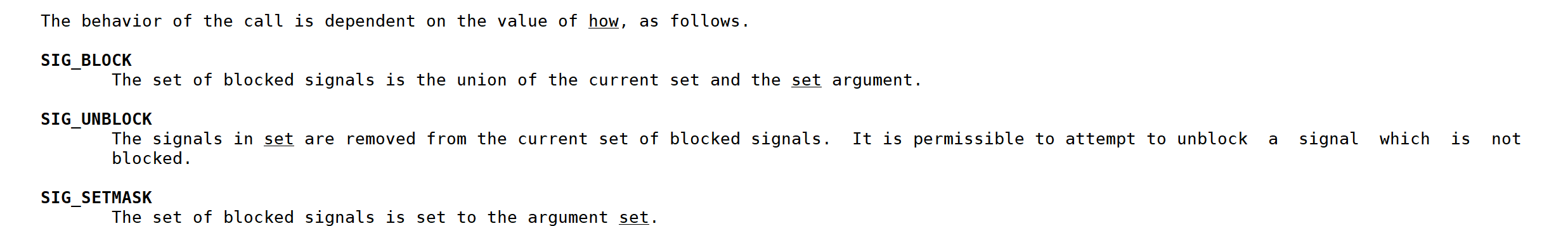

how:how主要用于规定更改的行为，具体而言有以下三种行为。

set:这是用于置位的用户层面的阻塞信号集
oldset:这个用于存储修改前的信号屏蔽字。

简单来说，这个函数可以在用户层面获取未决信号集。

3.4 两个细节问题

• 信号屏蔽与信号未决：信号屏蔽并不影响信号未决，仅仅使得信号无法递达到。
• 信号未决的状态改变时机：进程收到信号，即代表该进程的pending表中相应位被置为1，接下来要进入信号的处理逻辑，但在进入该信号的处理逻辑之前，操作系统会将pending表中的相应位重新置为0。

4. 信号处理

4.1 signal

信号处理的方式有三种：SIG_DFL，即信号的默认处理方式，通常都是Term或这Core终止；SIG_IGN，即忽略该信号；最后一种则是信号的自定义捕捉，也就是可以自己定义信号的处理方式。

上述需要特别说明的是，要区分忽略信号和屏蔽信号，屏蔽信号是让信号产生后始终处于未决状态，不处理该信号；而忽略信号会处理信号，只不过处理方式为忽略。

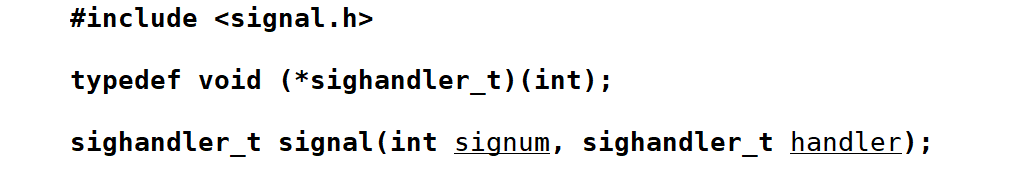

接下来介绍一个可以设置信号处理方式，即更改进程handler表的系统调用。

signum:传入想要更改handler方式的信号。
handler:传入具体的handler方式——可以传入SIG_DFL，表示使用该信号的默认处理方式；可以传如SIG_IGN,表示忽略该信号；或者传入自定义的方式，但是该函数指针类型一定要与sighandler_t相同。

需要额外说明的是，Linux的传统信号中，有一些信号很特殊，比如9号信号(用于终止进程)，19号信号(用于停止进程)。其中，9号信号不能被忽略，不能被屏蔽，不能被阻塞；而9号信号，同样不能被忽略和阻塞，但是可以被屏蔽。

4.2 sigaction

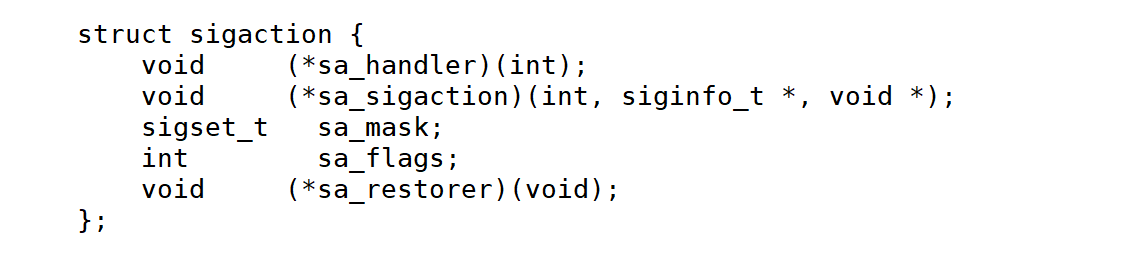

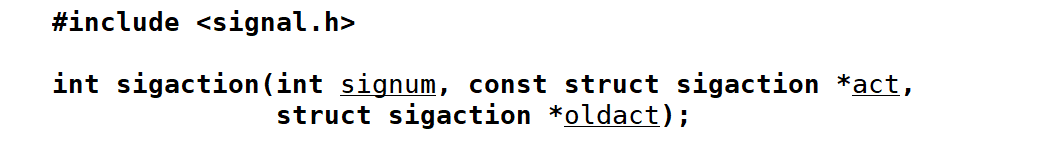

该系统调用同样可以设置信号的处理方式，不过它会额外涉及到一个结构体struct sigaction

通过这个结构体，既可以完成对传统信号的设置，也可以完成对实时信号的设置。

我们重点关注sa_handler和sa_mask这两个成员，sa_sigaction则于实时信号有关，sa_flags设置为 0 即可。

sa_handler是用来设置传统信号的处理方式，那么sa_mask是什么作用呢？

这里必须要提及的是，当一个信号进入处理逻辑时，该信号的block表中相应位就会被置1，这样当前进程能够再次接收到该信号，但是却无法再次处理该信号，这样就可防止信号被递归处理，当一个信号处理完毕时，block表中的相应位则再被置为0。

如果，当一个信号进入处理时，我们不仅仅想屏蔽当前信号，我们还想屏蔽其它信号，就可以使用这个sa_mask，也就是一个位图结构，进行额外的设置。

需要特别注意的是，使用sa_mask去设置额外屏蔽其它信号时，不要再使用signal去设置信号的处理方式，因为signal的设置，会使得进入信号处理逻辑时，只临时屏蔽当前信号。

5. 中断

在前面的讲解中，屡次提到中断这个话题，接下来就要详细讲一讲中断，这也是想要理解信号捕捉具体流程的一个重点。

5.1 硬件中断

5.1.1 外设触发的硬件中断

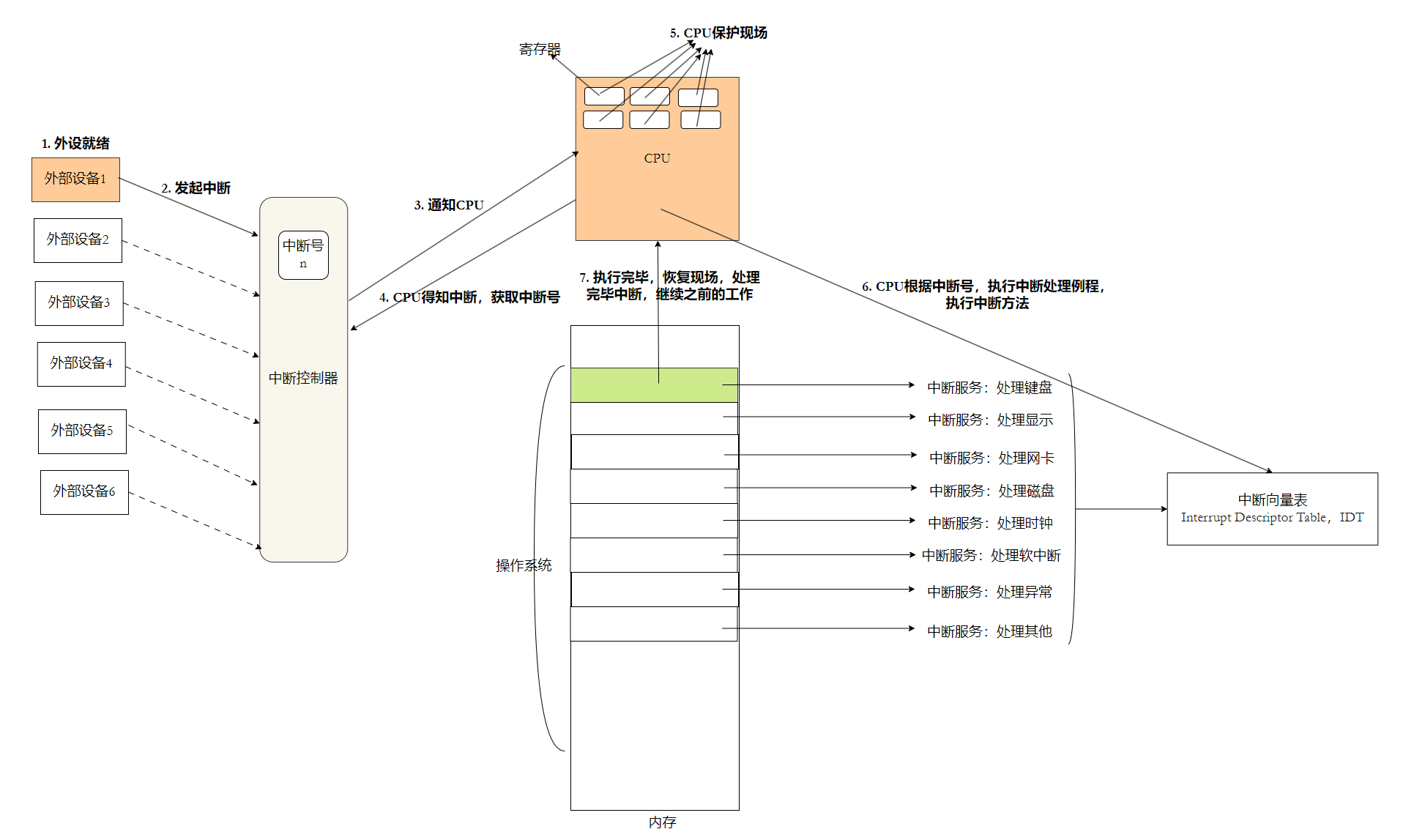

什么是硬件中断呢？本质上就是由外部设备异步触发，中断当前的工作，转而执行相应的硬件中断处理方法。这样操作系统就不需要对外部硬件进行周期性地检测，而是通过中断触发即可。

不同的外部设备，如键盘、鼠标等，都可以触发硬件中断。

但不同的外部设备，触发不同的硬件中断，在操作系统中，会有不同的中断号与之对应。中断号有什么用呢？

操作系统中有一张中断向量表，本质上可以理解为一个数组结构，不同的下标处对应了不同的中断处理方法，中断号实际就是数组对应的下标。

需要说明的是，中断向量表就是操作系统极其重要的一部分，在计算机启动时，就会加载到内存中。

5.1.2 时钟中断

时钟中断，本质上也是硬件中断的一种，是由时钟或定时器每隔一段时间发出的中断，在较早的计算机中，触发时钟中断为独立的硬件，而现在计算机中，相关硬件往往集成到CPU中。

但与其它硬件中断不同的是，其它硬件中断，如键盘和鼠标的硬件中断，是需要由用户触发的，但是时钟中断，是每隔一定时间自动触发的。

那么时钟中断有什么用呢？

在讲作用前，我们先要了解几个概念：CPU主频、分时操作系统和时间片。

每个CPU都有一个主频，主频决定了CPU在单位时间内能够运行多少个时钟周期——因此，相对而言，CPU主频越高，CPU性能越强，即CPU运算越快，因为单位时间内，能够运行的时钟周期越多。

我们日常生活中常见的windows、linux、mac这些操作系统，都是分时操作系统，也就是基于进程的时间片来进行进程的轮转调度。
在分时操作系统中，每个进程在CPU上一次能运行的时间是有限的，这个时间我们称作该进程的时间片。当一个进程的时间片用完后，该进程便不能继续运行，保存硬件上下文后，就从CPU上剥离，重新进入进程的调度队列中，恢复时间片，等待下一次调度。

那么一个进程的时间片具体有什么确定呢？简单来说，每一个进程都有一个对应的计数变量，每当一个时钟中断到来后，该计数变量便自减1，当该变量减到0时，就代表进程的时间片用完。

这里需要区分一下概念，CPU主频，时钟周期，系统频率。CPU主频确定了时钟周期，主频的数值就是单位时间内CPU能运行多少个时钟周期。系统频率，是时钟中断触发的频率，即单位时间内，发出时钟中断的个数。
上述的时间片，是与系统频率和相应进程的时间片计数变量相关的。

现在我们可来谈一谈时钟中断的中断处理方法。

每当时钟中断触发后，CPU就会执行do_timer方法，在这个调用中，会检查当前进程的时间片情况，根据不同的时间片情况对进程进行不同的标记，也会查看当前进程调度队列中的其它进程，如果需要调度运行，就会进行标记，而实际的进程调度与切换工作，在do_timer中相应准备工作完成后，调用schedule方法来完成——进程的实际调度与切换都是由该方法完成的。

所以，时钟中断的触发，是推动进程调度与切换的基础，而相邻时钟中断触发之间的时间间隔便是其余进程任务实际在CPU上可运行的时间。

5.2 软件中断

有通过外部设备触发的硬件中断，那有没有通过软件条件触发的软中断呢？

答案是肯定的。不过软中断需要做一个特别区分，有Linux内核层面的软中断，也有CPU架构层面的软中断，下面所讲的软中断，全部都是CPU架构层面的软中断。

5.2.1 陷阱 trap

什么是陷阱呢？
简单来说，陷阱是一种同步中断，通常是由程序主动触发的，并且会返回下一条指令的地址，常见的陷阱有系统调用和调试指令。

我们重点来讲系统调用的流程。

系统调用本质上是操作系统提供的方法。在操作系统内核中，存在一张系统调用表，本质上就是一个函数指针数组，可以通过数组下标，访问不同的系统调用，而这个数组下标，就是系统调用号。

系统调用的本质，其实就是通过系统调用号和系统调用表的地址，进而找到要执行的具体系统调用的地址，进而执行相应方法。

具体来说，用户层面主动使用系统调用，当程序运行到调用该系统调用时，会将相应的系统调用号存入CPU的eax寄存器中，然后通过int 0x80 或者 syscall这样的指令跳转到相应的系统调用处理方法中,CPU也同时由用户态转为内核态。

在系统调用处理方法中，最重要的一点就是根据eax中的系统调用号和操作系统内核中的系统调用表的地址，具体计算出相应系统调用函数指针的地址，然后就可以拿到相应的函数指针，进而执行具体的系统调用了。

但是，我们使用系统调用的时候，并没有看到什么eax寄存器，也没有看到什么int 0x80 或者 syscall这样的指令，这是因为C语言库已经将这些系统调用全部进行了封装。

5.2.2 异常

异常,即excaption，是一种同步中断，常见的异常有除0异常，缺页异常等。

异常本质上是CPU出现某种错误，进而触发中断，对该错误进行修复处理一种机制。

异常产生时，CPU自动由用户态转变为内核态，然后跳转到操作系统的中断向量表中的异常处理中，根据不同的异常，进一步执行不同的异常处理方式。

除0异常，最终的处理方式就是由操作系统向相应进程发送一个SIGFPE的信号，进而终止进程。

缺页异常，顾名思义，与页表相关的异常，一般是由于非法内存访问，或者说虚拟地址缺少物理映射而产生的。

非法内存访问有很多，访问无效的内存地址，比如野指针，或者违反内存访问权限，比如修改只读内存，或者用户态访问内核态等等，这些都会触发段错误，即被发送SIGSEGV信号，进而终止进程。

而虚拟地址缺少物理地址映射，这种缺页异常，会进行映射后，继续执行原进程，而不终止进程。

5.3 操作系统是什么

通过上述的介绍，我们可以发现，操作系统是很“懒”的。一旦开机后，操作系统内核便会加载到内存中，但是并不会主动执行其中的大部分代码，而是当一个个中断到来时，再根据不同的中断，执行内核中不同的中断处理方法。

所以，究其本质，操作系统是由一个个中断推动运行的。

当计算机启动后，操作系统会创建一个0号IDLE进程，当没有任何其它任务时，这个进程会不断地在CPU上运行，它的作用是使得CPU工作在一个低功耗的状态，同时它也会尝试调用schedule()方法，进行进程调度。

而当有其它任务，对应有其它进程时，CPU便运行其它进程，当其它进程都结束时，再重新运行0号IDLE进程。

5.4 内核态与用户态

内核态与用户态，本质就是CPU所处的两种状态。

在32位的Linux系统中，进程地址空间共4GB，0~3GB是用户态空间，3-4GB是内核态空间。

不同的进程中，0~3GB的映射情况是各不相同的，对应的每个进程的页表是独立的，但是3-4GB的映射情况是相同的，所有进程共用一张主内核页表(与每个进程的独立页表，不是同一张表)。

内核态与用户态的区分，是通过CPU中的CPL(当前特权级别)来决定的，CPL为0表示内核态，CPL为3表示用户态。

用户态只能访问0~3GB的空间，而内核态理论上能够访问4GB的所有空间，但主要是在访问内核态的空间。

为什么可以实现限制访问呢？因为在页表中，存在记录访问不同地址空间所需特权级别的变量，当实际在查页表时，MMU会将CPU中的CPL与当前访问地址所需的CPL做比较，进而进行访问的限制。

处在用户态的进程，如果强行访问内核态空间，一般会触发段错误，而终止进程。
