撤销和重做！支持数据驱动的事务机制啦（使用OpenGL+QT开发三维CAD）

news 2025/7/22 7:53:52

“ 事务机制是设计软件的基础和核心议题之一，基于此可以实现撤销和重做，对包括绘制、编辑、删除、复制、工作平面设置等操作进行撤销和重做，大大提高设计效率和设计容错性，提升用户体验。”

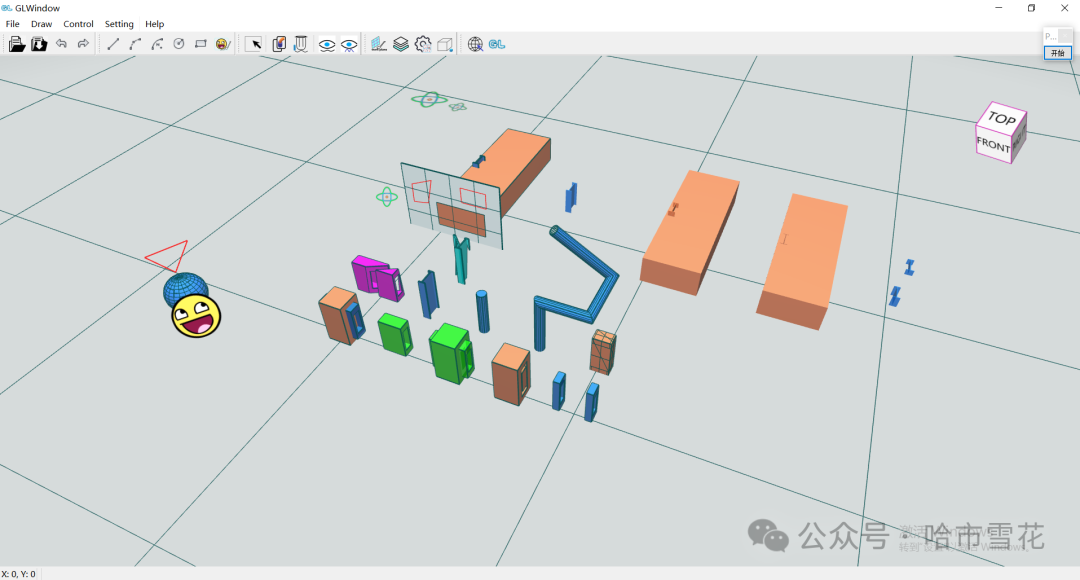

最近，我们在GLViewer中设计和实现了支持数据驱动的事务机制，并基于此开发了“撤销”和“重做”功能，一起看看吧~

原文：撤销和重做！支持数据驱动的事务机制啦（使用OpenGL+QT开发三维CAD）

01 设计理念

作者没有采用QT的UndoFrameWork，而是完整设计和实现了事务机制，并融入了“数据驱动更新”的理念，更灵活和可靠的处理各种复杂操作，进行数据库的更新，并“数据驱动”更新显示，完成操作--到处理--到数据--到显示的流水线的一系列动作。

重要理念：

数据库是唯一和可靠的数据源，所有数据更新和数据应用都要以数据库为基准和来源。其中显示也是数据应用的一种，要以数据库数据为依据进行显示。
数据驱动更新，由数据驱动进行相关的数据应用的更新，在数据库数据发生新增、删除、修改的时候，自动回调相关接口进行数据应用的更新，包括场景显示的更新。避免多源、繁杂的数据更新和应用依赖和交织。
事务机制记录完整的操作动作，并支持对当前撤销动作的重做。两点，（1）要能够记录从最开始到现在的所有操作动作，并支持撤销；（2）要支持当前撤销动作的重做。最大范围的提高设计的容错性。

哈市雪花肝出来的，如果对你有帮助可以让作者感知到哈！

02 服务的对象：GLView

我们在设计和实现一些机制、能力或功能的时候，是离不开用户的，离不开用户场景的，比如图层管理功能，要考虑设计师的使用场景和需求覆盖，包括但不限于新增/删除图层、修改图层颜色、线宽、线型、名称、控制图层的显隐、冻结对图层元素的编辑等。

同样事务机制的设计和实现离不开其“用户”，也就是GLView，GLView实际上做5类事情，这也是其功能表达和服务用户的价值所在，要服务好GLView，让其更好的做事情。

设计绘制，包括各种类型线、图片的绘制，支持用户进行设计；
显示，显示场景元素，包括线、组件、viewer元素等，直观的展现场景和设计；
撤销和重做，提高用户的设计容错性和工作效率；
文件和接口，支持打开和保存设计成果；
设置，支持图层设置、渲染设置等，更好的展现设计成果。

事务机制要服务好这5类事情的工作，如

设计和绘制，要支持设计成果和显示的同步更新，不能如出现设计成果显示了，但数据还未正确更新的情况，那操作半天成果未能正确保存就开了大玩笑。
支持撤销和重做，让用户更好的设计，发挥其灵动的设计思维。
文件保存时候要有唯一和可靠的数据源，不能从几个地方通过不同的筛选和过滤，甚至处理和分析来收集数据吧，需要唯一和可靠的数据源，文件保存或导出也是数据应用的范畴。
撤销了一些动作，再进行新的设计（绘制、编辑、复制、删除等），相当于已经确认并执行了此前的撤销，并基于此继续进行工作了，那么此前的“恢复”列表就要被清空。
其它不再赘述。

这也是需求分析、设计要素提取的过程，唯一和可靠的数据源、数据驱动应用更新（显示、自动保存等）、支持成效和重做......

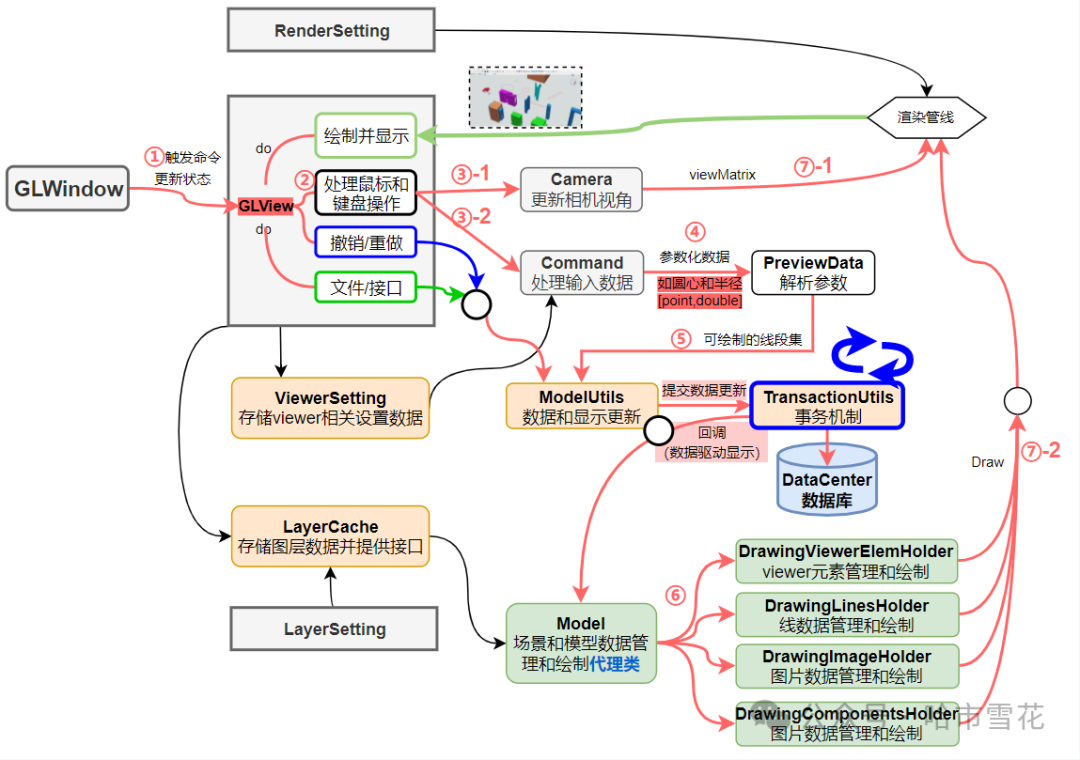

03 流程逻辑图

分析需求，提取设计要素后就可以设计了，上述是事务机制参与的流程和逻辑图，也是设计事务机制时需要关心和实现的一些关键点。

当然还需要由详细设计，详细的进行动作存储、逆向、重做、回调函数、数据库数据修改、数据驱动更新等详细的设计，本文由于篇幅所限，不进行展开，如有兴趣可交流~

我们来看下`TransactionUtils`的部分public接口，

static void CommitCurveNotLine(const TNode& node);static void CommitDrawImage(const TNode& node, const string& imageFile);static void CommitCopy(const list<int>& originIds, const Vector3f& offset);static void CommitDelete(const list<int>& ids);
static void CommitSetWorkPlane(const TNode& node);
static void Commit(const TNode& tNode, const OneTrans& oneTrans, bool isRedoCall = false);//static void CommitBatch(const TNode& tNode, const OneTrans& oneTrans, bool isRedoCall = false);
static void BeginBatch();static void PushNode(const TNode& tNode, const OneTrans& oneTrans);static void EndBatch();static const list<pair<TNode, OneTrans>>& GetTempBatchNode();
static void Revert();
static void Undo();static void Redo();
static const TNode& Get(int id);
