项目实战(18)-POE分离器

一、产品概述

该模块被设计用于从传统的5类以太网电缆双绞线中提取功率,并符合IEEE 802.3AT/AF功率以太网(PoE)标准。模块内部集成整流桥所以网线输入不区分极性。内部集成检测电阻24.9k,用于PD协议侦测。模块集成了欠压保护电路,内部集成了一款高性能DCDC:芯片内置 100V/5A 功率 MOS,最高输入电压 90V。OC5800L具有低待机功耗、高效率、低纹波、优异的母线电压调整率和负载调整率等特性。支持大电流输出,输出电流可达 2A 以上。标准RJ45网口输入,5V输出带隔离的RJ45输出。

二、产品参数

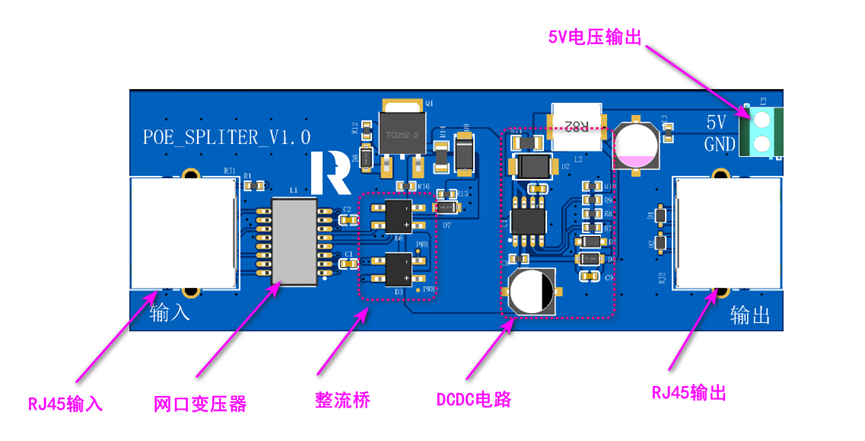

1)PCB尺寸:95mm*35mm*1.6mm;两层板。

2)标准RJ45输入,RJ4输出信号,接线端子输出5V电源。

3) 模块具有欠压保护功能

4) 内部具有整流桥不区分极性

5) 电路板上集成了24.9K检测电阻

三、使用说明

1)模块焊接完成后输入端接具有POE功能的网线。

2)输出端接RJ45网线输出。

3) 接线端子接5V电源给设备供电。



四、备注

1)硬件物料成本30元左右。

2)附件包含了位号图/焊接辅助工具文件

3)项目模块由纯硬件组成无需烧录固件。

4) 原理图中R16是一个调试电阻,是为了避免检测电路不起作用,人为将电源输出通路打开;用户可以删除此元件或者不焊接。

五、参考链接

POE分离器 - 硬创社

http://www.dtcms.com/a/284675.html
