S7-1200 模拟量模块全解析：从接线到量程计算
在工业自动化系统中，模拟量信号的采集与处理是实现精准控制的核心环节。西门子 S7-1200 系列 PLC 的模拟量模块（SM 系列）和信号板（SB 系列）凭借高性价比和灵活扩展能力，成为中小型控制系统的首选。本文将系统梳理模拟量模块的类型、接线规范、信号特性及量程计算方法，助你轻松掌握模拟量应用的关键技术。
一、模拟量模块与信号板：类型及适用场景
S7-1200 的模拟量模块分为输入（SM1231）、输出（SM1232）和输入 / 输出一体（SM1234）三大类，信号板则提供更紧凑的扩展方案（SB1231/SB1232）。不同型号的核心参数决定了其适用场景：
模块类型 | 型号示例 | 关键特性 | 典型应用 |
模拟量输入 | SM1231 4×AI | 12 位 + 符号位分辨率，支持多信号类型 | 压力、温度传感器采集 |
模拟量输出 | SM1232 2×AO | 14 位电压 / 13 位电流精度 | 变频器速度调节、阀门控制 |
输入 / 输出一体 | SM1234 4×AI/2×AO | 集成输入输出功能，节省安装空间 | 小型闭环控制系统 |

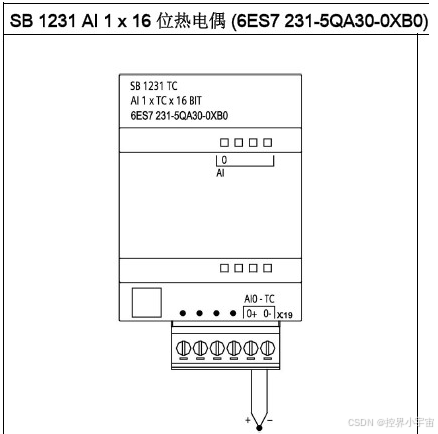

信号板输入 | SB1231 1×AI | 11 位分辨率，直接安装于 CPU 前端 | 空间受限的单点信号采集 |
信号板输出 | SB1232 1×AO | 12 位电压 / 11 位电流输出 | 紧凑型设备的模拟量调节 |
选型 Tips：需根据信号类型（电压 / 电流 / 热电偶 / 热电阻）、精度要求和通道数量综合选择。例如 SM1231 6ES7 231-5ND32-0XB0 支持 ±1.25V 小信号，适合精密传感器；而 SB1232 更适合仅需单路输出的简易控制场景。
二、传感器接线规范：从 2 线制到 4 线制
模拟量输入模块与传感器的接线方式直接影响信号稳定性，需根据传感器类型（2 线制 / 3 线制 / 4 线制）选择正确接法：

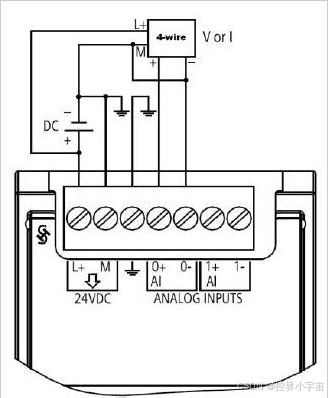

- 4 线制传感器：电源与信号线路独立，模块仅需连接信号正（+）、负（-）端，避免电源干扰。例如高精度压力变送器通常采用 4 线制，接线时需注意信号屏蔽层单端接地。

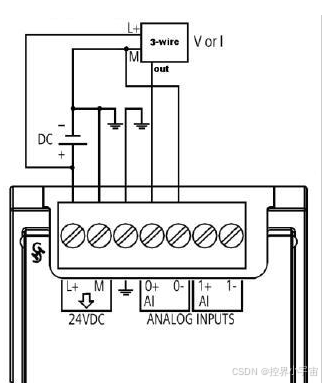

- 3 线制传感器：共用电源负极与信号负极，模块需同时接入电源正、信号正和公共负极。接线时确保电源电压与模块兼容（通常为 24V DC）。
- 2 线制传感器：传感器供电与信号传输共用两根线，模块需提供励磁电源（如 4-20mA 环路供电）。此时需将模块的 "电源 +" 与 "信号 +" 短接，确保回路电流正常流通。
特殊信号接线：

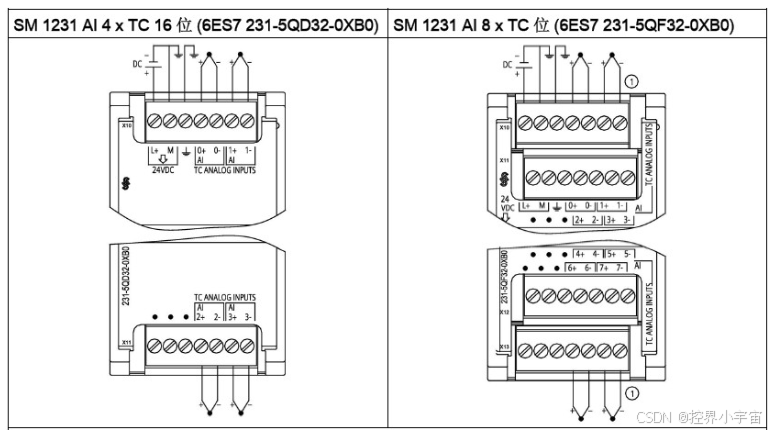

- 热电偶（TC）模块：需采用专用补偿导线，避免环境温度影响测量精度，接线时注意极性（红正黑负）。

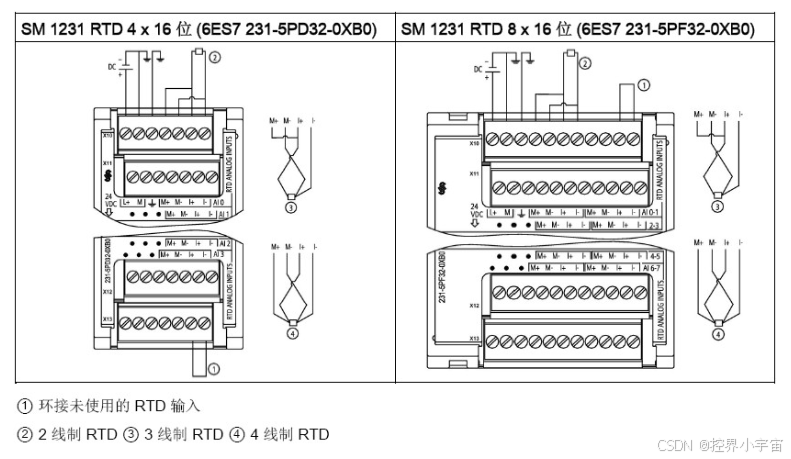

- 热电阻（RTD）模块：支持 Pt100/Pt1000 等类型，3 线制接法可抵消导线电阻误差，4 线制则适用于高精度测量。
三、信号特性：分辨率与量程范围
模拟量模块的 "分辨率" 和 "量程范围" 是决定测量精度的核心参数。分辨率指模块对信号变化的最小识别能力，例如 12 位分辨率意味着满量程可被分为 4096（2¹²）个等级；而量程范围则需与传感器输出匹配：
- 电压信号：常见量程为 ±10V、±5V、±2.5V，对应数字量范围 - 27648~27648（带符号位）。
- 电流信号：0-20mA 对应 0~27648，4-20mA 对应 5530~27648（需注意 4mA 对应零点偏移）。
- 温度信号：热电偶模块直接采集 mV 级信号，热电阻模块则通过电阻变化换算温度，数字量输出需除以 10 得到实际温度（如 253 对应 25.3℃）。
精度误区：分辨率≠精度。实际测量误差还受线路干扰、温漂等影响，因此需在布线时远离强电回路，必要时采用信号隔离器。
四、量程计算：从数字量到工程量的转换
模拟量模块采集的原始信号是 0~27648 的数字量，需通过换算得到实际工程量（如压力、温度）。TIA Portal 提供的NORM_X和SCALE_X指令可简化计算过程，核心公式为：
SCALE_X_OUT = [(NORM_X_VALUE - NORM_X_MIN) / (NORM_X_MAX - NORM_X_MIN)] × (SCALE_X_MAX - SCALE_X_MIN) + SCALE_X_MIN |

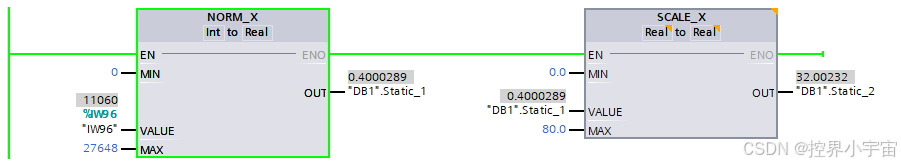

实例 1：4-20mA 信号转换为 0-80MPa 压力
- 已知条件：4mA 对应 0MPa（数字量 5530），20mA 对应 80MPa（数字量 27648）
- 参数设置：
- NORM_X_MIN=5530，NORM_X_MAX=27648
- SCALE_X_MIN=0.0，SCALE_X_MAX=80.0
- 计算结果：当输入数字量为 16384 时，对应压力 = [(16384-5530)/(27648-5530)]×80 ≈ 39.2MPa

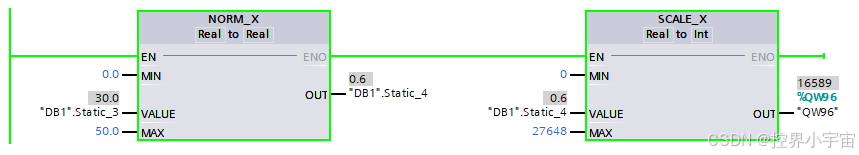

实例 2：0-10V 信号转换为 0-50Hz 频率输出
- 已知条件：0V 对应 0Hz（数字量 0），10V 对应 50Hz（数字量 27648）
- 参数设置：
- NORM_X_MIN=0，NORM_X_MAX=27648
- SCALE_X_MIN=0.0，SCALE_X_MAX=50.0
- 注意事项：模拟量输出需确保负载阻抗匹配（电压输出≥10kΩ，电流输出≤500Ω）。
五、常见问题与解决方案
- 信号波动大：检查接线是否松动，增加屏蔽层接地；长距离传输时优先选用 4-20mA 电流信号（抗干扰能力强于电压信号）。
- 测量值偏离实际：校准模块零点与满量程（通过 TIA Portal 的 "校准" 功能）；4-20mA 信号需确认是否启用了 "断线检测" 功能。
- 模块无输出：检查外部电源是否接入（模拟量输出需独立供电），确认负载是否在额定范围内。
总结：模拟量应用的 3 个关键原则
- 接线规范：根据传感器类型选择 2/3/4 线制接法，特殊信号（热电偶 / RTD）需注意补偿与屏蔽。
- 参数匹配：确保模块量程覆盖传感器输出范围，分辨率满足控制精度要求。
- 精准换算：熟练运用SCALE_X指令，关键场景需验证换算公式的正确性。
掌握这些要点，就能充分发挥 S7-1200 模拟量模块的性能，实现从信号采集到精准控制的全流程优化。你在模拟量应用中遇到过哪些难题？欢迎在评论区分享解决方案！
