链路聚合实验

拓扑图如下

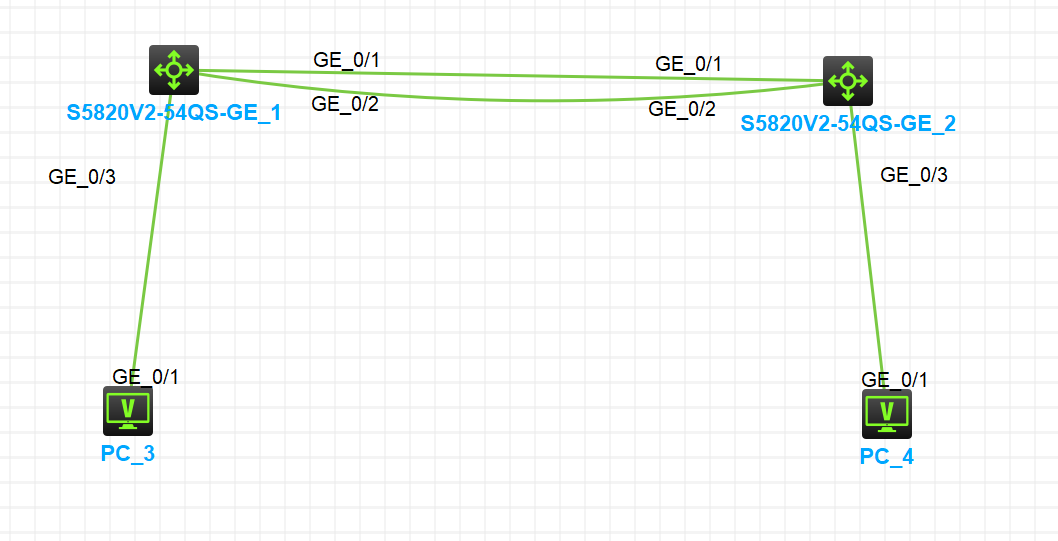

在这里插入图片描述

实验要求：

1、将两台交换机配置链路聚合

2、确认两台交换机之间的链路类型，并配置链路类型

分析：因为此时sw1和sw2上有两条线路，并且我们现在无法确定该交换机的vlan是否为一种，所以此处的链路类型应该为trunk（总结1、两交换机之间的接口应该配成trunk类型 2、如果端口对面是终端设备，则应该为access类型）

3、中断sw1和sw2之间的一条直连链路，测试pc3和pc4是否仍然能够继续访问

准备工作

1、将第一台交换机改名为sw1
<H3C>sys   --进入系统视图
System View: return to User View with Ctrl+Z.
[H3C]sysname sw1   --改名字2、将第二台交换机改名为sw2
<H3C>sys   --进入系统视图
System View: return to User View with Ctrl+Z.
[H3C]sysname sw2   --改名字

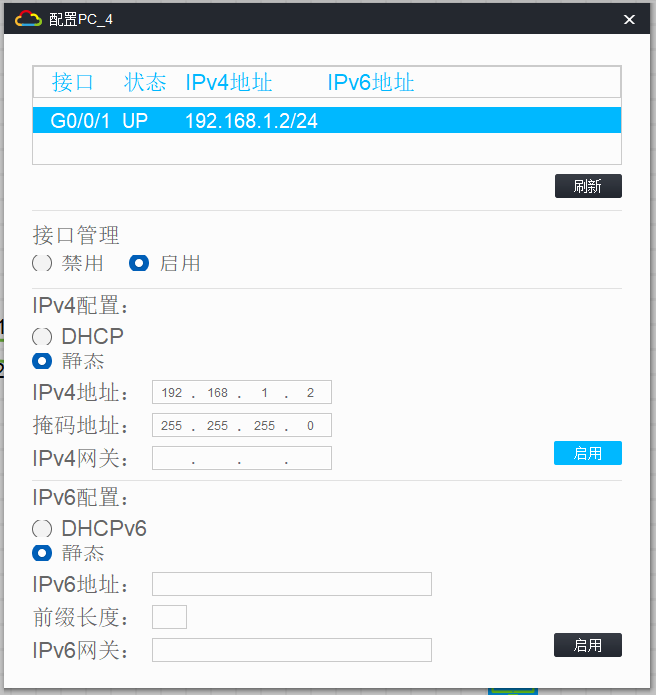

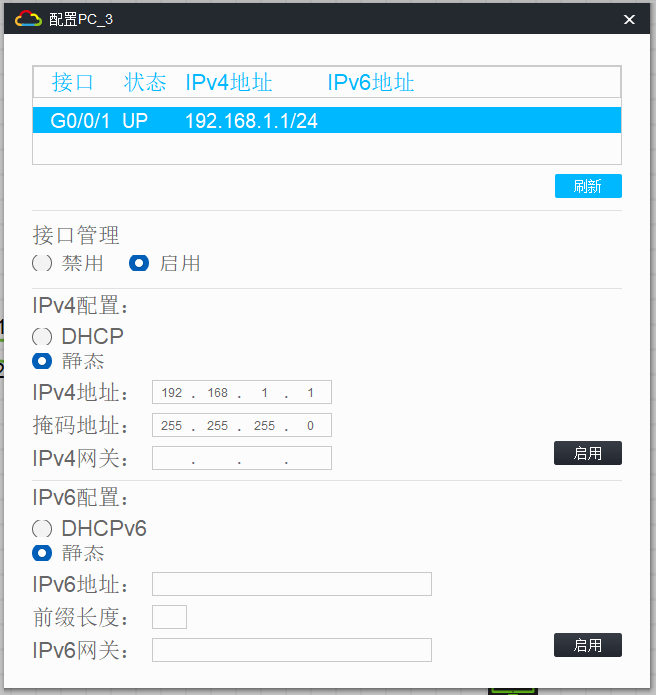

配置两台pc的ip地址

在这里插入图片描述

1、配置链路聚和

1.1配置sw1的链路聚合

1、创建一个聚合组  给他一个编号为1
[sw1]interface Bridge-Aggregation 12、将端口加入到聚合组
[sw1]int g1/0/1   --进入端口
[sw1-GigabitEthernet1/0/1]port link-aggregation group 1  --将端口加入到1号聚合组[sw1-GigabitEthernet1/0/1]int g1/0/2   --进入端口
[sw1-GigabitEthernet1/0/2]port link-aggregation group 1  --将端口加入到1号聚合组

检测是否配置成功

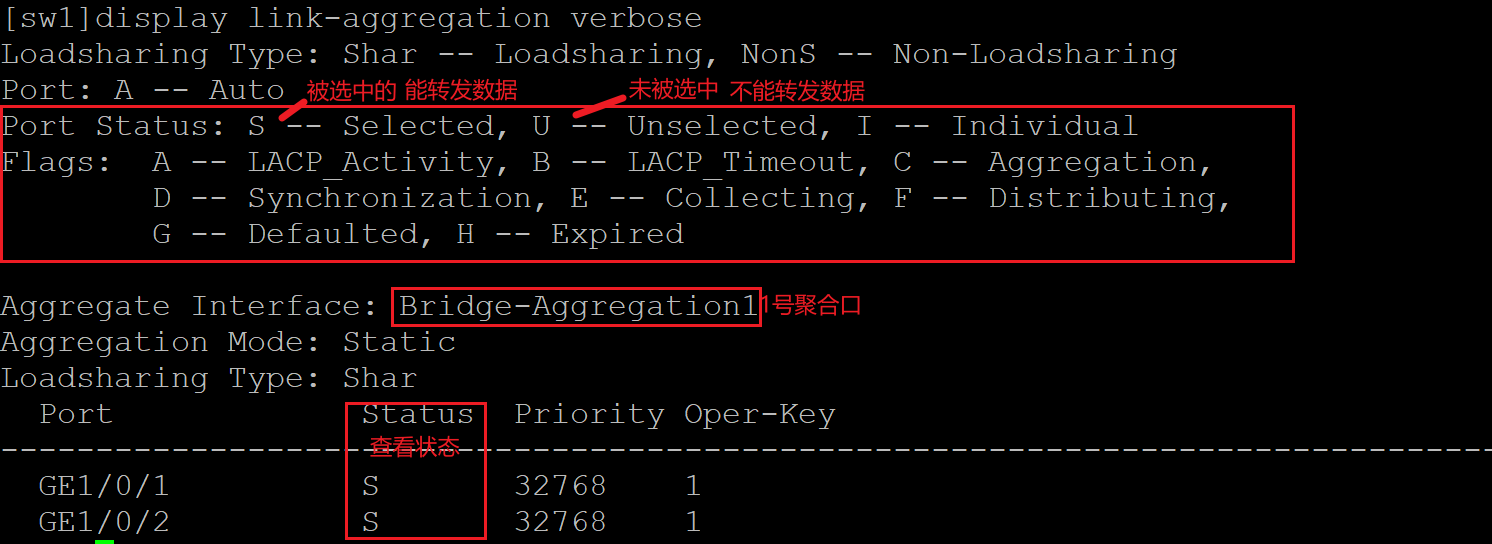

[sw1]display link-aggregation verbose  查看详细信息

在这里插入图片描述

也可以通过以下这个命令来查看信息，不过没有verbose查看的信息详细

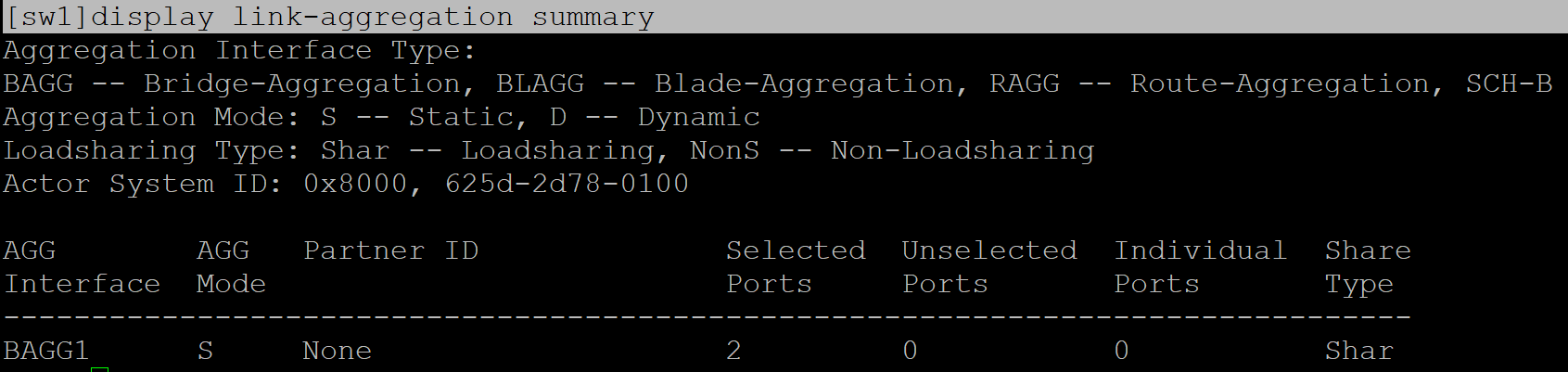

[sw1]display link-aggregation summary

在这里插入图片描述

1.2配置sw2的链路聚合

[sw2]interface Bridge-Aggregation 1
[sw2-Bridge-Aggregation1]int g1/0/1
[sw2-GigabitEthernet1/0/1]port link-aggregation group 1
[sw2-GigabitEthernet1/0/1]int g1/0/2
[sw2-GigabitEthernet1/0/2]port link-aggregation group 1

检测是否配置成功

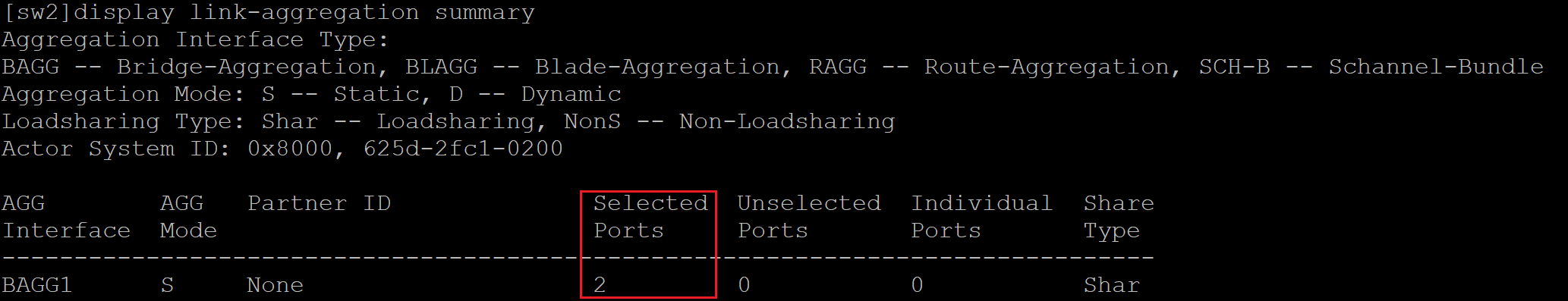

[sw2]display link-aggregation summary

在这里插入图片描述

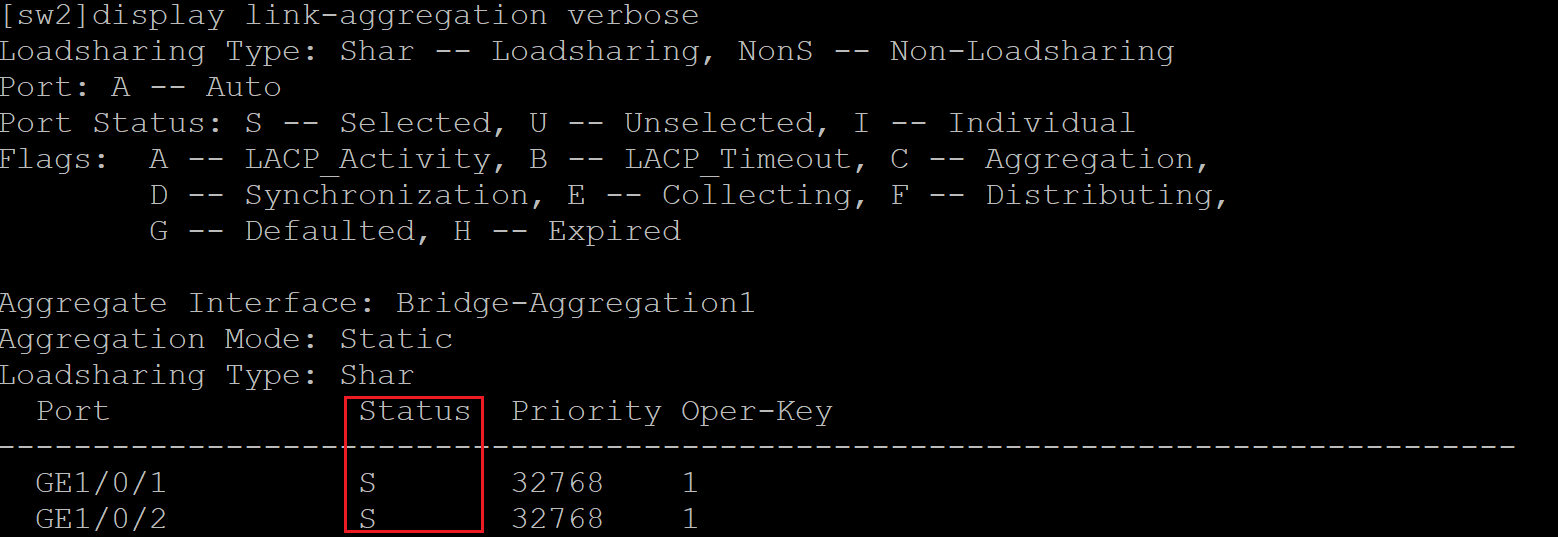

[sw2]display link-aggregation verbose

在这里插入图片描述

补充：如果我们想对端口进行批量操作，如下

[sw2]interface range g1/0/1 to g1/0/2  将g1/0/1和g1/0/2加入到组内
[sw2-if-range]   在这个视图下进行的操作都会对两个端口生效
[sw2-if-range]port link-aggregation group 1  --敲完这个命令对两个端口都进行了 加入聚合链路组的操作

配置链路聚合完毕！！！

2、将两台交换机之间的端口配置成为trunk类型

此时您有两种选择

1、将此线路的所有端口，分别进入每个端口配置trunk类型 —此方法会导致一个后果，两个端口配置参数不一致或者聚合口配置或者所有物理口配置不一致，会导致该链路聚合配置失败，数据无法进行正常的转发

2、直接配置链路聚合的类型为trunk

2.1直接将sw1链路聚合配置为trunk类型

[sw1]interface Bridge-Aggregation 1   --进入链路聚合组
[sw1-Bridge-Aggregation1]port link-type trunk  --将此链路聚合组配置为trunk类型
Configuring GigabitEthernet1/0/1 done.  --将g1/0/1口配置完成
Configuring GigabitEthernet1/0/2 done.  --将g1/0/2口配置完成

2.1.2查看是否配置成功

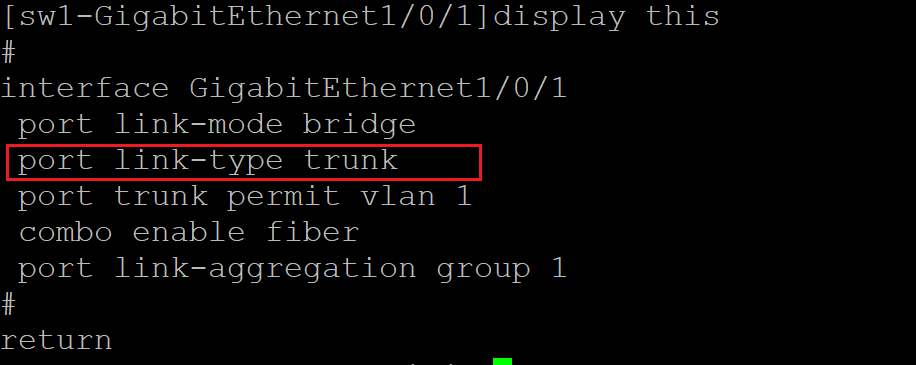

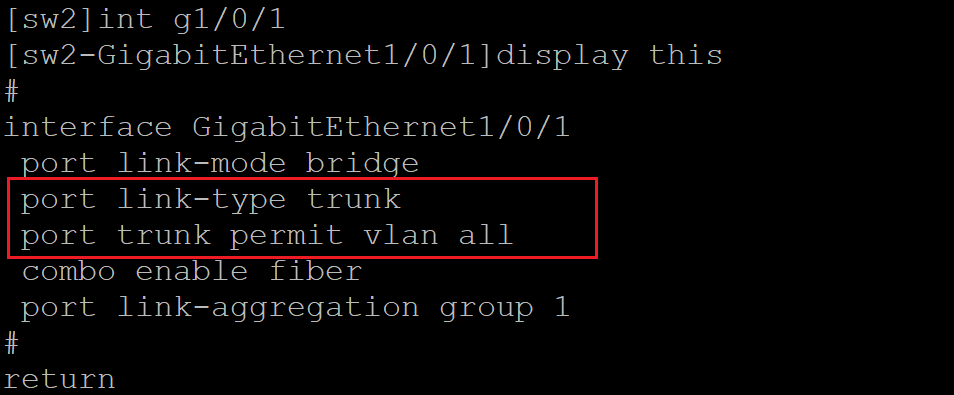

[sw1]int g1/0/1
[sw1-GigabitEthernet1/0/1]display this   成功！！！

在这里插入图片描述

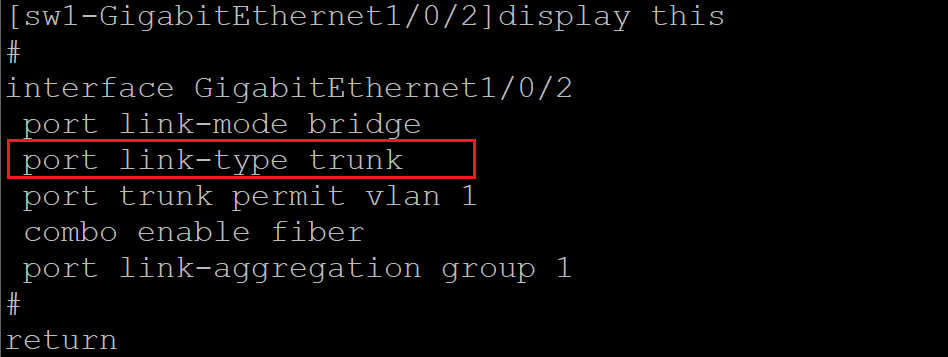

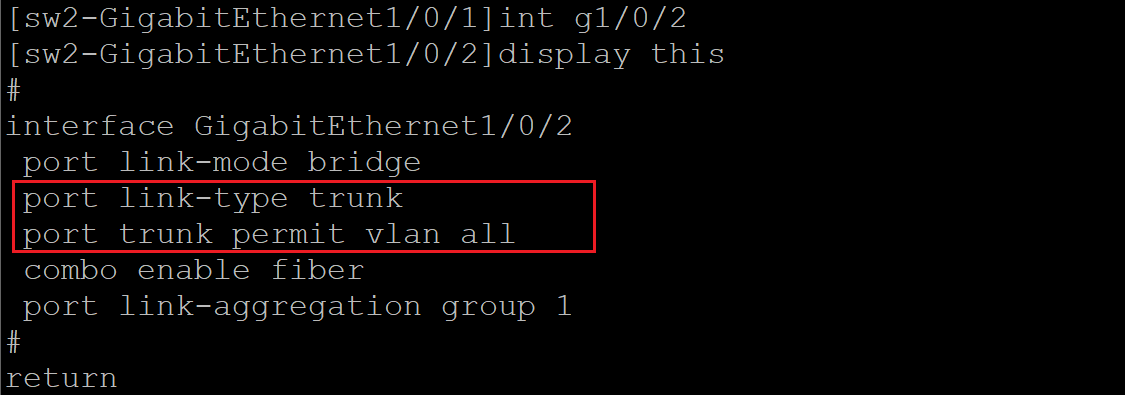

[sw1]int g1/0/2
[sw1-GigabitEthernet1/0/2]display this   成功！！！

在这里插入图片描述

2.1.3放行所有vlan

[sw1]int Bridge-Aggregation 1  --进入链路聚合组
[sw1-Bridge-Aggregation1]port trunk permit vlan all   --放行所有vlan
Configuring GigabitEthernet1/0/1 done.
Configuring GigabitEthernet1/0/2 done.

sw1配置完成！！！

2.2直接将sw2链路聚合配置为trunk类型

[sw2]interface Bridge-Aggregation 1  --进入链路聚合组
[sw2-Bridge-Aggregation1]port link-type trunk  --将链路类型改为trunk
Configuring GigabitEthernet1/0/1 done.
Configuring GigabitEthernet1/0/2 done.
[sw2-Bridge-Aggregation1]port trunk permit vlan all   --放行所有vlan
Configuring GigabitEthernet1/0/1 done.
Configuring GigabitEthernet1/0/2 done.

检查是否配置成功

在这里插入图片描述

3、断开SW1和SW2之间的其中一条直连链路，测试PC3和PC4是否仍然能够继续访问

[sw1]int g1/0/1
[sw1-GigabitEthernet1/0/1]shutdown   --使g1/0/1端口down掉
[sw1-GigabitEthernet1/0/1]%Jul 17 17:18:29:056 2025 sw1 LAGG/6/LAGG_INACTIVE_PHYSTATE: Member port GE1/0/1 of aggregation group BAGG1 changed to the inactive state, because the physical state of the port is down.
%Jul 17 17:18:29:058 2025 sw1 IFNET/3/PHY_UPDOWN: Physical state on the interface GigabitEthernet1/0/1 changed to down.
%Jul 17 17:18:29:059 2025 sw1 IFNET/5/LINK_UPDOWN: Line protocol state on the interface GigabitEthernet1/0/1 changed to down.

使用pc3通讯pc4
