2D视觉系统标定流程与关键要求

news 2025/7/18 5:27:47

首先要确定相机的视野大小，根据相机视野的大小选择合适大小的标定板。标定板太小会导致拍照次数增加，覆盖范围不足；标定板太大则可能视野覆盖不全，无法完整提取标定点，甚至会引入边缘畸变误差。因此，合理选择标定板的尺寸，是确保标定效率和精度的第一步。

一般建议标定板的物理尺寸为视野的 1/3~1/2 左右。例如视野是 200×180mm，标定板可选择 60~90mm 大小。此范围既能保证图像中有足够的标定信息，又避免标定板超出图像范围无法识别。

此外，在选择标定板图案时，应根据所用算法兼容性选择合适形式，如棋盘格或圆点阵列。圆点阵列对图像噪声和畸变具有更强的鲁棒性，在工业级系统中广泛应用。

标定板的精度，指的是实际制作的标定板是否严格符合设计规范，尤其是标定点的几何关系。以 Halcon 提供的标定板制作程序为例：

gen_caltab (7, 7, 0.02, 0.5, 'caltab.descr', 'caltab.ps')

该命令生成一个 7×7 的圆点阵列，标定板中相邻黑色圆的圆心距应为 0.0125 米（12.5mm）。
若实际制作出的标定板，其圆心距偏离 0.0125m 的误差过大，将直接导致相机内参估计偏差，严重影响后续测量精度。

因此，标定板打印时应使用高精度设备，禁止缩放输出或自动适配页面功能，必须设置为1:1真实尺寸输出。常规家用打印设备由于存在热缩、挤压、走纸偏移等问题，难以满足高精度需求。推荐选择专业厂家制作玻璃或金属材质的工业标定板，其热稳定性、平整性和加工精度更能满足丝级测量的需求。

在实际应用中，标定板的制作精度建议达到 0.01mm（丝级）以内，尤其是在对测量误差要求严格的精密定位和尺寸测量系统中，这一要求至关重要。

标定图像应充分覆盖相机的整个成像视野，确保系统能够在全视野范围内建立准确的几何映射关系。推荐借助 Halcon 标定助手等辅助工具，对图像分布进行质量检测。

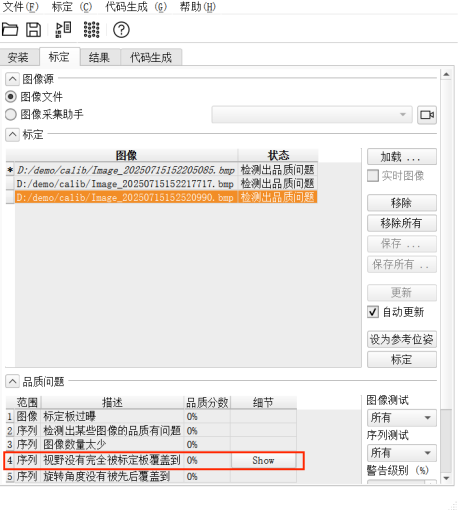

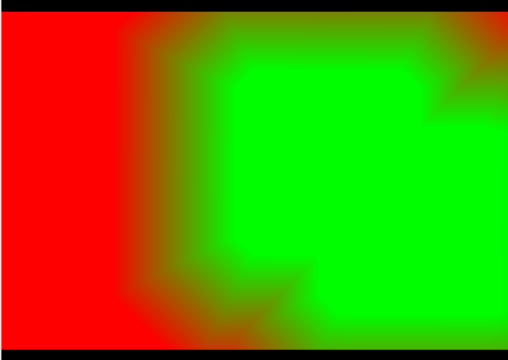

当图像加载至助手后，如出现 视野没有完全被标定板覆盖 的提示，说明标定图像在某些区域存在缺失。此时点击 show 按钮可在左侧视图中查看覆盖情况，其中绿色区域表示已被覆盖，红色区域表示未被覆盖。

通常，需确保标定板至少出现在图像的中心、四个角、四条边等典型位置，并且覆盖范围略有重叠，以消除视野边缘可能存在的畸变不确定性。

为了提高标定模型对图像畸变和姿态变化的拟合能力，采集过程中需有意识地使标定板产生一定的旋转和倾斜。

例如，通过改变标定板的姿态，使其绕 X、Y、Z 三个轴分别形成一定角度，与相机产生夹角，可以有效增强标定算法对不同视角和深度变化的建模能力。

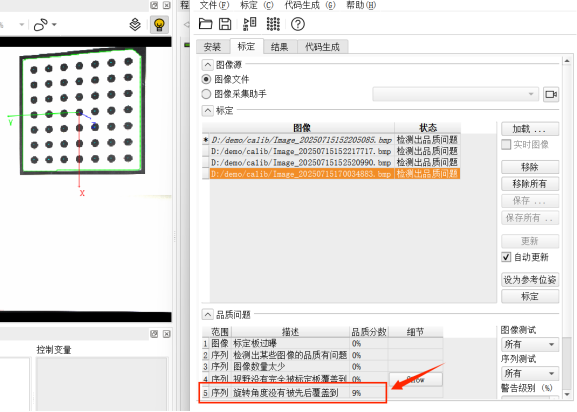

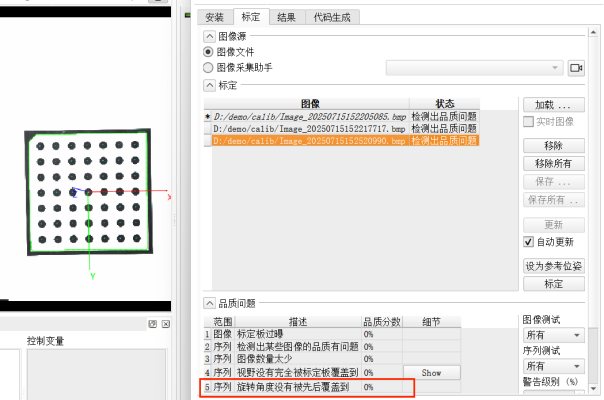

在 Halcon 标定助手中，如提示旋转角度没有被先后覆盖到，说明图像中缺少足够的姿态变化信息。此时应补充包含倾斜和旋转角度的图像。经验上，一般倾斜图像需覆盖以下区域：

此外，标定板的旋转角度不应局限于单一方向，建议每次拍照时将其旋转一定角度（如每次旋转15°~30°），以构建完整的投影空间模型。

通过这种空间分布+姿态变化的组合策略，可有效增强标定系统的稳健性与泛化能力。

一般来说，在标定板尺寸选择合理的前提下，采集 12~18 张图像即可满足系统标定的需求。

图像数量并非越多越好，而应保证每张图像均具有实际价值，包括：

每一张图像的作用是“增加空间中一个有差异的数据点”，从而让标定结果更具准确性和鲁棒性。

在完成图像采集后，建议使用 Halcon 标定助手对图像进行评估。若图像覆盖区域、旋转角度、倾斜姿态均满足要求，助手界面中的相关品质提示将全部消除，仅可能保留一项提示为：

检测出某些图像的品质问题

该提示多数情况下可忽略，原因可能包括：

只要总体标定分数稳定、误差控制在目标范围内（如 0.05~0.1 像素以内），即可判定标定质量合格。

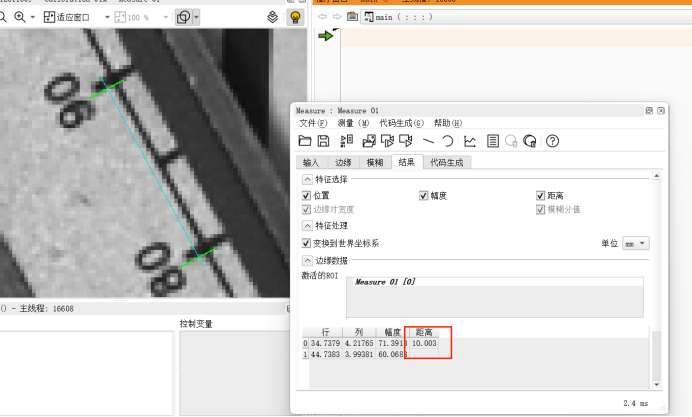

当按上述流程标定完成后，测量精度达到丝级（0.01mm）通常问题不大。为进一步保障测量系统性能，建议控制以下关键点：

控制维度	要求与建议
标定板精度	使用高质量工业级标定板，圆心距误差 ≤0.01mm
图像采集分布	覆盖视野中心、边缘、角落；保证倾斜与旋转
光照环境	均匀稳定，避免反光与阴影遮挡
镜头与安装	使用定焦镜头，安装固定、防振，防止重标定
标定算法	使用Halcon/OpenCV等成熟算法，启用畸变建模
标定验证	使用量块、实物尺寸或对位验证进行精度校验
