ADS8331手册驱动开发

---

1. 系统框架

ADS8331是一款低功耗、16比特分辨率、500ksps采样率、4通道的模数转换器。

其特点如下所示：

• 2.7-5.5V模拟电压供电
• 在AUTO-NAP模式下功耗低至8.7mW（250ksps，VA=2.7V,VBD=1.65V）
• 14.2mW（500ksps，VA=2.7V,VBD=1.65V）
• 500ksps采样率
• 4通道采样
• 24PIN

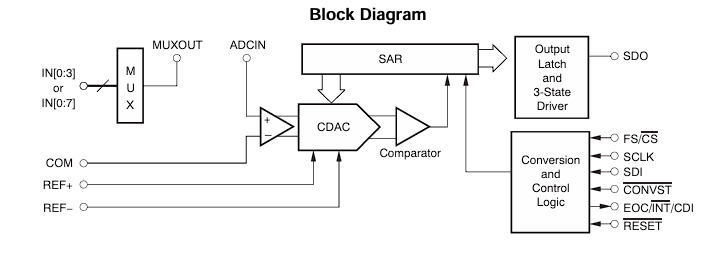

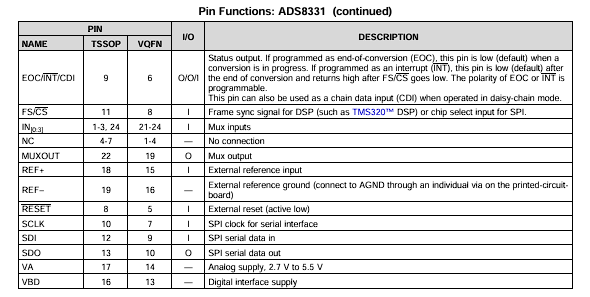

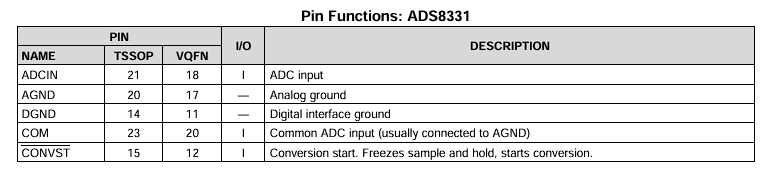

2. 引脚定义

值得注意的就几个引脚，CONVST,EOC,CS,RESET,SDI,SDO,SCLK。
CONVST：转换开始标志
EOC：状态输出，转换过程中EOC是一直为低的，这个引脚也可以编程为INT中断信号。如果编程为INT信号，在转换后引脚会拉低并在cs拉低后拉高
CS：片选信号，低有效，没啥好说的
RESET:ADC复位信号，高有效
SDI：可以理解为SPI接口的MISO
SDO:MOSI,SPI接口
SCLK:SPI时钟

3. 时序

重要的时序来了,时序图如下：

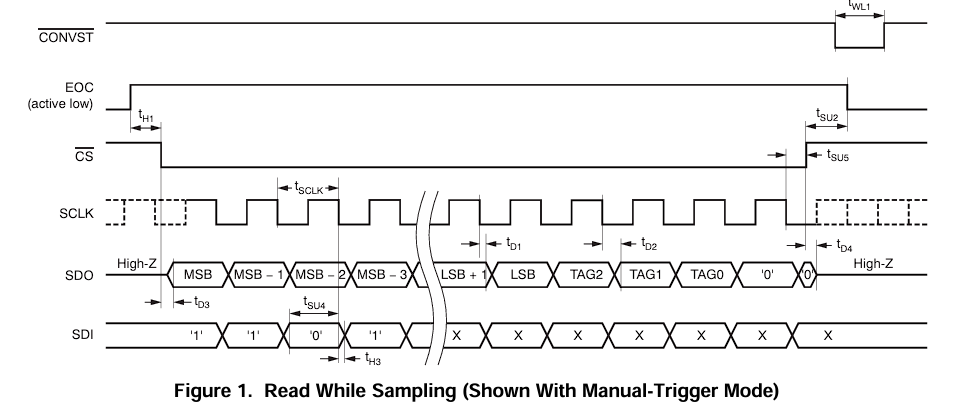

这是ADC的采样时序，手动触发模式

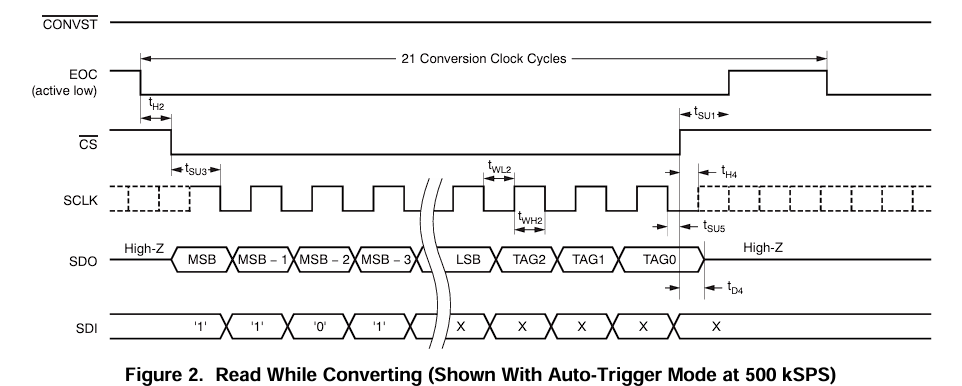

这是ADC的转换时序，自动触发模式

两种触发模式都可以采集数据，但是我只实现了手动触发的时序，自动触发的时序一直读取不了正确的数据，具体原因我i也不知道为什么。然后要想实现ADC驱动，必须要按照时序进行开发，SCLK的时钟频率最高为40MHz，转换信号CONVST拉低至少40ns。

3. 寄存器映射表

这款ADC的寄存器不是很多，分为CMR和CFR寄存器,CMR寄存器是4位，CFR是12位。
寄存器表如下;

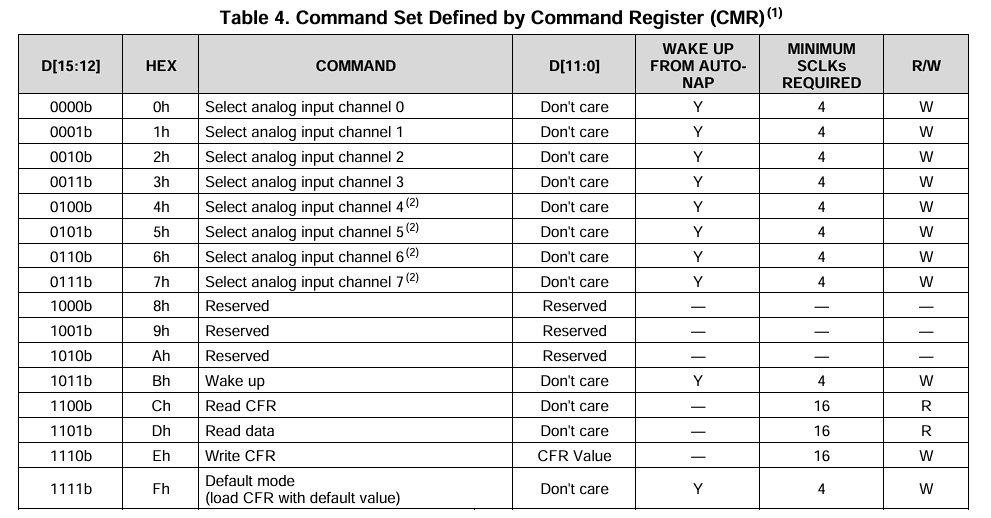

3.1 CMR寄存器

1. 0000：选择通道0
2. 0001：选择通道1
3. 0010：选择通道2
4. 0011：选择通道3
5. 1100：读CFR寄存器
6. 1101：读数据
7. 1110：写CFR寄存器

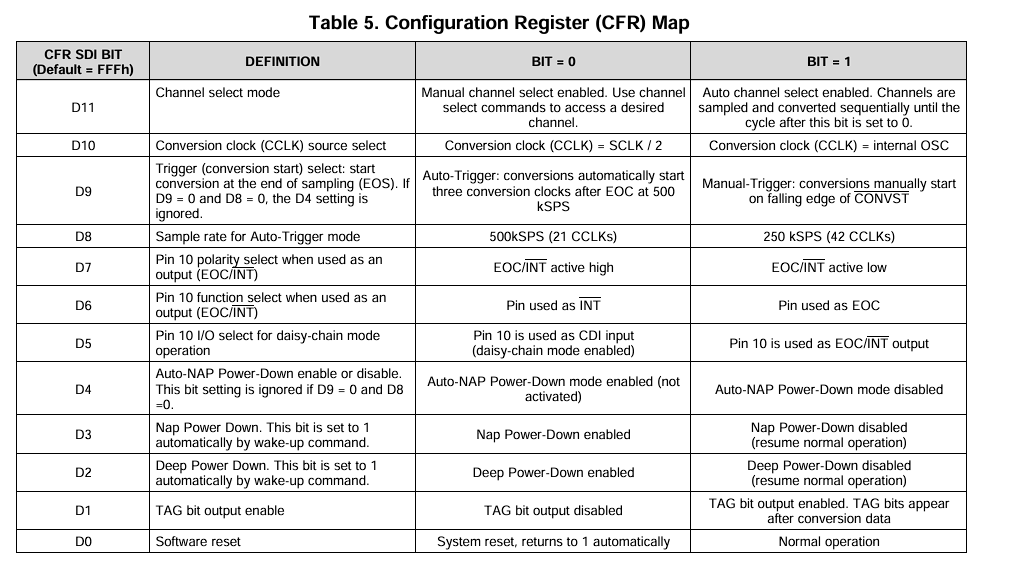

3.2 CFR寄存器

D11:手动/自动通道选择
D10：CCLK时钟来源选择，可以选SCLK或者内部时钟
D9：手动/自动触发模式选择
D8：采样率选择，可选500ksps/250ksps
D7：选择EOC引脚定义，EOC或者INT
D6:EOC的极性，低还是高
D5：EOC输出还是CDI输入
D4：AUTO-NAP模式使能
D3：
D2:
D1:TAG标志位，可以用来指示通道ID，三位
D0:软复位，拉低复位

4. 总结

整个介绍大概就这样吧，重点还是在时序和时序图上面，驱动开发最难的就是在于调试，一个时序图要debug很久才能得到正确的结果，希望后面能实现自动触发模式下的adc数据采集，好了，内容大概就这些了，希望大家喜欢我的文章，为我多多支持，我会努力更新的！
