智芯Z20K11xM MCU开发之TDG触发Adc

news 2025/7/18 6:48:14

一、智芯Z20K11xM TDG、ADC架构

1.TDG

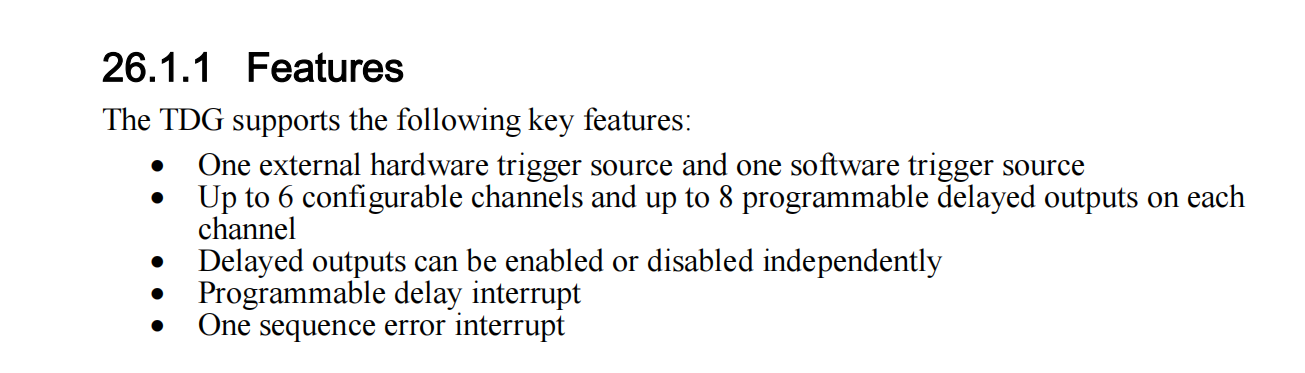

特性
- 一个软件触发源；一个硬件触发源（6个通道共用）
- 共6个通道，每个通道支持设置8个延时触发点
- 每个通道均支持一路出发信号输出以及中断信号输出

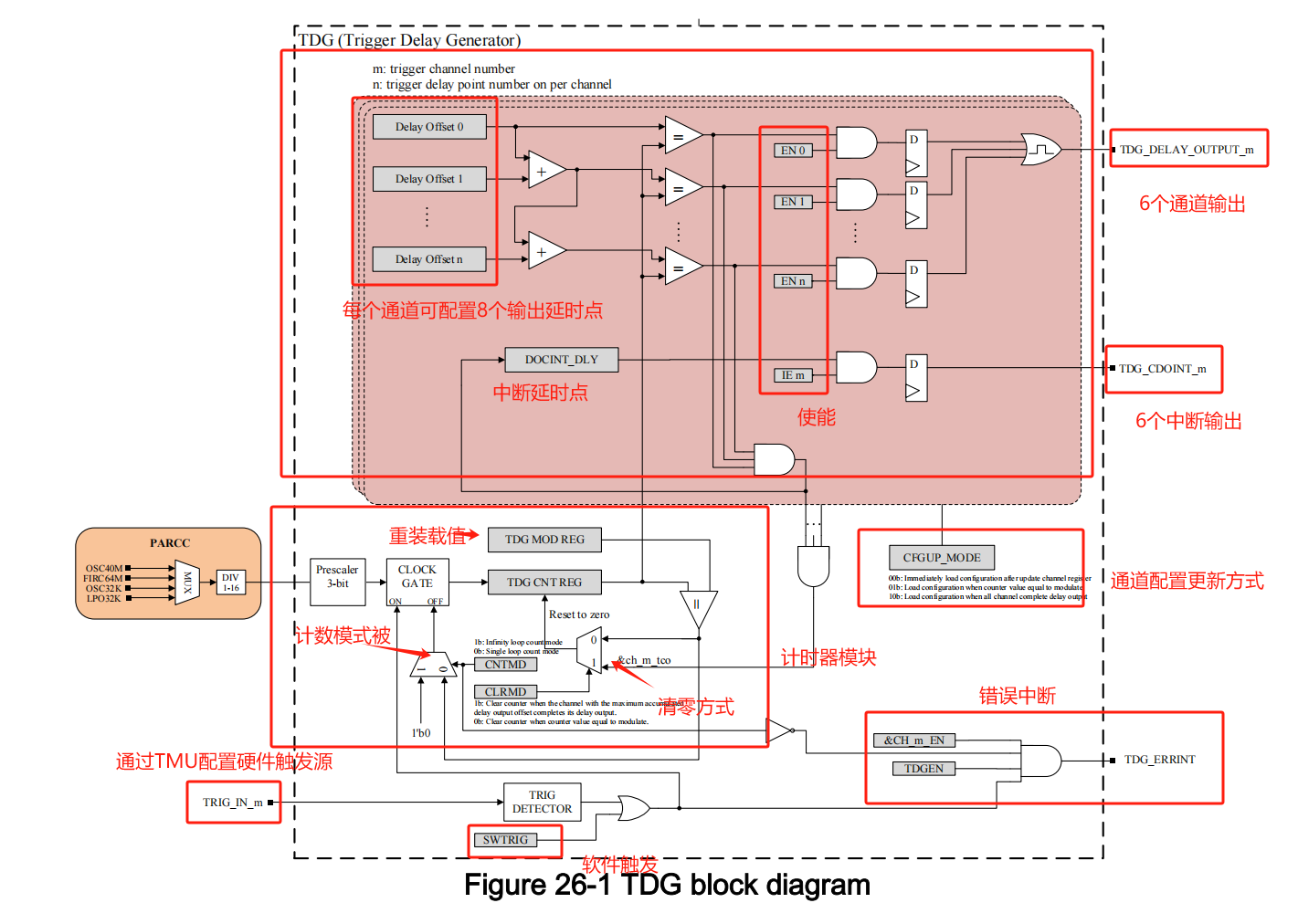

架构
计数模式：TDG_CTRL1.CNTMOD
- 0:单次循环计数
- 1：无线循环计数
清零方式：TDG_CTRL1.CLRMOD
- 0：当计数达到重载值清零
- 1：当计数达到通道延时点总和清零
通道配置更新方式：TDG_CTRL1.UPMOD
- 00：单通道配置完成立即更新
- 01：当计数达到重装载值是更新通道配置
- 11：当所有通道完成延时输出更新通道配置

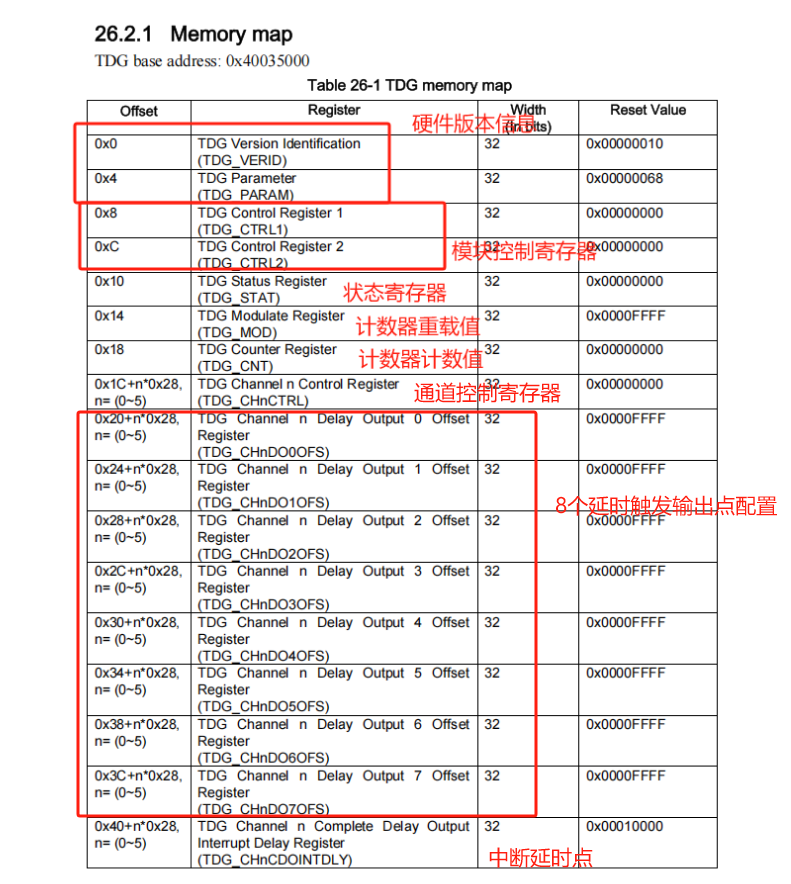

寄存器

2.ADC

特性
- 最高12bit SAR逐次逼近式adc，可配置8bit、10bit、12bit精度
- 3对差分模拟输入and18路单端外部模拟输入
- 单次or连续转换模式
- 可配置自动比较中断（大于小于等于在范围不在范围编程值）
- 深度16FIFO
- 支持软件触发
- 支持6路输入触发（loop or Map）
- 输入电压不可超过VDDA
- 可配置硬件转换均值滤波
架构

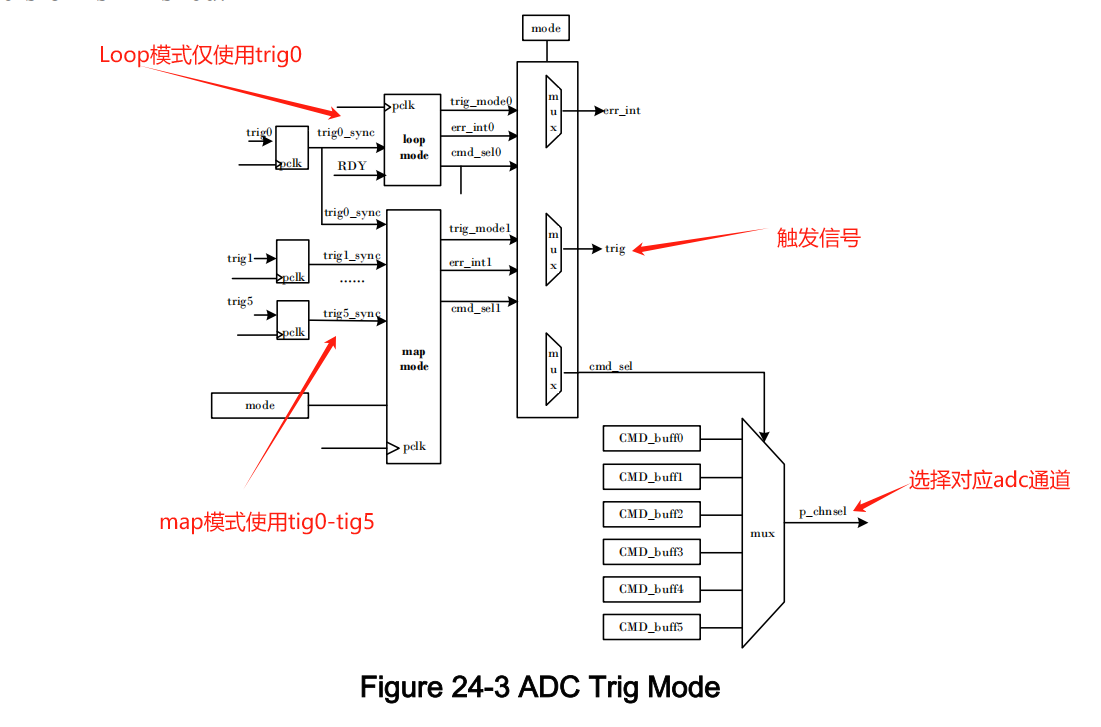

TDG触发：
- LOOP模式：使用一个触发源循环采集CMDbuffer里配置的adc通道

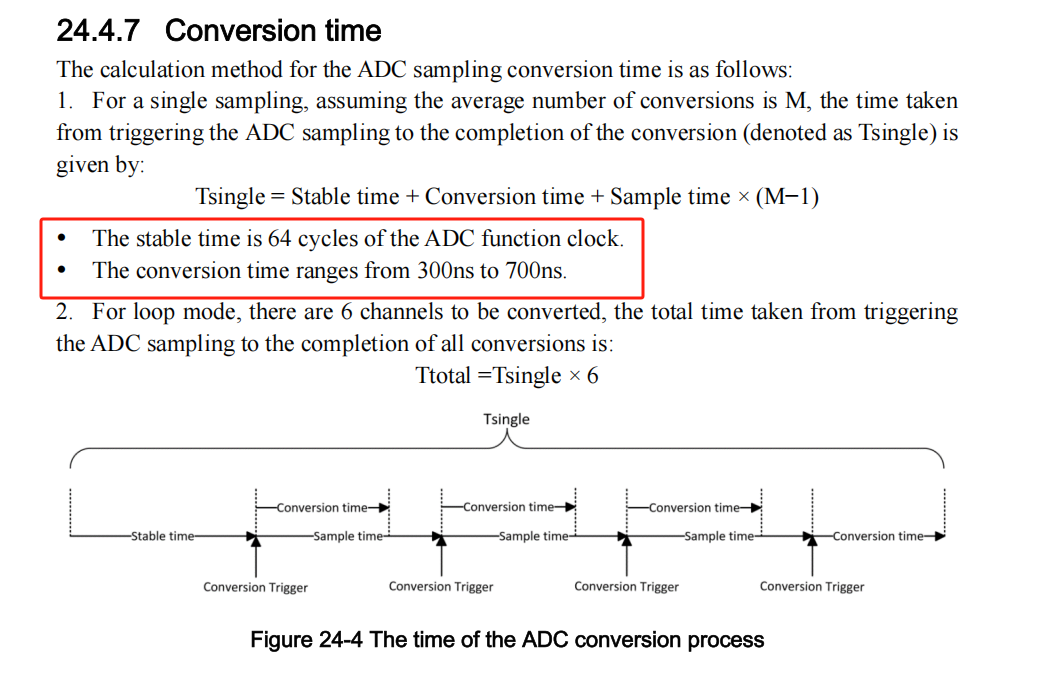

- Map模式：一个触发源对应一个CMDbuffer里的adc通道（两个触发源应至少间隔adc转换时间以上进行触发否则err）

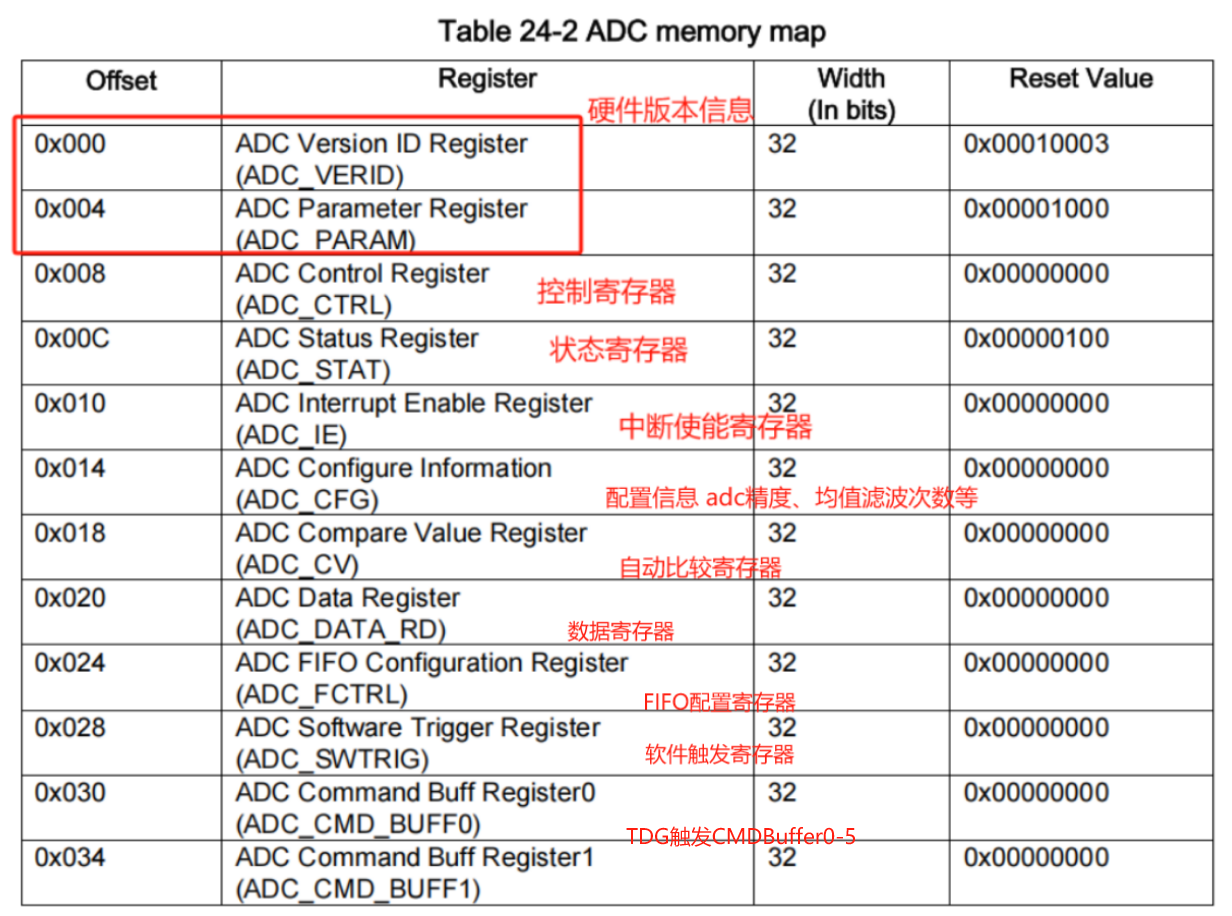

寄存器

二、配置示例

void Init_ADC(void)
{
/**********************************************配置ADC引脚***********************************************************/PORT_PinmuxConfig(PORT_C, GPIO_14, PTC14_ADC0_CH12);	PORT_PinmuxConfig(PORT_B, GPIO_3, PTB3_ADC0_CH7);		PORT_PinmuxConfig(PORT_B, GPIO_1, PTB1_ADC0_CH5);		PORT_PinmuxConfig(PORT_C, GPIO_2, PTC2_ADC0_CH10);		PORT_PinmuxConfig(PORT_C, GPIO_1, PTC1_ADC0_CH9);		PORT_PinmuxConfig(PORT_C, GPIO_0, PTC0_ADC0_CH8);		PORT_PinmuxConfig(PORT_C, GPIO_17, PTC17_ADC0_CH15);	PORT_PinmuxConfig(PORT_C, GPIO_16, PTC16_ADC0_CH14);	PORT_PinmuxConfig(PORT_C, GPIO_15, PTC15_ADC0_CH13);	PORT_PinmuxConfig(PORT_C, GPIO_3, PTC3_ADC0_CH11);		PORT_PinmuxConfig(PORT_A, GPIO_0, PTA0_ADC0_CH0);		PORT_PinmuxConfig(PORT_A, GPIO_1, PTA1_ADC0_CH1);		PORT_PinmuxConfig(PORT_A, GPIO_7, PTA7_ADC0_CH3);		PORT_PinmuxConfig(PORT_B, GPIO_0, PTB0_ADC0_CH4);		PORT_PinmuxConfig(PORT_A, GPIO_6, PTA6_ADC0_CH2);	/**********************************************Adc相关配置***********************************************************//*配置tdg——adc触发映射关系*/ADC_TDGTriggerConfig_t  adcTriggerConfig0 ={ADC_LOOP_MODE,    					/* Loop mode Selected */ADC_P_CH13,			/* CMD0: channel 0; */ADC_P_CH8,			/* CMD1: channel 1; */ADC_P_CH11,         /* CMD2: channel 2; */ADC_P_CH10,       	    /* CMD3: channel 3; */ADC_P_CH1,        		/* CMD4: channel 4; */ADC_P_CH5,        		/* CMD5: channel 5; */};ADC_Config_t subcaseAdcCfg={ADC_RESOLUTION_12BIT,    /* ADC 12-bit resolution */ADC_VREF_EXTERNAL,       /* EXTERNAL Vref_H to 5V, Vref_L to 0V reference */ADC_TDG_TRIGGER,         /* TDG trigger select TDG触发模式*/ADC_CONVERSION_SINGLE,   /* ADC single conversion  单次转换模式*/ADC_AVGS_8,              /* 8 times average for each conversion 8次硬件均值滤波*/100,                     /* Set the time interval between two samples when average is enabled orin continues mode. Please refer to STS definition in RM to see the constraint 采样间隔时间*/};/* 对应Checklist中第15条，上电复位或Standby唤醒复位后，丢弃第一次采集的ADC值 */Bsp_AdcWorkaround();/* Select clock source for ADC */while(ERR == CLK_ModuleSrc(CLK_ADC0, CLK_SRC_FIRC64M)){/* User or application must add logic code to tackle this situation. */}/* Set clock for ADC , make sure it is not greater than bus clock */CLK_SetClkDivider(CLK_ADC0, CLK_DIV_1);/* Reset ADC */SYSCTRL_ResetModule(SYSCTRL_ADC0);/* Enable ADC clock */SYSCTRL_EnableModule(SYSCTRL_ADC0);/* 对应Checklist中第20条，解决调用ADC_SoftwareReset之后有概率出现ADC FIFO中数据不为空的问题 */ADC_SoftwareReset_Workaround();/* Register the callback function *///ADC_InstallCallBackFunc(ADC0_ID, ADC_FWM_INT, ADC_FifoWaterMakerIntCallback);/* Initialize ADC */ADC_Init(ADC0_ID,&subcaseAdcCfg);ADC_FifoDepthRedefine(ADC0_ID, 6);/* Set ADC watermark*/ADC_FifoWatermarkConfig(ADC0_ID,5);/* unmask FIFO watermark interrupt */ADC_IntMask(ADC0_ID, ADC_INT_ALL, MASK);ADC_IntClear(ADC0_ID, ADC_INT_ALL);ADC_IntMask(ADC0_ID, ADC_FWM_INT, UNMASK);/* Set trigger mode */ADC_TDGTriggerConfig(ADC0_ID,&adcTriggerConfig0);/* Enable ADC interrupt *///    NVIC_SetPriority(ADC0_IRQn, (uint32_t)ISR_PRIORITY_ADC);//    NVIC_EnableIRQ(ADC0_IRQn);/* Enable ADC module */ADC_Enable(ADC0_ID);
/**********************************************TDG相关配置***********************************************************//* mod value, single, divide4, SW trig, clear to mod  *//*配置TDG计数器*/TDG_InitConfig_t config={0xFA0,  /*!< modulate value 重载值 */TDG_COUNT_SINGLE, /*!< count mode 计数模式 */TDG_CLK_DIVIDE_4, /*!<  presacle clock source */TDG_TRIG_SW, /*!< counter trig source TDG触发模式*/TDG_UPDATE_IMMEDIATELY,/*!< update mode 配置更新模式*/TDG_CLEAR_MODULATOR/*!< counter clear mode 计数清零模式*/};/*配置输出延时点*/TDG_DelayOutputConfig_t doConfig[1] ={{TDG_DO_0, /*!< delay output id 延时点ID*/0xFA0,/*!< delay output offset 延时值*/ENABLE},/*!< delay output enable  使能*/};/*配置TDG通道*/const TDG_ChannelConfig_t chConfig ={TDG_CHANNEL_0, /*!< channel id 通道id*/0x016, /*!< delay output complete interrupt delay 中断延时点*/1, /* number of delya output point 输出延时点个数*/doConfig/*输出延时点配置句柄*/};/* Select clock source for TDG */CLK_ModuleSrc(CLK_TDG0, CLK_SRC_FIRC64M);CLK_SetClkDivider(CLK_TDG0, CLK_DIV_4);/*Enable TDG module */SYSCTRL_EnableModule(SYSCTRL_TDG0);/* Select clock source for TDG */CLK_ModuleSrc(CLK_TDG0, CLK_SRC_FIRC64M);CLK_SetClkDivider(CLK_TDG0, CLK_DIV_4);/*Enable TDG module */SYSCTRL_EnableModule(SYSCTRL_TDG0);/* Initialize TDG */TDG_InitConfig(TDG0_ID, &config);/* Set TDG delay output*/TDG_ChannelDelayOutputConfig(TDG0_ID, &chConfig, ENABLE);/* enable TDG */TDG_Enable(TDG0_ID, ENABLE);/* Load channel configuration */TDG_LoadCmd(TDG0_ID);}

void GetAdcValue(){uint8_t WaitTimeOutTick = 0u;uint8_t AdcChannelNum[AD_GROUP0_CHANNEL_ALL] = {0u};uint16_t AdcConvertData[AD_GROUP0_CHANNEL_ALL] = {0u};uint32_t TempData = 0u;if(ADC_GetStatus(ADC0_ID, ADC_STATUS_ACTIVE) == RESET){TDG_SoftwareTrig(TDG0_ID);}while((ADC_GetStatus(ADC0_ID, ADC_STATUS_FIFO_RDY) != SET) ||(ADC_GetStatus(ADC0_ID, ADC_STATUS_FWM_INT) != SET)){WaitTimeOutTick ++;if(WaitTimeOutTick  >= 100u){Break;}};if (ADC_GetStatus(ADC0_ID, ADC_STATUS_FIFO_RDY) == SET) &&(ADC_GetStatus(ADC0_ID, ADC_STATUS_FWM_INT) == SET)){TempData=ADC_GetConversionResult(ADC0_ID);AdcChannelNum[i] = (uint8_t)((TempData >> 12u) & 0x1Fu);AdcConvertData[i]=((uint32_t)(TempData) & 0xFFFu);}}
