4G模块 A7680通过MQTT协议连接到onenet（新版）

命令说明

基础AT指令

ATi显示产品的标志信息
AT+CIMI查询IMSI
AT+CICCID从SIM卡读取ICCID
AT+CGSN查询产品序列号
AT+CPIN查询卡状态
AT+CSQ查询信号强度
AT+CGATT查询当前PS域状态
AT+CREG查询GPRS注册状态
AT+CEREG查询4G注册状态
AT+CGPADDR查询PDP地址
AT+CMGF选择短信格式
AT+CMGS发送短信

MQTT配置指令

AT+CMQTTSTART启动MQTT服务
AT+CMQTTACCQ申请MQTT客户端
AT+CMQTTCFG配置MQTT主题参数
AT+CMQTTCONNECT连接客户端到MQTT服务器.
AT+CMQTTSUB订阅主题
AT+CMQTTUNSUB退订主题
AT+CMQTTPUB发布消息
AT+CMQTTDISC客户端断开与MQTT服务器的连接

2.流程

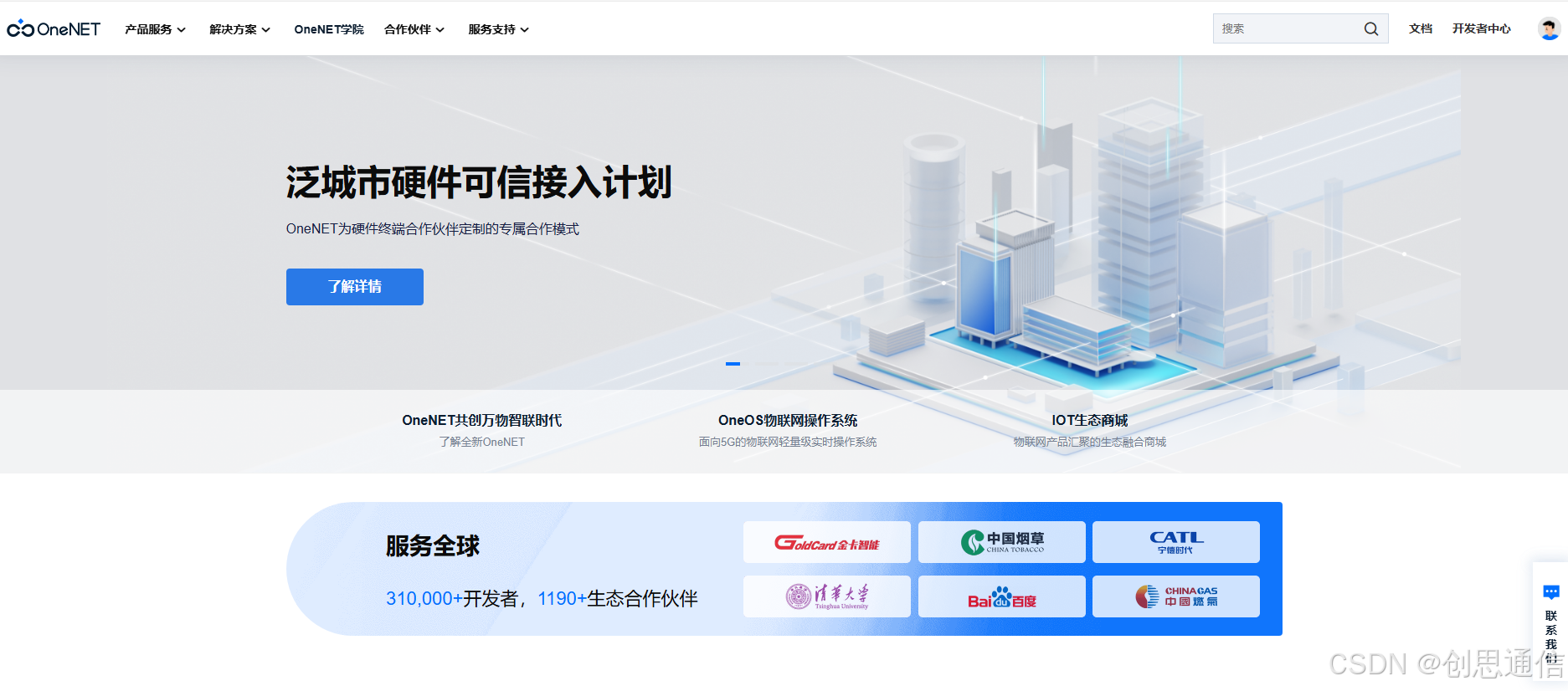

OneNet平台(新版)网址：OneNET-中国移动物联网开放平台

第一步：配置OneNet平台

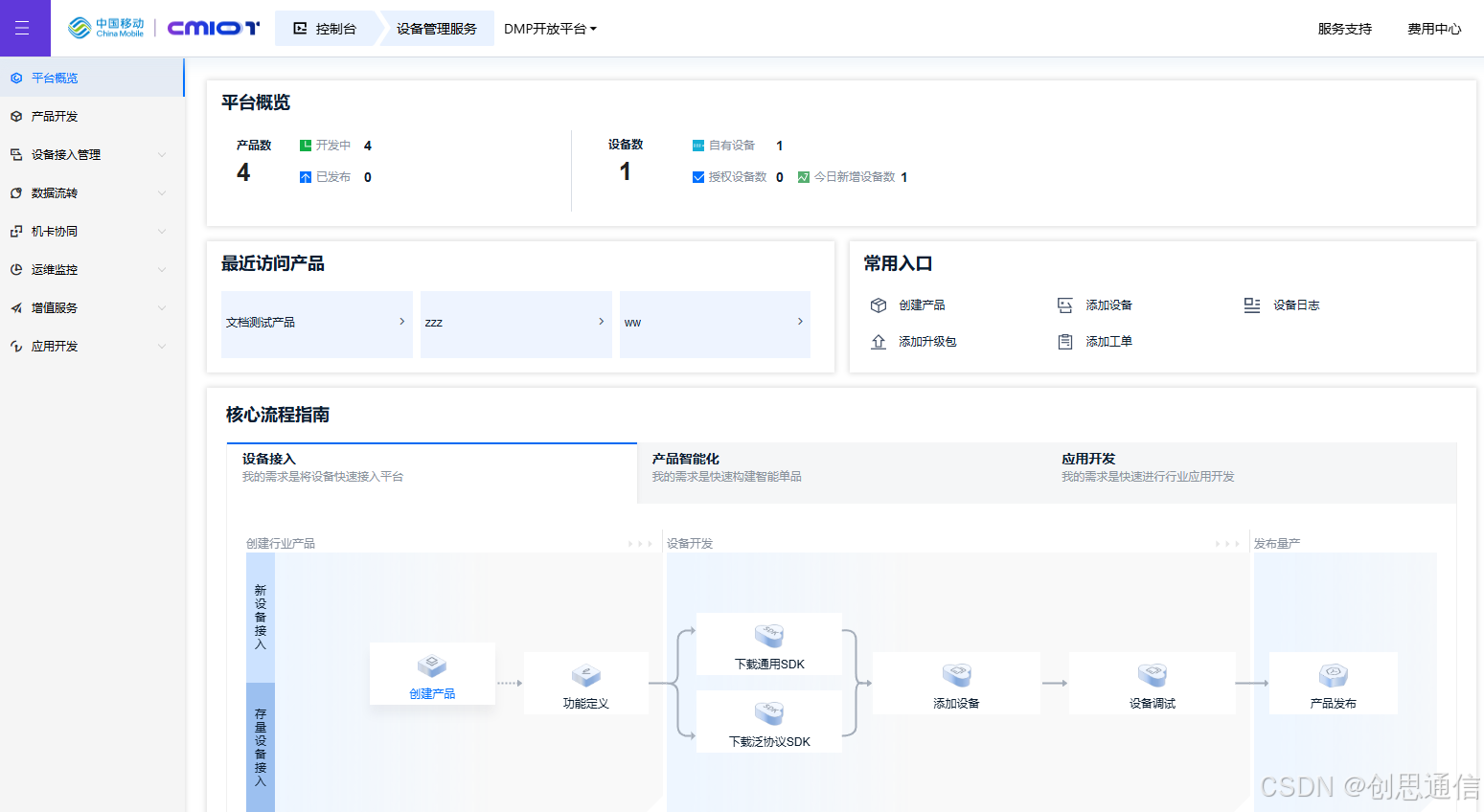

登入个人账号后，点击进入开发者中心，进入管理后台。

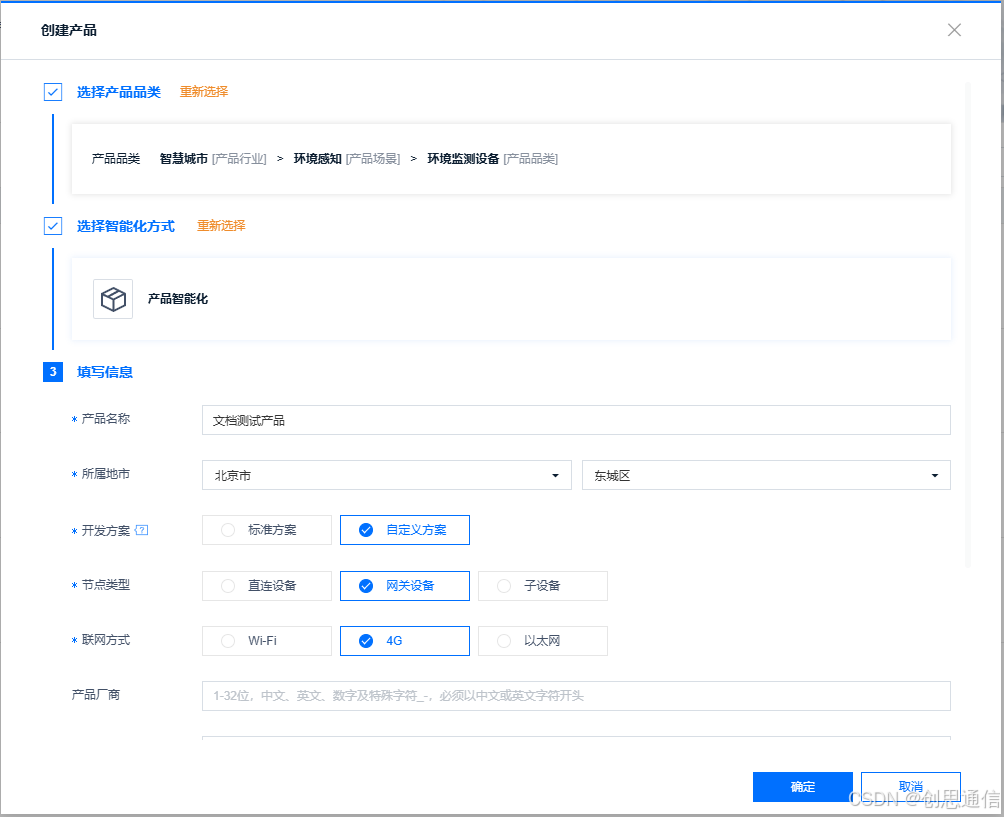

在页面左侧导航栏中，依次选择[产品开发]→[创建产品]，进入产品创建页面。

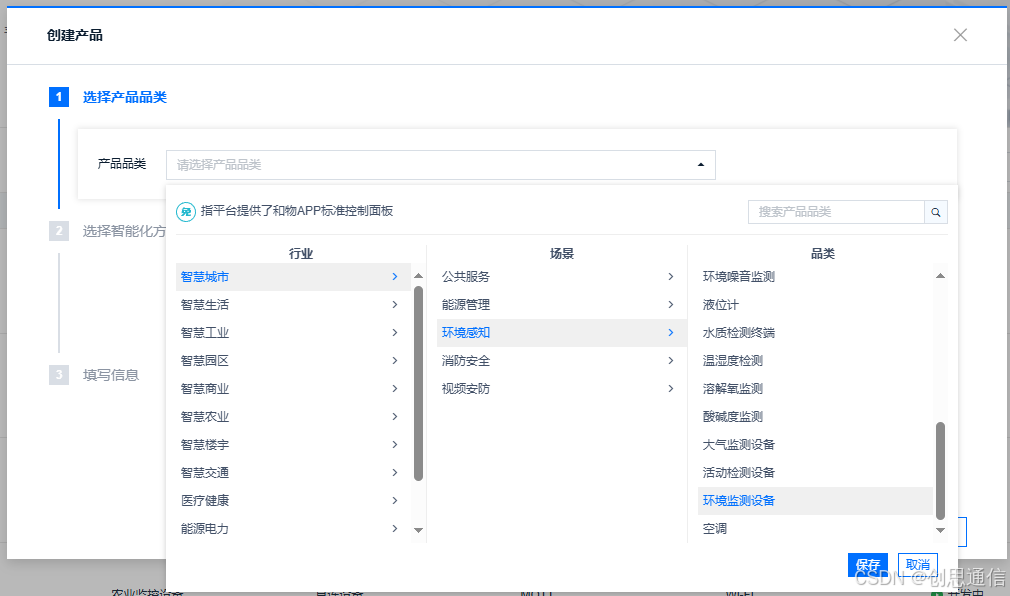

在产品创建页面配置产品基本信息

产品品类：根据实际需求在下拉菜单中选择（如智能家居等）。

智能化方式选择:

1.设备接入（自定义开发）

适用于已有硬件设备需接入平台的场景，可自主开发设备通信协议。

2.产品智能化（OneNet平台方案）

可直接使用OneNet自带的[中移和物]APP实现设备管理与控制，无需额外开发客户端。

在产品列表找到已创建产品，点击对应产品开发按钮，进入产品开发详情页。

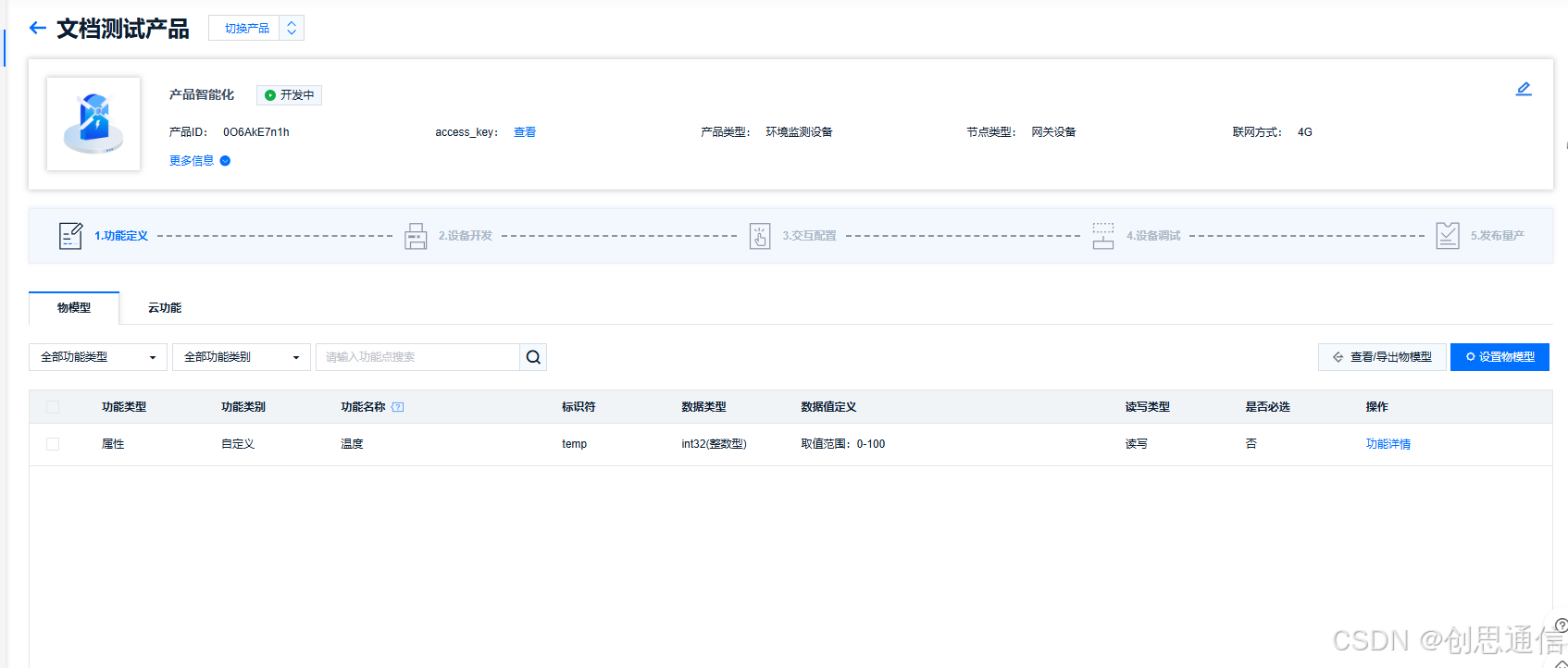

在产品开发详情页，设置物模型。

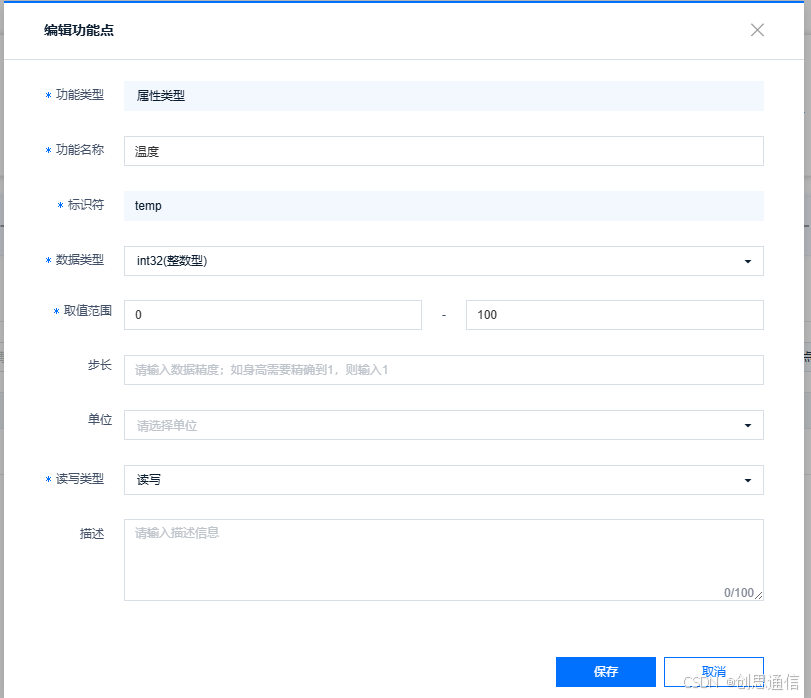

可选自定义功能，按需填写功能名称、数据类型、标识符等信息。

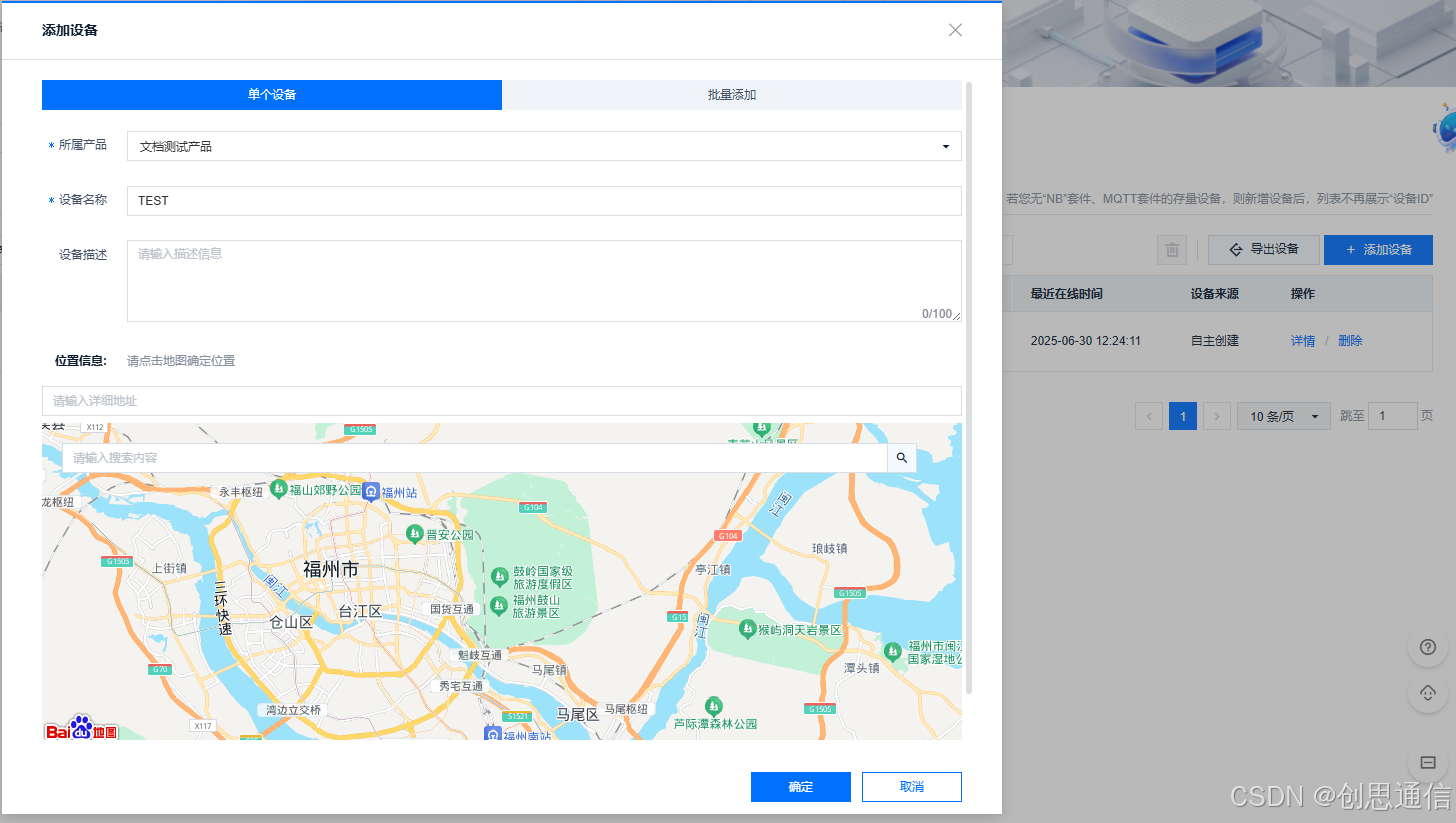

在页面左侧导航栏，找到设备接入管理分类下的设备管理选项并点击，随后在对应功能区，点击添加设备。

经上述步骤，OneNet平台相关配置已全部完成。

第二步：A7680模块接线

A7680模块-----USB转TTL

VCC-----5V

GND-----GND

TX-----RX

RX-----TX

此模块需插入电话卡方可正常使用。

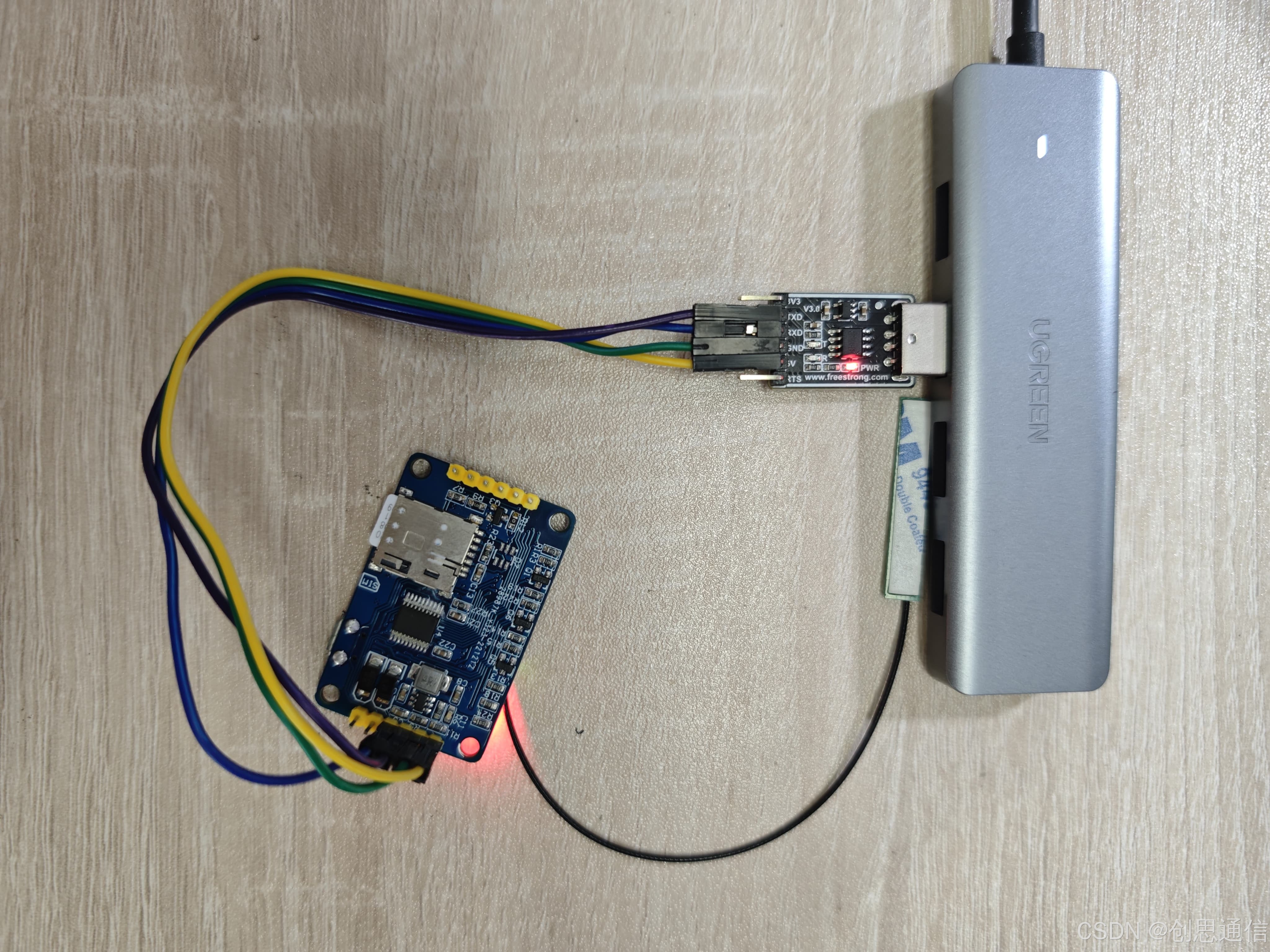

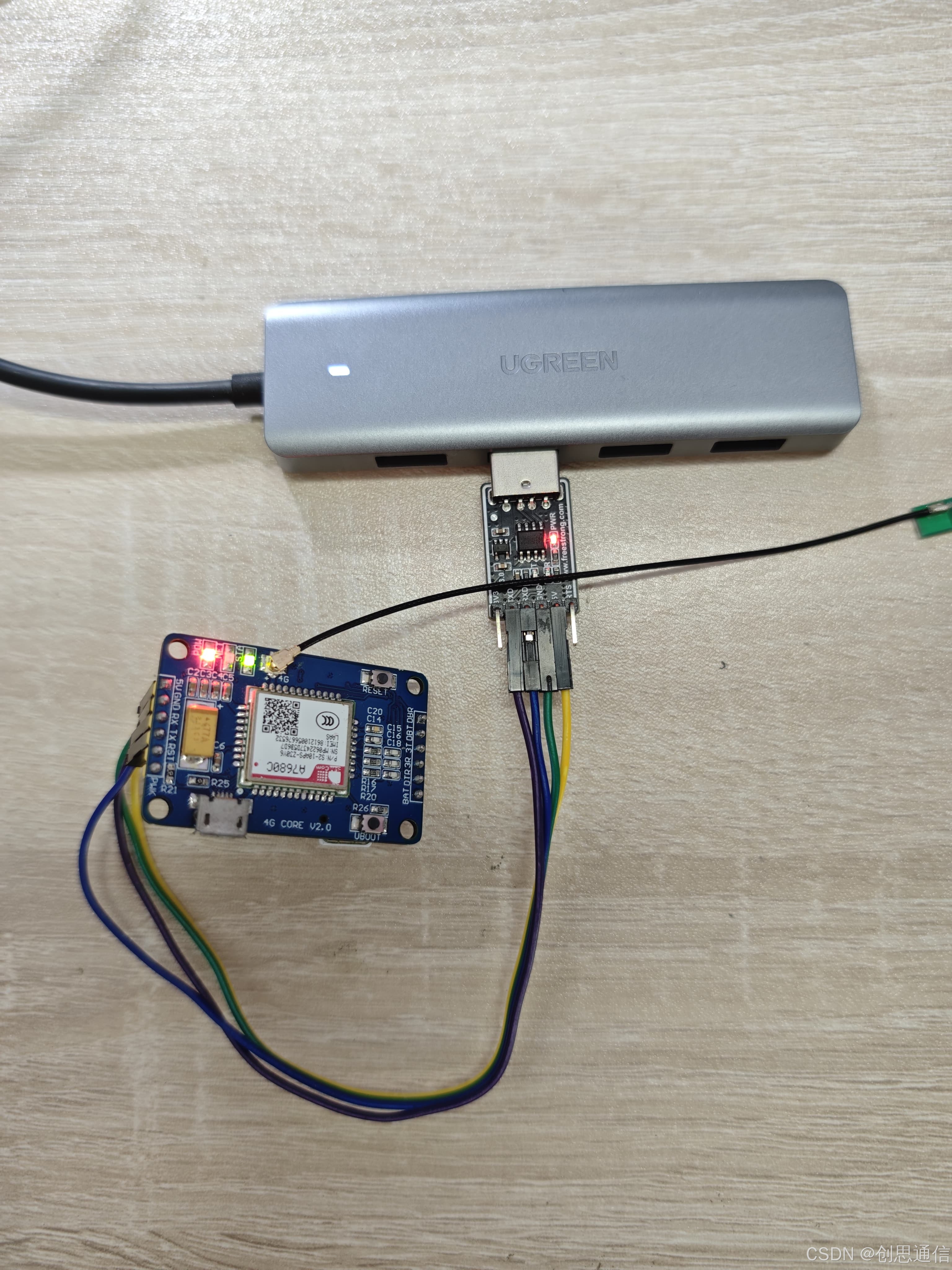

实物接线

第三步：连接OneNet云平台

将USB转TTL模块接入设备，打开串口调试助手，选定对应通信端口，设置波特率为115200。之后通过发送AT指令，即可实现设备与OneNet平台的连接，完成数据的上传与数据下发操作。

AT命令流程及命令结果：

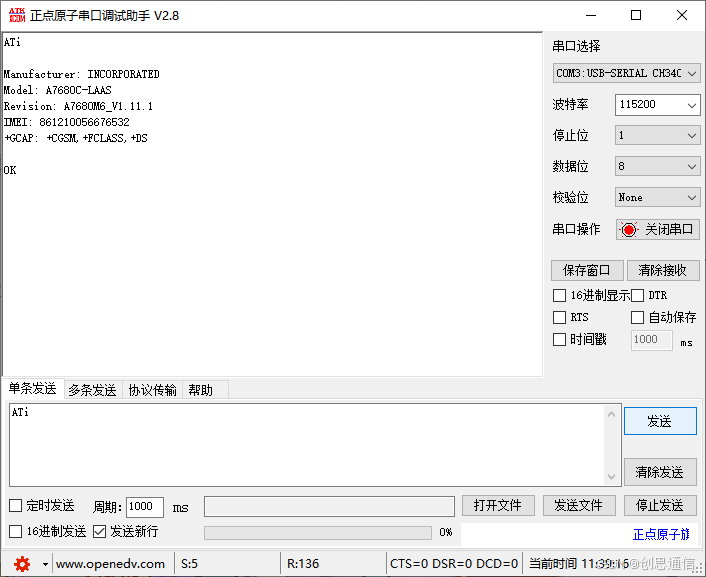

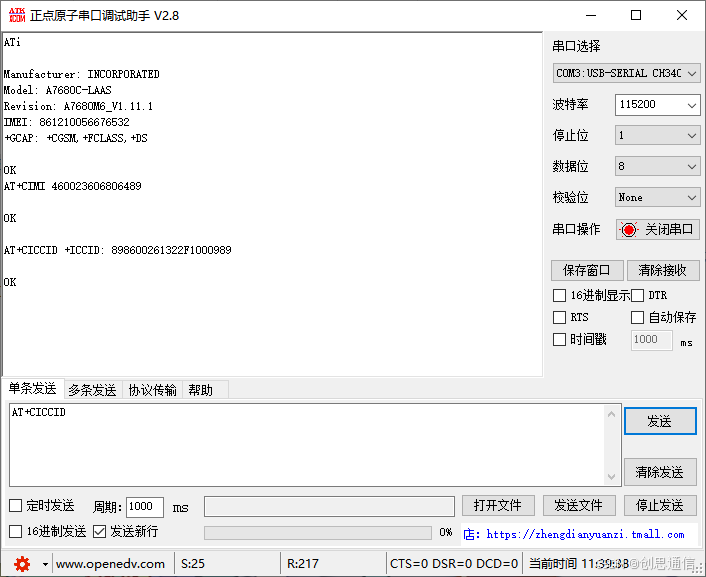

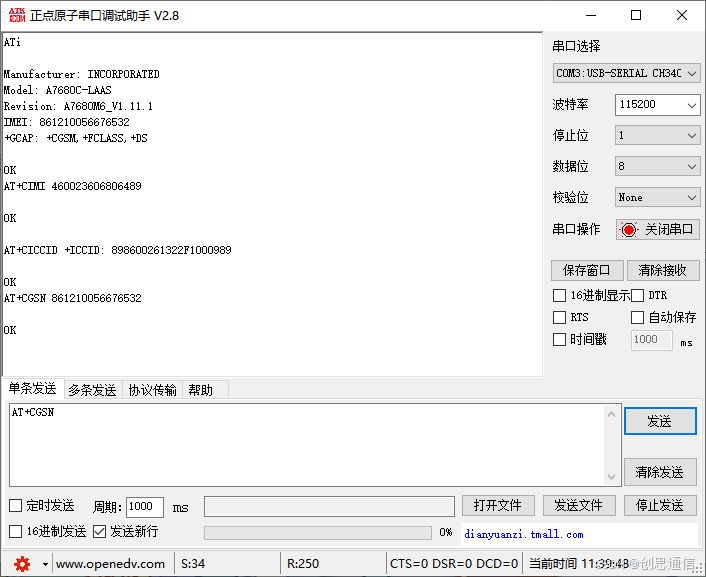

1.查询模块信息

发送指令：ATI

说明：查询模块型号、固件版本等基础信息。

预期响应：Manufacturer: INCORPORATED

Model: A7680C-LAAS

Revision: A7680M6_V1.11.1

IMEI: 861210056676532

+GCAP: +CGSM,+FCLASS,+DS

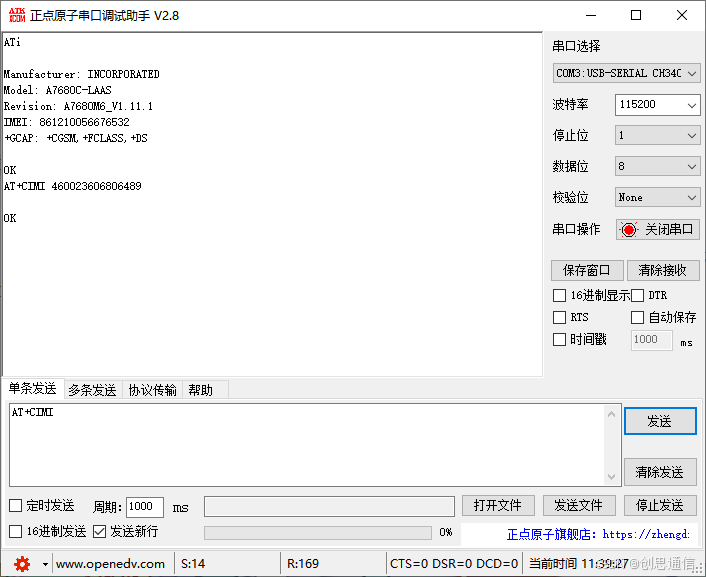

2.查询国际移动用户识别码

发送指令：AT+CIMI

说明：获取SIM卡的国际移动用户识别码，用于唯一标识移动用户。

预期响应：460023606806489

3.查询集成电路卡识别码

发送指令：AT+CICCID

说明：读取SIM卡的集成电路卡识别码，用于标识SIM卡物理实体。

预期响应：898600261322F1000989

4.查询设备序列号

发送指令：AT+CGSN

说明：获取移动设备的国际移动设备识别码（IMEI）或序列号，用于唯一标识设备。

预期响应：861210056676532

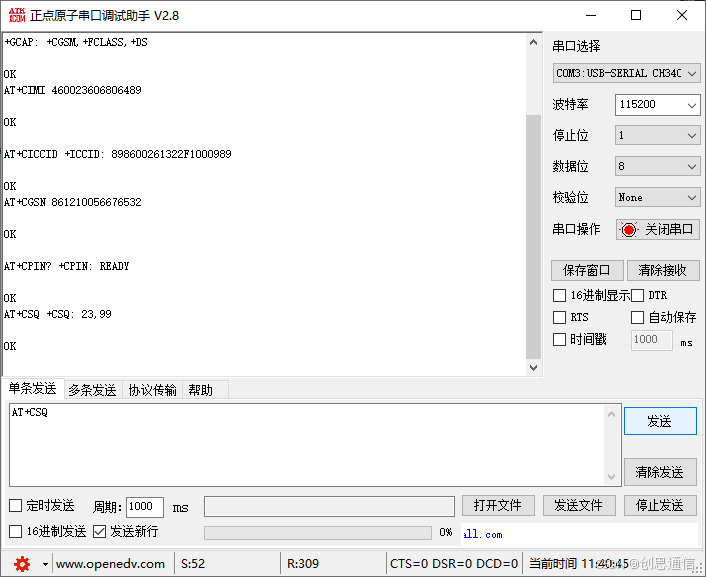

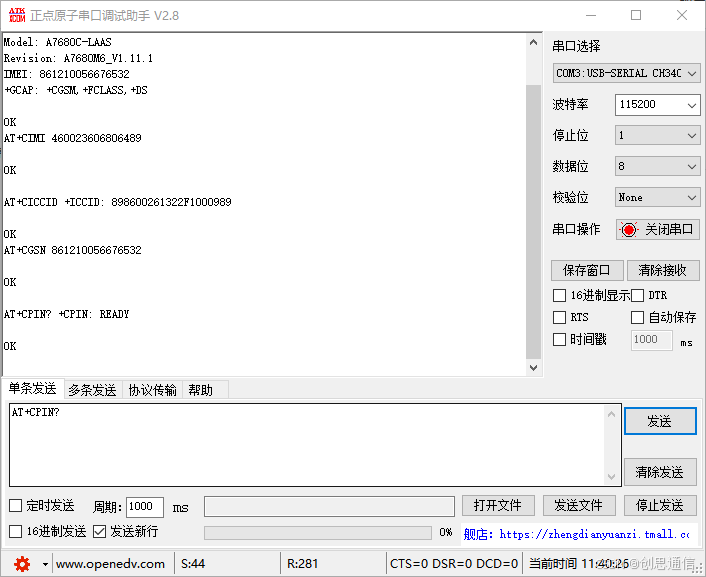

5.查询PIN码状态

发送指令：AT+CPIN?

说明：查询SIM卡的PIN码状态，判断是否需要输入PIN码解锁。

预期响应：+CPIN:READY  OK（表示PIN码已解锁，状态正常）

6.查询信号强度

发送指令：AT+CSQ

说明：获取当前网络信号强度，数值越大信号越好。

预期响应：+CSQ:23,99   OK（示例，前值为信号强度值，范围0-31）

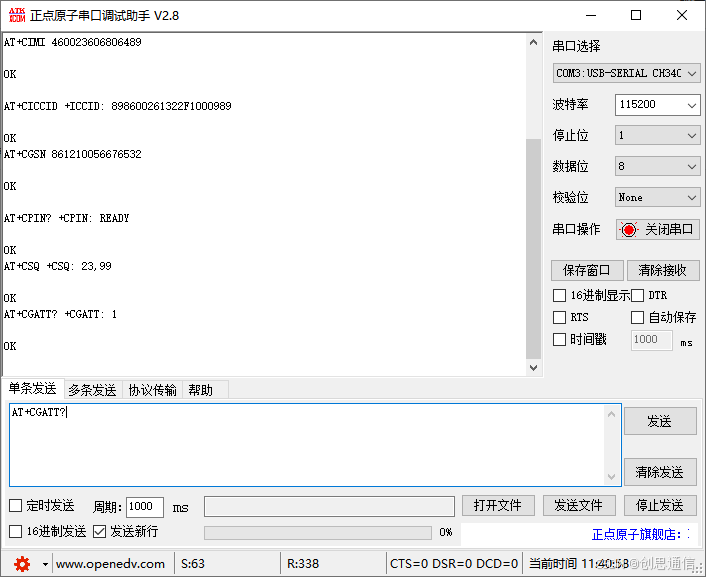

7.查询当前PS域状态

发送指令：AT+CGATT?

说明：查询设备是否已附着到GPRS网络，附着成功才能建立数据连接。

预期响应：+CGATT:1  OK（1表示已附着，0表示未附着）

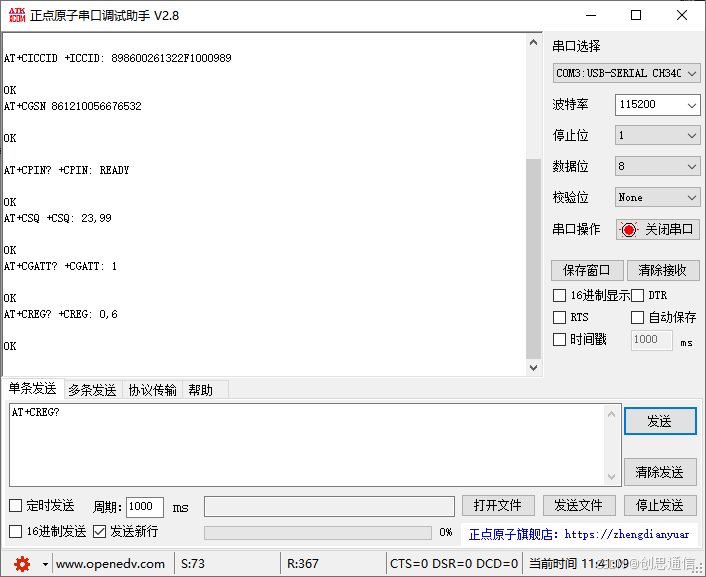

8.查询GPRS域注册状态

发送指令：AT+CREG?

说明：查询网络注册状态。

预期响应：+CREG:0,6  OK

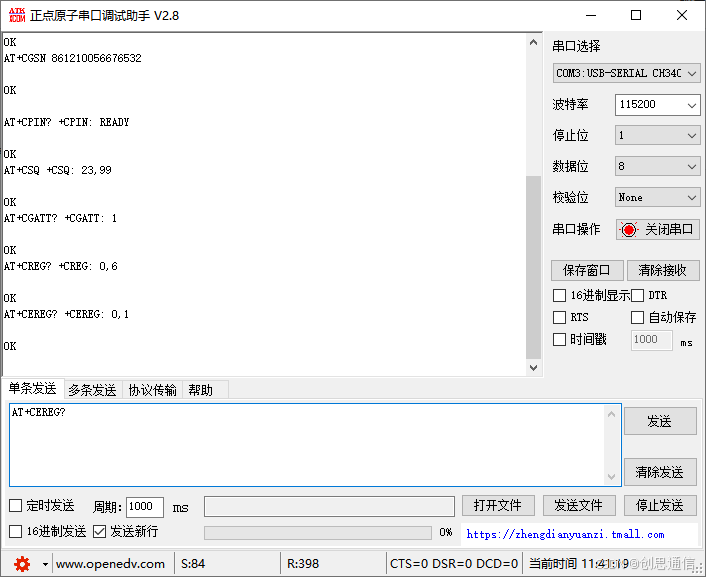

9.查询EPS域注册状态

发送指令：AT+CEREG?

说明：查询设备在演进分组系统（EPS）域的网络注册状态，用于4G等分组域服务。

预期响应：+CEREG:0,1  OK（示例，后值1表示已注册到本地网络）

10.查询PDP地址

发送指令：AT+CGPADDR

说明：查询PDP上下文对应的IP地址，PDP用于建立数据连接。

预期响应： +CGPADDR: 1,10.127.138.30

+CGPADDR: 8,254.128.0.0.0.0.0.0.24.82.79.224.155.59.88.210  OK

（示例，1为PDP上下文索引，后为对应的IP地址）

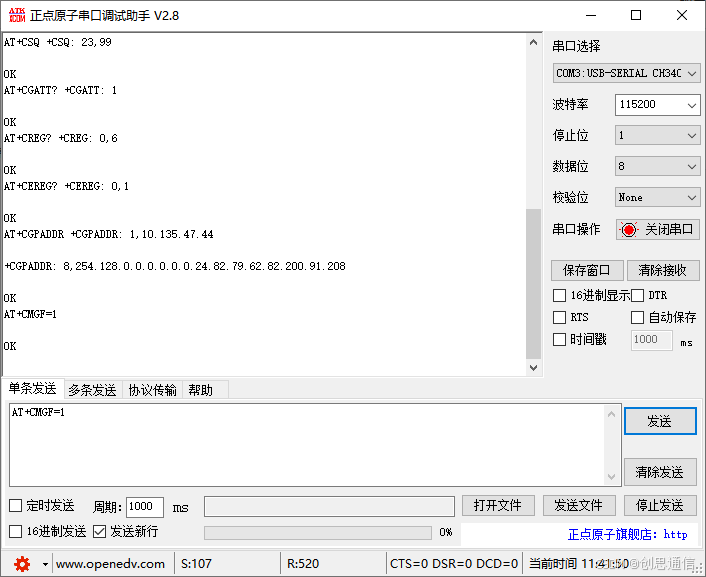

11配置短信格式为文本模式

发送指令：AT+CMGF=1

说明：设置短信格式为文本模式（而非PDU模式），便于直接发送和接收文本短信。

预期响应：OK

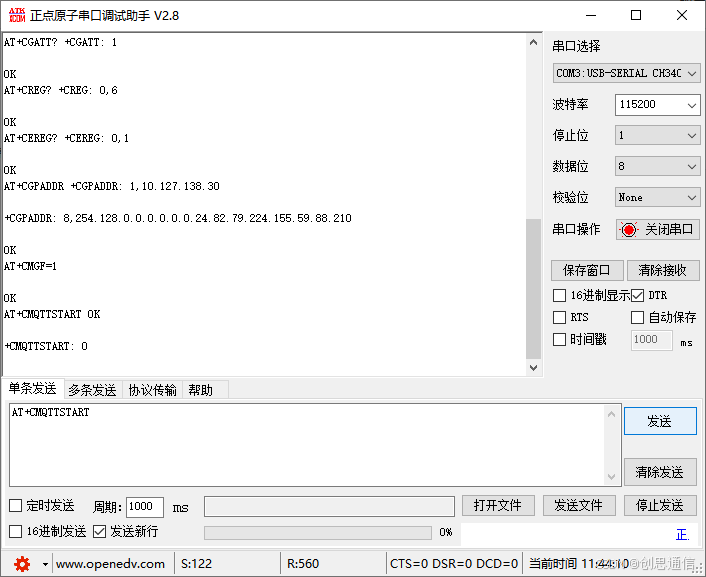

12.启动MQTT服务

发送指令：AT+CMQTTSTART

说明：初始化并启动MQTT协议服务，为后续MQTT连接做准备。

预期响应：OK

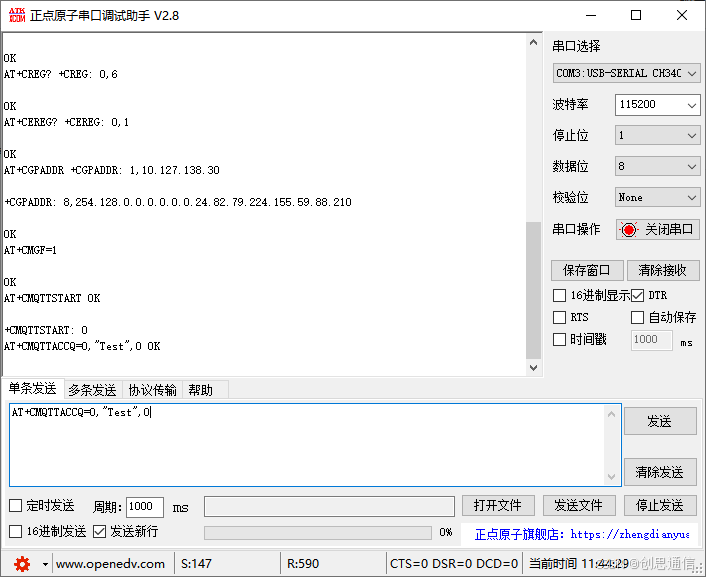

13.申请MQTT客户端ID

发送指令：AT+CMQTTACCQ=0,"Test",0

说明：申请MQTT客户端ID为0，客户端名称为“Test”，用于标识MQTT客户端，该名称与OneNet上相对应。

预期响应：OK

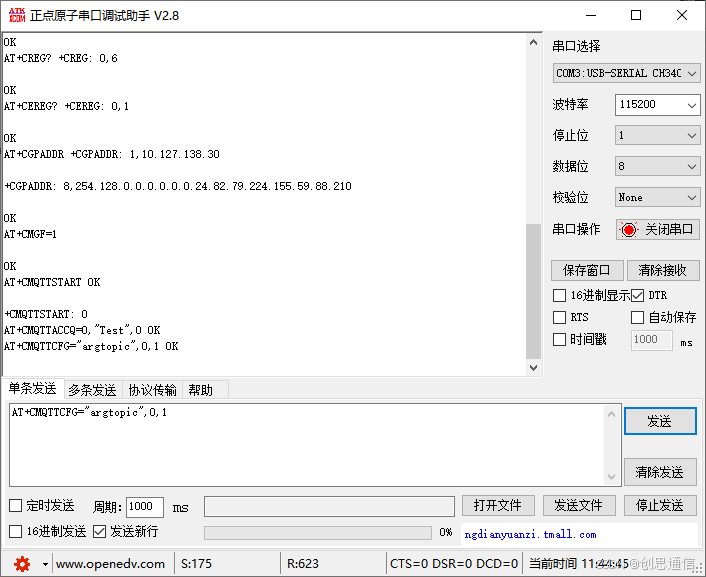

14.配置MQTT主题参数

发送指令：AT+CMQTTCFG="argtopic",0,1

说明：设置MQTT客户端的主题参数配置，此处开启主题参数功能。

预期响应：OK

15.配置MQTT协议版本

发送指令：AT+CMQTTCFG="version",0,4

说明：设置MQTT客户端使用MQTTv3.1.1协议版本。

预期响应：OK

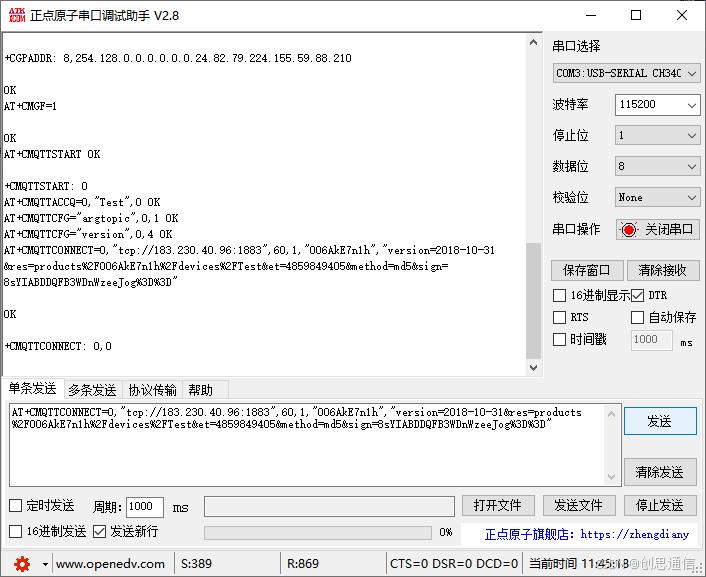

16.建立MQTT连接

发送指令：AT+CMQTTCONNECT=0,"tcp://183.230.40.96:1883",60,1,"0O6AkE7n1h","version=2018-10-31&res=products%2F0O6AkE7n1h%2Fdevices%2FTest&et=4859849405&method=md5&sign=8sYIABDDQFB3WDnWzeeJog%3D%3D"

说明：通过客户端连接到指定MQTT服务器，连接超时60秒，清除会话标志为1，携带用户名和加密签名参数。其中，"0O6AkE7n1h"为产品ID，后续参数为OneNet平台生成的鉴权信息，Token获取链接在文章末。

预期响应：OK

17.订阅MQTT主题

发送指令：AT+CMQTTSUB=0,"sys/0O6AkE7n1h/Test/thing/property/set",1

说明：MQTT客户端订阅主题“sys/0O6AkE7n1h/Test/thing/property/set”，QoS等级为1，0O6AkE7n1h为产品ID，Test为客户端名称。

预期响应：OK

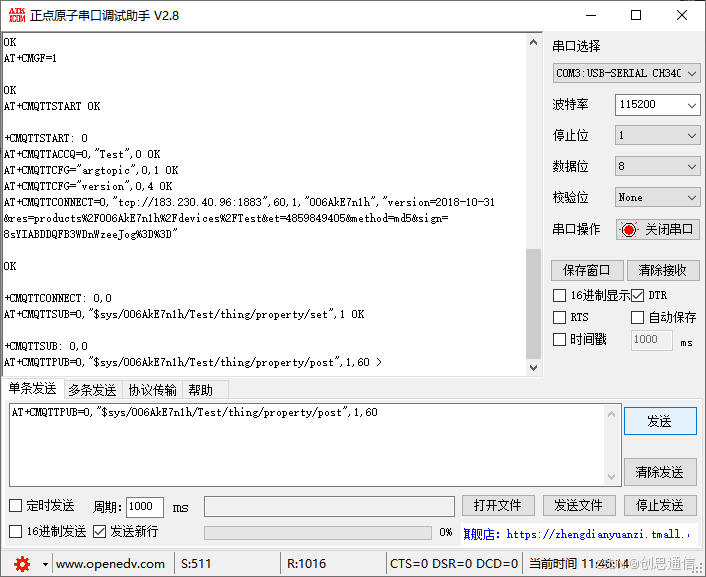

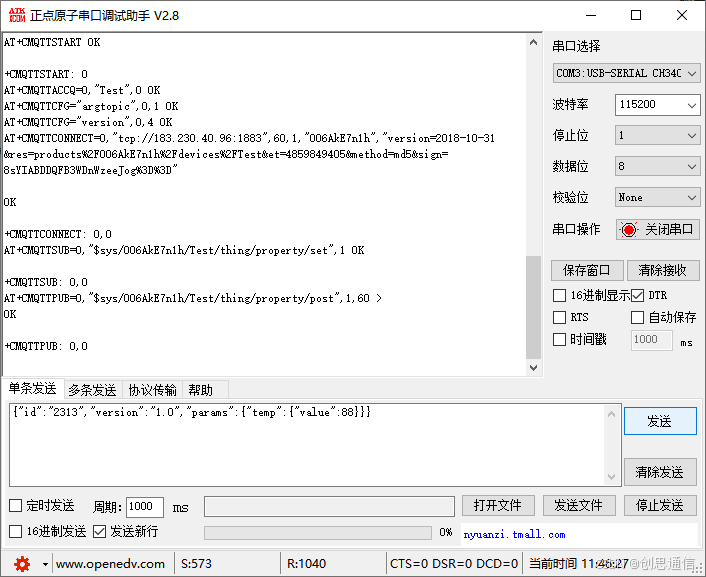

18.发布MQTT消息

发送指令：AT+CMQTTPUB=0,"sys/0O6AkE7n1h/Test/thing/property/post",1,60

说明：MQTT客户端向主题“sys/0O6AkE7n1h/Test/thing/property/post”发布消息，QoS等级为1，数据长度为60。

预期响应：<（表示发布请求已发送）

此时发送数据：{"id":"2313","version":"1.0","params":{"temp":{"value":88}}}

最终响应：OK  +QMTPUBEX: 0,0,0

OneNet平台数据交互操作：

数据上报成功后，可通过OneNet平台实时查看数据：

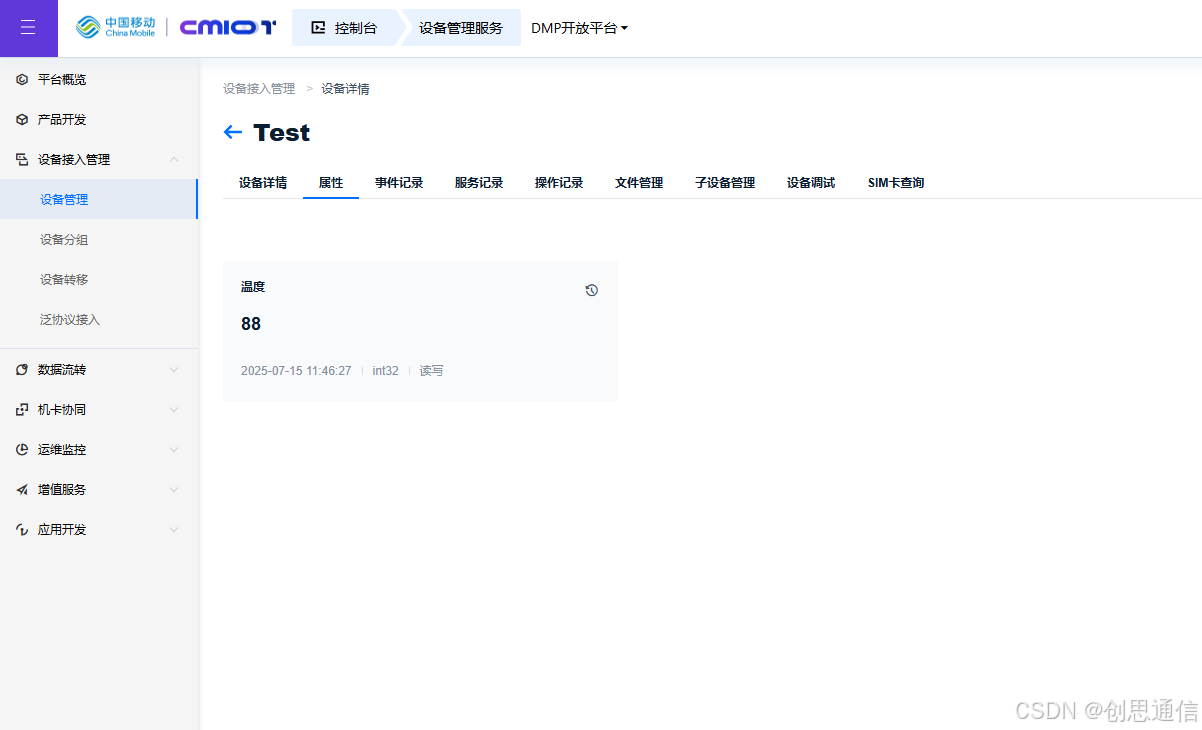

在平台控制台找到已创建设备，点击进入设备详情页，切换至属性标签页，即可直观查看设备成功上报的实时数据

平台数据下发操作

在OneNet平台控制台找到已创建设备，点击进入设备详情页。

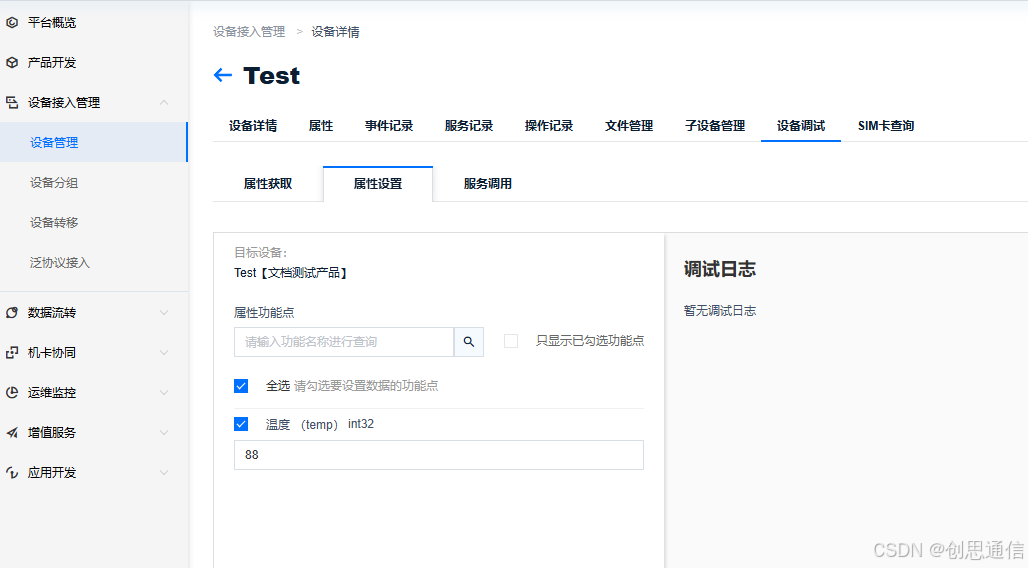

切换至设备调试标签页，进入数据下发调试界面。在调试界面中找到[属性设置]模块。

点击[启动调试]按钮，激活数据输入框。

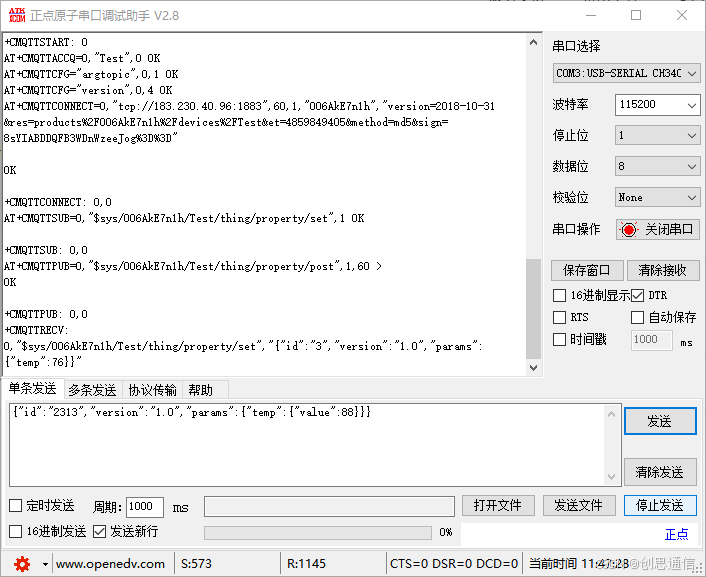

在串口调试助手中，可实时监控设备接收数据的状态：

总结命令流程

ATi
AT+CIMI
AT+CICCID
AT+CGSN
AT+CPIN?
AT+CSQ
AT+CGATT?
AT+CREG?
AT+CEREG?
AT+CGPADDR
AT+CMGF=1
AT+CMQTTSTART
AT+CMQTTACCQ=0,"Test",0
AT+CMQTTCFG="argtopic",0,1
AT+CMQTTCFG="version",0,4
AT+CMQTTCONNECT=0,"tcp://183.230.40.96:1883",60,1,"0O6AkE7n1h","version=2018-10-31&res=products%2F0O6AkE7n1h%2Fdevices%2FTest&et=4859849405&method=md5&sign=8sYIABDDQFB3WDnWzeeJog%3D%3D"
AT+CMQTTSUB=0,"$sys/0O6AkE7n1h/Test/thing/property/set",1
AT+CMQTTPUB=0,"$sys/0O6AkE7n1h/Test/thing/property/post",1,60
{"id":"2313","version":"1.0","params":{"temp":{"value":88}}}

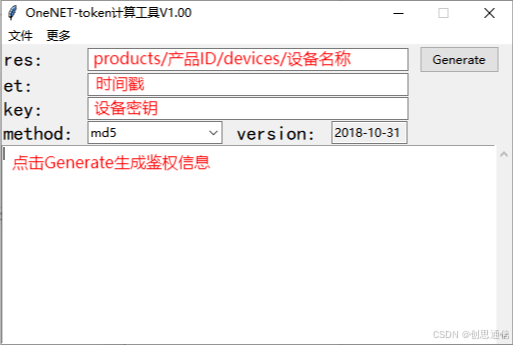

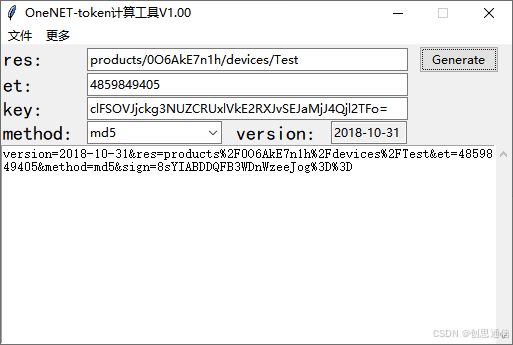

Token软件及获取Token密钥方式链接: https://pan.baidu.com/s/1FMKOybgvJ_rniJfiSsCUIg?pwd=yths 提取码: yths
