背景

接之前 blog
【OS】【Nuttx】【启动】caller-saved 和 callee-saved 示例
【OS】【Nuttx】【启动】caller-saved 和 callee-saved 示例：叶子函数
分析了示例中体现的 caller-saved 和 callee-saved 规则，以及里面的叶子函数概念，下面来看下栈空间操作的一些具体细节

栈空间操作

还是回到之前那个示例

// main.c
static int add_func(int a, int b) {return (a + b);
}int main(void) {int c = add_func(1, 2);return 0;
}

汇编代码如下

	.cpu cortex-m4.arch armv7e-m.fpu softvfp.eabi_attribute 20, 1.eabi_attribute 21, 1.eabi_attribute 23, 3.eabi_attribute 24, 1.eabi_attribute 25, 1.eabi_attribute 26, 1.eabi_attribute 30, 6.eabi_attribute 34, 1.eabi_attribute 18, 4.file	"main.c".text.align	1.syntax unified.thumb.thumb_func.type	add_func, %function
add_func:@ args = 0, pretend = 0, frame = 8@ frame_needed = 1, uses_anonymous_args = 0@ link register save eliminated.push	{r7}sub	sp, sp, #12add	r7, sp, #0str	r0, [r7, #4]str	r1, [r7]ldr	r2, [r7, #4]ldr	r3, [r7]add	r3, r3, r2mov	r0, r3adds	r7, r7, #12mov	sp, r7@ sp neededpop	{r7}bx	lr.size	add_func, .-add_func.align	1.global	main.syntax unified.thumb.thumb_func.type	main, %function
main:@ args = 0, pretend = 0, frame = 8@ frame_needed = 1, uses_anonymous_args = 0push	{r7, lr}sub	sp, sp, #8add	r7, sp, #0movs	r1, #2movs	r0, #1bl	add_funcstr	r0, [r7, #4]movs	r3, #0mov	r0, r3adds	r7, r7, #8mov	sp, r7@ sp neededpop	{r7, pc}.size	main, .-main.ident	"GCC: (15:13.2.rel1-2) 13.2.1 20231009"

下面来看下栈空间操作的几个细节，首先是 main 函数这里的栈空间行为

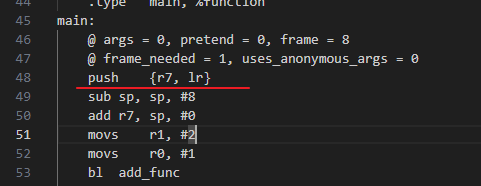

在这里插入图片描述

LR 寄存器压栈

这个之前 blog 【OS】【Nuttx】【启动】caller-saved 和 callee-saved 示例：叶子函数应该说得很详细了，因为调用了子函数，执行了跳转命令

...
bl add_func
str	r0, [r7, #4]
...

这个指令会把返回地址（即 bl 下一条指令的地址，也就是 str r0, [r7, #4] 命令）写入 lr
如果不保存原来的 lr 值，那么之前在 lr 中保存的内容就会被覆盖。
为了能正确地从 main 返回到它的调用者（比如启动代码 _start 或操作系统），必须先把 lr 压栈保存

栈指针和帧指针

栈指针（Stack Pointer）和帧指针FP（Frame Pointer）是栈空间操作中两个非常重要的概念，它们各自承担不同的角色，

栈指针 SP

栈好理解，就是一个后进先出的数据结构，栈空间可以用来存储函数参数、返回地址、局部变量以及临时数据等，下面来看下官方文档 AAPCS 中，对栈的描述

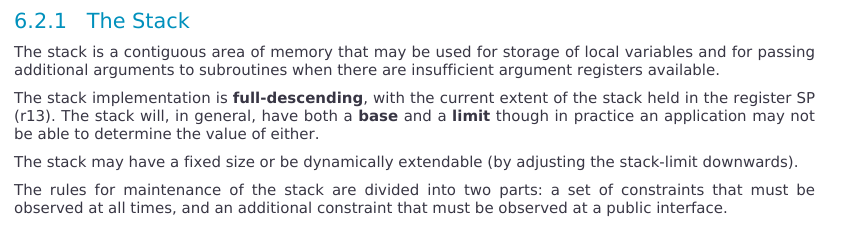

在这里插入图片描述
这里有比较多的细节：

栈是一块连续的内存区域，可以存储函数中的局部变量
当调用函数所需的参数数量超过可用寄存器个数时，多出来的参数通过栈来传递（之前讲过的）
full-descending：full 意味着 SP 指向最后一个有效的栈元素，即高地址栈顶，descending 表示栈向低地址方向增长，SP 会变小
栈在内存中有起始地址（高地址）和终止地址（低地址），但用户程序不需要知道这些地址是多少，这些地址信息一般由操作系统维护（比如 nuttx）
栈可以是固定的，也可以动态扩展
固定大小栈常见于嵌入式实时系统（比如 nuttx），预先分配好一定大小的空间
动态扩展栈常见于复杂操作系统（比如 linux，windows），当栈快用完时，系统可以自动扩大栈空间

帧指针 FP

帧指针是函数调用时分配的栈空间基址，为了方便访问局部变量和参数，编译器通常会将 sp 的当前值保存到一个通用寄存器中，比如 r7，然后使用 r7 作为栈空间基址来访问栈上的数据，下面来看下官方文档描述

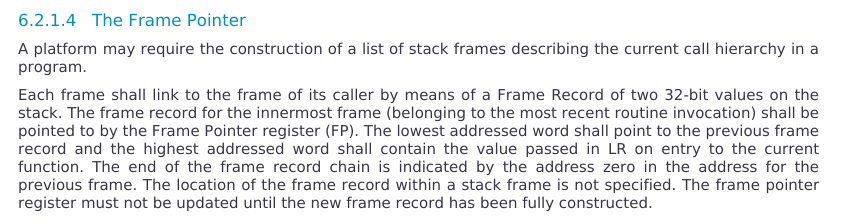

在这里插入图片描述
这里也有比较多的细节：

调试器或操作系统在进行进行 backtrace（堆栈回溯）或异常处理时，需要知道每个函数调用是如何嵌套的，这就需要构建一条栈帧链，通俗点也叫调用链
每个函数调用生成的栈帧中，都会在栈上保留一个帧记录，这个记录有两个字段，第一个字段（低地址）指向前一个函数调用的帧指针，第二个字段（高地址）保存当前函数被调用时 LR 寄存器的原始值（即返回地址），其实就是之前 blog 看到的这个操作
当某个帧记录的前一个帧指针地址为 0，说明这已经是最外层的函数，后面没有调用者了，比如 main 或启动代码
编译器可以自由决定把帧记录放在栈帧的哪个位置（一般进入调用函数后先保存下帧记录）
调用函数时，在新的帧记录完全构造完成之前，不能更新帧指针 FP，确保在中断或异常发生时，堆栈状态是完整的，不会出现部分构造的帧记录，导致回溯失败
