EPLAN 电气制图（九）：直流电源绘制+端子排绘制
在电气原理图设计中，直流电源电路的绘制是一项基础且关键的工作。借助 EPLAN 软件的强大功能，我们能高效、精准地完成直流电源绘制。本文将详细介绍相关知识与实操步骤，助你轻松掌握这一技能。
一、中断点：电路连接的 “隐形桥梁”
中断点在电气原理图中扮演着重要角色，它能让分散在多张图纸中的电路建立联系，就像一座 “隐形桥梁”。
（一）中断点的基本特性
同一项目里，所有相同名称的中断点在电气意义上都是相互连接的。它可以实现在两个原理图页之间的跳转，让我们能快速找到电路的连接关系。不过要注意，中断点只能一一对应，不能一对多或多对一。
（二）插入与设置中断点

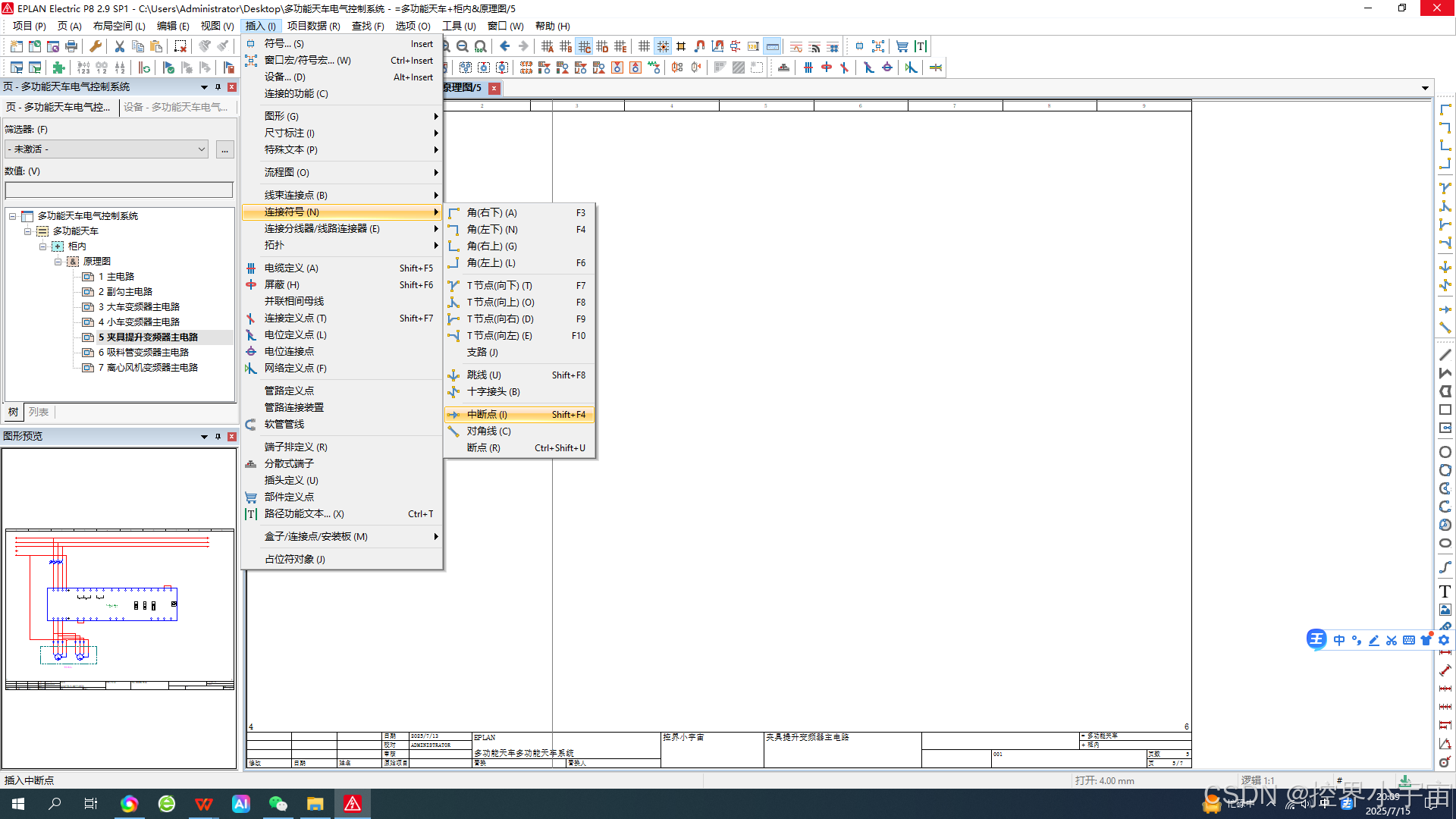

- 插入中断点：选择菜单栏中的 “插入”→“连接符号”→“中断点” 命令，光标会变成交叉形状并附加中断点符号，将其移到需要插入的导线上单击即可。完成后，按右键 “取消操作” 或 “Esc” 键退出。

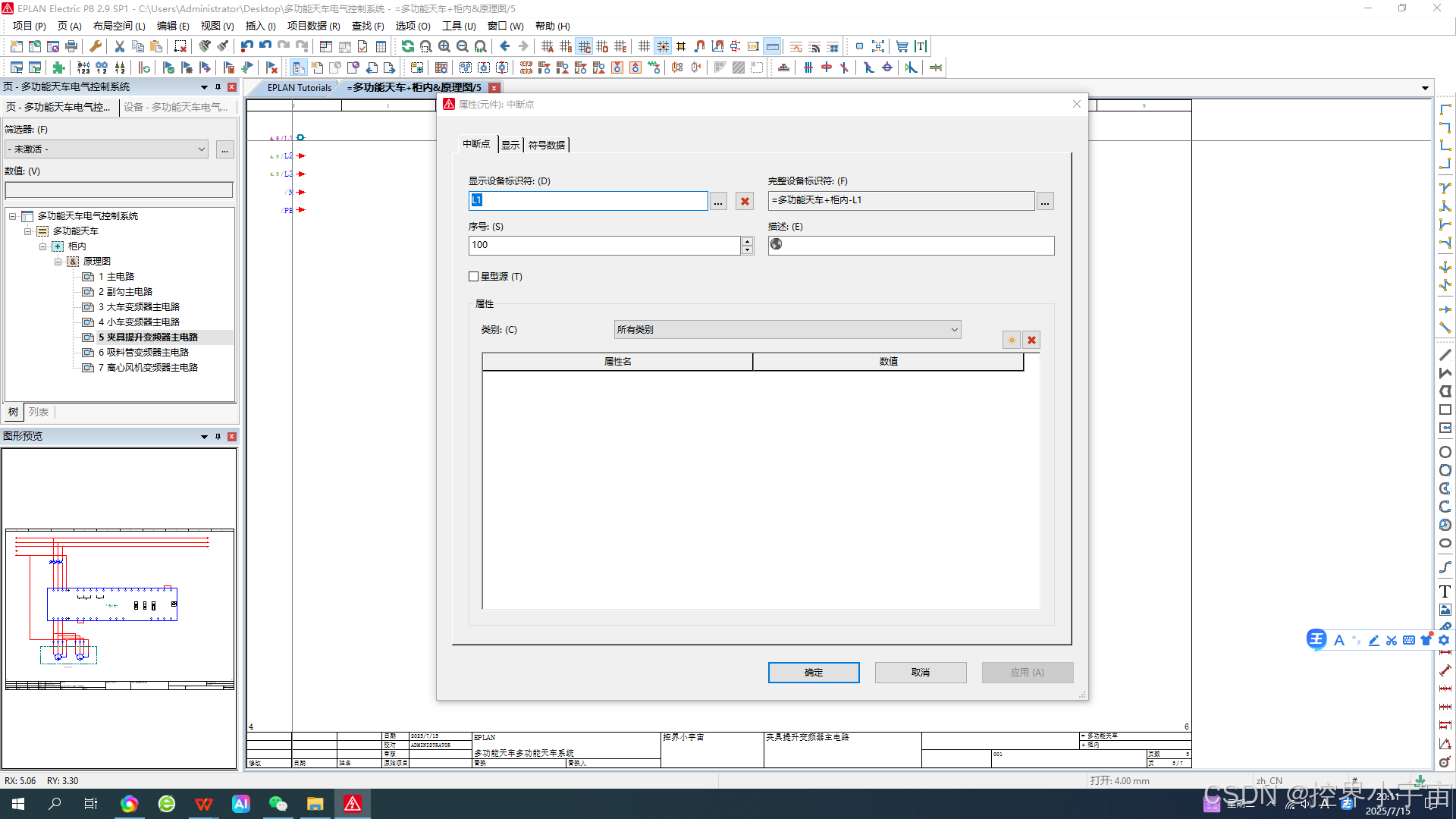

- 设置中断点属性：双击中断点，在弹出的属性设置窗口中，可在 “显示设备标识符” 中输入编号，名称可以是信号名或自定义。
（三）中断点的关联参考
中断点的关联参考由 EPLAN 自动生成，分为成对关联参考和星形关联参考。

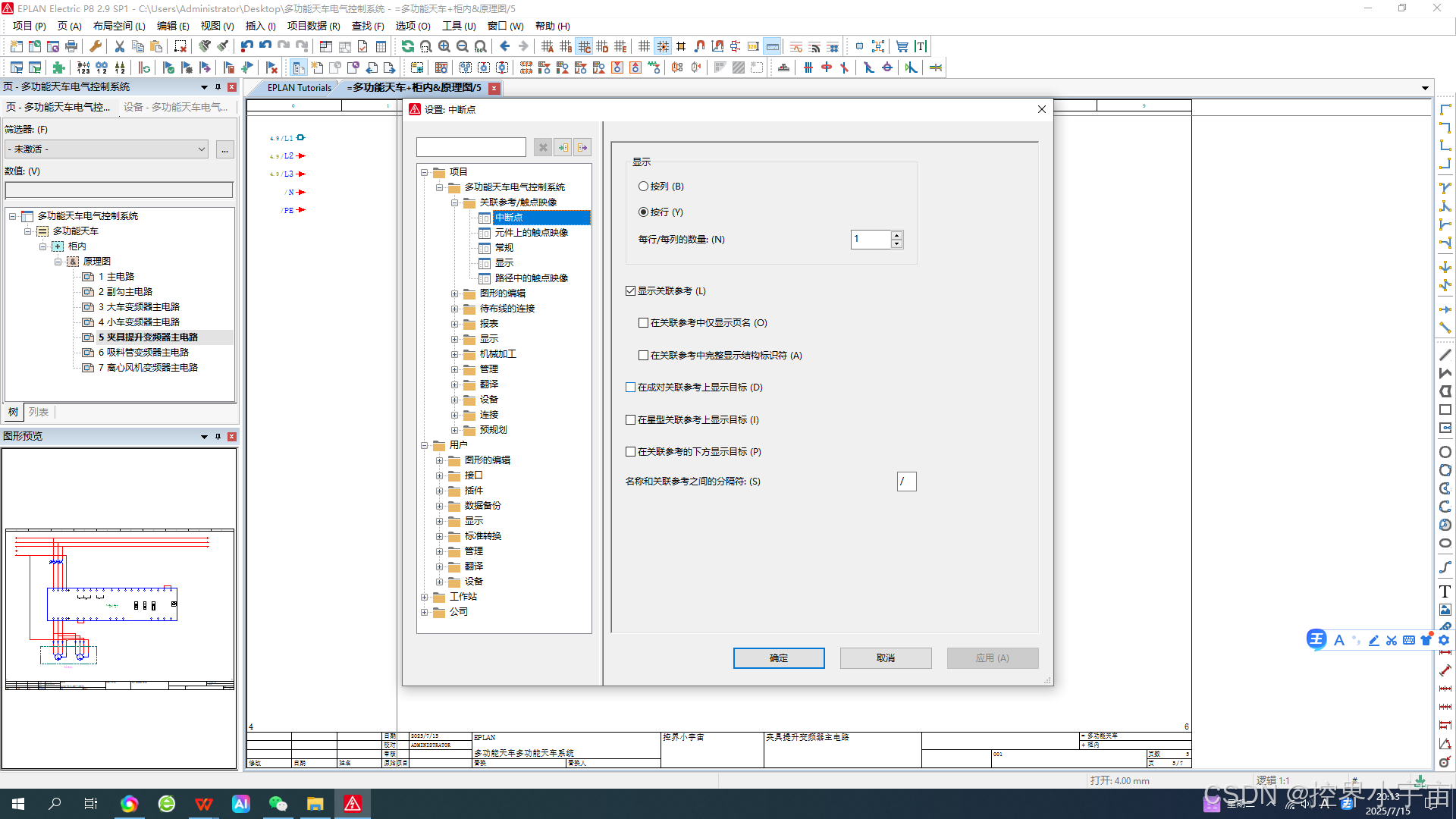

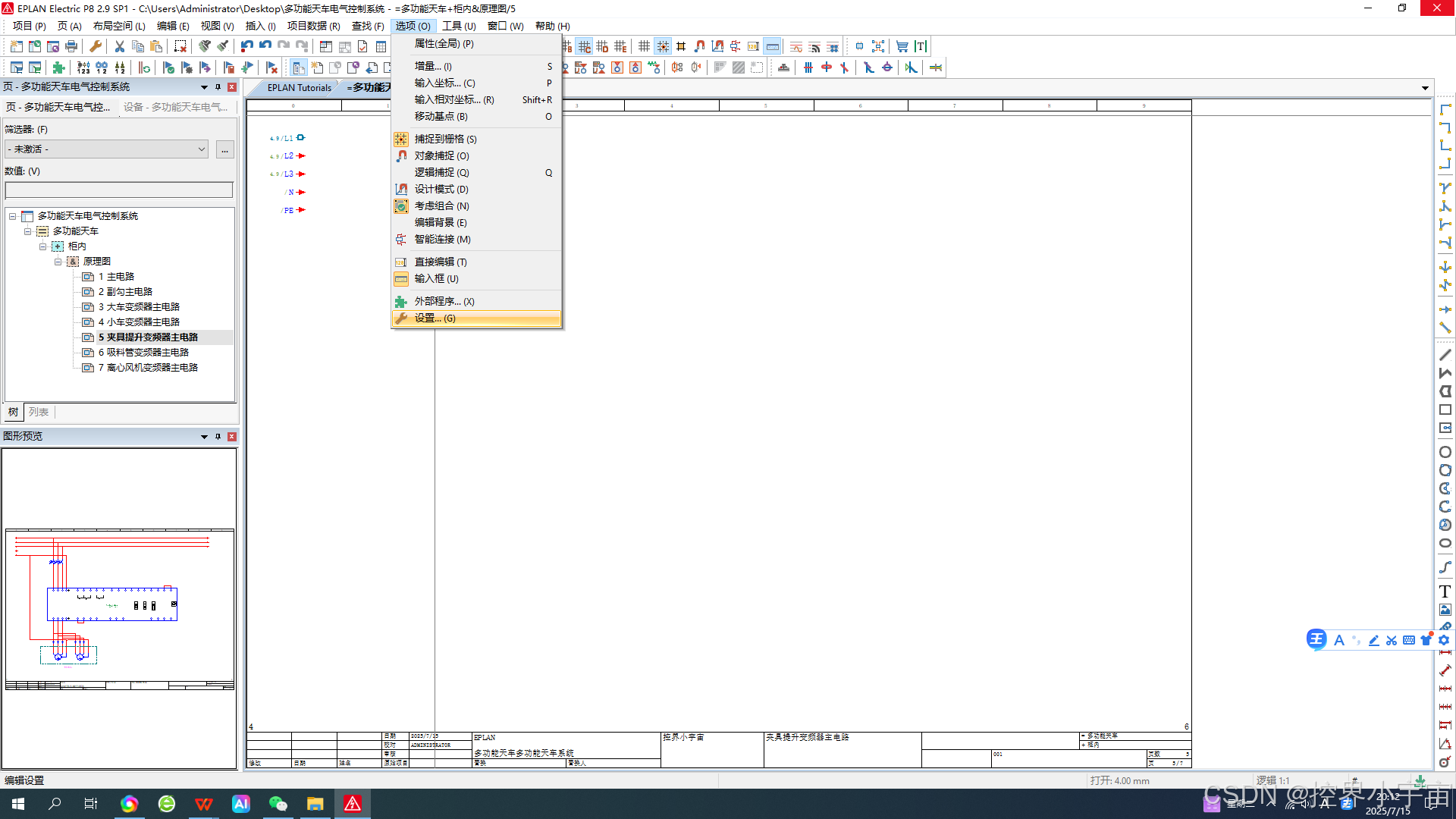

- 选项设置：单击 “选项”→“设置”，在 “项目”→“项目名称”→“关联参考 / 触点映像”→“中断点” 中，可设置关联参考的常规属性，如显示方式、每行 / 每列数量等。
- 成对中断点：有源中断点和目标中断点，通常源在图纸右半部分，目标在左半部分，相同标识符的中断点自动关联。选中一个中断点按 “F” 键，可跳转到关联的另一点。
- 星型中断点：由一个起始点（源）和指向它的其余中断点（目标）组成。在中断点属性设置窗口勾选 “星型源” 复选框，可将该中断点设为源。通过 “中断点导航器” 可对中断点进行排序等操作。
二、端子：电路连接的 “中转站”
端子是连接电气柜内部元器件和外部设备的关键部件，就像一个 “中转站”，让电路连接更有序。
（一）端子的插入与属性设置

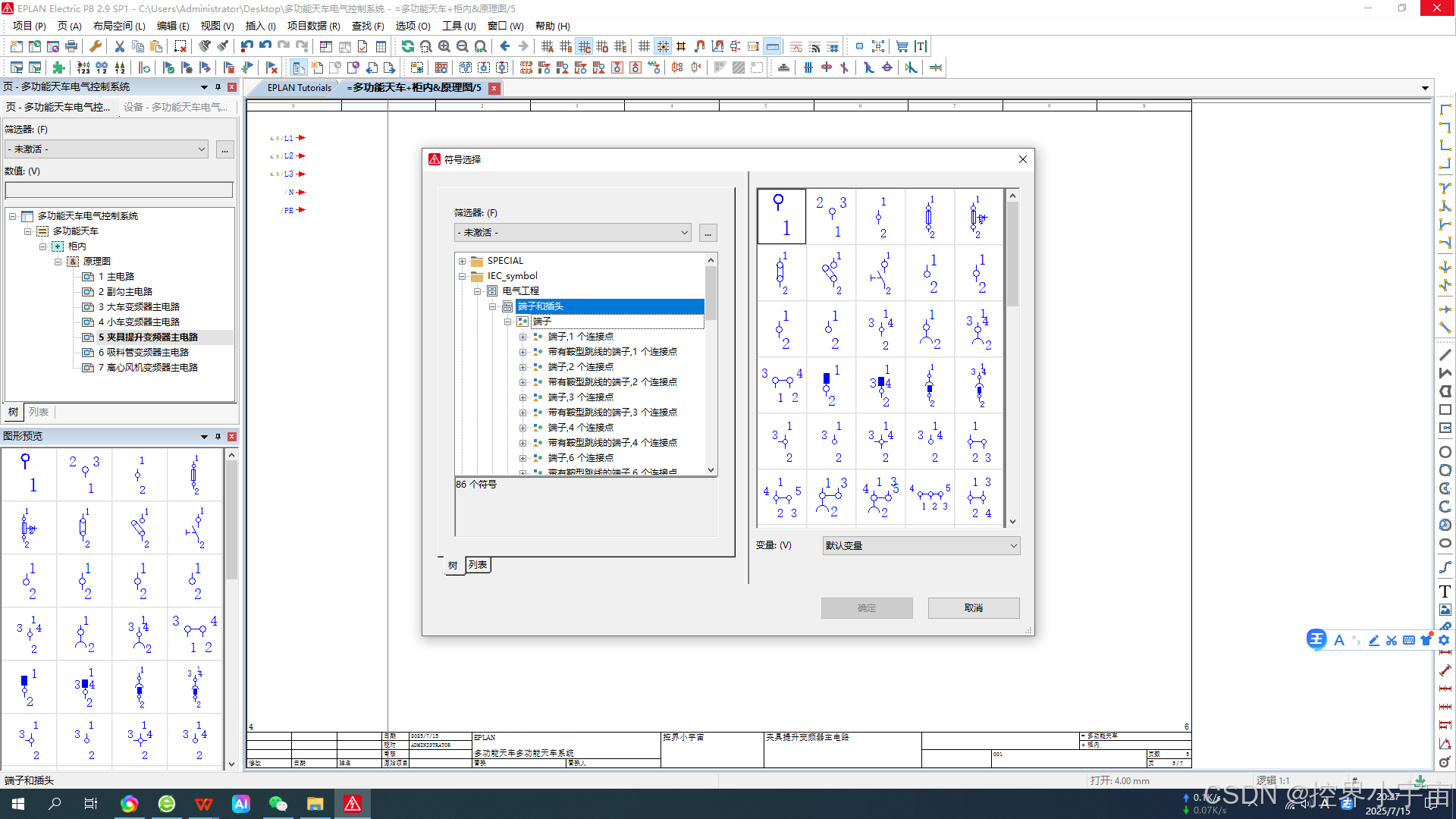

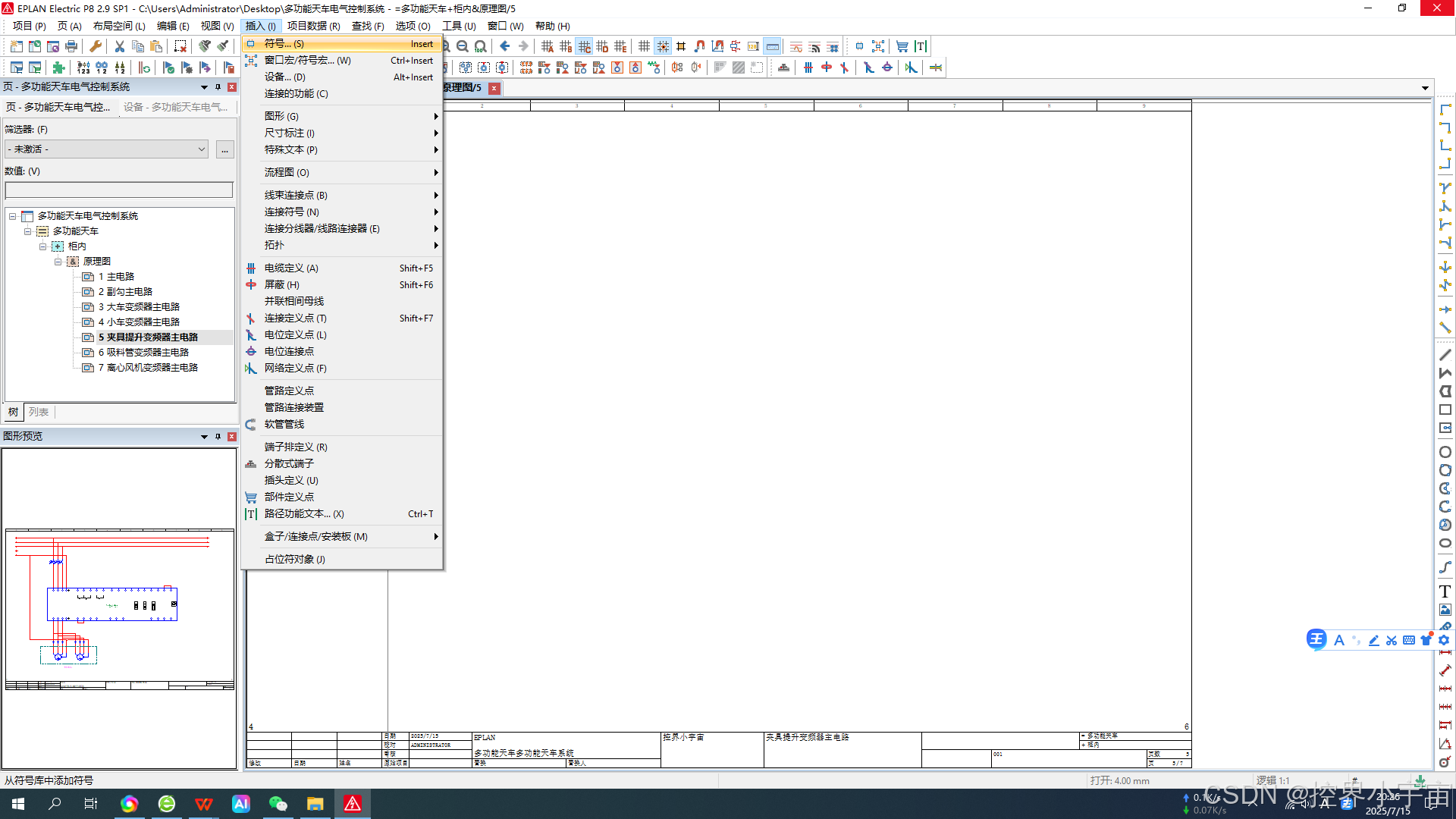

- 插入端子：选择菜单栏中的 “插入”→“符号” 命令，在 “IEC_symbol”→“电气工程”→“端子和插头”→“端子” 中选择所需端子符号。光标会附带端子符号，放置在合适位置单击，弹出属性设置窗口，端子会自动编号，确认后完成插入。

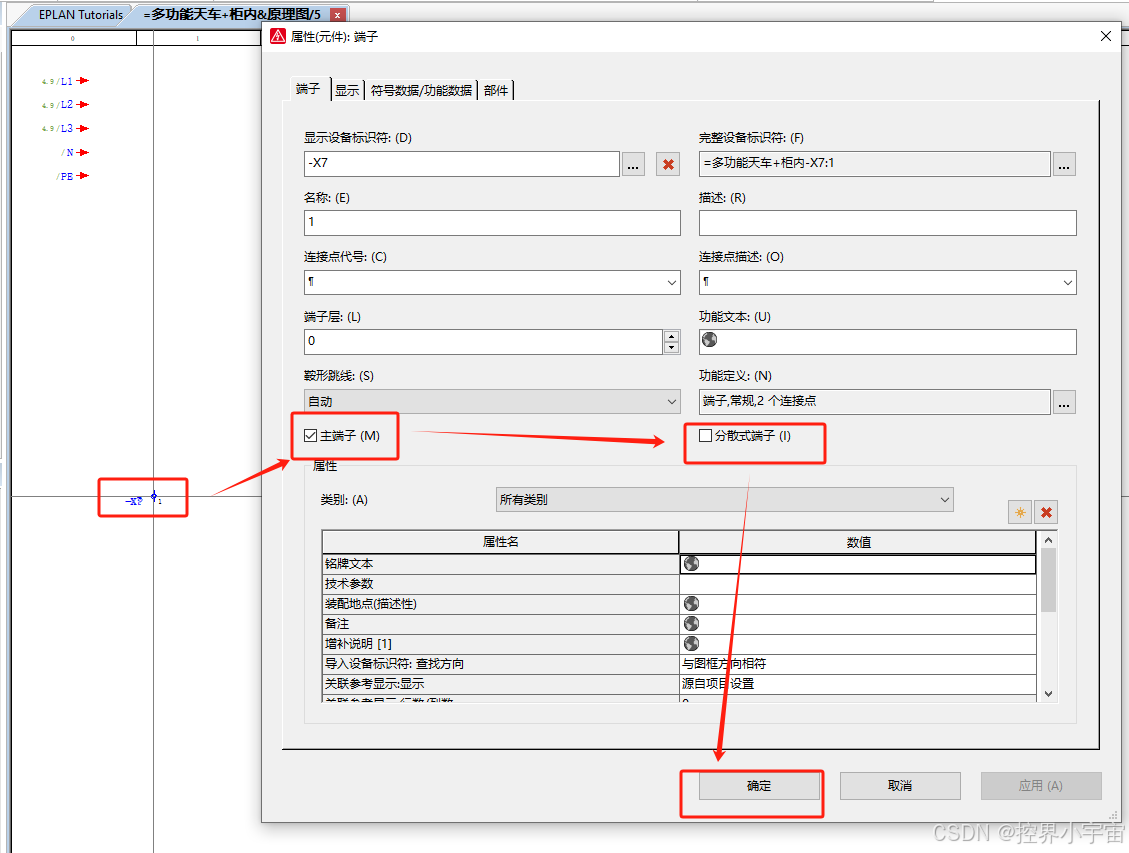

- 属性设置：窗口中有 “主端子” 与 “分散式端子” 复选框，勾选 “主端子” 表示赋予主功能，未勾选的为辅助端子；勾选 “分散式端子” 则为分散式端子。
（二）分散式端子

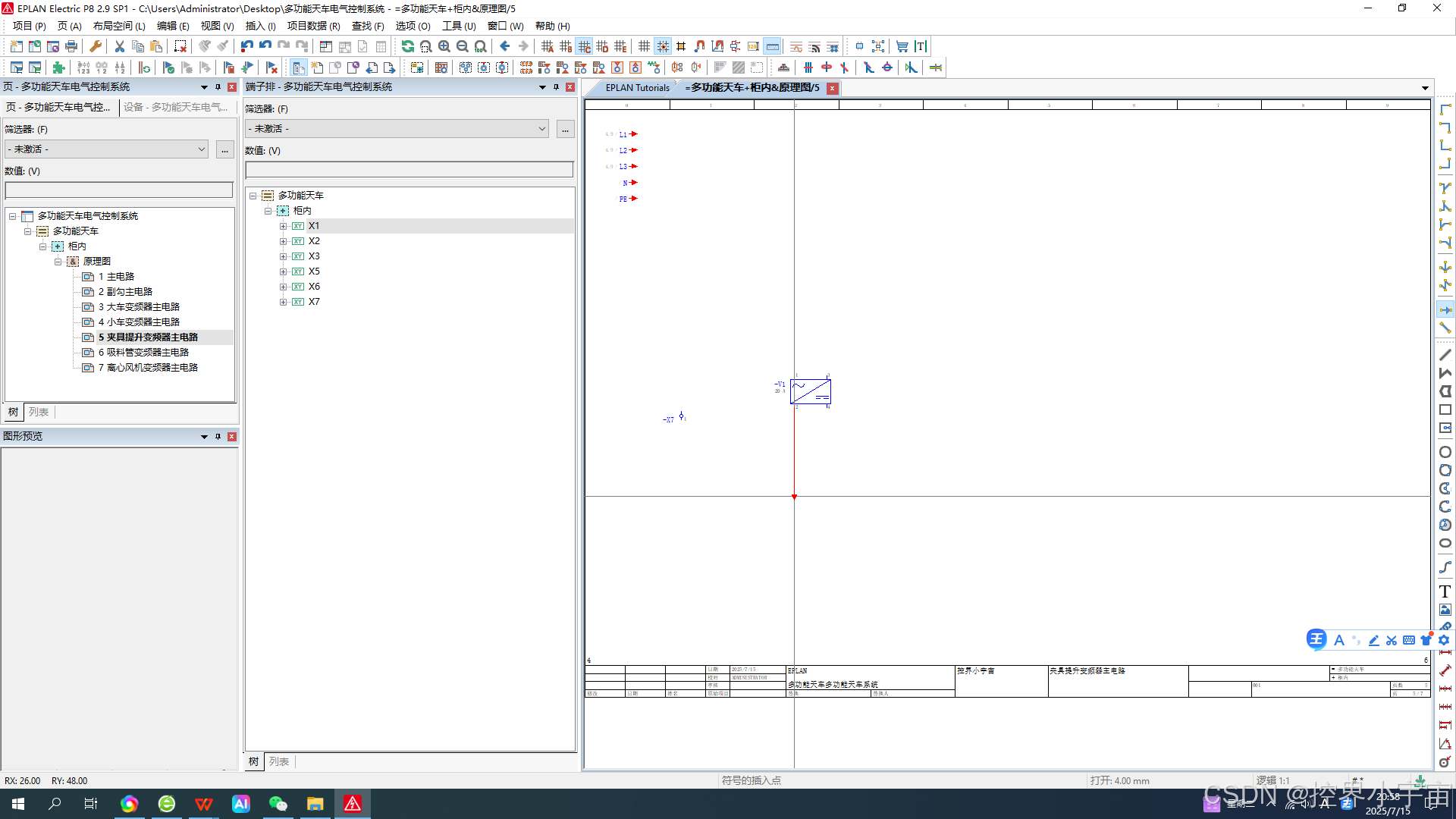

分散式端子可在同一页不同位置或不同页显示。选择 “插入”→“分散式端子” 命令，将光标移到要连接的元件水平或垂直位置，出现红色连接符号表示连接成功，单击确定位置，在弹出的属性窗口设置后完成插入，同时在 “设备” 导航器中会显示该端子。
（三）端子排的相关操作

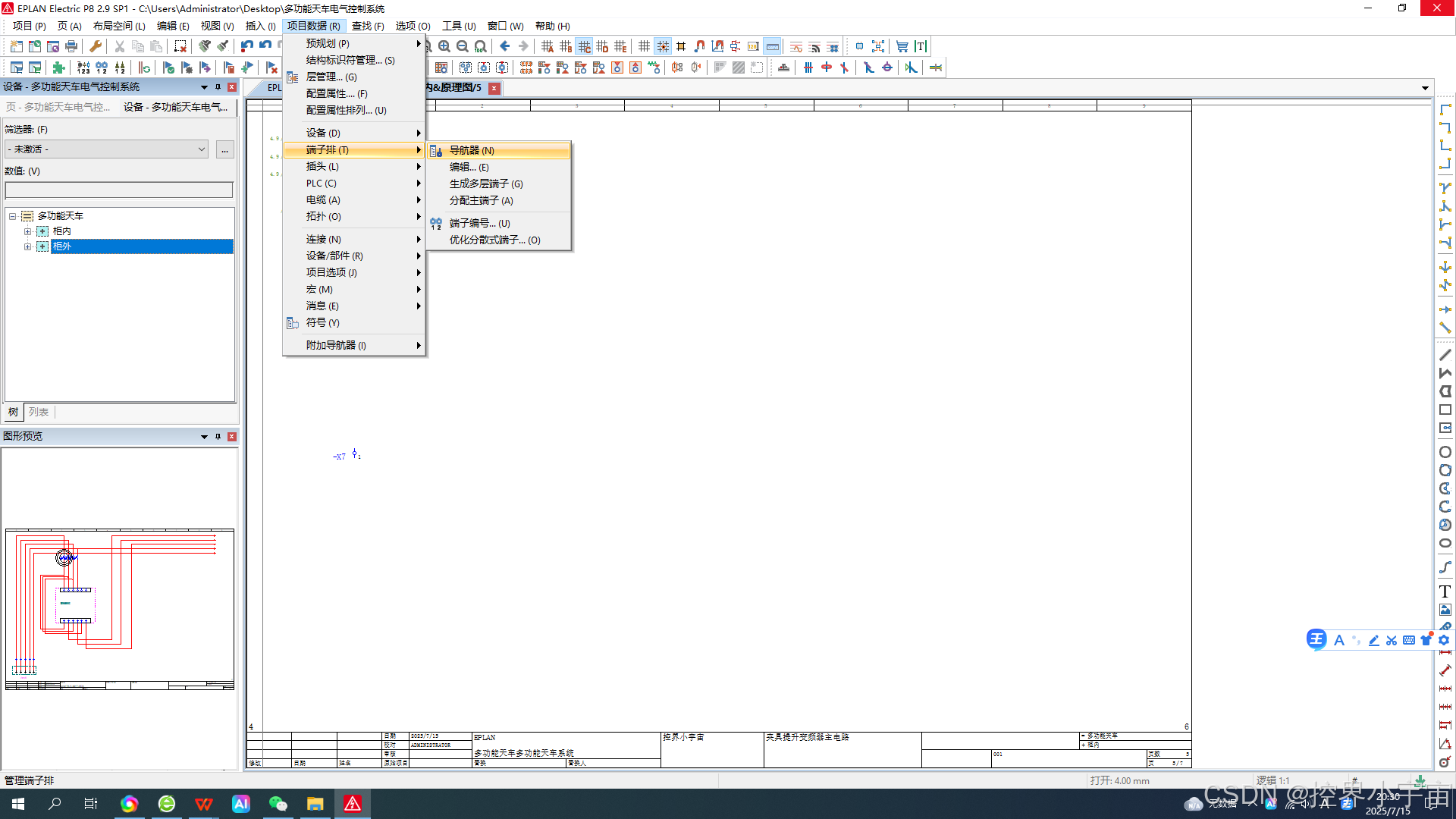

- 插入端子排：选择 “项目数据”→“端子排”→“导航器” 命令，在导航器空白处右键选择 “生成端子”，在弹出的窗口中设置后，导航器会显示新建端子。

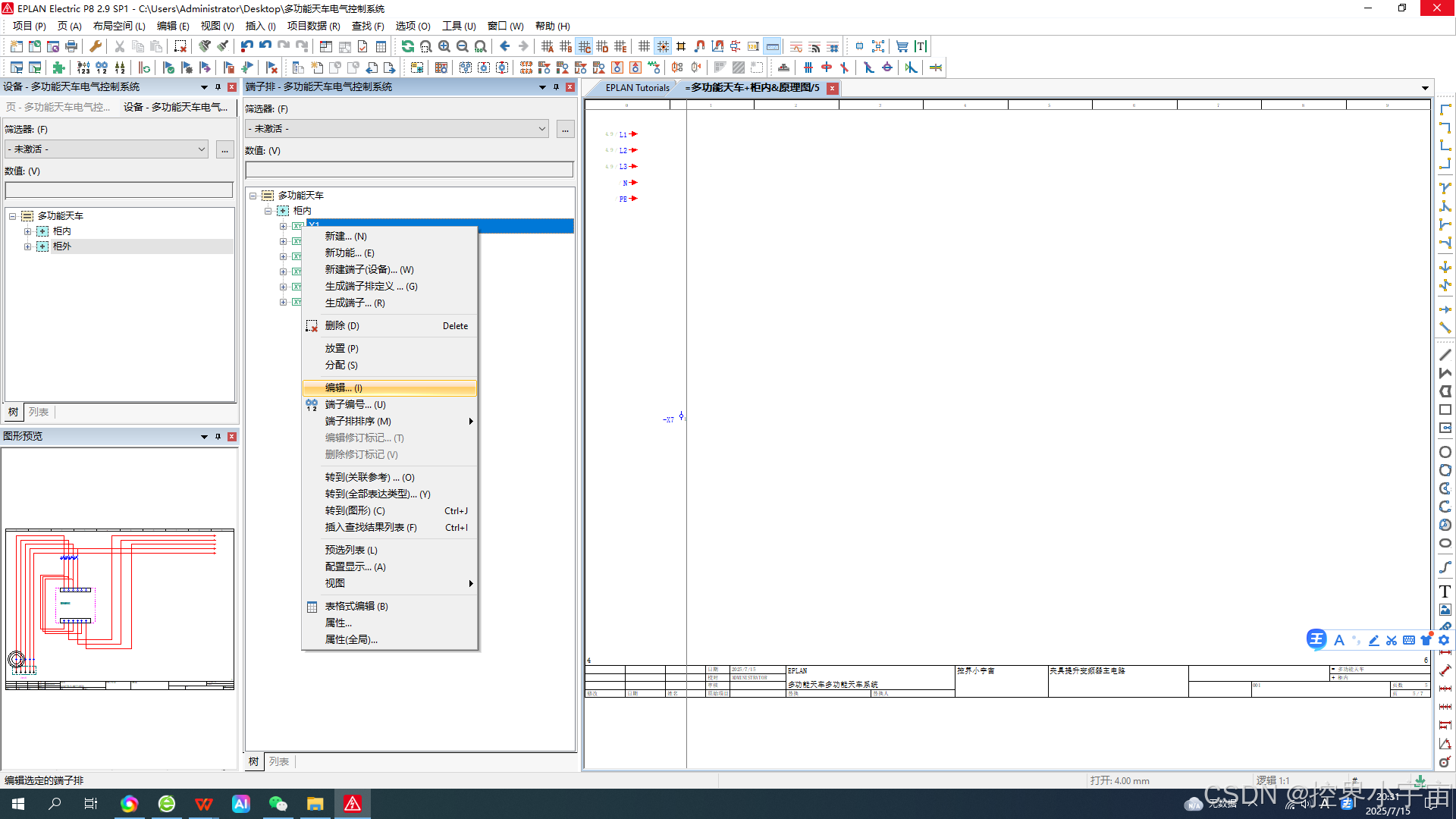

- 端子排编辑：在 “端子排” 导航器中右键端子排选择 “编辑”，可进行排序、编号、重命名等操作。

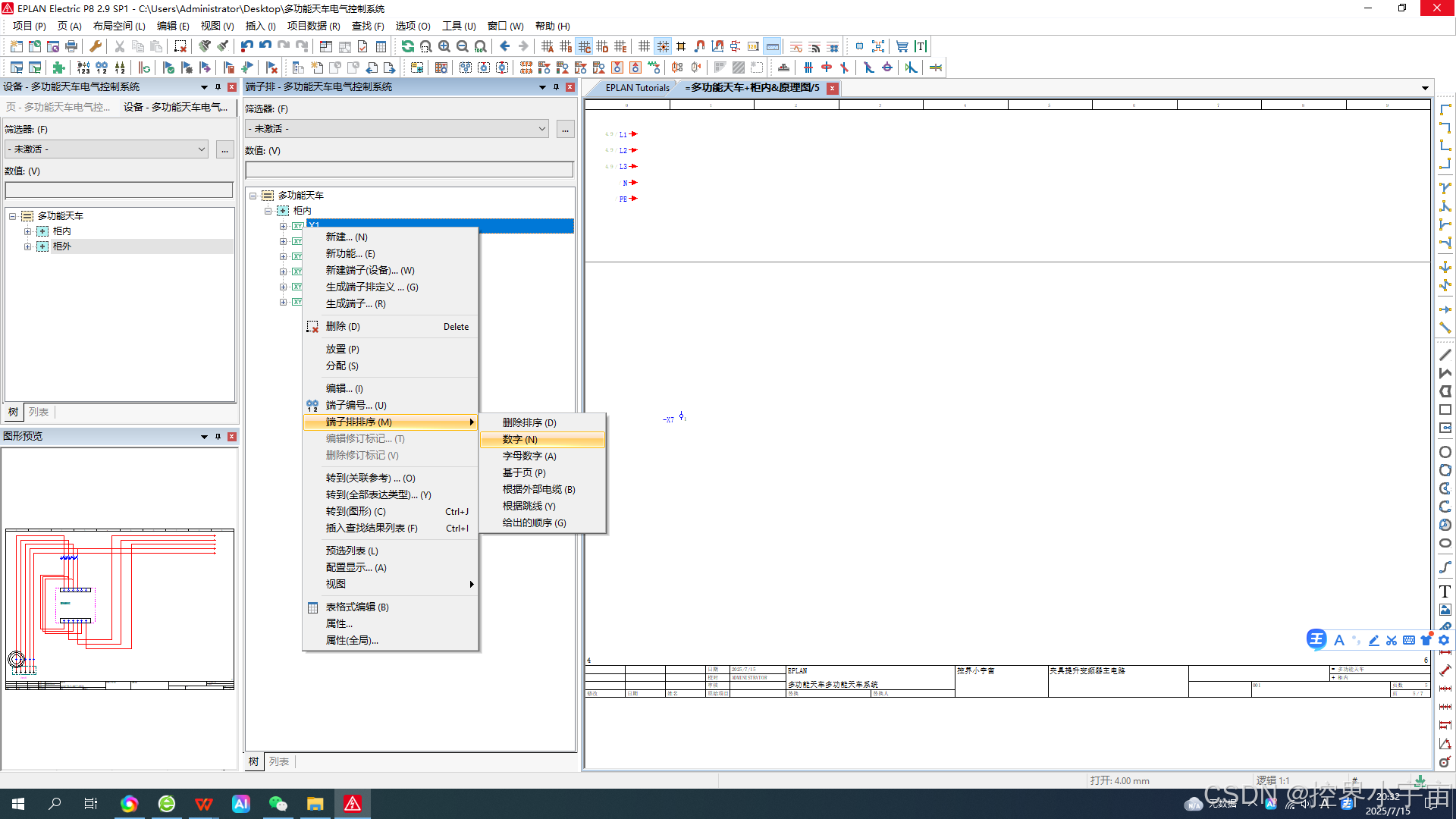

- 端子排排序：右键端子选择 “端子排排序”，有多种排序方式，如数字、字母数字、基于页等，排序结果会在导航器中体现。

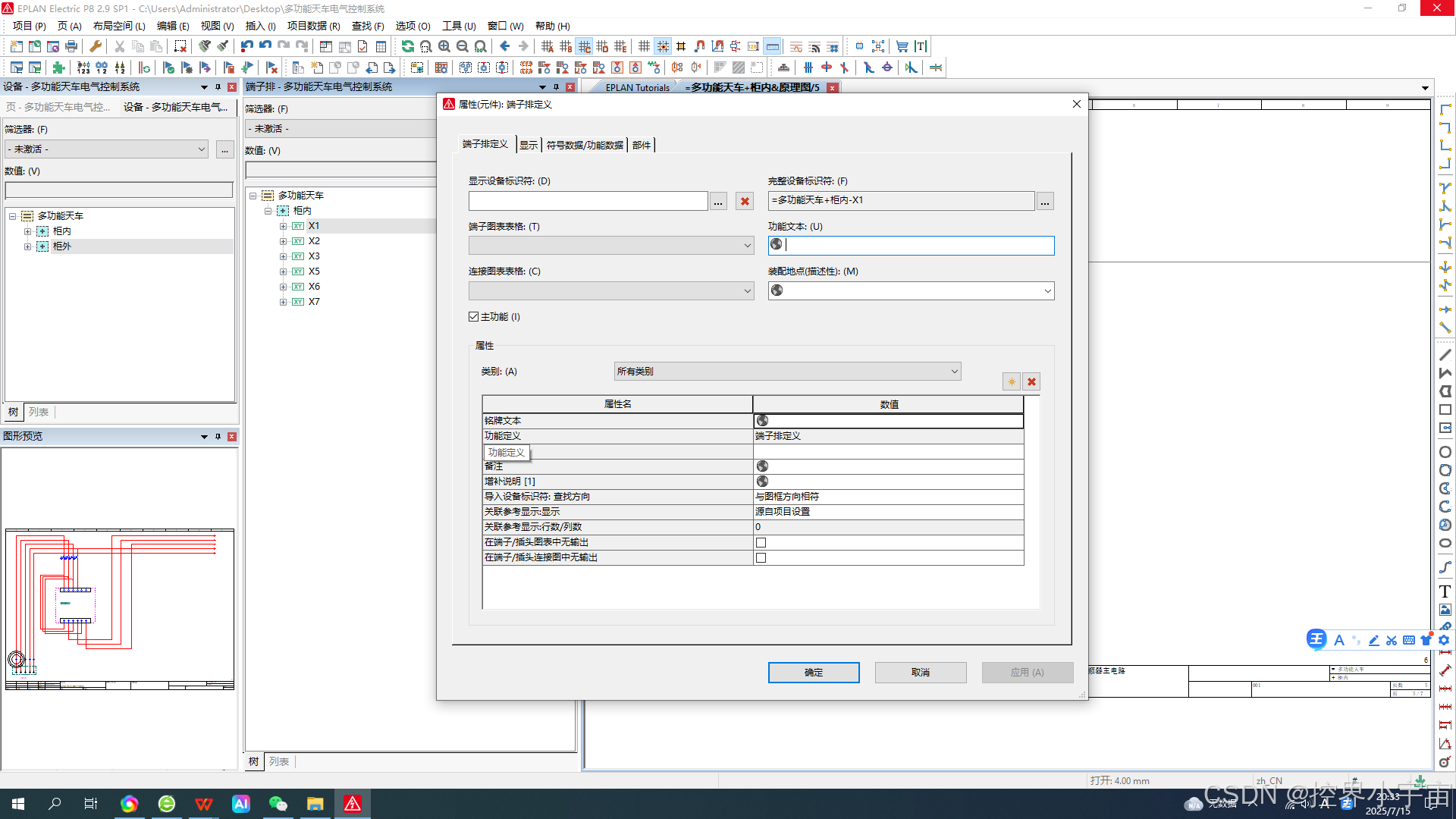

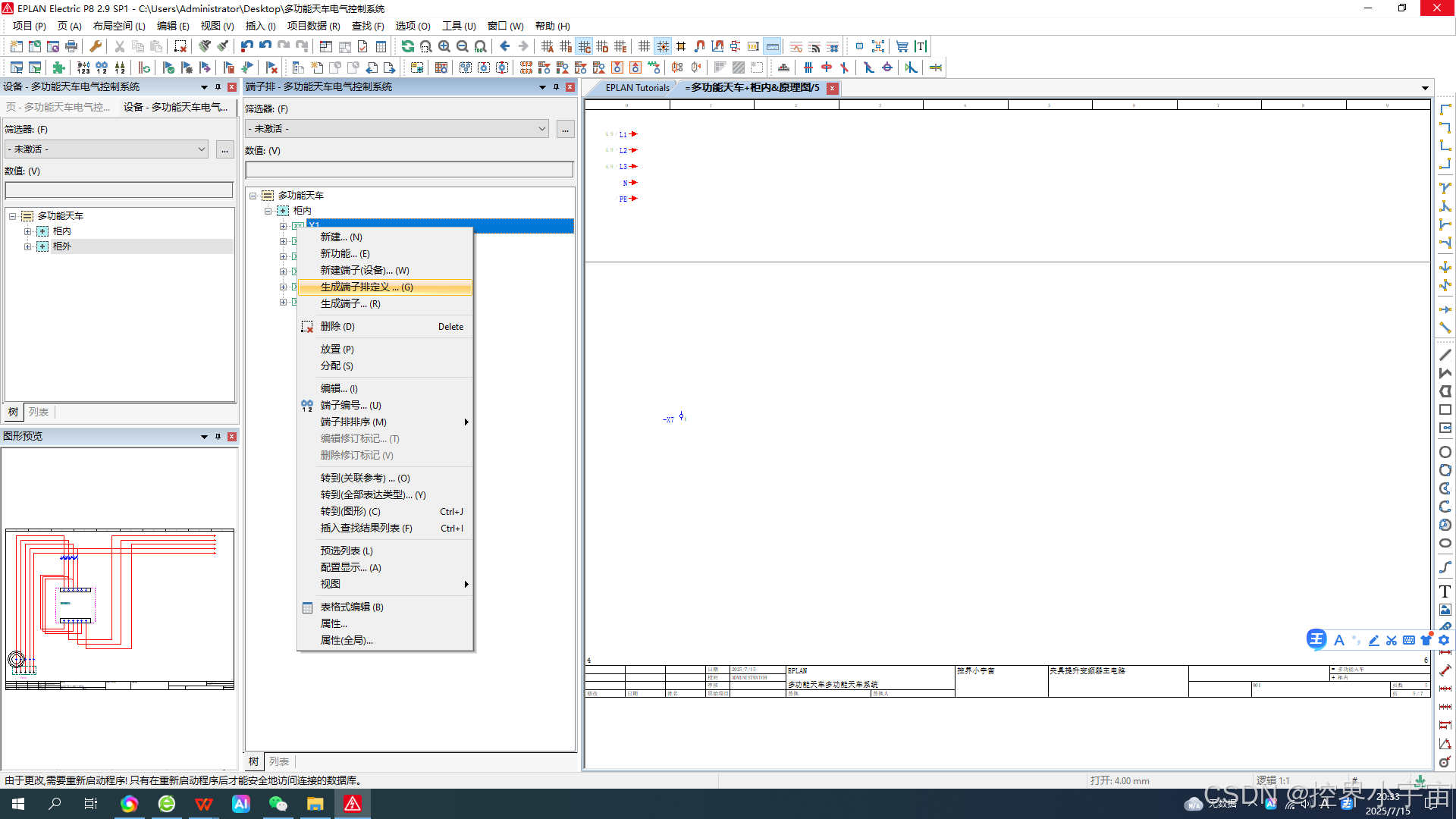

- 端子排定义：右键端子排选择 “生成端子排定义”，在窗口中可定义端子名称、功能文本等。也可通过 “插入”→“端子排” 命令插入端子排并关联标识符。
（四）端子跳线与备用端子
- 端子跳线：根据端子功能，常规端子间自动生成跳线连接，带鞍型跳线端子自动生成鞍型跳线。在 “端子排导航器” 中可对端子进行连接设置。
- 备用端子：为方便日后维护，可预留备用端子，它们不在原理图中显示，但会在端子图表中体现，通过端子导航器的预设计功能实现。

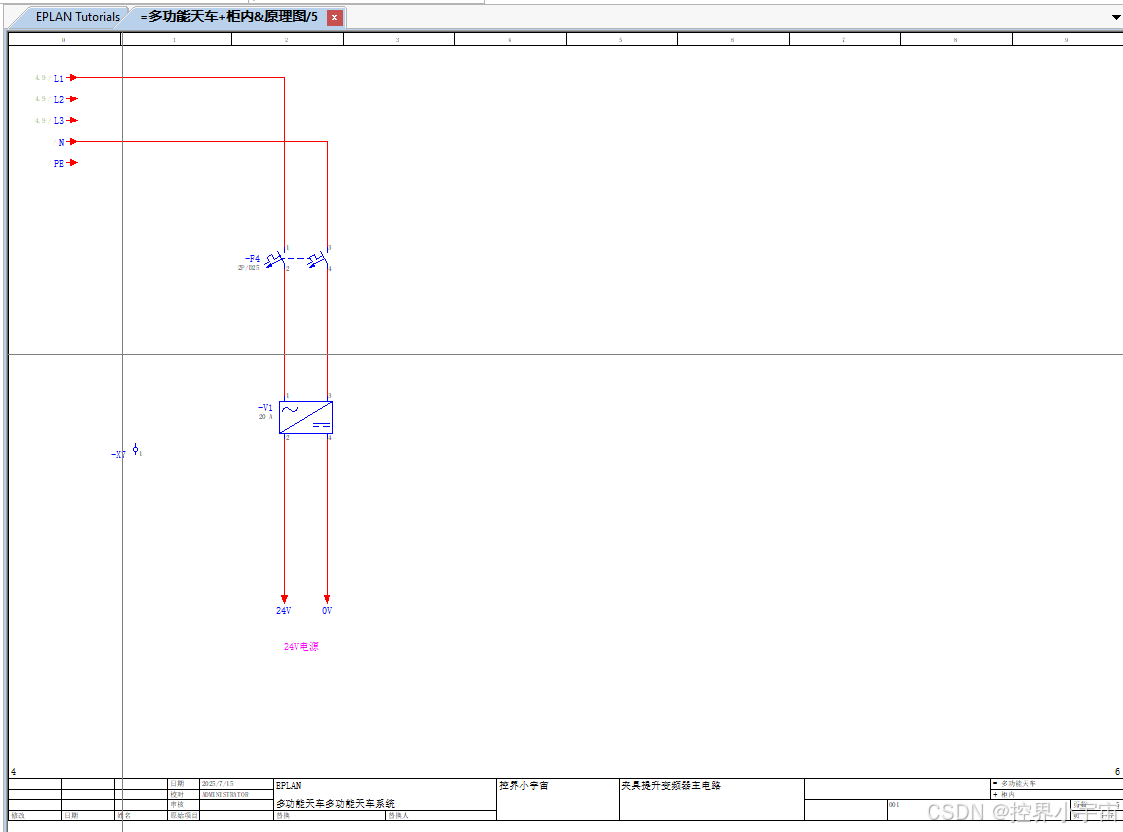

三、直流电源绘制实战步骤
掌握了中断点和端子的相关知识，我们就可以动手绘制直流电源电路了，具体步骤如下：
（一）插入直流电压源

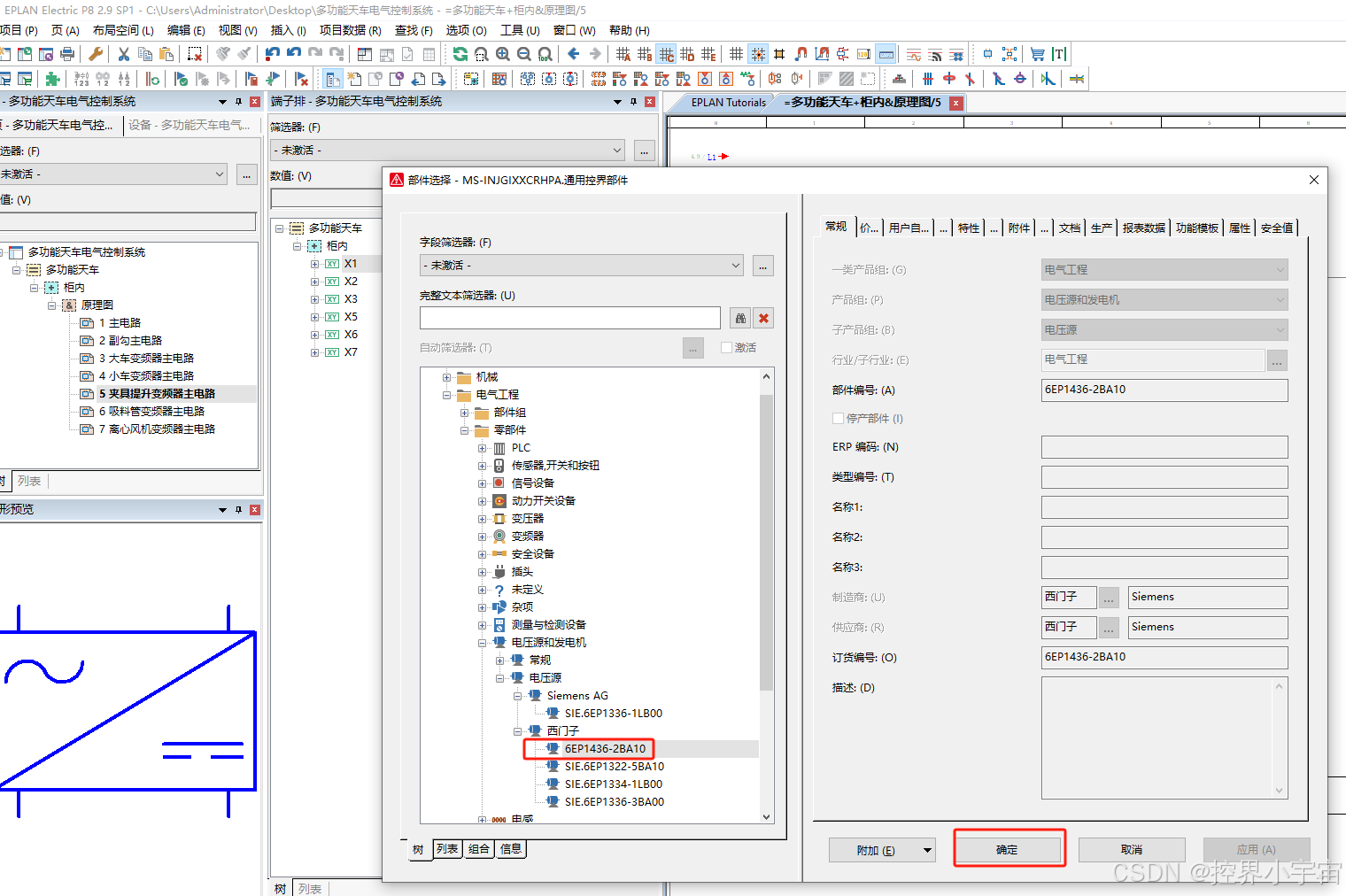

单击 “插入”→“设备”，在 “部件选择” 窗口中选中 “电压源和发电机” 里的 “6EP1436-2BA10”，在图纸合适位置插入直流电源符号。

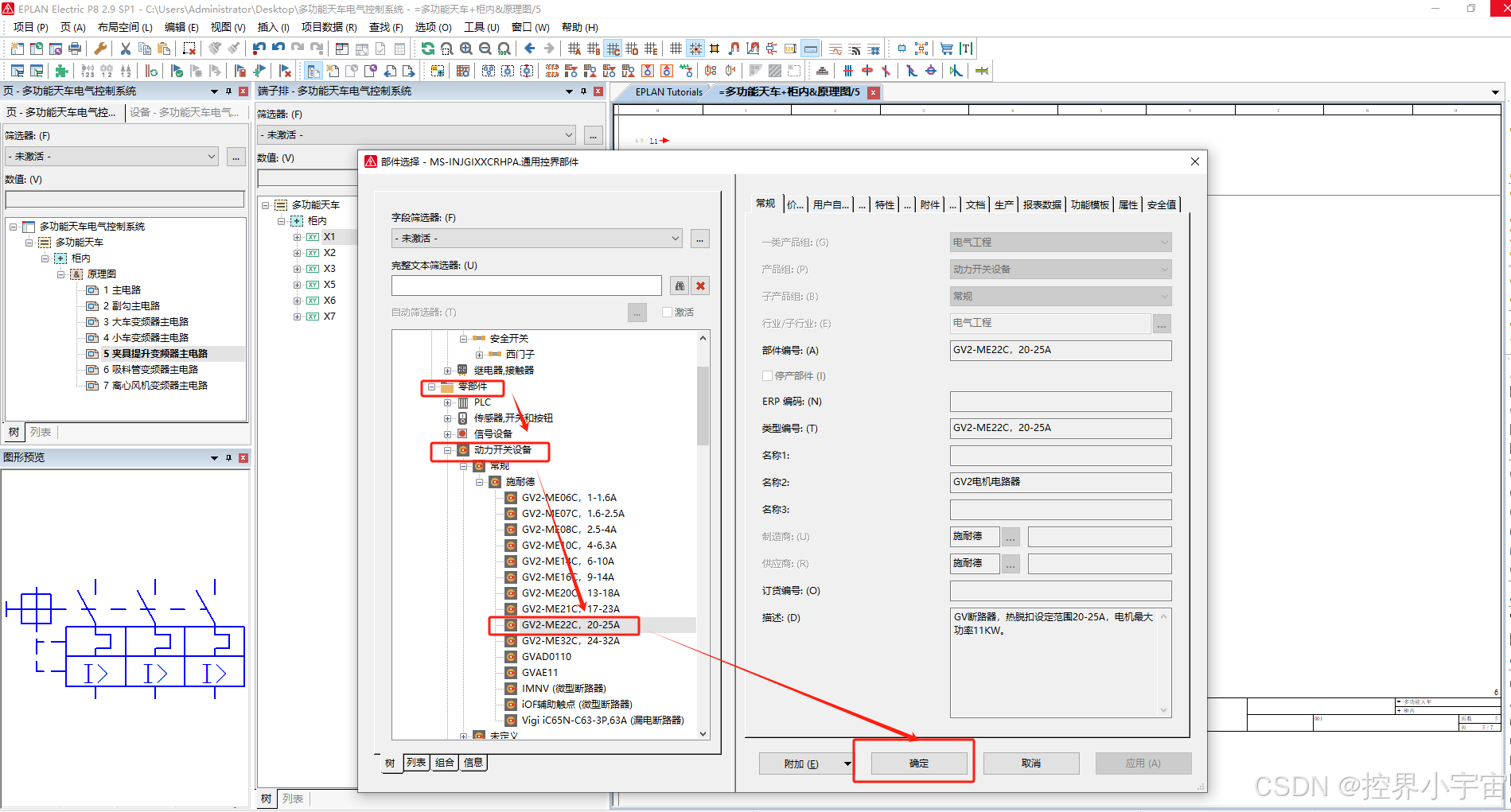

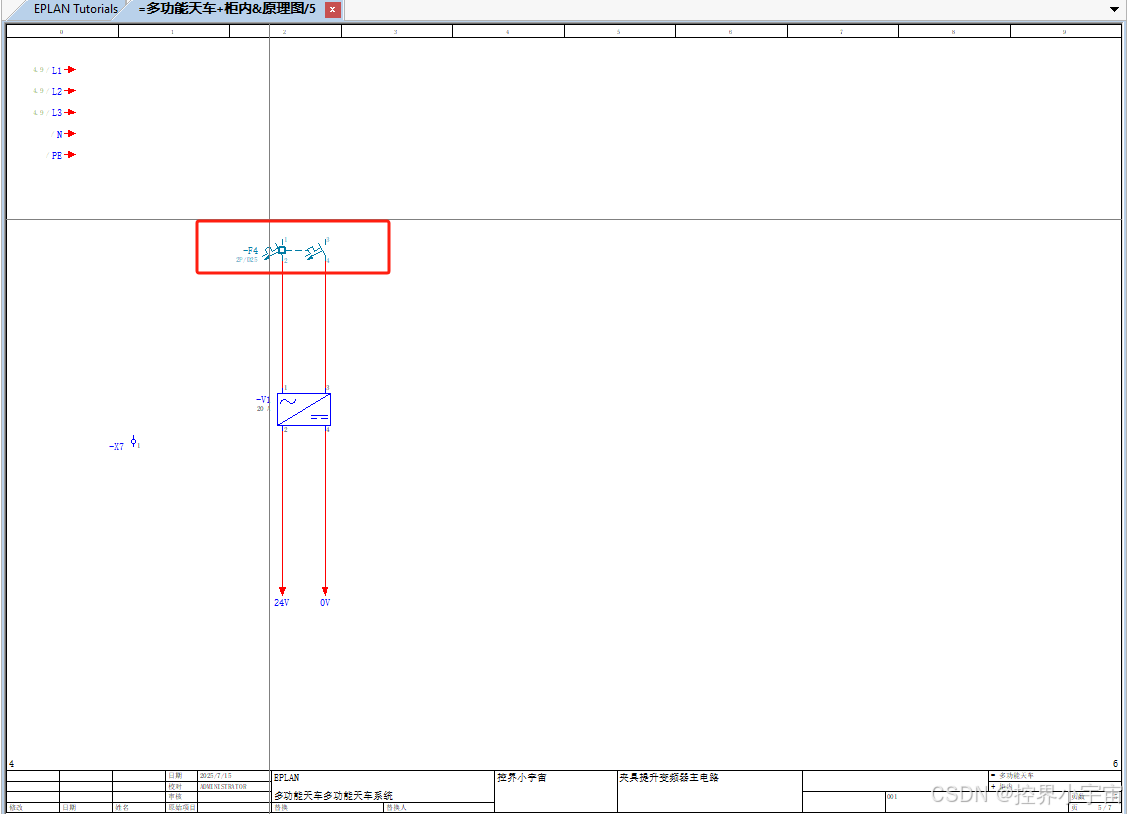

（二）插入中断点(插入断路器)

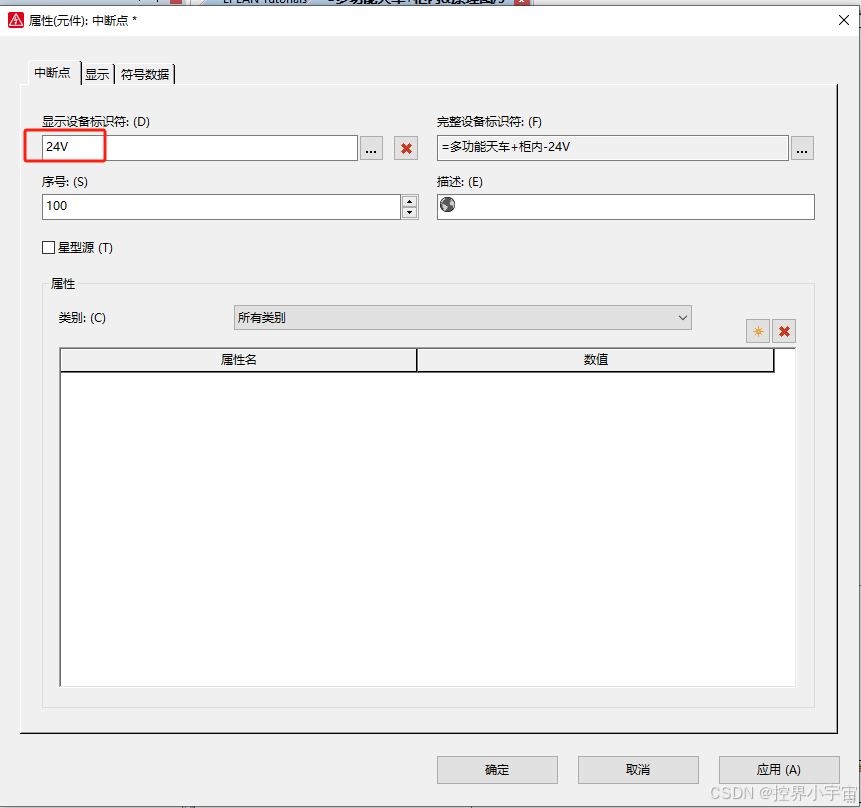

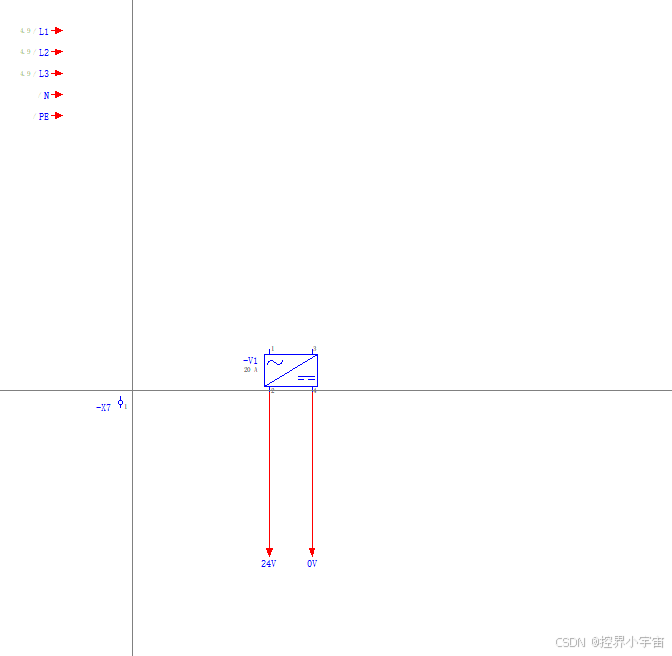

单击 “中断点”，通过键盘 Tab 键切换显示状态，分别设定标识符为 “24V” 和 “0V”，插入这两个中断点。
（三）连接电路

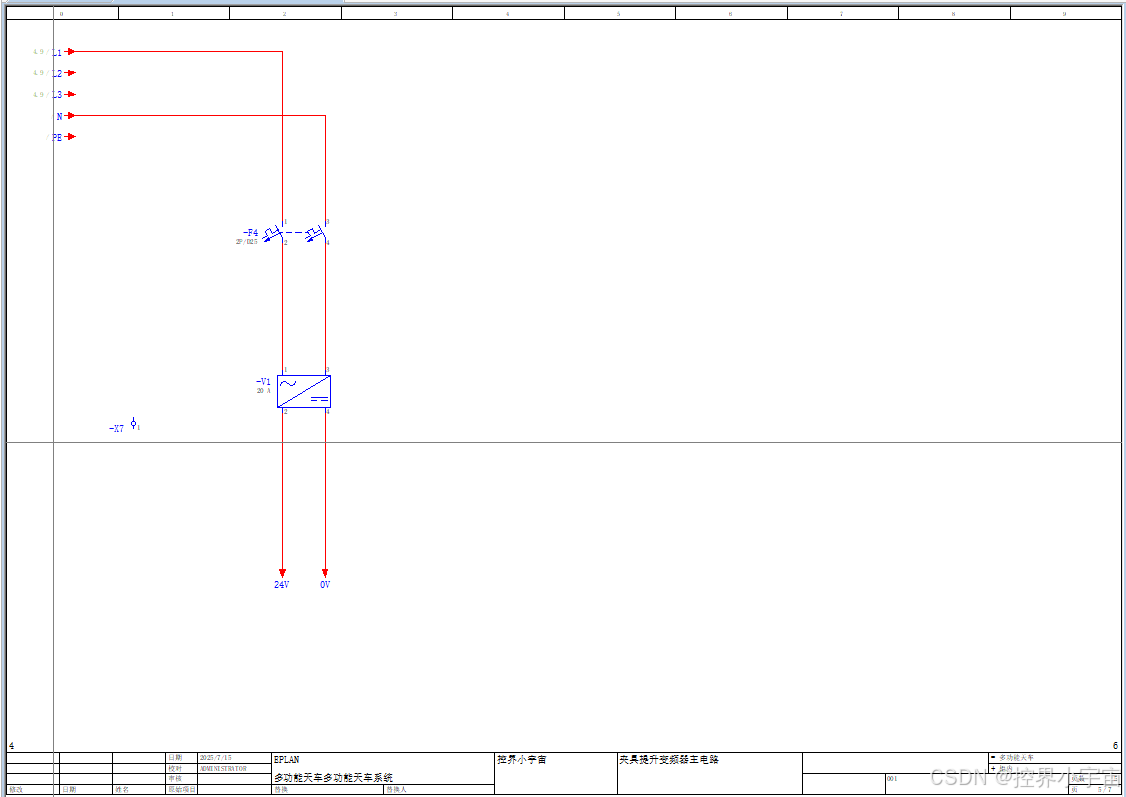

在主界面的连接符号中选择合适的符号，按照任务要求将电路连接起来，确保电路通畅。
（四）添加路径功能文本
利用 “路径功能文本”，在中断点下方添加 “DC 24V 电源” 的功能文本，使电路功能更清晰。
（五）任务测评
- 单击【项目数据】→【消息】→【执行项目检查】，执行项目检查。
- 单击【项目数据】→【消息】→【管理】，查看 “消息管理” 窗口中的检查结果，若没有新增错误，表明任务测评通过。
