MODIS_Landsat_Sentinel2星源分幅简述【20250715】

news 2025/7/16 6:40:13

遥感影像分幅是指将覆盖较大地理区域的连续遥感影像数据，按照一定的规则或标准切割成多个较小、更易管理的矩形(或规则形状)图幅的过程。这是遥感数据处理、存储、分发和应用中一项非常基础和关键的操作。遥感影像分幅的必要性：

管理便利性：
- 大范围(如全省、全国、全球)的遥感影像数据量极其庞大(可达TB甚至PB级)，直接处理整景数据非常困难，效率低下。
- 分幅后，每个图幅数据量较小，便于存储、备份、检索、传输和更新。
处理效率：
- 许多影像处理操作(如辐射定标、大气校正、几何校正、信息提取、深度学习模型训练/推理)在较小图幅上进行计算效率更高，资源消耗更少。
- 便于分布式计算和并行处理。
标准化与共享：
- 与标准地形图分幅系统(如1:100万、1:25万、1:5万等)保持一致，便于与矢量地图数据、地形图以及其他来源的栅格数据进行叠加分析、融合和集成。
- 方便数据交换、分发和按区域订购。
应用需求：
- 用户往往只需要特定区域(如某个县、市、项目区)的数据，分幅允许按需提供所需图幅，避免下载或处理冗余数据。
- 制作标准比例尺地图产品的基础。

（1）核心特性

参数	说明
幅宽	`2330km`(全球无缝覆盖，单日成像范围极广)
数据类型	`36`波段多光谱数据(`0.4-14.4μm`)，覆盖可见光至热红外
存储格式	`HDF`格式
空间分辨率	`250m`(波段1-2) `500m`(波段3-7) `1km`(其余波段)
时间分辨率	每日全球覆盖(`Terra`上午过境+`Aqua`下午过境)
分幅系统	正弦投影网格(`Sinusoidal Grid`) 分幅标准：`36`列(`h00-h35`)×`18`行(`v00-v17`) 格网大小：约`1200×1200km`→`144万km²`(赤道) 图幅编号：`hXXvYY`(如`h08v05`)
处理等级	`L1B`：辐射定标辐亮度 `L2/L3`：地球物理参数(植被指数/地表温度) `L4`：模型同化产品(如温度同化数据集)
典型产品	`MOD09GA`(地表反射率)、`MOD11A1`(地表温度)、`MOD13Q1`(植被指数)

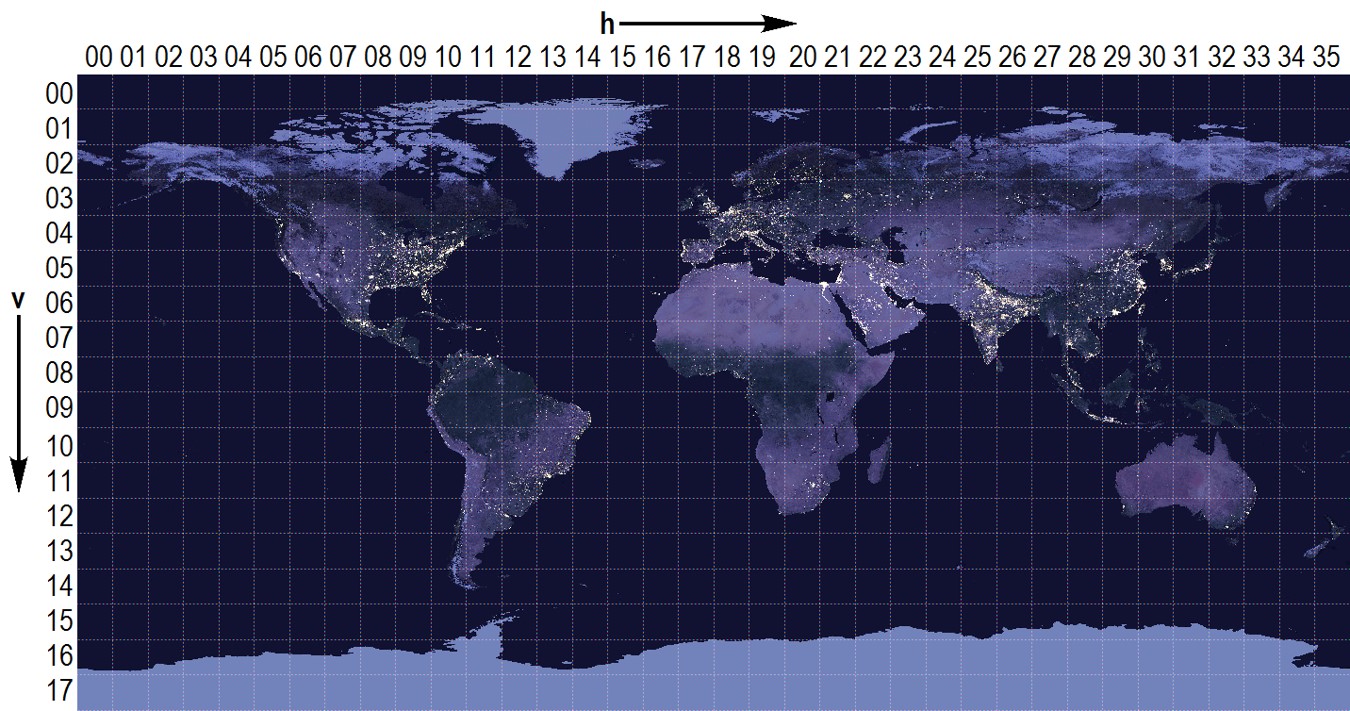

（2）分幅系统
在这里插入图片描述
（3）优势与局限

（4）典型应用

（1）核心特性

参数	说明
幅宽	`185km`(推扫式成像，单景覆盖适中)
数据类型	`11`波段多光谱数据(`0.43-12.51μm`)，覆盖可见光至热红外
存储格式	`TIFF`格式
空间分辨率	全色：`15m` 多光谱：`30m` 热红外：`100m`(产品中重采样至`30m`)
时间分辨率	`16`天(单星)→`8`天(Landsat-8/9双星联合)
分幅系统	全球参考系统(`WRS-2`) 分幅标准：轨道号(`Path`：`001-233`)和行号(`Row`：`001-248`) 格网大小：`185(东西)×180(南北)km`→`3.33万km²` 图幅编号：`Path/Row`(如`123032`)
处理等级	`L1TP`：地形校正正射影像(几何精度≤`12m`) `L2SP`：地表反射率+地表温度(大气校正)
典型数据	`Tier 1`(最高质量，几何精度<`12m`)

（2）分幅系统
在这里插入图片描述
（3）优势与局限

（4）典型应用

（1）核心特性

参数	说明
幅宽	`290km`(双星协同覆盖能力极强)
数据类型	`13`波段多光谱数据(`0.443-2.280μm`)，覆盖可见光至短波红外
存储格式	`SAFE`格式
空间分辨率	`10m`(`4`个，可见光/近红外波段) `20m`(`6`个，红边/短波红外波段) `60m`(`3`个，大气校正波段)
时间分辨率	`10`天(单星)→`5`天(双星全球覆盖)

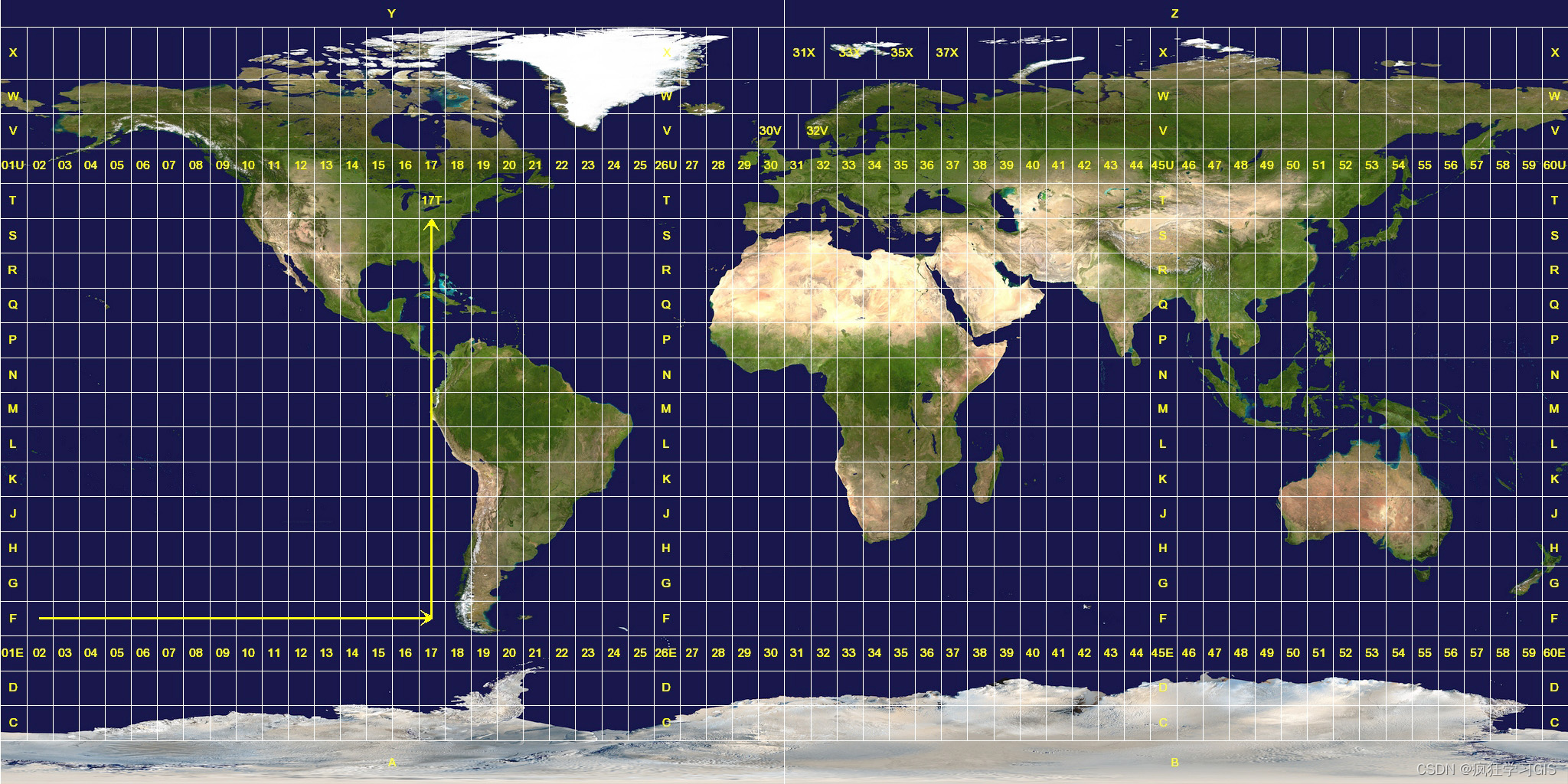

分幅系统	军事网格参考系统(`MGRS`) 分幅标准：按`100km×100km UTM`网格分幅格网大小：`100km×100km`(`UTM`平面坐标)→`1万km²` 图幅编号：`UTM`带号+纬度带+网格编码(如`32TMT`)
处理等级	`L1C`：正射校正表观反射率 `L2A`：大气校正地表反射率(`Sen2Cor`算法生成)
特色波段	红边波段(`704nm/740nm/783nm`)、海岸气溶胶波段(`443nm`)
