无人机GPS定位系统核心技术解析

1 运行方式：定位原理与系统工作流程

1.1 系统工作流程

1. 冷/温/热启动初始化：冷启动（陌生环境）需4-5分钟获取星历数据，热启动（相同环境）仅需30-90秒。

2. 卫星信号锁定：至少需要3颗卫星实现2D定位，4颗卫星实现3D定位，卫星数量越多（>8颗），定位精度越高。

3. 差分定位增强：通过地面基准站实时校正误差，精度可达厘米级（RTK）。

4. 导航控制闭环：

飞控系统对比实际坐标与预设航线

生成舵机与电机控制指令

通过PID控制器实现航迹纠偏

1.2 自主飞行与返航机制

现代无人机GPS系统具备多重安全保障机制，其中失控自动返航是最关键的功能之一。当遥控信号中断时，系统自动执行返航程序：首先爬升至预设安全高度（通常50米），随后沿直线路径返回Home点，在抵达Home点上方后进入悬停状态等待用户接管。实际操作中需注意：

最低卫星阈值：BF飞控默认需≥5颗卫星锁定才能触发返航

高度冗余设计：初始爬升高度需高于航线障碍物

降落精度补偿：传统GPS返航在最后阶段需切自稳模式手动降落，避免俯冲炸机

2 技术要点：高精度定位的核心支撑

2.1 高精度定位模块

RTK/PPK技术：采用u-blox ZED-F9P等专业模块，通过载波相位差分将定位精度提升至厘米级（3-5cm）。RTK技术依赖实时数据链接收基准站校正信号，而PPK则采用后处理方式，更适合信号断续区域。

双天线测向：配置双接收天线实现航向角精确测量，水平精度达1cm+1ppm。此设计能有效抵抗高压线、金属建筑等强磁环境干扰，确保农业喷洒、电力巡检等任务的方向稳定性。

多频段支持：新一代模块同时接收GPS（L1/L5）、GLONASS（G1）、Galileo（E1/E5）和北斗（B1/B2）信号，显著提升复杂城区及树荫遮挡环境下的定位可靠性。

2.2 多源融合定位系统

视觉-惯性里程计（VIO）：如VIOBOT模块融合双目相机与IMU数据，实现室内10cm精度位姿估计。通过特征点跟踪与运动恢复结构（SFM）算法，在无GPS环境中保持连续定位。

5G+北斗融合：北京邮电大学团队开发的技术结合通信网络信号强度与卫星观测值，通过粒子滤波预测位置，卡尔曼滤波平滑轨迹，解决隧道、高楼峡谷等信号盲区问题。

地磁融合算法：电子罗盘补偿GPS航向漂移，但需远离强磁场干扰（＞50米），并定期进行“指南针舞蹈”校准。

2.3 环境自适应系统

动态精度因子（AC）：环境检测模块实时计算信号可信度，当AC值＞2.0时自动切换至VIO或红外辅助模式。

跳频抗干扰电台：采用840-845MHz FHSS频段，支持15km远程通信，在农业植保作业中避免药液雾滴对信号的衰减影响。

多路径抑制技术：通过窄相关器间隔与MEDLL算法抑制建筑物反射信号，减少城市峡谷中的“幽灵定位”现象。

2.4 轻量化边缘计算

模型压缩技术：YOLOv8采用深度可分离卷积，计算量减少40%，可在树莓派级设备实时处理720P图像。

模块化硬件：P450无人机通过网口连接VIOBOT模块，开机即用无需初始化，响应延迟＜50ms。

微型差分模块：如MH16-T2（重19g）配合千寻位置服务，实现厘米级定位而不增加额外载荷。

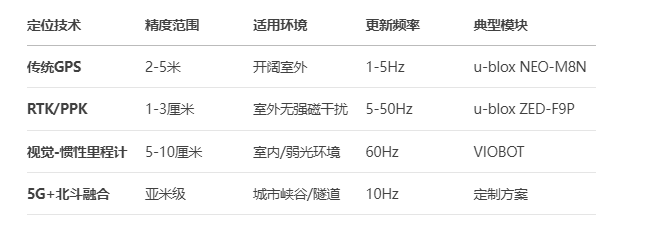

表：无人机定位技术性能对比

3 技术难点：挑战与突破路径

3.1 信号稳定性与可靠性

卫星信号丢失：建筑遮挡、隧道或密林环境下，卫星数量骤减（如10颗→4颗）导致定位漂移。亚拓用户实测显示，20米高度返航时卫星数从9颗跳至3颗，触发姿态模式飘移险情。

多路径效应：城市玻璃幕墙反射信号造成伪距测量误差，典型场景下定位偏移可达5-30米。解决方案包括采用扼流圈天线和信号到达角检测算法。

电磁干扰（EMI）：高压输电线（＞110kV）产生磁场使磁力计失真，2015年亚拓多轴案例显示指南针受扰导致自动返航路径偏移。

3.2 复杂环境适应性

室内外切换断层：卫星信号中断后，VIO与GPS坐标系融合需＜1秒，否则引发定位跳跃。突破点采用SLAM预建图技术，在出入口预置特征点。

气象扰动：降雨导致大气延迟误差增加3-5倍，雪层吸收2.4GHz信号。极地测试中，-30℃低温使陶瓷天线效率下降40%。

动态障碍规避：传统GPS无法感知移动障碍物，需融合毫米波雷达实时重建路径。

3.3 资源受限平台优化

算力-精度平衡：F4飞控仅192KB RAM难以运行完整卡尔曼滤波。解决路径：

定点化算法

滑动窗优化

开源飞控Betaflight中GPS救援模式仅占用15% CPU

功耗约束：GNSS模块全功率＞200mW，太阳能无人机需采用间歇定位模式（1Hz→0.1Hz）。

实时性挑战：RTK解算延迟＞100ms时，80km/h无人机位移达2.2米。傲翼飞控通过硬件加速（FPGA预滤波）将处理时延压缩至20ms。

3.4 高度误差与三维定位

气压计漂移：旋翼下洗气流导致静压孔测量波动（±5米）。植保机差分高度数据常被飞控忽略，默认使用气压计。

雷达高度补偿：超声波/毫米波雷达融合GPS高程数据，农业喷洒中实现±10cm仿地飞行。

WLS-ER算法突破：通过加权最小二乘粗估计与误差缩减优化，将高空高度误差降低62%。

4 前沿趋势：无人机定位技术的未来演进

4.1 多模融合与协同定位

GNSS+INS+LiDAR紧耦合：惯性导航短期补偿信号丢失，激光雷达点云匹配提供绝对位置参照。2023年测试显示，在60秒GPS拒止环境下，位置误差控制在航程的1.5%以内。

集群相对定位：利用YOLOv8识别邻机编号（LED编码灯），结合UWB测距（精度±10cm），实现动态V形编队。优于传统GPS的集中控制方式。

低轨卫星增强：Starlink等星座提供额外信号源，提升高纬度（＞75°）定位能力，解决极地无人机信号弱化问题。

4.2 抗干扰与安全增强

仿生抗干扰设计：模拟蝙蝠声呐神经网络的脉冲控制模型，在电磁干扰环境中稳定性提升3倍。

被动频谱感知：铁路巡检无人机采用“侦听-避让”模式，自动规避列车通信频段，实现零干扰作业。

量子陀螺仪预研：冷原子干涉仪理论上可将航向漂移降至0.001°/h，彻底解决长航时定位累积误差。

4.3 智能返航与安全保障

自适应返航逻辑：Betaflight 4.3引入风速估计，动态调整gps_rescue_ground_speed，逆风增加油门补偿。

深度学习轨迹预测：LSTM网络学习历史飞行数据，预判电池失效前最优返航路径，大疆Matrice 350实测提升28%返航成功率。

应急着陆点决策：基于实时三维地图与剩余能量，在失控时自动选择平坦区域（坡度＜5°）缓降，集成于ArduPilot 4.5固件。
