华大单片机HC32L110烧录程序方法

1，安装J-flash工具

从SEGGER官网下载J-flash工具，地址：SEGGER - The Embedded Experts - Downloads - J-Link / J-Trace。按向导安装完成。

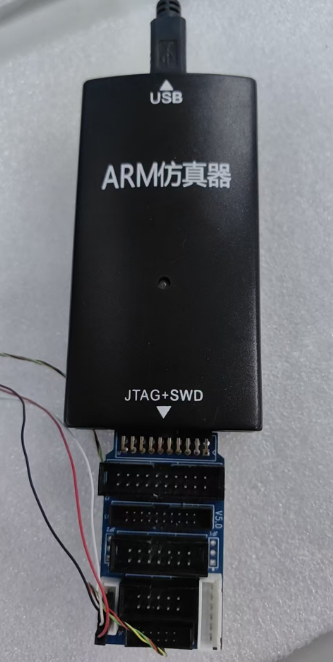

2，使用如下图JLINK工具SWD模式连接单片机的烧录接口（SWDIO,SWCLK,GND）。

3，J-flash添加芯片支持，将HC32L110B4_C4.FLM文件拷贝至 J-Flash 安装目录的Devices/HDSC文件夹（比如：c:\Program Files (x86)\SEGGER\JLink\Devices\HDSC\）下，若没有HDSC目录，则手动创建。（此步骤执行一次即可）

4，用文本编辑器打开J-flash目录下的JLinkDevices.xml，添加如下描述：

  <Device>

    <ChipInfo Vendor="HDSC" Name="HC32L110B4_C4"  WorkRAMAddr="0x20000000" WorkRAMSize="0x800" Core="JLINK_CORE_CORTEX_M0"/>

    <FlashBankInfo Name="Flash_16K" BaseAddr="0x0" MaxSize="0x4000" Loader="Devices/HDSC/HC32L110B4_C4.FLM" LoaderType="FLASH_ALGO_TYPE_OPEN" AlwaysPresent="1"/>

  </Device>  （此步骤执行一次即可）

5，单片机上电（即主板上电）。

6，JLINK工具的USB线连接至电脑。

7，打开J-flash软件，点击 File → New Project，在 “Target device” 中选择单片机型号HDSC HC32L110B4_C4，接口选择SWD，点击OK。

8，点击菜单栏 Target → Connect，若硬件连接正确，底部 LOG 窗口会显示 Connected successfully（连接成功）。

9，点击 File → Open data file，选择需烧录的 HEX 文件。

10，点击 Target → Production Programming（或按快捷键 F7），等待烧录完成。LOG 窗口显示 Programming completed successfully 则烧录成功。

11，烧录完成后，点击 Target →Manual Programing-> Start Application（或按 F9），程序即可开始运行。
