YOLOv10改进系列 ---- Conv篇 ---- 2024利用 Haar 小波的下采样HWD替换传统下采样

news 来源：原创 2025/5/13 9:41:20

一、本文介绍

二、原理介绍

三、核心代码

四、手把手教你添加HWD机制

4.1 修改一

4.2 修改二

4.3 修改三

4.4 修改四

五、HWD的yaml文件和运行记录

5.1 HWD的yaml文件1

5.2 训练代码

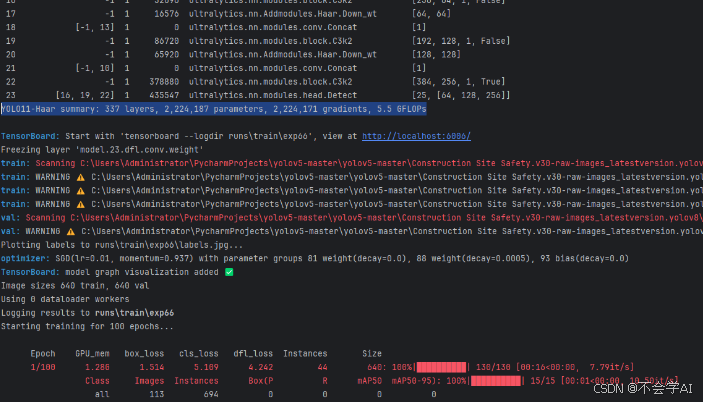

5.3 HWD的训练过程截图

六、本文总结

一、本文介绍

本文给大家带来的改进机制是 Haar 小波的下采样HWD替换传统下采样 （改变YOLO传统的Conv 下采样）在小波变换中，Haar小波作为一种基本的小波函数，用于将图像数据分解为多个层次的近似和细节信息，这是一种多分辨率的分析方法。我将其用在YOLOv11上其明显降低参数和GFLOPs在 V11n 上使用该机制后参数量为 220W计算量GFLOPs为5.5（轻量化效果十分明显）。

系列专栏：

YOLOv10改进（更换卷积、添加注意力、更换主干网络、图像去噪、去雾、增强等）涨点系列------发论文必备https://blog.csdn.net/m0_58941767/category_12881481.html

二、原理介绍

官方论文地址： 官方论文地址点击此处即可跳转（论文需要花钱此论文）https://www.sciencedirect.com/science/article/abs/pii/S0031320323005174

官方代码地址： 官方代码地址点击此处即可跳转https://github.com/apple1986/HWD/blob/main/HWD.py

论文介绍了一种基于 Haar 小波变换的图像压缩方法及其压缩图像质量的评估方法。下面是对论文内容的详细分析：

主要内容和方法

1. Haar小波变换的介绍：

Haar小波是最简单的小波形式之一，具有易于计算和实现的优点。
文章中应用了二维离散小波变换（2D DWT），将图像信息矩阵分解为细节矩阵和信息矩阵。
重构图像使用这些矩阵和小波变换的信息完成。

2. 图像压缩技术：

压缩技术通过使用Haar小波作为基函数，减少图像文件大小，同时尽可能保持图像质量。
压缩过程包括将图像信息转换为更易于编码的格式，这通常涉及转换、量化和熵编码。

结论： 论文证明了Haar 小波变换是一种有效的图像压缩工具，尤其适合需要高压缩比而又不希望图像质量下降太多的应用场景。此外，通过对比传统的DCT和最新的小波变换方法，作者指出Haar小波在处理图像边缘和细节方面具有一定的优势，尤其是在压缩高分辨率图像时。

三、核心代码

本节的代码使用方式看章节四！

import torch
import torch.nn as nn
try:
    from pytorch_wavelets import DWTForward # 按照这个第三方库需要安装pip install pytorch_wavelets==1.3.0
                                            # 如果提示缺少pywt库则安装 pip install PyWavelets
except:
    pass

class Down_wt(nn.Module):
    def __init__(self, in_ch, out_ch):
        super(Down_wt, self).__init__()
        self.wt = DWTForward(J=1, mode='zero', wave='haar')
        self.conv_bn_relu = nn.Sequential(
                                    nn.Conv2d(in_ch*4, out_ch, kernel_size=1, stride=1),
                                    nn.BatchNorm2d(out_ch),
                                    nn.ReLU(inplace=True),
                                    )
    def forward(self, x):
        yL, yH = self.wt(x)
        y_HL = yH[0][:,:,0,::]
        y_LH = yH[0][:,:,1,::]
        y_HH = yH[0][:,:,2,::]
        x = torch.cat([yL, y_HL, y_LH, y_HH], dim=1)
        x = self.conv_bn_relu(x)
        return x

if __name__ == "__main__":
    # Generating Sample image
    image_size = (1, 64, 224, 224)
    image = torch.rand(*image_size)

    # Model
    model = Down_wt(64, 32)

    out = model(image)
    print(out.size())

四、手把手教你添加HWD机制

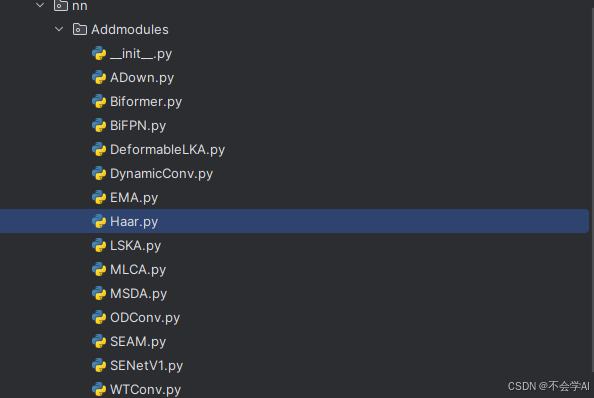

4.1 修改一

第一还是建立文件，我们找到如下 ultralytics /nn文件夹下建立一个目录名字呢就是'Addmodules'文件夹( 用群内的文件的话已经有了无需新建) ！然后在其内部建立一个新的py文件将核心代码复制粘贴进去即可。

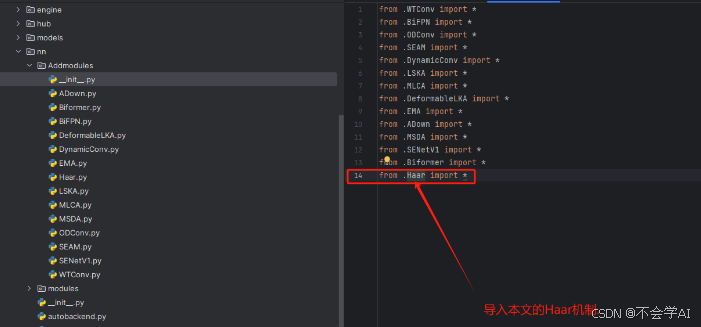

4.2 修改二

第二步我们在该目录下创建一个新的py文件名字为'__init__.py'( 用群内的文件的话已经有了无需新建) ，然后在其内部导入我们的检测头如下图所示。

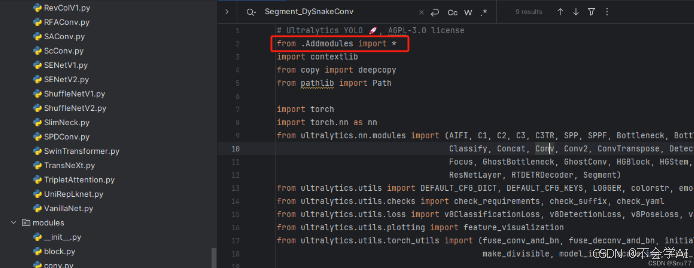

4.3 修改三

第三步我门中到如下文件'ultralytics/nn/tasks.py'进行导入和注册我们的模块。

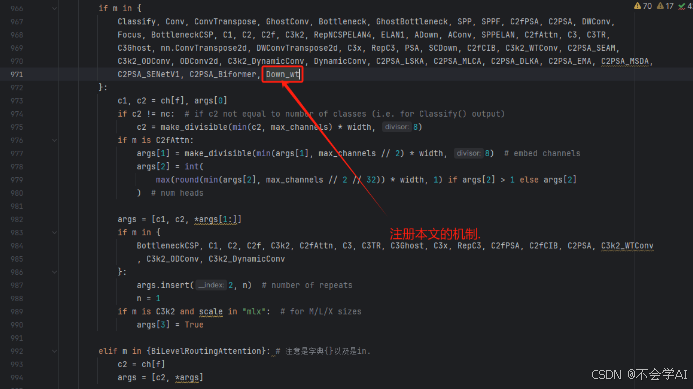

4.4 修改四

按照我的添加在parse_model里添加即可。

五、HWD的yaml文件和运行记录

PS:注意本文的改进机制需要关闭AMP运行否则会报精度错误！

5.1 HWD的yaml文件1

# Ultralytics YOLO 🚀, AGPL-3.0 license
# YOLO11 object detection model with P3-P5 outputs. For Usage examples see https://docs.ultralytics.com/tasks/detect

# Parameters
nc: 80 # number of classes
scales: # model compound scaling constants, i.e. 'model=yolo11n.yaml' will call yolo11.yaml with scale 'n'
  # [depth, width, max_channels]
  n: [0.50, 0.25, 1024] # summary: 319 layers, 2624080 parameters, 2624064 gradients, 6.6 GFLOPs
  s: [0.50, 0.50, 1024] # summary: 319 layers, 9458752 parameters, 9458736 gradients, 21.7 GFLOPs
  m: [0.50, 1.00, 512] # summary: 409 layers, 20114688 parameters, 20114672 gradients, 68.5 GFLOPs
  l: [1.00, 1.00, 512] # summary: 631 layers, 25372160 parameters, 25372144 gradients, 87.6 GFLOPs
  x: [1.00, 1.50, 512] # summary: 631 layers, 56966176 parameters, 56966160 gradients, 196.0 GFLOPs

# YOLO11n backbone
backbone:
  # [from, repeats, module, args]
  - [-1, 1, Conv, [64, 3, 2]] # 0-P1/2
  - [-1, 1, Down_wt, [128]] # 1-P2/4
  - [-1, 2, C3k2, [256, False, 0.25]]
  - [-1, 1, Down_wt, [256]] # 3-P3/8
  - [-1, 2, C3k2, [512, False, 0.25]]
  - [-1, 1, Down_wt, [512]] # 5-P4/16
  - [-1, 2, C3k2, [512, True]]
  - [-1, 1, Down_wt, [1024]] # 7-P5/32
  - [-1, 2, C3k2, [1024, True]]
  - [-1, 1, SPPF, [1024, 5]] # 9
  - [-1, 2, C2PSA, [1024]] # 10

# YOLO11n head
head:
  - [-1, 1, nn.Upsample, [None, 2, "nearest"]]
  - [[-1, 6], 1, Concat, [1]] # cat backbone P4
  - [-1, 2, C3k2, [512, False]] # 13

  - [-1, 1, nn.Upsample, [None, 2, "nearest"]]
  - [[-1, 4], 1, Concat, [1]] # cat backbone P3
  - [-1, 2, C3k2, [256, False]] # 16 (P3/8-small)

  - [-1, 1, Down_wt, [256]]
  - [[-1, 13], 1, Concat, [1]] # cat head P4
  - [-1, 2, C3k2, [512, False]] # 19 (P4/16-medium)

  - [-1, 1, Down_wt, [512]]
  - [[-1, 10], 1, Concat, [1]] # cat head P5
  - [-1, 2, C3k2, [1024, True]] # 22 (P5/32-large)

  - [[16, 19, 22], 1, Detect, [nc]] # Detect(P3, P4, P5)

5.2 训练代码

大家可以创建一个py文件将我给的代码复制粘贴进去，配置好自己的文件路径即可运行。

PS:注意本文的改进机制需要关闭AMP运行否则会报精度错误！

import warnings
warnings.filterwarnings('ignore')
from ultralytics import YOLO

if __name__ == '__main__':
    model = YOLO('yolo11-Haar.yaml')
    # 如何切换模型版本, 上面的ymal文件可以改为 yolov11s.yaml就是使用的v11s,
    # 类似某个改进的yaml文件名称为yolov11-XXX.yaml那么如果想使用其它版本就把上面的名称改为yolov11l-XXX.yaml即可（改的是上面YOLO中间的名字不是配置文件的）！
    # model.load('yolov11n.pt') # 是否加载预训练权重,科研不建议大家加载否则很难提升精度
    model.train(data=r"C:\Users\Administrator\PycharmProjects\yolov5-master\yolov5-master\Construction Site Safety.v30-raw-images_latestversion.yolov8\data.yaml",
                # 如果大家任务是其它的'ultralytics/cfg/default.yaml'找到这里修改task可以改成detect, segment, classify, pose
                cache=False,
                imgsz=640,
                epochs=100,
                single_cls=False,  # 是否是单类别检测
                batch=4,
                close_mosaic=0,
                workers=0,
                device='0',
                optimizer='SGD', # using SGD 优化器 默认为auto建议大家使用固定的.
                # resume=, # 续训的话这里填写True, yaml文件的地方改为lats.pt的地址,需要注意的是如果你设置训练200轮次模型训练了200轮次是没有办法进行续训的.
                amp=False,  # 如果出现训练损失为Nan可以关闭amp
                project='runs/train',
                name='exp',
                )
