最早的电路连接技术

导线、螺丝和螺母——最早的电路连接技术

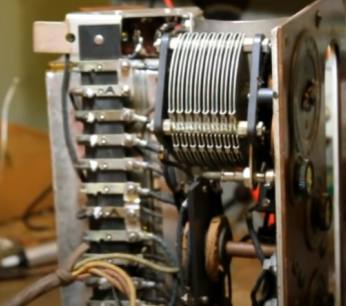

下面的图片展示了一台1920年代收音机的内部构造。

通过拆解，能够看到其内部电路依赖大量铜片、端子以及螺丝和螺母进行物理连接，这些元件共同构成了当时先进的通信技术。

记不记得小时候，拆开过的家中的电源开关，是不是有这种相似的连接技术。

最早的电路连接技术的缺点

尽管使用端子和螺丝螺母为电子元件的连接提供了一个基本方法，但这种方式存在一些局限性。

（1）首先，这种连接的电气和机械可靠性通常不够高，容易受到振动和温度变化的影响。

（2）其次，由于需要适应端子和固定件，设备的整体尺寸往往较大，这限制了对小型化的追求。

（3）最后，这种手动连接方法使得生产过程难以实现自动化，提高了生产成本并降低了效率。

什么是锡焊技术

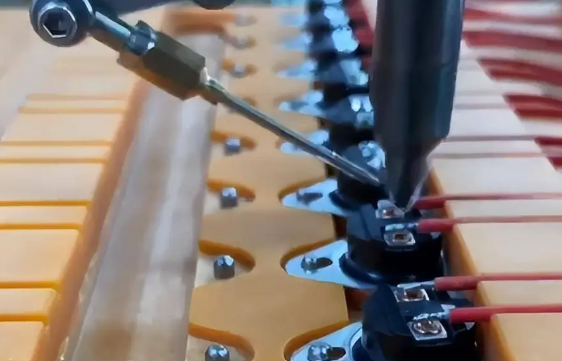

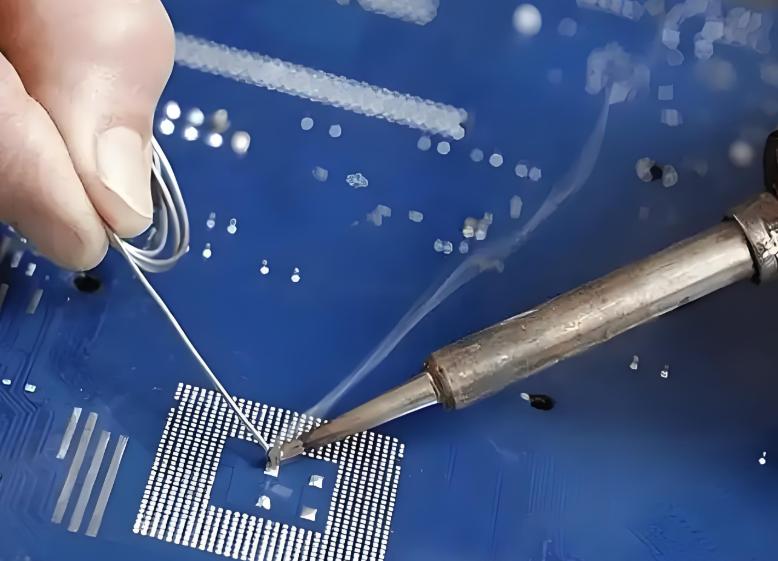

锡焊技术是一种将两个金属部件连接在一起的方法。

通过加热和熔化焊料（通常是锡和铅的合金），然后将其引入金属部件之间的结合处。

当焊料冷却和凝固后，它会形成一个坚固的电气和机械连接。

锡焊广泛应用于电子制造和修理领域，用于制作和维护电路板、连接电线和组件等。

点对点构造（Point-to-point construction）

在锡焊普及的影响下，点对点构造的电子设备开始普及。点对点构造是指产品内部的电子元件或导线直接焊接在一起，从而形成电路的路径。

点对点构造的不足

虽然锡焊和点对点构造解决了元件连接可靠性和稳定性不足的问题。但灵活的布线导致生产出来的电路很难维护。甚至每个员工生产出来的产品都是不一样的。

因此，点对点构造还是没有解决标准化和自动化生产的问题。

点对点构造的改进

点对点构造的连接方式在工业生产中持续了一段时间。

为了解决不易维护的问题，工程师们尝试在此基础之上让电路尽可能变得整洁。

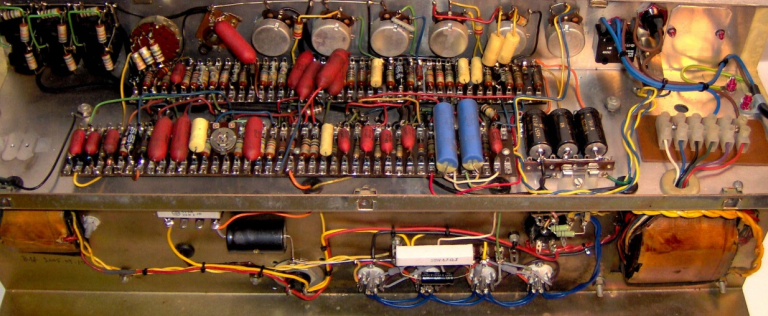

因此引入了一块电木板，然后要求所有的元件必须摆到规定的位置上去。

虽然导线的连接还是比较随意，但是元件已经变得整齐。这大大提高了可维护性。

电路板雏形

后来，随着技术发展，人们意识到不仅可以在板子上放置元件，还可以在板子上用铜来铺设导线。

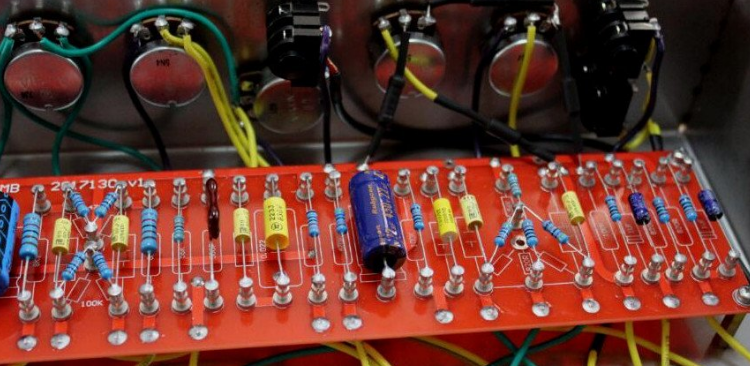

因此就有了下面这种电路板。上面是一个点对点和电路板的混合电路，但随着电路板的引入，我们可以观察到电路已经变得十分整洁了。

好啦，就到这里吧，有机会自己买个电烙铁，实际动手焊接一下！
