链接脚本基础语法
目录
前言
ELF文件布局
链接脚本语法
段定义标准格式
地址计数器 .
地址计数器的动态特性
赋值 vs 引用
符号定义
通配符规则
COMMON块
COMMON 块的产生与处理
示例脚本
前言
由于嵌入式系统内存资源珍贵，链接脚本可指定代码段（.text ）、只读数据段（.rodata) 、数据段（.data ）、未初始化数据段（.bss ）等在内存中的存储位置以实现内存布局管控；
链接脚本将多个目标文件（.o ）中相同类型的段（如
.text代码段、.data已初始化数据段、.bss未初始化数据段 ）合并，构建统一可执行文件；链接脚本可以控制程序入口地址，定义初始化数据在启动时从 Flash 到 RAM 的搬移规则

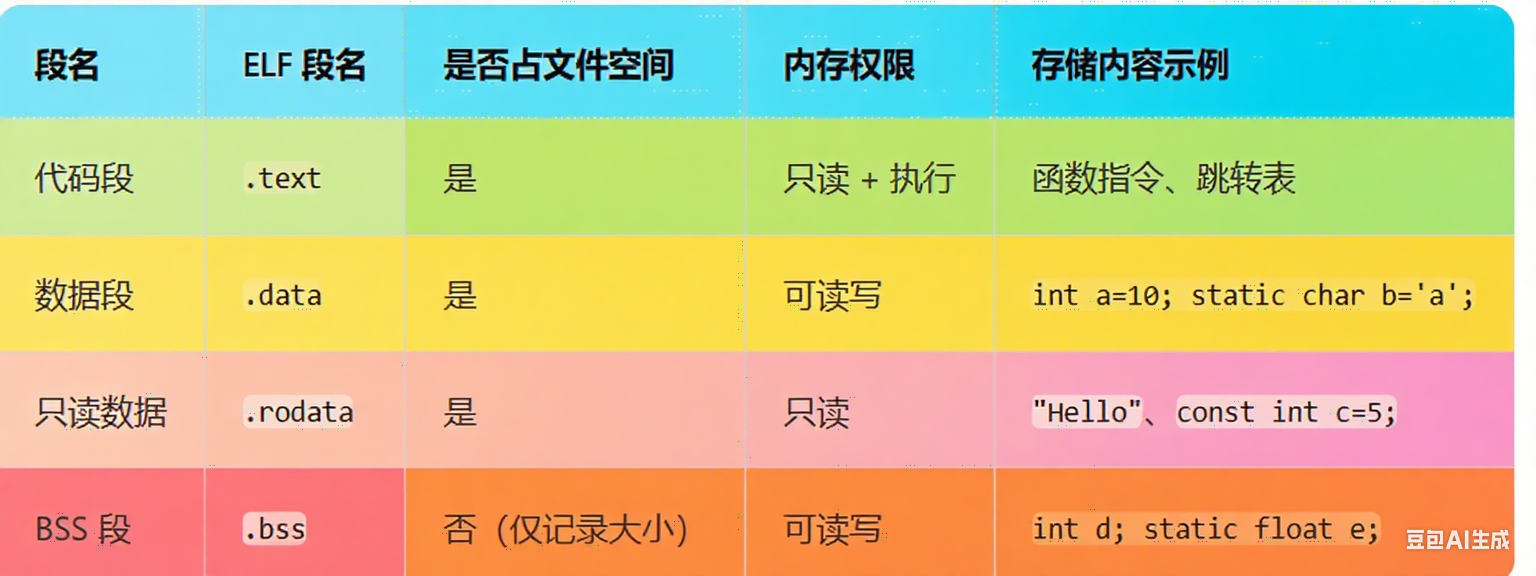

ELF文件布局
代码段（.text）: 存储可执行的机器指令数据段（.data）: 存储已初始化的全局变量和静态变量只读数据段（.rodata）: 存储不可修改的数据,比如字符串常量 const修饰的全局变量 常量BSS 段（.bss）: 记录未初始化的全局变量和静态变量，不占用文件空间
链接脚本语法
SECTIONS {// 定义各个输出段及其内存布局
}
SECTIONS是链接脚本的关键字，表示开始定义各个段的内存布局；- 大括号
{}内包含所有段的配置信息；
段定义标准格式
段名 [地址] : { 段内容 }
- 段名：比如
.text、.data、.rodata、.bss等，标识段的类型；- [地址]：可选参数，指定具体段的起始地址（如
0x80000000）；- 冒号（
:）：必须存在，用于分隔 "段名 + 地址" 和 "段内容"，是语法结构的核心标识；- 段内容：用大括号
{}包裹，定义哪些输入段需要合并到当前段中（如*(.text*)）；
/* 示例脚本 */
SECTIONS {.text 0x08000000 : { *(.text*)}
}以点开头的段名被定义为系统保留段，以点开头的段名由编译器和链接器 "预留"，链接器会默认将以点开头的段名视为标准段，并应用特定的处理逻辑，如果省略点，可能导致链接器无法正确识别段的类型，用户自定义的段通常不以点开头（如
my_section），从而避免与系统段名冲突；
my_section : { *(.my_section*) } // 用户自定义段名地址计数器 .
. = 0x08000000; /* 设置当前地址计数器为 0x08000000 */
.text : {*(.text*) /* 所有 .text 输入段从这里开始放置 */
}
/* 链接器自动增加 . 的值到 .text 段末尾 */地址计数器 . 的本质为变量，其值表示下一个将要被分配的地址（即下一个空闲地址），而非当前已使用的地址，地址计数器 . 始终指向尚未分配的内存位置；地址计数器决定当前正在描述的输出段会被放置到哪个具体地址；
地址计数器的动态特性
地址计数器 . 的值在链接脚本执行过程中会自动变化：
隐式增长： 当你将一个输入段（比如 .
text, .data）放入输出段时，链接器会自动将.的值增加该输入段的大小，指向该段之后的下一个可用地址；显式设置： 可以通过赋值语句直接设置
.的值（例如. = 0x08000000;），强制将后续内容定位到特定地址；
赋值 vs 引用
. = expression; /* 赋值操作，直接设置 . 的值 */symbol = .; /* 定义符号 symbol 并将其值设置为当前 . 的值, 引用不会改变 . 本身 */符号定义
symbol = expression;
symbol：自定义的全局符号名称（通常以_或__开头避免冲突）；
expression：基于地址计数器.、内存区域或其它符号的表达式；
@ 链接脚本文件
.data 0x80004000 : {__data_start = .; @ 记录数据段起始地址*(.data*) @ 合并所有.data*段( 非语句,无分号)__data_end = .; @ 记录数据段结束地址
}链接脚本中定义的符号为强符号（Strong Symbol），不会被其他目标文件中的同名弱符号（Weak Symbol）覆盖；
链接脚本中定义的符号（__data_start 、__data_end）具有全局属性，可在C/C++代码中用extern声明或在汇编文件中直接使用；
@ ARM汇编文件
ldr r0, =__data_start @ 将链接脚本符号作为立即数加载
汇编器处理机制1. 符号引用: 汇编器遇到 __data_start 时，会将其视为未解析的符号;2. 生成重定位信息: 在目标文件中记录该符号需要链接器解析;3. 链接器解析: 链接阶段，链接器将 __start_start 替换为实际地址值;链接脚本中定义的符号本身不携带类型信息，在 C/C++ 和汇编文件中，开发者可以通过选择适当的类型声明来安全地使用这些符号；
extern uint8_t __data_start;
extern void* __data_start;
通配符规则
星号
*：匹配任意字符序列
- 作用：代替 “任意长度的任意字符”，用于匹配不确定的段名前缀、后缀或中间部分。
- 示例：
*(.text)：匹配所有输入文件中名称以.text开头的段（如.text、.text.init、.text.fini等子段 ），常用于合并所有代码段。*.o(.data)：匹配所有文件名以.o结尾的目标文件中的.data段，精准筛选特定文件的段
注意：
- “动” 则加分号：凡是改变地址（
. = ...）或定义符号（__symbol = ...）的 "动作"，末尾必须加分号；- “静” 则无分号：单纯 “选择段”（
*(.text*)）或 “引用内容” 的表达式，无需分号；
COMMON块
.bss : {__bss_start = .;*(.bss*) @ 合并目标文件中的 .bss 段（已分配空间的未初始化变量）*(COMMON) @ 合并目标文件中的 COMMON 块（未分配空间的未初始化变量）__bss_end = .;
}早期 C 语言编译器中，对于 未初始化的全局变量，编译器不会为其分配固定大小的内存空间，而是将其标记为一个 "未定义的符号"，并记录其类型和期望的大小，此类符号在目标文件（.o文件）中会被组织成 COMMON 块；
COMMON 块的产生与处理
1. 示例程序
// file1.c
int global_var; // 未初始化全局变量，生成 COMMON 块// file2.c
int global_var; // 同名未初始化全局变量，另一个 COMMON 块2. 编译后的目标文件
file1.o和file2.o中各有一个COMMON块，只记录global_var为int类型（4 字节）；- 每个目标文件中的
COMMON块不占用实际空间，仅记录符号信息
3. 链接时的处理
- 链接器遇到
*(COMMON)时，将两个目标文件的COMMON块合并，为global_var分配 4 字节空间，放入 .bss 段；- 最终 .bss 段中只有一个
global_var变量，避免重复定义错误；
注意：
- 如果省略
*(COMMON)，可能导致未初始化变量无法被正确处理，所以链接脚本中必须写*(COMMON);- 为确保完整收集不同编译器生成的未初始化变量，避免因遗漏导致的链接错误或运行时内存错误，因此在链接脚本的
.bss段中必须同时合并.bss*和COMMON块；
示例脚本
SECTIONS {.text 0x80000000 : {*(.text*)}.rodata : {*(.rodata*)}.data 0x80004000 : {__data_start = .;*(.data*)__data_end = .;}.bss : {__bss_start = .;*(.bss*)*(COMMON)__bss_end = .;}.stack 0x80200000 : {. = . + 0x40000; @ 分配256KB栈空间__stack_top = .; @ 栈顶地址}
}
