ADC的传递函数

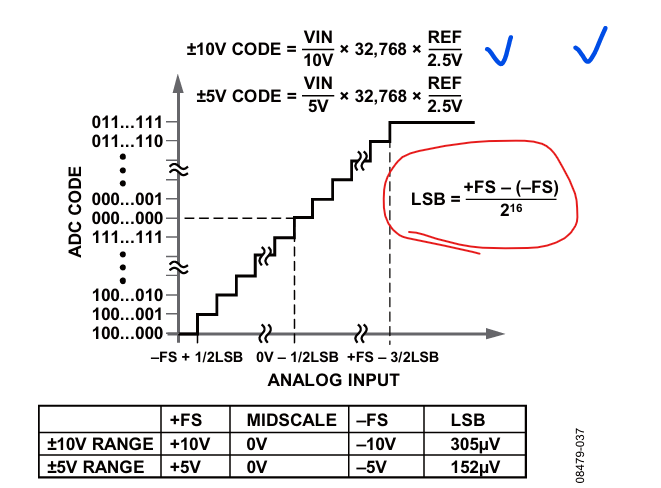

一：adc的lsb在不同类型的adc中有不同的计算方法

二.由于AD9245未直接给如传递函数的公式：——让我们用豆包

1. 参考电压与量程定义

根据手册 ****，内部差分参考缓冲器生成的正 / 负参考电压为：REFT=21​(AVDD+VREF)（正参考电压）REFB=21​(AVDD−VREF)（负参考电压）
满量程范围（Span）为：Span=REFT−REFB=VREF
即模拟输入电压的有效范围为 REFB≤VIN​≤REFT，对应 Span = 2×VREF（双极性模式）或 VREF（单极性模式）。

2. 双极性模式（如 ±VREF）

参考电压配置为 REFB=−VREF，REFT=+VREF，Span = 2VREF，传递函数为：D=round(2VREFVIN​+VREF​×16383)
输出编码以补码表示，中间值（8192）对应 VIN​=0。

3. 单极性模式（如 0~VREF）

参考电压配置为 REFB=0，REFT=VREF，Span = VREF，传递函数为：D=round(VREFVIN​​×16383)
输出编码以无符号二进制表示，0 对应 VIN​=0，16383 对应 VIN​=VREF。
