Arduino入门教程：7、电位器

飞书文档https://x509p6c8to.feishu.cn/docx/M7C2duTayocLlXxYuuQc0D5bnUh

一、应用场景

二、技术原理

前面我们无论是读取输入还是控制输出，都只有高低电平（0和1）的概念，这是我们常说的数字电路，而实际项目中，无论是温度、湿度、重量、电压往往是一个范围内的数值。

接下来我们来看看模拟电路，通过引脚读取一定范围内变化的值。

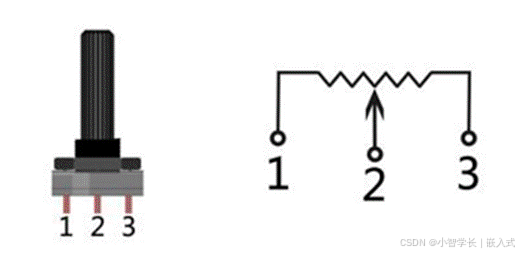

电位器属于无极性器件，可变电阻的一种，三个触点，通过旋转旋钮改变2号脚的位置，从而改变阻值的大小，1脚和3脚分别接开发板的3.3V和GND，2脚接模拟输入引脚。

无论是温度传感器、湿度传感器都是把环境的温湿度通过材料的特性，最终转换为引脚能够测量的电压值，所以，一旦你学会读取电位器的电压，也就使用同样的办法读取温湿度、重量传感器的数据，仅仅是转换表或公式的不同而已。

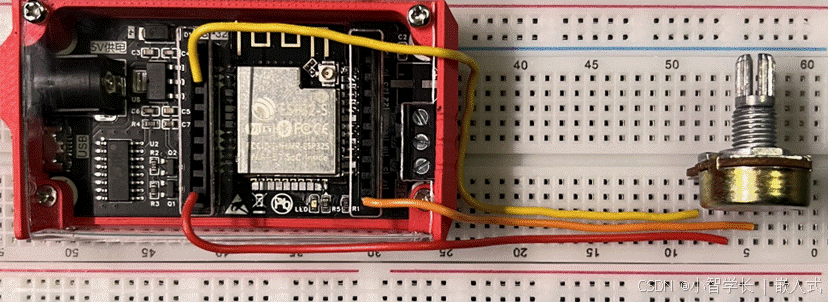

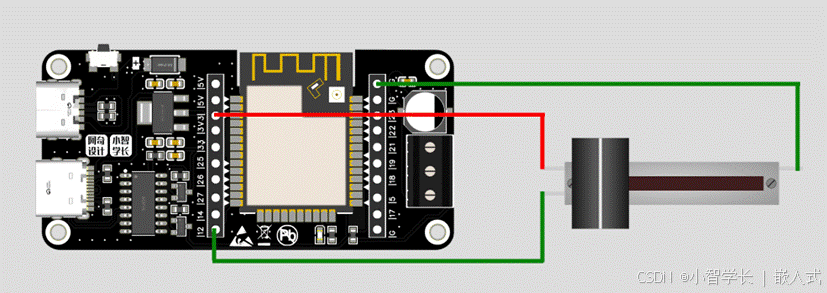

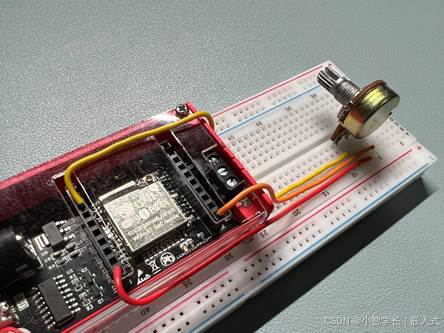

三、接线

电位器章节出现烧录不了的情况，先把电位器旋转下到中间位置，再重新烧录。

四、参考代码

电位器章节出现烧录不了的情况，先把电位器旋转下到中间位置，再重新烧录。

#include <Arduino.h>#define PIN_ADC 12void setup() {Serial.begin(9600);//set the resolution to 12 bits (0-4096) 设置分辨率为12位analogReadResolution(12);
}void loop() {// read the analog / millivolts value for pin 12: 读取引脚12的模拟量和电压值，注意，仅有部分引脚支持ADCint analogValue = analogRead(PIN_ADC);int analogVolts = analogReadMilliVolts(PIN_ADC);// print out the values you read:Serial.printf("ADC analog value = %d\n",analogValue);Serial.printf("ADC millivolts value = %d\n",analogVolts);delay(1000);  // delay in between reads for clear read from serial
}
