5G NR PDCCH之CORESET交织映射
本节主要介绍5G NR PDCCH中CORESET的交织（interleaved）/非交织映射。[38.211-7.3.2.2]
1. 前情提要：

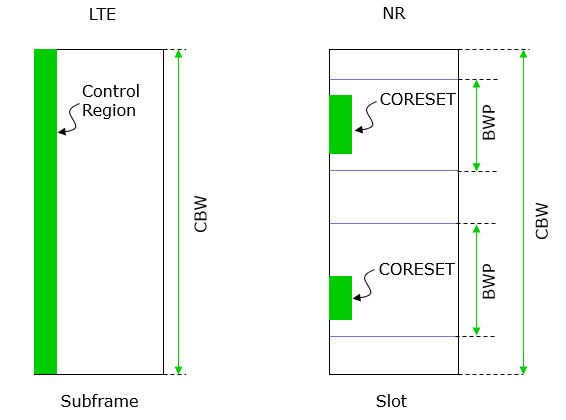

CORESET表征了PDCCH的频域位置和时域占用的符号数量等时频资源，PDCCH可以在CORESET上进行传输。CORESET中的控制区域位于每个 BWP 内（即CORESET所占RB数量小于等于BWP所占RB数量），且每个 BWP 最多可以配置3个CORESET。由于每个用户最多可以配置4个BWP，因此，每个用户最多可以配置12个 CORESET[38.331]。5G中CORESET分布如下图所示。
在频域上，CORESET由数个CCE（control channel elements，控制信道元素）聚合而成，且聚合等级分为1、2、4、8或16以适应不同的DCI负载大小或不同的编码速率。其中，1个CCE由6个REG（Resource Element Group，资源元素组）组成，且REG由频域上12个连续的RE及时域上1个OFDM符号的组成。每个CCE由6/L个REG Bundle组成，且L表示每个REG Bundle中REG的个数。此外，在1个REG中，PDCCH DMRS在频域上每4个子载波进行一次映射，且其映射位置固定为各RB的第1、5、9、13个子载波上。

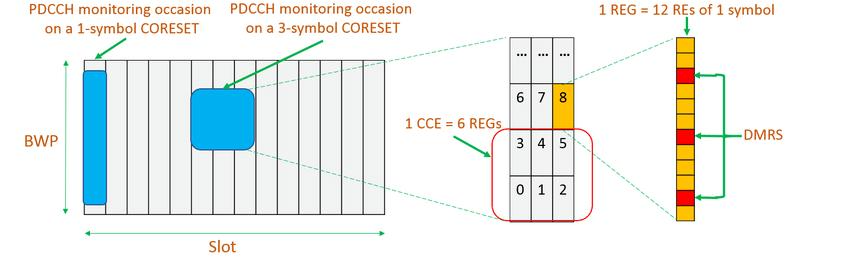

需要注意的是，CORESET可通过对CCE中REG Bundle的交织映射，实现分配频率的连续（用于频率分集）与非连续（用于局部波束赋形）。交织映射中L的大小与占据的OFDM符号相关[38.211-7.3.2.2]。 此外， 在时域上，CORESET占据1~3个连续的OFDM符号（可通过高层参数设置），可位于slot内的任何位置，根据不同的场景，CORESET的时域OFDM符号调度位置也不同（一般高层参数将CORESET的时域OFDM符号调度在一个slot的起始位置）。CORESET在时频域上的示意图如下所示。
2. 交织映射：
CCE的基本单位即REG，且CCE到REG的映射共可分为交织/非交织两种方式，且其中REG的排布优先时域，其后频域。[38.211-7.3.2.2]
每个CCE由6/L个REG Bundle组成，且每个REG Bundle由L个连续的REG组成（即每个CCE由6个REG组成）。定义REG Bundle i由REG{iL, iL+1,...,iL+L-1}组成，表示一个CORESET中REG的数量（为6的倍数，最小为值6，最大值为270，其取决于1个45bit的高层参数；即每bit指示频域连续的6个RB，1为可用，0为不可用），
。并定义CCE j由REG Bundle {f(6j/L), f(6j/L+1),...,f(6j/L+6/L-1)}组成，其中f(·) 表示交织器。
（1）非交织映射：

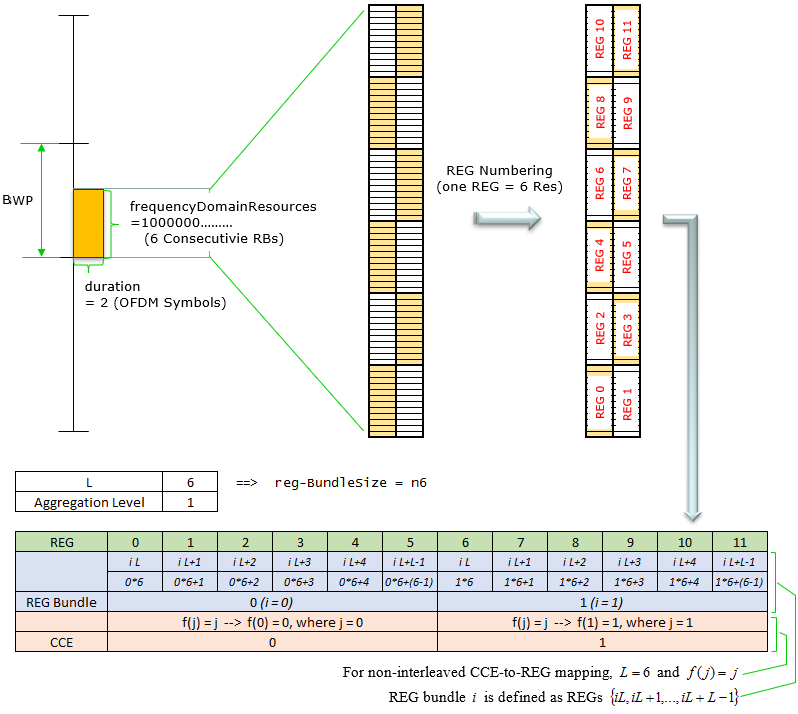

对于CCE到REG的非交织映射，有REG Bundle大小L = 6且交织器f(x) = x。且非交织映射示意图如下图所示。

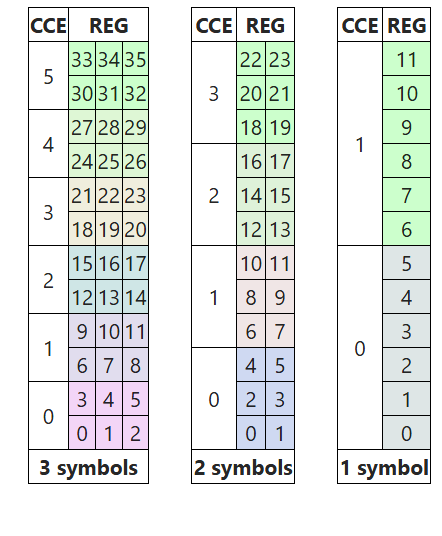

可见，CORESET占据1-3个OFDM符号。对于CCE中REG的排序遵从先时域后频域的规则，且其中REG索引具有连续性。
（2）交织映射：
对于CCE到REG的交织映射，REG在频域资源上将被打散。此时，1个CCE内包含REG并不连续，需要注意的是，在1个REG bundle内的REG在频域上仍连续。
对于 CORESET中不同OFDM符号的情况，L的取值存在差异如下：
- 符号数N=1时，REG bundle大小L∈{2,6}；
- 符号数N=2或3时，REG bundle大小L∈{N,6}；
且交织器计算如下：
其中，R∈{2，3，6} ，由高层参数interleaverSize 给出。n_shift∈ {0,1,...,274}，表示交织索引起始的偏移量，由高层参数shiftIndex给出（若该参数未给出，则取n_shift=，即小区ID）。且
由高层参数frequencyDomainResources给出。交织映射示意图如下图所示。
可见，对于L≠6的情况，属于同一CCE的REG Bundle在频域上不再连续。
此外，对于无论交织/非交织映射，UE可假设：
- 若高层参数precoderGranularity为sameAsREG-bundle，则在 REG bundle中将使用相同预编码;
- 若高层参数precoderGranularity为allContiguousRBs，CORESET中连续REG中使用相同的预编码；CORESET中的RE不与SSB重叠；若未提供高层参数pdcch-CandidateReceptionWith-CRS-Overlap，则 CORESET中的RE不与高层参数lte-CRS-ToMatchAround, lte-CRS-PatternList1, lte-CRS-PatternList2, lte-CRS-PatternList3或lte-CRS-PatternList4指示的LTE 小区特定参考信号重叠。
