RK3568 usb gadget功能配置

1、前言

硬件：飞凌ok3568-c开发板

软件：原厂rk356x sdk

2、目标

本文主要介绍如何配置usb rndis和usb ums两种功能。

3、USB RNDIS

USB RNDIS是一种通过USB实现网络通信的协议。Windows/Linux主机可以通过USB与嵌入式设备进行网络通信。

3.1、内核配置

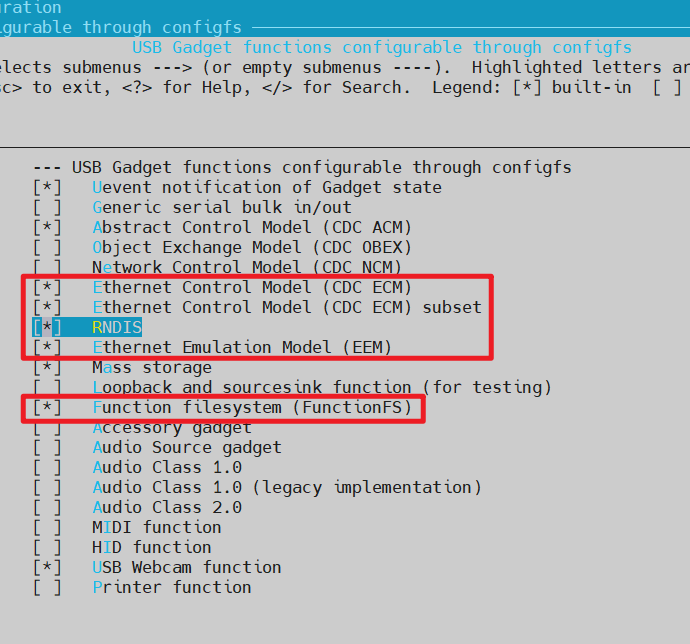

 -> Device Drivers                                                                                                                                             │-> USB support                                                                                                                         │-> USB Gadget Support                                                                                                                  │[*] USB Gadget functions configurable through configfs[*]     Ethernet Control Model (CDC ECM)[*]     Ethernet Control Model (CDC ECM) subset[*] 		RNDIS[*]     Ethernet Emulation Model (EEM)[*]     Function filesystem (FunctionFS)

3.2、功能测试

先将你的usb切换成otg模式，并用一个usb线连接到你的电脑主机：

# 这是手动切换，如果你的硬件不能自动切换
echo peripheral > /sys/devices/platform/fe8a0000.usb2-phy/otg_mode

执行如下命令配置rndis功能：

echo usb_rndis_en > /etc/init.d/.usb_config

执行如下命令应用功能：

/usr/bin/usbdevice restart

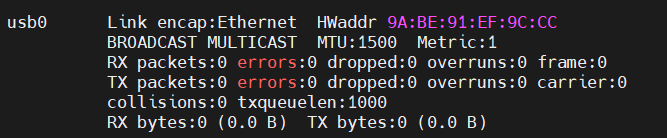

应用成功后，ifconfig会出现一个新的网络节点：

给usb0配置ip：

ifconfig usb0 192.168.100.100

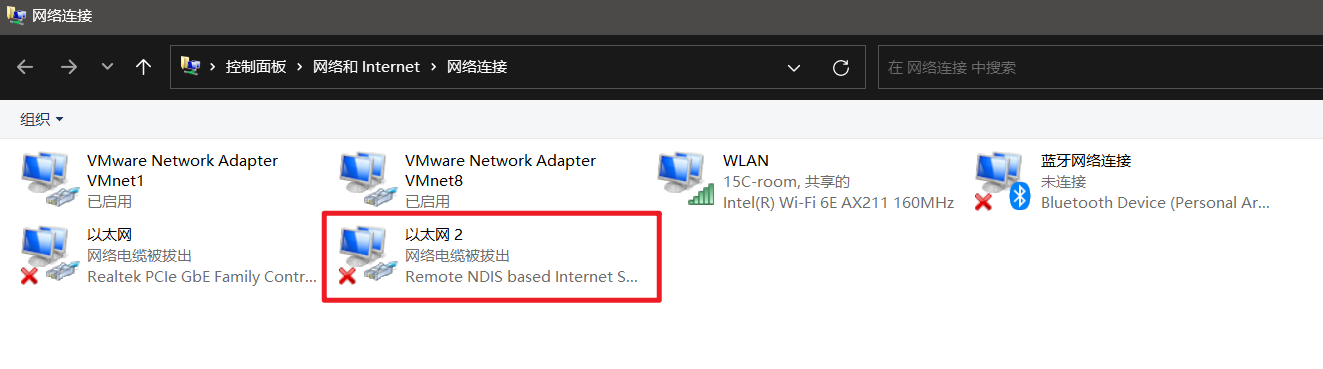

如果是你的电脑主机是windows系统，在网络适配器里会看到多出一个网卡，这个就是板卡通过usb虚拟出来的：

可以在windows下自行设置该网卡的ip，保证和刚刚在板卡里设置usb0的ip处于同一网段，即可实现电脑和板卡的网络通信。

4、USB UMS

USB UMS（USB Mass Storage，USB大容量存储）是一种通过USB接口将存储设备导出为U盘或移动硬盘的标准协议，广泛用于嵌入式系统、开发板和移动设备，使其可以通过 USB 被其他主机识别为标准存储设备。

4.1、内核配置

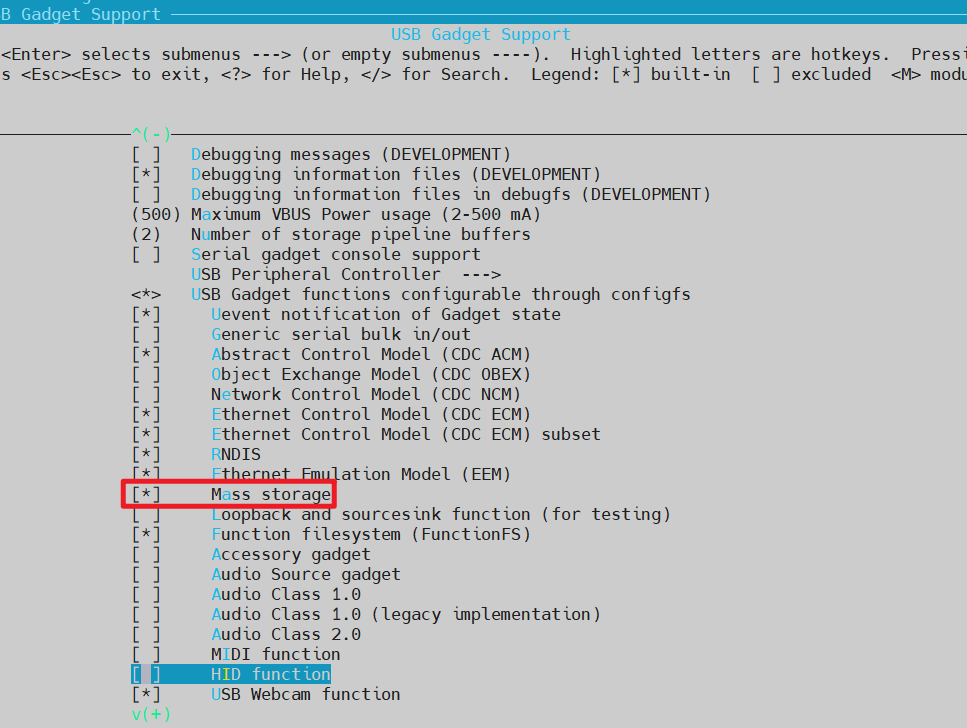

 -> Device Drivers                                                                                                                                             │-> USB support                                                                                                                         │-> USB Gadget Support                                                                                                                  │[*] USB Gadget functions configurable through configfs[*]     Mass storage

4.2、功能测试

先将你的usb切换成otg模式，并用一个usb线连接到你的电脑主机：

# 这是手动切换，如果你的硬件不能自动切换
echo peripheral > /sys/devices/platform/fe8a0000.usb2-phy/otg_mode

配置ums功能：

echo usb_ums_en > /etc/init.d/.usb_config
echo "ums_block=/rk3568.img" >> /etc/init.d/.usb_config
echo "ums_block_size=8" >> /etc/init.d/.usb_config
echo "ums_block_type=fat" >> /etc/init.d/.usb_config
echo "ums_block_auto_mount=on" >> /etc/init.d/.usb_config/usr/bin/usbdevice restart

此时，电脑端已经可以看到u盘：

可以往u盘里写入文件。

板卡可以通过挂载rk3568.img查看u盘里的文件。挂载前，windows先卸载u盘。
