嵌入式PADS中元件封装绘制与实现

前言

上次我们已经把原理图画好了，那么这一次我们要开始设计元件封装。

元件封装

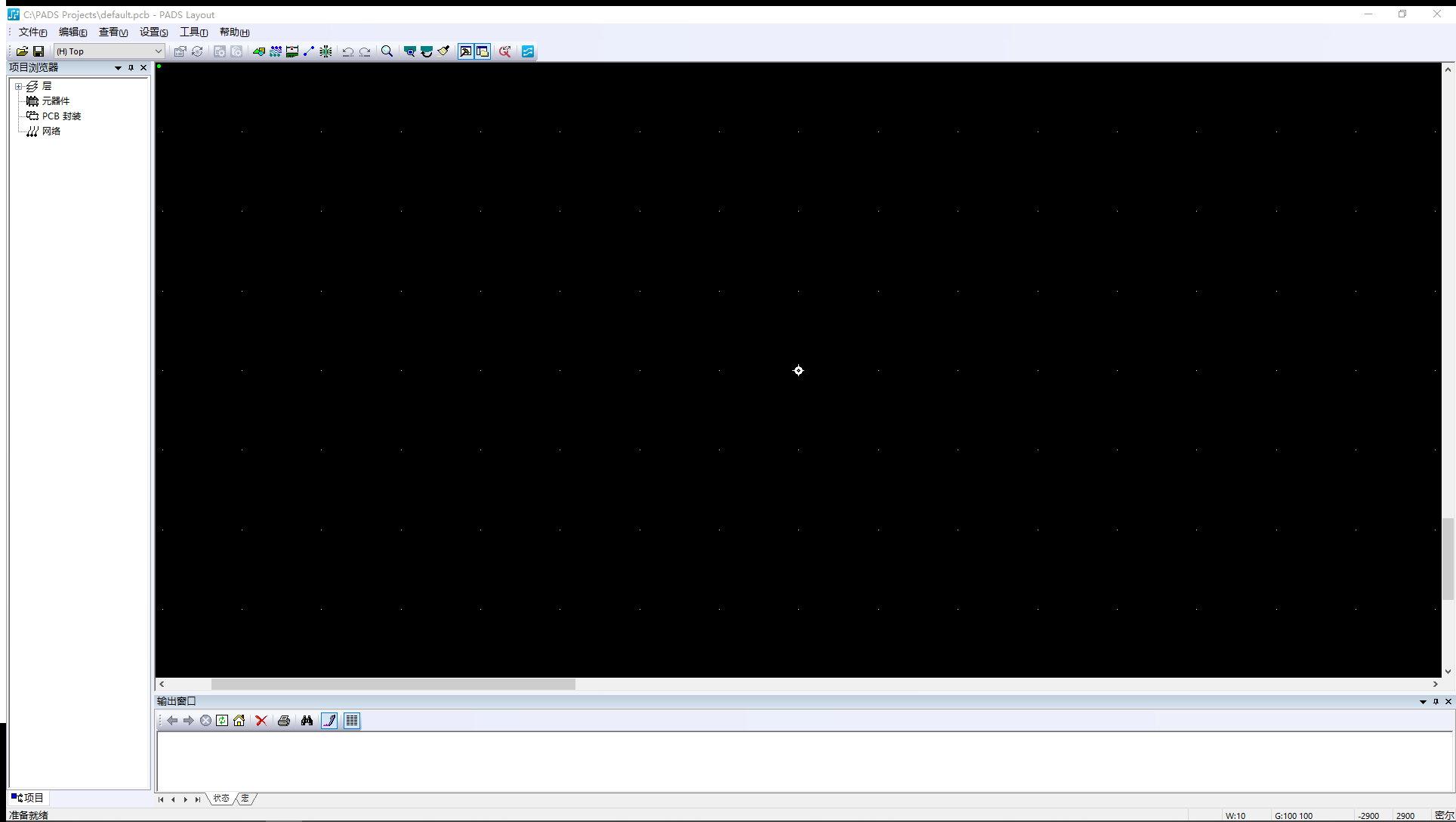

首先我们打开PADS layout，layout是PADS用来做PCB布局的子软件，打开后我们选择文件->新建来先新建一个PCB图纸文件

和设计原理图那会操作一样，也是先设计一个元器件的PCB封装。点击文件->库打开库管理器，在上次建好的FLASH库里面，我们筛选条件选择封装，然后再点新建

新建后，软件界面会自动跳转到封装编辑器中
