电路图识图基础知识-电动机的保护电路保护方式（二十六）

电动机保护电路是确保电动机安全、可靠运行的关键技术之一。在工业和日常生活中，电动机被广泛应用于各种设备中，其安全运行对于保障生产效率和人身安全至关重要。本文将详细介绍电动机保护电路的重要性、保护方式以及具体的电路分析，以期为电动机的安全运行提供理论支持和技术指导。

1. 电动机保护电路的重要性

电动机在运行过程中可能会遇到多种故障，如过载、缺相、温度过高、短路等。这些故障如果不被及时检测和处理，可能会导致电动机损坏，甚至引发火灾或触电事故，危及人身安全。因此，电动机保护电路的设计和应用显得尤为重要。

电动机保护电路的主要目的是在电动机发生故障时，能够及时切断电源，避免电动机和相关设备的损坏，同时保护操作人员的安全。此外，保护电路还可以减少因电动机故障导致的生产中断，提高设备的运行效率。

 2. 电动机保护方式

电动机保护方式主要分为电气保护和机械保护两大类。

2.1 电气保护

电气保护主要针对电气方面的异常情况，包括过载、短路、缺相等。常用的电气保护元件包括熔断器、热继电器、带脱扣器的空气断路器和接触器等。

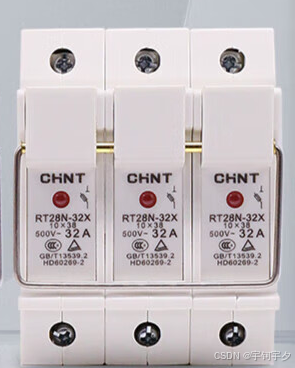

- 熔断器：用于短路保护，当电流超过设定值时，熔断器会熔断，切断电路。

- 热继电器：用于过载保护，当电动机绕组温度超过设定值时，热继电器会动作，切断电路。

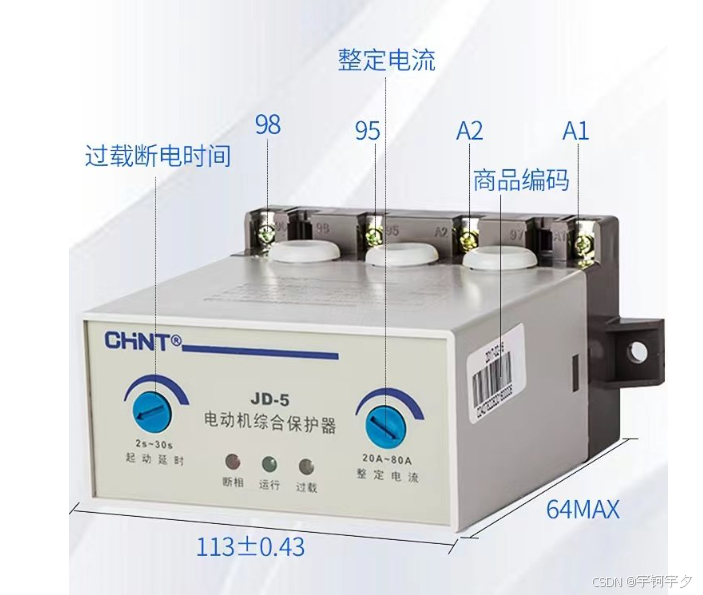

- 空气断路器：具有过载、短路和欠电压保护功能，可以自动切断电路。
- 接触器：用于控制电动机的启动和停止，同时在故障时切断电路。

2.2 机械保护

机械保护主要涉及电动机的轴承保护、转速保护和转矩保护等。

- 轴承保护：通过监测轴承的温度和振动，防止轴承过热或损坏。
- 转速保护：通过监测电动机的转速，防止转速过高或过低导致的损坏。
- 转矩保护：通过监测电动机的转矩，防止转矩过大导致的损坏。

3. 电动机保护电路分析

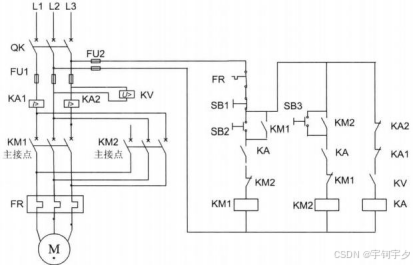

以一个典型的电动机保护电路为例，分析其工作原理和保护功能。

 3.1 电路组成

典型的电动机保护电路包括以下元件：

- 熔断器（FU1、FU2）：分别作为主电路和辅助电路的短路保护。
- 热继电器（FR）：作为过载保护。
- 过流继电器（KA1、KA2）：作为过流保护。

- 电压继电器（KV）：作为欠压保护。
- 中间继电器（KA）：作为零压保护，通过正向运转接触器（KM1）与反向运转接触器（KM2）的常闭接点实现连锁。

3.2 电路工作原理

当电源电压正常时，合入电源开关QS，欠电压继电器KV线圈得电动作，其常开接点KV(12-13)闭合，使得中间继电器KA线圈得电动作。KA的常开接点KA(5-6)、KA(8-9)闭合，为KM1、KM2线圈得电动作做好准备。

- 欠电压保护：当电动机运行中出现欠电压时，欠电压继电器KV线圈失电，其常开接点KV(12-13)打开，KA的常开接点KA(5-6)、KA(8-9)打开，KM1、KM2线圈失电，主电路中的KM1、KM2主接点打开，电动机停电。

- 过流保护：当电动机运行中出现过流时，过流继电器KA1、KA2动作，其常闭接点KA1(4-11)、KA2(11-12)断开，使KA、KM1、KM2线圈失电，主电路中的KM1、KM2主接点打开，电动机停电。

这种保护电路的设计，确保了电动机在出现异常情况时能够及时断电，从而保护电动机和操作人员的安全。

4. 电动机保护电路的优化

为了提高电动机保护电路的可靠性和效率，可以采取以下优化措施：

 4.1 采用高性能保护元件

使用高性能的保护元件，如快速熔断器、高灵敏度的热继电器和空气断路器，可以提高保护电路的响应速度和准确性。

4.2 非电量(温度、压力、流量等)保护

反应电动机运行时的非电量信号，如温度、压力、流量等信号，使用专门的继电器或传感器构成保护装置。
