一、前言

QEMU版本：7.0.0
操作系统：Ubuntu 20.04.6 LTS
gcc版本：9.4.0
安装依赖

sudo apt install ninja-build wget

参考：Qemu Virt平台集成ARM PL080 DMA

二、QEMU安装

通过如下命令安装QEMU
1、获取安装包

wget https://download.qemu.org/qemu-7.0.0.tar.xz

2、解压

tar xvf qemu-7.0.0.tar.xz

3、配置

cd qemu-7.0.0
mkdir build && cd build
../configure --target-list="riscv64-softmmu" --prefix=`pwd`/opt

4、编译

make -j $(nproc)

5、安装

make install

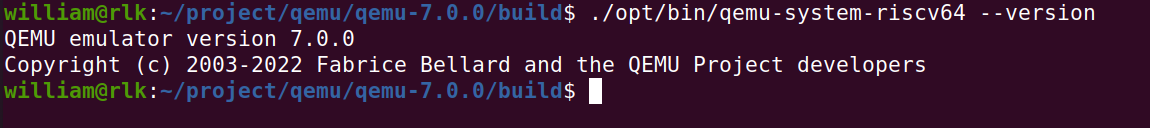

6、查看版本

./opt/bin/qemu-system-riscv64 --version

三、修改文件

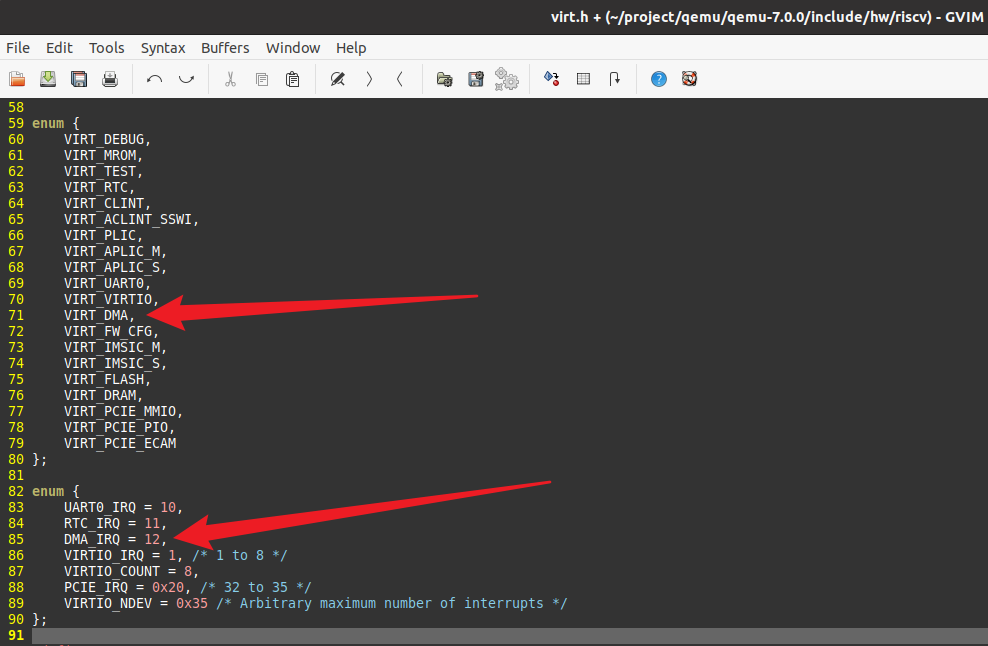

打开include/hw/riscv/virt.h文件，添加DMA的枚举变量

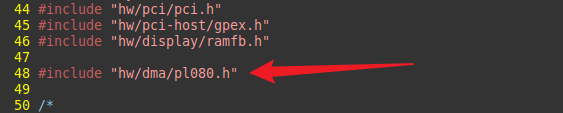

打开hw/riscv/virt.c文件，添加pl080头文件

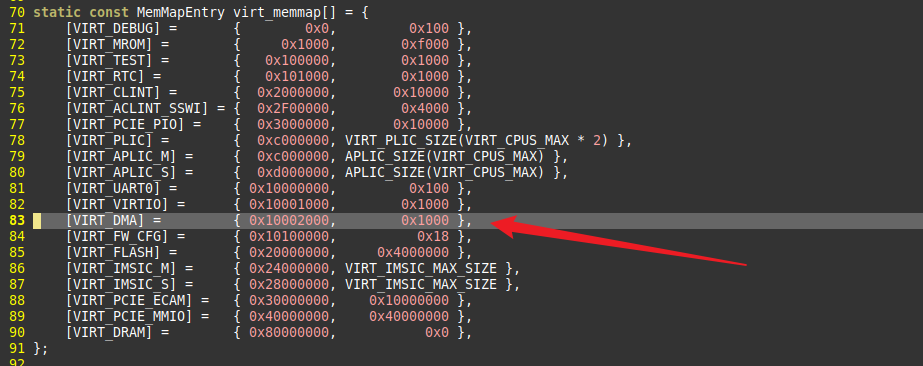

添加DMA的配置地址

在hw/riscv/virt.c文件中编写创建DMA设备的函数

static void create_dma(RISCVVirtState *s, DeviceState *irqchip)
{int i;DeviceState *dev;SysBusDevice *sysbus;const MemMapEntry *memmap = virt_memmap;MemoryRegion *sysmem = get_system_memory();dev = qdev_new(TYPE_PL080);sysbus = SYS_BUS_DEVICE(dev);object_property_set_link(OBJECT(dev), "downstream", OBJECT(sysmem), &error_fatal);sysbus_realize_and_unref(sysbus, &error_fatal);sysbus_mmio_map(sysbus, 0, memmap[VIRT_DMA].base);for (i = 0; i < 3; ++i) {sysbus_connect_irq(sysbus, i, qdev_get_gpio_in(irqchip, DMA_IRQ));}
}

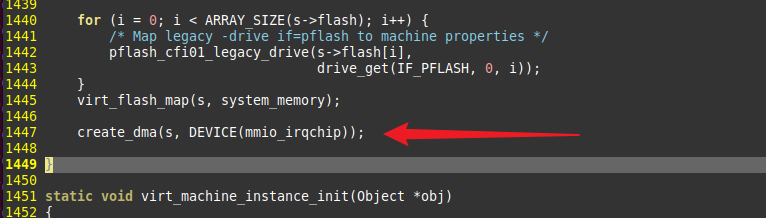

然后在virt_machine_init函数中调用

修改hw/riscv/Kconfig文件，将PL080添加到RISCV_VIRT设备中

然后重新配置、编译和安装

../configure --target-list="riscv64-softmmu" --prefix=`pwd`/opt
make -j $(nproc)
make install
