关于等效偶极子的概念理解

news 来源：原创 2025/6/13 14:02:43

记录一下我和chatgpt的讨论

问题：等效偶极子的描述

等效偶极子模型，我先说一下我的理解，是因为电荷有起点，就一定有终点，即正负极，而对于大脑活动的建模，认为最有效的，或者说激活程度最高的点，和抑制程度最高的点，被分为正负极子，然后分析其在头皮的正向扩散过程吗？

我开始对偶极子的理解，从字面来说应该是磁场正负极，如磁感线类似的分布，有发射源就必有输出源。

回答

你的理解已经有一定的直觉基础，但为了更准确地理解“等效偶极子模型”（Equivalent Current Dipole, ECD），我来帮你稍微澄清和补充一下：

✅ 你的理解中"正确"的部分：

电荷的正负概念与脑电信号源的类比：
大脑活动确实可以被建模成某种“电流分布”，而这些电流通常是由于神经元群体活动形成的电流源——这些电流既有“流入”（sink）也有“流出”（source），类似正负电荷的概念，这种“电流对”可以用一个偶极子（dipole）来近似。
正负极表示激活和抑制：
虽然略显简化，但确实可以理解为一个方向上最强的兴奋性输入（如EPSP）和另一个方向的电流回流区，从而形成电流偶极子。

❌ 需要澄清或补充的部分：

等效偶极子的物理含义并不是简单地代表“激活点”和“抑制点”：
它代表的是在一个特定区域内大量神经元活动的宏观净效应。在皮层表面，柱状排列的锥体细胞（尤其在顶树突方向）在同步放电时，会形成一个方向一致的电流流动（源汇对），这个方向性电流就可以用一个“偶极子”建模。
偶极子并不表示“点状源”，而是简化整个空间分布的等效近似：
在现实中，大脑的电活动是连续分布的；等效偶极子模型是为了简化反演问题（如EEG源定位）而用的数学抽象：把一块区域的复杂电活动等效为一个电流偶极子（三维位置 + 三维方向 + 幅度）。
“正负极子”的电场扩散不是从“正”向“负”扩散：
实际上传感器检测到的是电位分布，由偶极子的方向决定，但电流并不是从“正极”跑向“负极”。在头皮表面我们看到的是由这个偶极子在导电介质（脑组织、脑脊液、头骨、头皮）中产生的电场的投影结果。

📌 典型应用举例：

在脑电信号分析中，尤其是事件相关电位（ERP）或癫痫灶定位，使用“等效偶极子模型”可以：

定位大脑中的主要活动源；
给出源的位置、方向和强度；
适用于相对“焦点性”（focal）或“可简化”的信号源建模。

🔁 小结对比：

你的理解	更精确的模型解释
正负极子表示激活和抑制点	表示电流的源汇（sink/source）对，是大量神经元同步活动的方向性电流
信号从正极扩散到负极	电偶极子产生的电场在导电体中扩散，头皮上记录到的是这种场的投影
以点状的强度分布看待源	是对空间分布电活动的等效简化，非真实点状源

如果你想深入了解下一步，我可以提供一个等效偶极子在头皮上形成电位分布的示意图，是否需要？

重新理解

对于等效偶极子，其在大脑皮质柱上因为大概率是长条状，其组合的区域，在某个时刻的放电行为类似于线性电流，这个电流的效应在大脑的皮层的上面，就可以被捕捉，然后近似出，好像，某个区域是一个正极一个负极点状的电流源。

是物理描述的简化版，基于模型构建的需要。

新的问题，源是否虚构，一般数量是多少对

请提供一个，也就是说这个源是虚构的，那这个是多源的吗还是一般只认为有一个源
好的，我们先回答你的两个问题，然后给出等效偶极子的示意图：

✅ 1. “这个源是虚构的吗？”

不是“虚构”，而是数学建模中的“等效简化”。
大脑皮层的神经活动非常复杂、连续，精确建模几乎不可能。因此：

等效偶极子（Equivalent Current Dipole, ECD）是假设在某一时刻，某一区域的神经元活动可以近似用一个偶极子来等效表示；
它并不意味着实际只有一个神经元对在放电，而是整个脑区的活动被建模为一个净电流源；
所以它是基于现实的、但简化过的。

✅ 2. “这是多源的吗，还是一般只认为有一个源？”

取决于应用场景和建模复杂度：

应用场景	模型方式	特点
ERP/诱发电位分析	通常用单源模型	信号强、局灶性强、建模简单
癫痫灶定位	多源模型常见	多个区域同步异常放电
MEG/EEG源成像研究	多源建模常见	复杂大脑活动建模需求高

总结：在早期EEG/MEG研究中，很多都用单个偶极子来建模。但现代研究普遍考虑多偶极子模型，甚至用**分布式源模型（如Minimum Norm Estimate, MNE）**来替代。

📷 等效偶极子的头皮电位分布示意图：

以下是等效偶极子在头皮上产生电位分布的典型示意图：

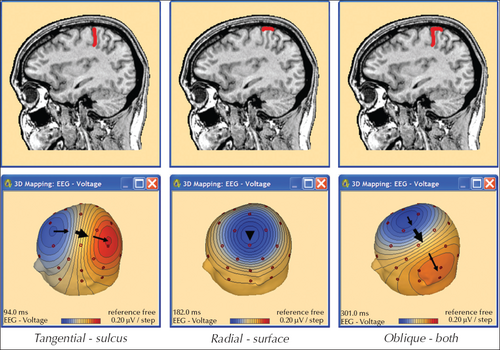

在这张图中，红色区域表示正电位，蓝色区域表示负电位。这种“偶极子”模式是等效偶极子模型的典型特征。偶极子的方向和位置决定了在头皮上观察到的电位分布。例如，位于中央沟后部的皮层源（切向偶极子）在头皮上诱发两个强极点：一个负极（前部）和一个正极（后部）。(Wiley Online Library)

因此，等效偶极子模型并非虚构，而是对大脑复杂电活动的一种简化建模方法。根据具体的研究需求，可以采用单源或多源模型。在实际应用中，常常根据数据的复杂程度和研究目标选择适当的模型。

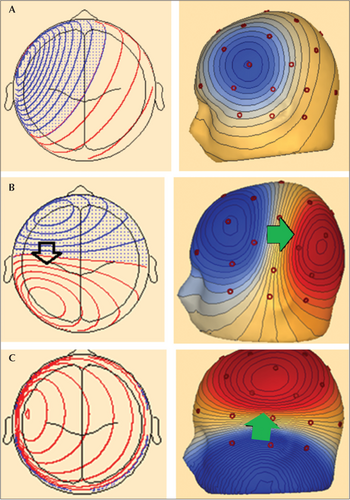

在这里插入图片描述
如果是电势差的中间，就呈现

收获

对于脑电的这个表面的eeg电势的解读，有了更直观的认识，对于癫痫一般是存在某个区域强度极高的偶极子分析情况。

传导过程的近似

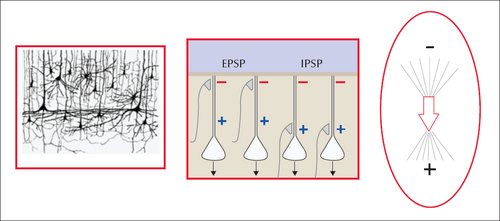

在这里插入图片描述

原文章是对电压图地形图谱的解读，非常适合阅读和学习。

在这里插入图片描述
时序的峰值变化和电压图的体现。

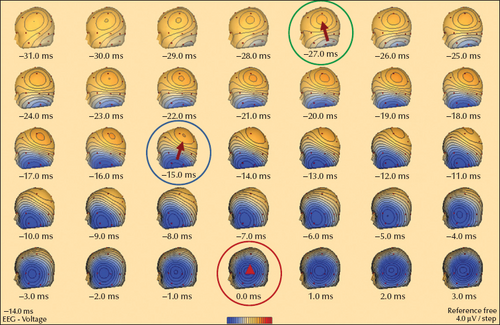

左侧颞叶区域尖峰上升斜坡期间的序列电压图。红色圆圈指示放电峰值（0 ms）时的电压图。地形图显示径向侧向颞叶活动。然而，将地形分布回溯时间，可以看到最早开始的活动（绿色圆圈，-27 ms）具有垂直定向的切向偶极地形，这与基底颞叶区域的起源相对应。随后的旋转到更极化的偶极模式（蓝色圆圈）表明颞极活动与基底活动重叠增加。在峰值时，基底和极化活动发生零交叉以反转极性，从而使径向侧向活动清晰可见。这种映射顺序是中-基底尖峰的典型例子，其起源可能在海马形成区、旁海马回和/或杏仁核区域（头皮脑电图不可见）。起始期间的尖峰活动是中隔结构传播到颞叶基底和/或极化表面，在到达侧向颞叶表面之前的活动。

电压图集

对于典型的33电极图例的展示和说明

从下面选择一个判断，后面附有溯源后的答案,有部分相关或者对称的图，可能是结果。（源网站没找到答案）

信号来源的说明：

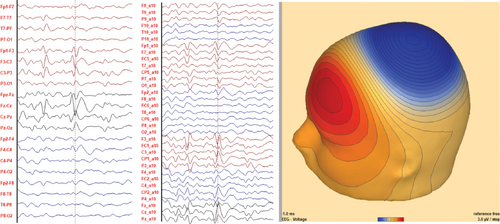

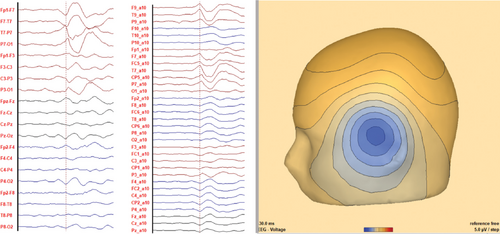

在这里插入图片描述

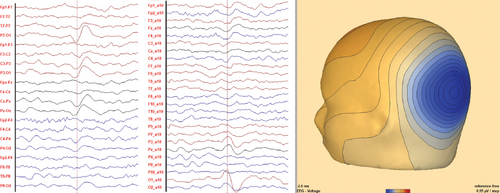

Right temporal, lateral 右侧颞叶，外侧

Right temporal, anterior-basal
右颞叶，前基底

Right insula 右岛叶

Right frontal, lateral 右额叶，外侧

按照下面的对称分析，应该是右颞叶，前基底
在这里插入图片描述

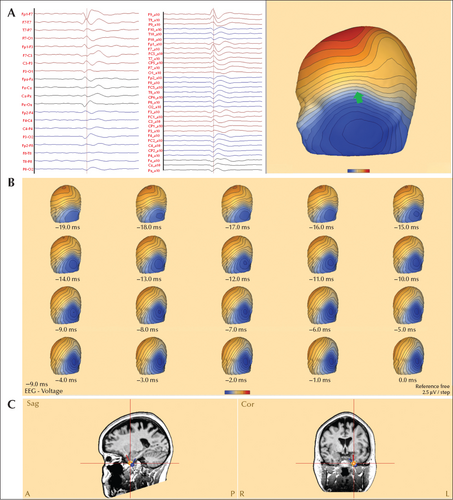

左颞上基。 (A) 最大负值：左侧前下颞叶（双香蕉形；扩展阵列中 F9 早于 F7）。最大正值：F4（最早正值：Pz）。电压图中的绿色箭头显示了-17 ms 时最陡峭的电压梯度位置。这种电压分布和垂直方向表明源位于左侧颞叶前基底区域。(B) 顺序电压图显示了尖峰上升斜坡上随时间的变化。在起始(-19 ms)时观察到垂直方向，如前图所述。这逐渐演变为在峰值(0 ms)时更径向的方向，由于活动传播到左侧前颞叶的外侧部分。© 等效电流偶极子建模表明起始源位于左侧颞叶前基底部分（红色偶极子），随后传播到极外侧区域（蓝色）。颅内记录（SEEG）显示了左侧颞叶的激惹区，基底和外侧部分的 IEDs 比内侧部分更频繁。患者接受了左侧颞叶切除术，并在术后 27 个月达到了 Engel 1 级。

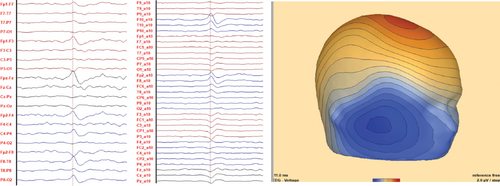

在这里插入图片描述
Left temporal, lateral 左颞叶，外侧

Left temporal, anterior-basal
左颞叶，前基底

Left insula 左岛叶

Left frontal, lateral 左额叶，外侧

在这里插入图片描述

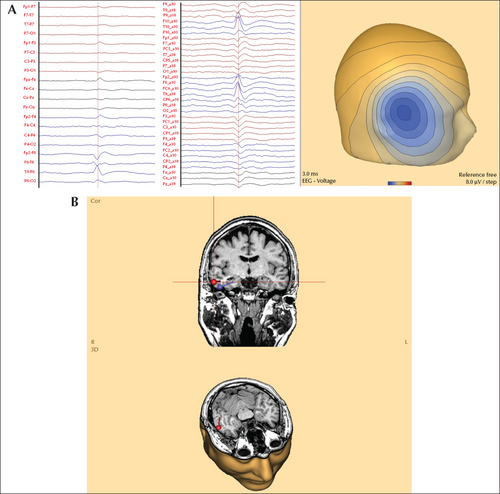

左侧颞下基底部。（A）最大负值：左侧后颞叶（T7）和枕叶（O1）。最大正值：左侧额叶（F3）。电压图中的绿色箭头显示了电压梯度最陡峭的位置。这种电压分布和近乎垂直的方向表明，源位于左侧颞叶基底部分，位于峰值负值之前。（B）等效电流偶极，表明源位于左侧颞叶后基底部分。患者接受了颞极、杏仁核和海马头前部的切除术，但没有切除源。患者术后六个月未达到无癫痫发作状态。

在这里插入图片描述
Left parietal, mesial 左顶叶，内侧

Right parietal, mesial 右顶叶，内侧

Left frontal pre-motor, parasagittal
左额叶前运动区，旁矢状线

Left insula 左岛叶
在这里插入图片描述

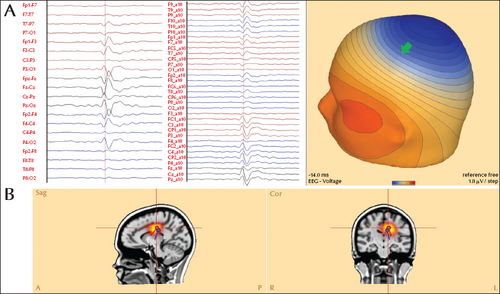

扣带回后侧皮层，左侧。(A) 在经典的“双香蕉”模型中，最大负值（相位反转）位于中线（Cz）和两侧旁矢状链（C3-P3 和 C4-P4）。尽管这表明在中央顶叶中线存在一个发生器，但侧向尚不明确。电压图显示最大负值位于顶点（Cz-Pz），并有一个正极，最大正值位于 F9。这种电压分布表明源具有斜向（负极比正极强得多）的取向。电压图中的绿色箭头显示了电压梯度最陡峭的位置。这有助于将源定位到左侧大脑半球。左侧中央顶叶源的深度很难从电压图中估计。(B) 等效电流偶极和分布式源模型表明源位于左侧扣带回皮层的后部，并由颅内记录（SEEG）证实。
