电子垃圾之涂鸦控制板
很便宜的电子垃圾，几毛钱一个，买来研究下。

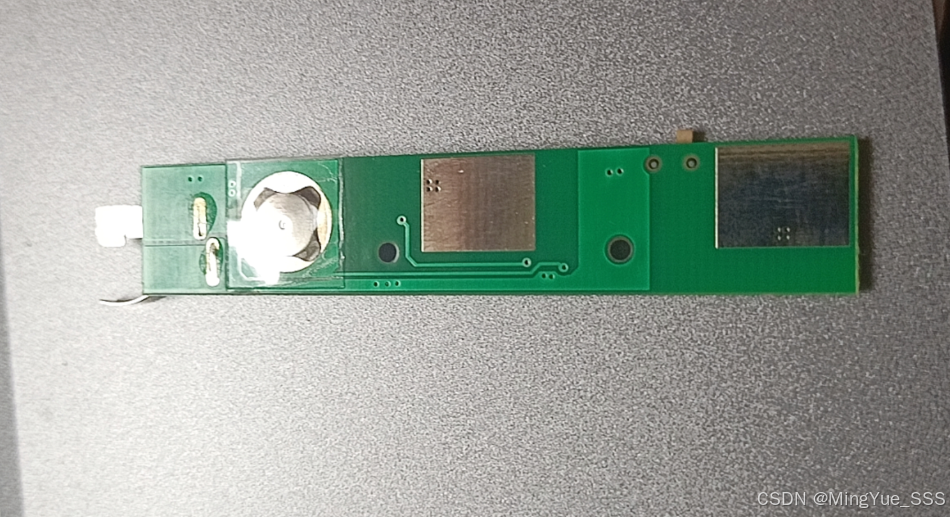

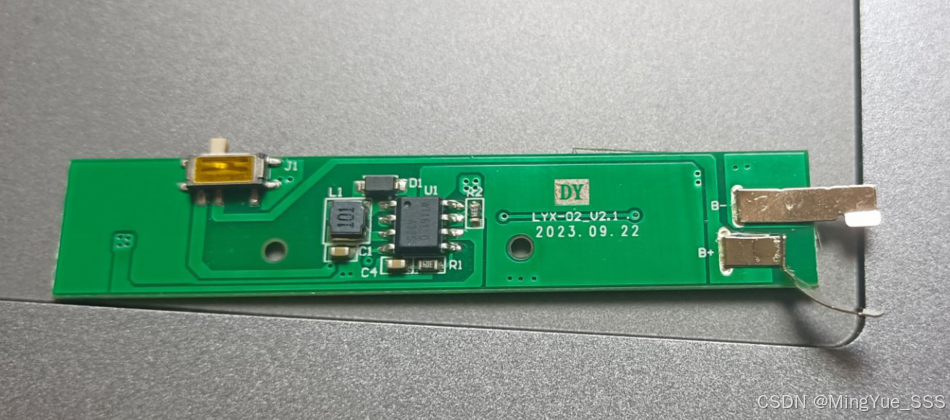

经过查找资料后得知，这是手写板上面的一个控制主板。
输入端是接入的3V纽扣电池。输出端接的是一个液晶涂鸦屏。
这个是有一个手绘笔的，但笔应该是没有相应的功能，屏幕单靠按压实现的显色。
当按键按下的时候，输出端会产生一个高压脉冲，电压最高可以达到50V，可以一瞬间把液晶屏恢复原本的样子。

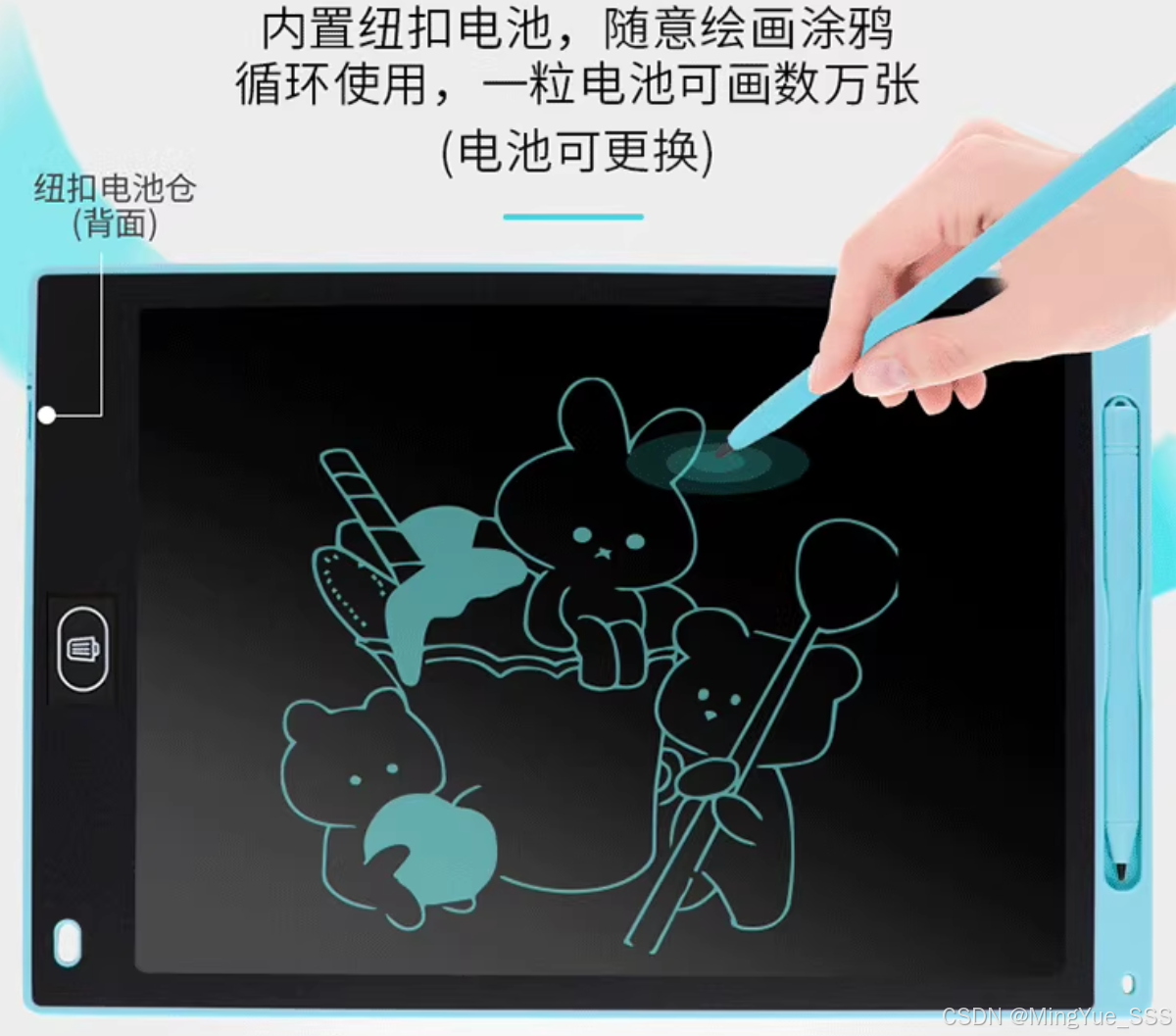

就是下面的这种产品：

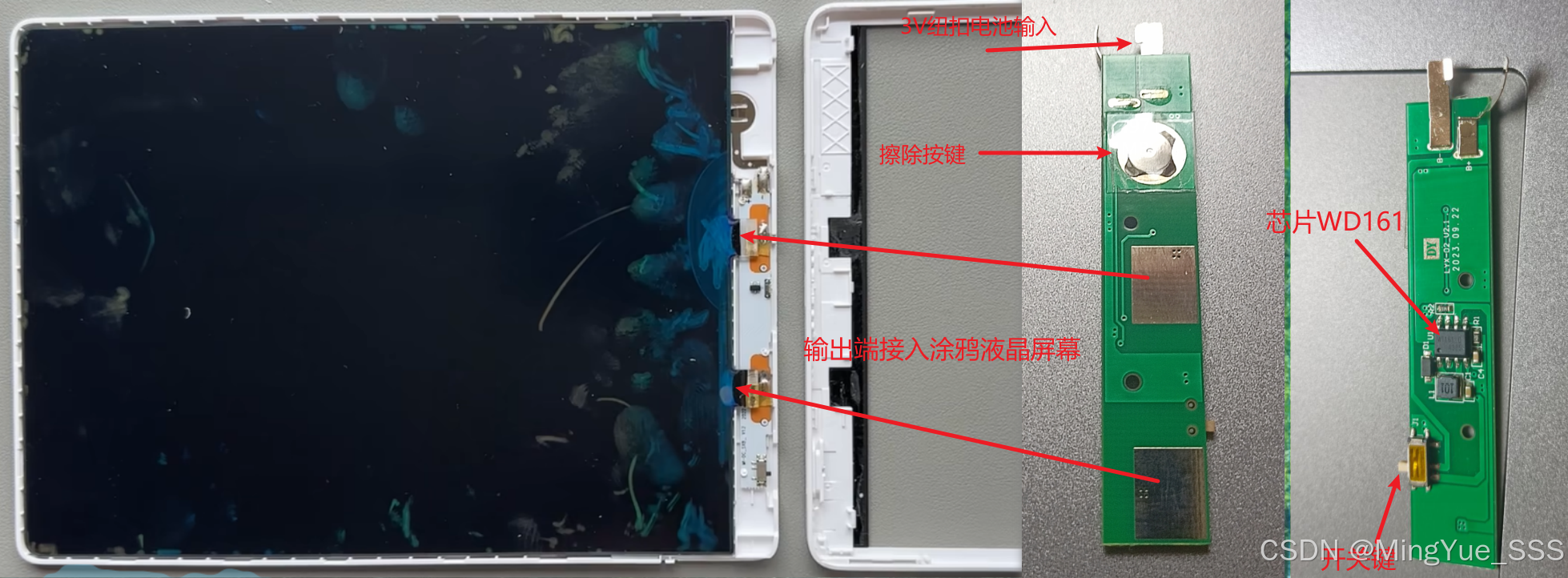

在网上找了个拆解博主的图片，整理下：

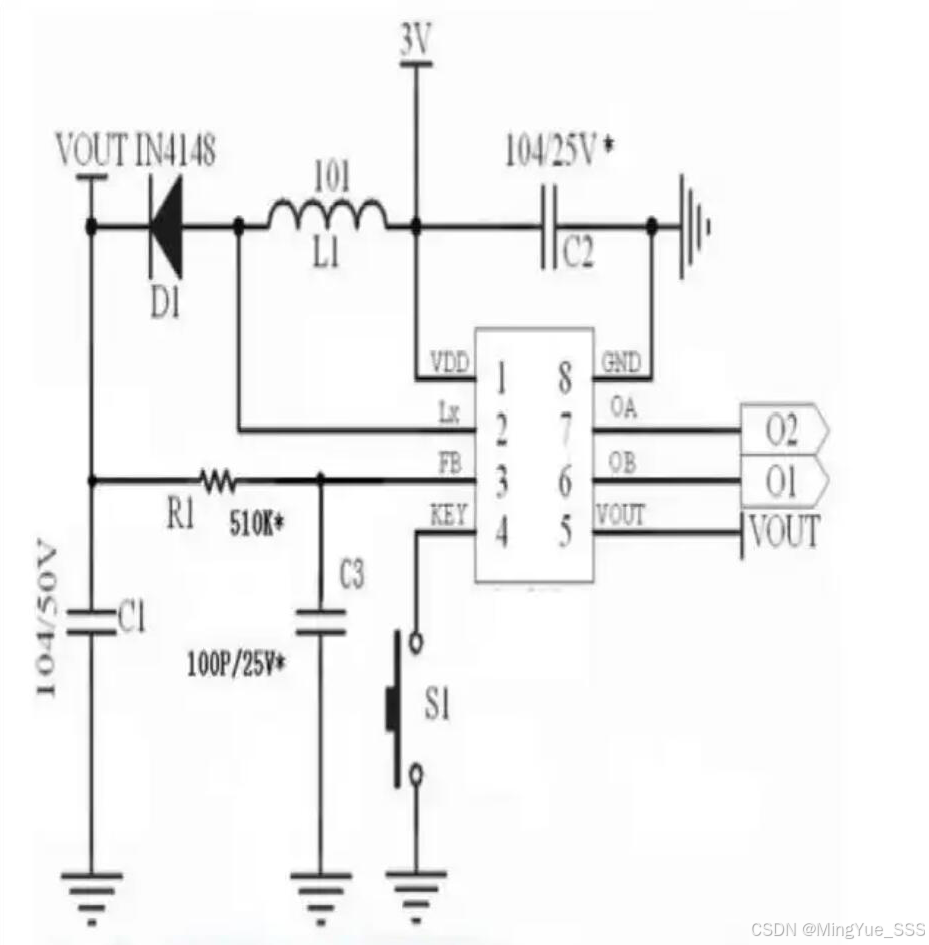

相应的原理图也在网上找了一份，没有实际测量，不清楚是否对应，仅做参考用。
发生的原理应该是电感组成的升压电路。
具体原理暂时还不了解。

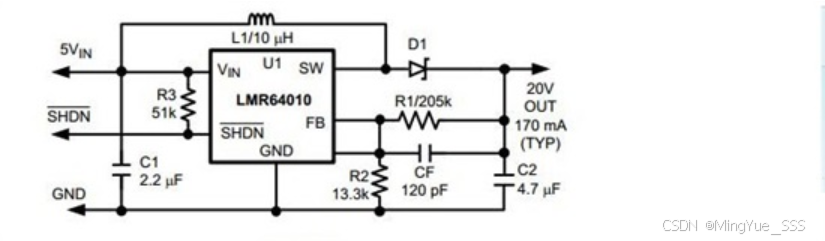

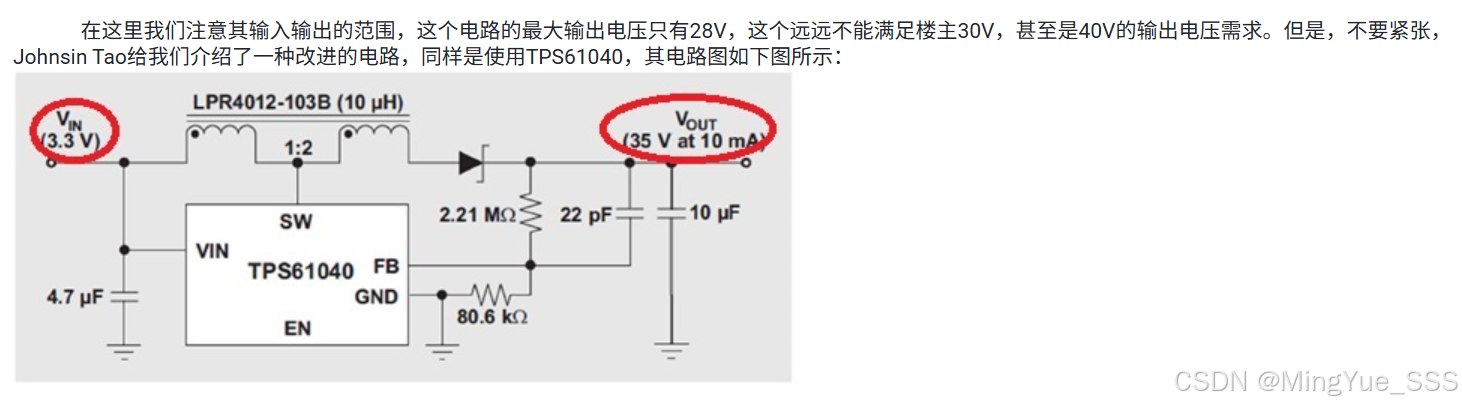

这个芯片的资料内容有些少，可以参考下其他的方案。
