ICMP协议深度解析

news 来源：原创 2025/6/13 9:26:00

1. ICMP协议基础

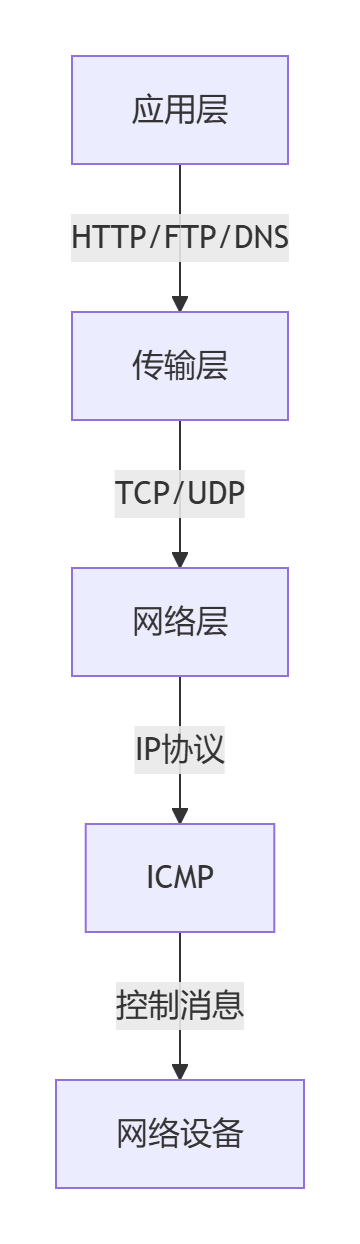

1.1 ICMP在网络栈中的位置

在这里插入图片描述

1.2 ICMP核心功能

功能类型	作用	交换机处理要点
诊断工具	Ping/Traceroute	限速处理，防止DDoS
错误报告	目标不可达/超时	精确触发条件判断
流量控制	源点抑制	现代网络中已废弃
路由优化	重定向	避免路由环路

2. ICMP报文结构详解

2.1 通用ICMP头部

// ICMP通用头部定义
typedef struct {uint8_t   type;     // 消息类型uint8_t   code;     // 消息代码uint16_t  checksum; // 校验和uint16_t  id;       // 标识符(Ping)uint16_t  seq;      // 序列号(Ping)// 不同类型有不同扩展
} icmp_header_t;

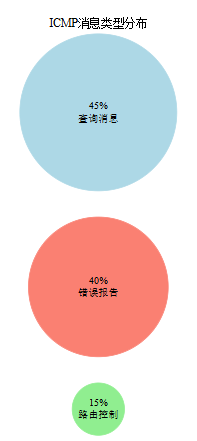

2.2 ICMP报文类型分类

在这里插入图片描述

2.3 常见消息类型

Type	Code	描述	嵌入式实现重点
0	0	Echo Reply	快速响应，限速控制
3	0-15	目标不可达	精确诊断错误原因
8	0	Echo Request	Ping请求处理
11	0-1	超时	TTL耗尽处理
5	0-3	重定向	避免路由环路
13/14	0	时间戳请求/响应	时间同步支持

3. 关键ICMP消息类型

3.1 目标不可达消息 (Type=3)

// 目标不可达消息格式
typedef struct {icmp_header_t header;  // Type=3, Code=xuint32_t unused;       // 全0uint8_t  orig_datagram[]; // 原始数据报头部+64位数据
} icmp_dest_unreach_t;

错误代码详解：

0：网络不可达（路由表缺失）
1：主机不可达（ARP失败）
2：协议不可达（协议不支持）
3：端口不可达（UDP无监听）
4：需要分片但DF置位（MTU问题）
5：源路由失败

3.2 时间超时消息 (Type=11)

typedef struct {icmp_header_t header;  // Type=11, Code=0(TTL超时)uint32_t unused;       // 全0uint8_t  orig_datagram[]; // 原始数据报头部+64位数据
} icmp_time_exceeded_t;

应用场景：

TTL值减为0
分片重组超时

4. Ping实现原理

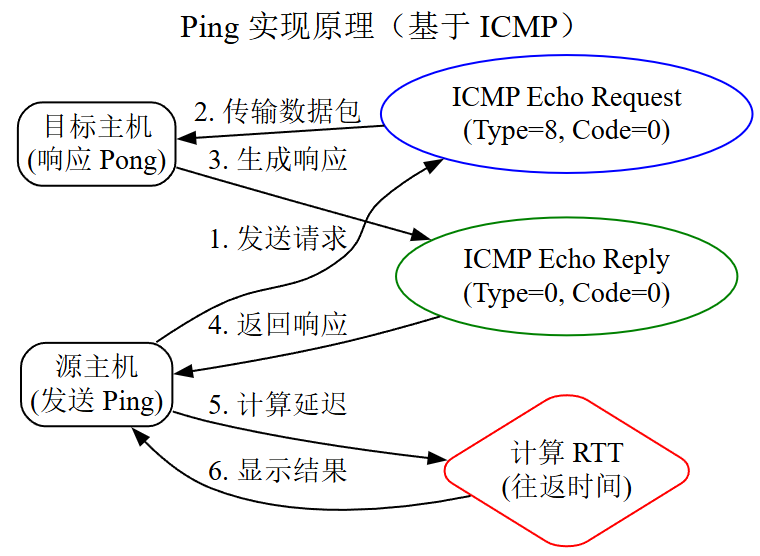

4.1 Ping工作机制

在这里插入图片描述

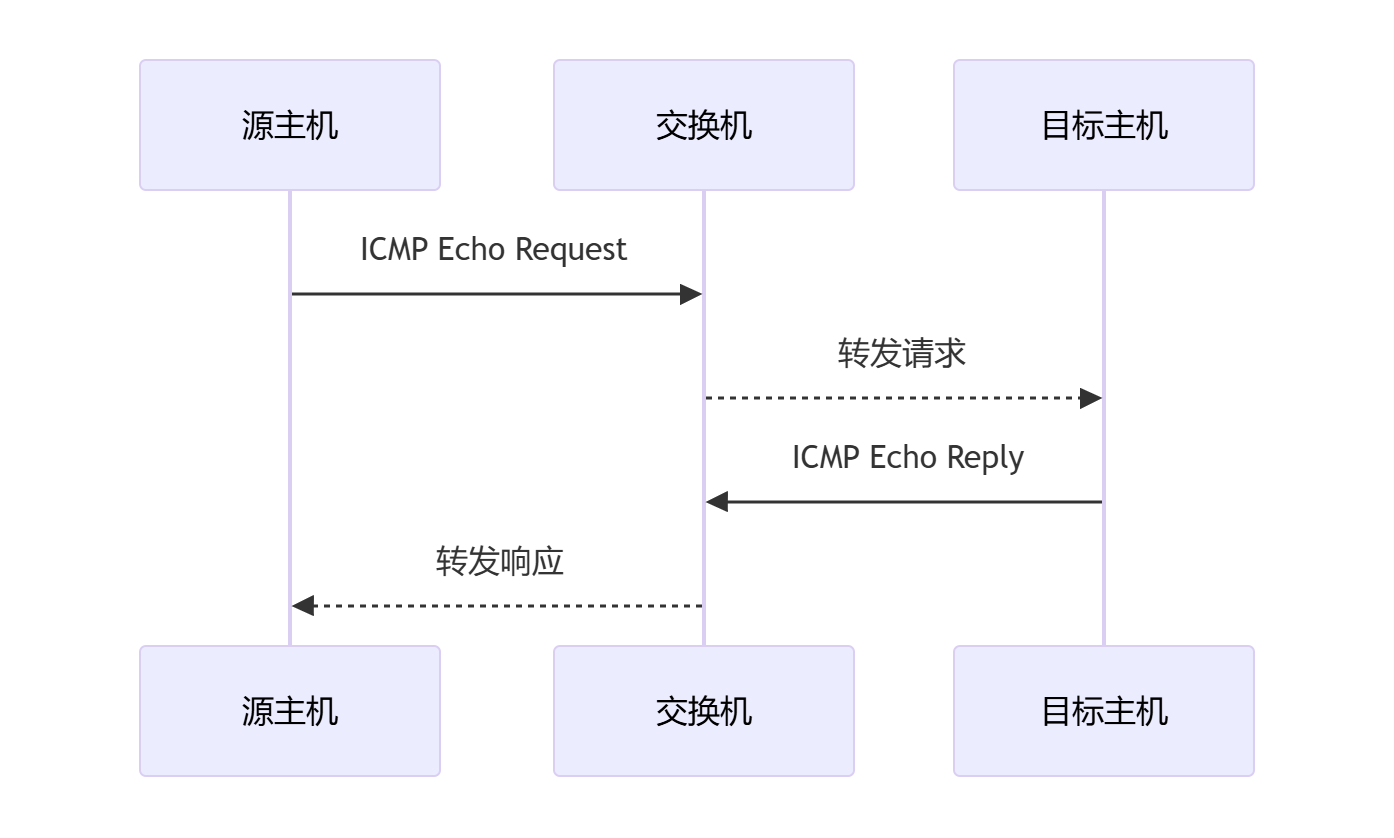

4.2参考模型

在这里插入图片描述

4.3 Ping响应处理（嵌入式C）

void process_echo_request(eth_header_t *eth, ip_header_t *ip, icmp_header_t *icmp) {// 1. 验证校验和if (icmp_checksum(icmp, ntohs(ip->tot_len) - IP_HLEN) != 0) {return; // 校验失败，丢弃}// 2. 交换源/目的IP和MACswap_ip_addresses(ip);swap_mac_addresses(eth);// 3. 修改为Echo Replyicmp->type = ICMP_ECHO_REPLY;// 4. 重新计算校验和icmp->checksum = 0;icmp->checksum = icmp_checksum(icmp, ntohs(ip->tot_len) - IP_HLEN);// 5. 通过原始端口发送phy_tx(eth->ifindex, eth);
}

5. Traceroute机制

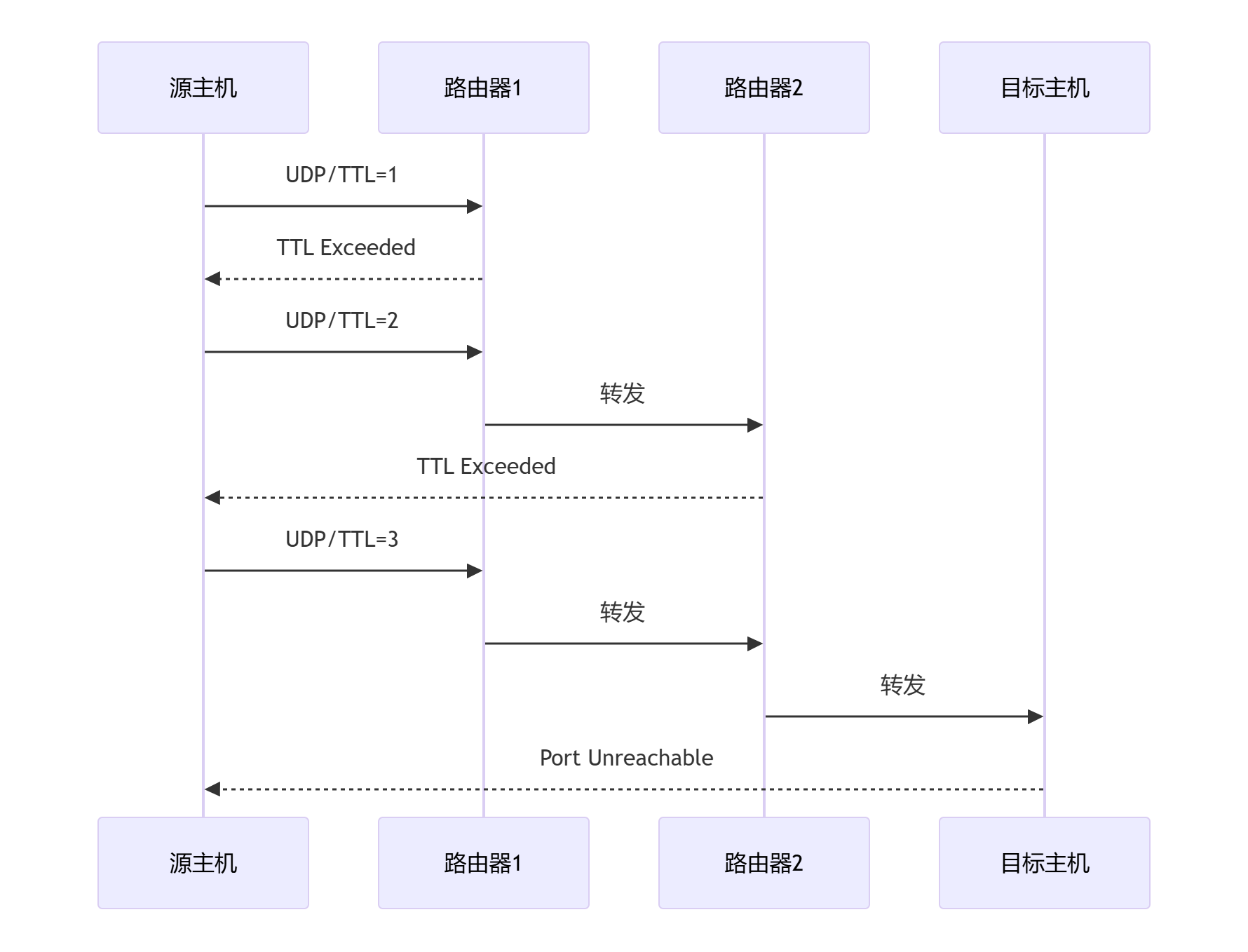

5.1 Traceroute实现原理

在这里插入图片描述

5.2Traceroute 工作机制详解

Traceroute 是一种网络诊断工具，用于探测数据包从源主机到目标主机所经过的路由路径。它通过发送特殊的探测包并分析返回的 ICMP 或 UDP 响应，逐步发现路径上的每一跳（hop）。

5.3. Traceroute 的核心原理

Traceroute 利用 IP 数据包的 TTL（Time To Live）字段 和 ICMP 超时消息 来探测路径上的每一台路由器。

TTL（Time To Live）：IP 数据包的生存时间，每经过一个路由器，TTL 减 1。当 TTL=0 时，路由器会丢弃该数据包，并返回一个 ICMP Time Exceeded 消息。
UDP/ICMP 探测：Traceroute 可以发送 UDP 包（Unix/Linux） 或 ICMP Echo Request（Windows 的 tracert） 来触发响应。

5.4 Traceroute 的工作步骤

（1）发送初始探测包

Traceroute 首先发送一个探测包（UDP 或 ICMP），并设置 TTL=1。
第一个路由器（通常是本地网关）收到后，TTL 减 1 变为 0，于是丢弃该包，并返回 ICMP Time Exceeded 消息。
Traceroute 记录该路由器的 IP 地址和往返时间（RTT）。

（2）逐步增加 TTL

接下来，Traceroute 发送 TTL=2 的探测包，该包会到达第二个路由器后被丢弃，并返回 ICMP 超时消息。
重复此过程，每次 TTL 加 1，直到数据包到达目标主机。

（3）目标主机响应

当探测包到达目标主机时：
- 如果使用 UDP：目标主机可能会返回 ICMP Port Unreachable（因为 UDP 端口通常不可达）。
- 如果使用 ICMP Echo Request：目标主机返回 ICMP Echo Reply（Windows tracert 默认方式）。
收到目标主机的响应后，Traceroute 终止探测。

5.5. Traceroute 的两种实现方式

方式	协议	触发响应机制	适用系统
UDP Traceroute	UDP（高端口号）	目标主机返回 ICMP Port Unreachable	Linux/Unix/macOS
ICMP Traceroute	ICMP Echo Request	目标主机返回 ICMP Echo Reply	Windows (`tracert`)

5.6 TTL超时处理（嵌入式）

void ip_ttl_check(ip_header_t *ip) {// TTL减1ip->ttl--;if (ip->ttl == 0) {// 生成ICMP超时消息send_icmp_time_exceeded(ip, ICMP_TIMEOUT_TRANSIT, // Code=0 传输中超时ifindex);}
}

6. 交换机ICMP处理架构

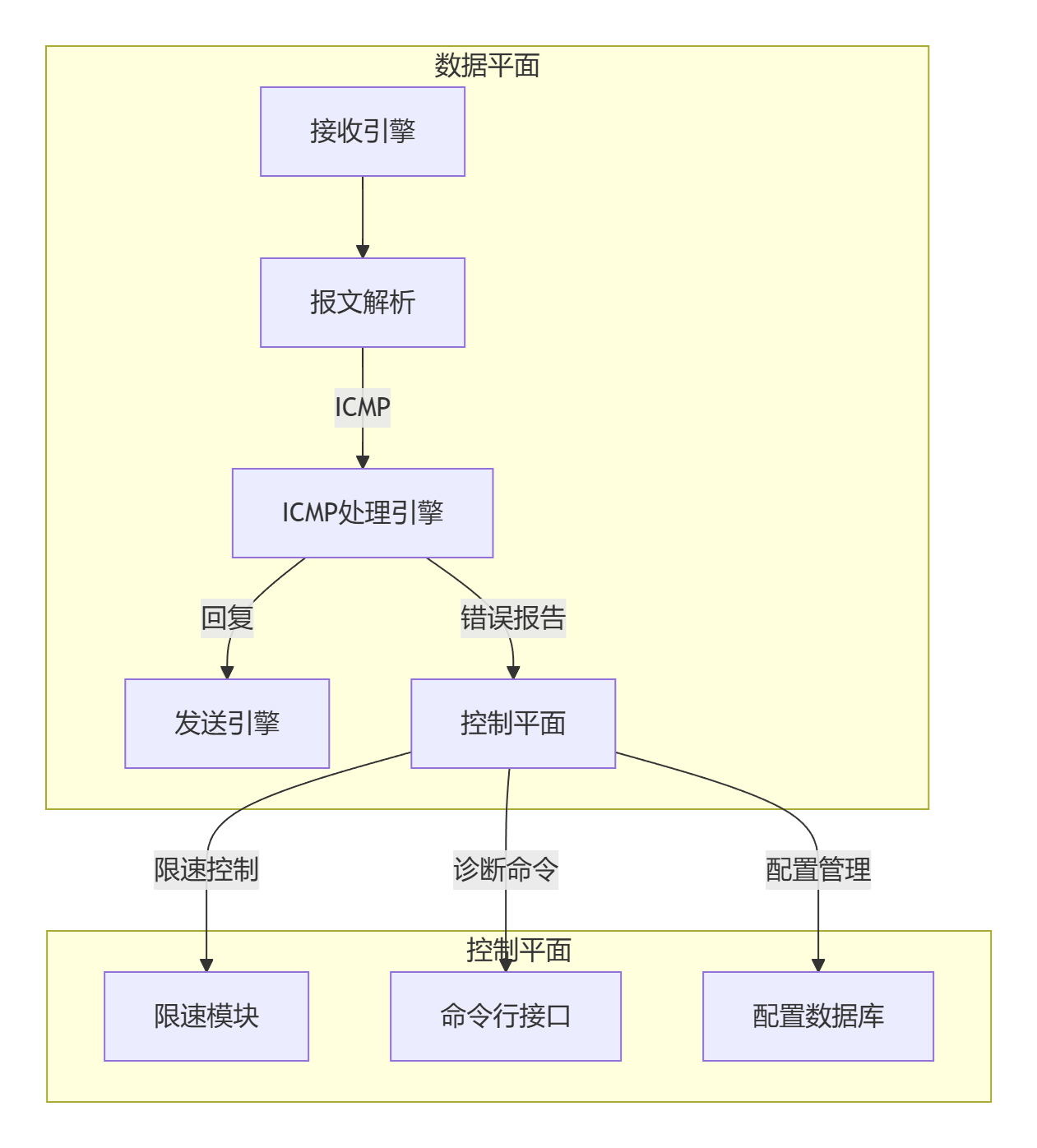

6.1 嵌入式处理架构

在这里插入图片描述

6.2 ICMP处理流水线

void icmp_packet_handler(eth_header_t *eth, ip_header_t *ip) {// 1. 限速检查if (rate_limit_exceeded(ip->src_addr)) {return;}icmp_header_t *icmp = (icmp_header_t*)(ip + 1);// 2. 分类处理switch (icmp->type) {case ICMP_ECHO_REQUEST:handle_echo_request(eth, ip, icmp);break;case ICMP_TIMESTAMP_REQUEST:handle_timestamp_request(eth, ip, icmp);break;default: // 其他类型转控制平面cpu_queue_packet(eth, ip);}
}

7. 嵌入式C语言实现

7.1 ICMP校验和计算

uint16_t icmp_checksum(void *data, size_t len) {uint32_t sum = 0;uint16_t *ptr = (uint16_t*)data;// 计算16位字的和for (len >>= 1; len > 0; len--) {sum += *ptr++;if (sum & 0xFFFF0000) {sum = (sum & 0xFFFF) + (sum >> 16);}}// 处理奇数长度情况if (data[len] & 1) {sum += *(uint8_t*)ptr;}return (uint16_t)~sum;
}

7.2 目标不可达响应

void send_icmp_unreachable(ip_header_t *orig_ip, uint8_t code, uint8_t ifindex) {// 1. 分配缓冲区（原始IP头+8字节）uint16_t orig_hlen = IP_HLEN(orig_ip);uint16_t packet_len = sizeof(eth_header_t) + IP_HLEN + sizeof(icmp_dest_unreach_t) + orig_hlen + 8;pkt_buf_t *pkt = alloc_pkt_buffer(packet_len);// 2. 构建以太头eth_header_t *eth = pkt->data;memcpy(eth->dmac, orig_ip->src_mac, ETH_ALEN);memcpy(eth->smac, get_interface_mac(ifindex), ETH_ALEN);eth->eth_type = htons(ETH_P_IP);// 3. 构建IP头ip_header_t *ip = (ip_header_t*)(eth + 1);ip_init_header(ip, ICMP_PROTO, packet_len - ETH_HLEN);ip->src_addr = get_interface_ip(ifindex);ip->dst_addr = orig_ip->src_addr;// 4. 构建ICMP消息icmp_dest_unreach_t *unreach = (icmp_dest_unreach_t*)(ip + 1);unreach->header.type = ICMP_DEST_UNREACH;unreach->header.code = code;unreach->header.checksum = 0;unreach->header.unused = 0;// 5. 包含原始数据报memcpy(unreach->orig_datagram, orig_ip, orig_hlen + 8);// 6. 计算校验和unreach->header.checksum = icmp_checksum(unreach, sizeof(icmp_dest_unreach_t) + orig_hlen + 8);// 7. 发送报文phy_tx(ifindex, pkt);
}

8. 硬件加速优化

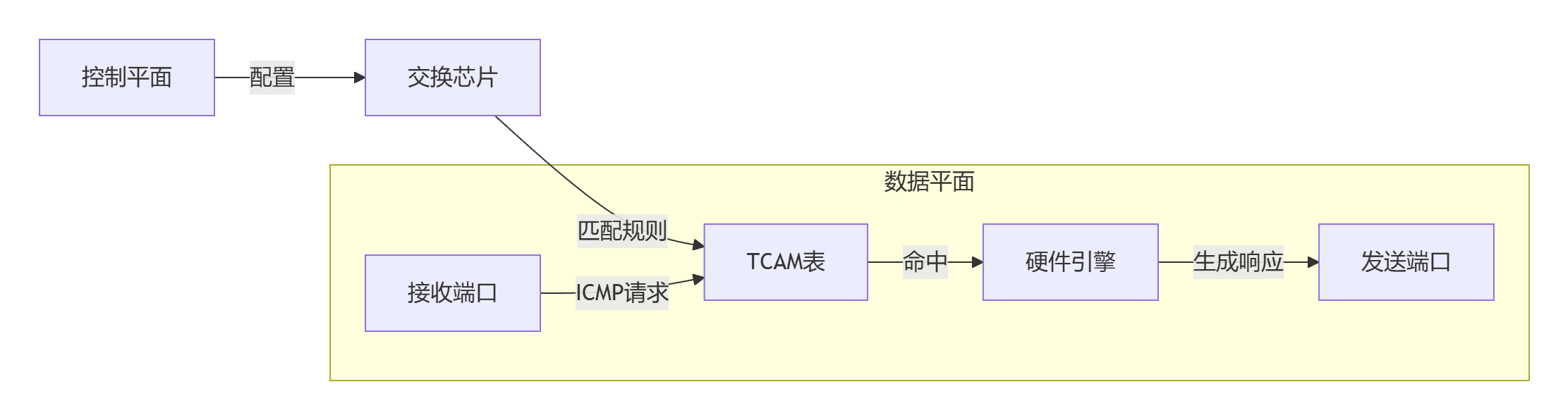

8.1 Ping响应硬件卸载

在这里插入图片描述

8.2 TCAM规则配置

// Ping响应硬件加速规则
void configure_ping_acceleration(void) {tcam_entry_t entry = {.match_value = {0x08, 0x00,                   // IPv40x00,                          // IP TOS0x45, 0x00,                    // IPv4标识0x01,                          // ICMP TypePROTO_ICMP                     // ICMP协议},.match_mask = {0xFF, 0xFF,                    // 匹配IPv40x00,                          // TOS任意0xFF, 0xFF,                    // 匹配总长度高位0xFF,                          // 匹配ICMP Type=8PROTO_MASK                     // 匹配协议ICMP},.action = ACTION_RESPOND_PING,     // 硬件Ping响应.priority = 10                     // 高优先级};asic_tcam_add_entry(TCAM_L3, &entry);
}

9. 安全防护机制

9.1 ICMP限速实现

// 基于令牌桶的ICMP限速
typedef struct {uint32_t tokens;         // 当前令牌数uint32_t last_time;      // 上次补充时间uint32_t rate;           // 令牌补充速率（令牌/秒）uint32_t burst;          // 桶容量
} rate_limit_bucket;int allow_icmp_response(uint32_t src_ip) {rate_limit_bucket *bucket = get_bucket(src_ip);uint32_t now = get_jiffies();// 计算新令牌uint32_t elapsed = now - bucket->last_time;uint32_t new_tokens = elapsed * bucket->rate / 1000;// 更新桶状态bucket->tokens = MIN(bucket->tokens + new_tokens, bucket->burst);bucket->last_time = now;if (bucket->tokens >= 1) {bucket->tokens--;return 1; // 允许响应}return 0; // 限流
}

9.2 ICMP安全策略

攻击类型	防护措施	嵌入式实现
Ping洪水	源IP限速	令牌桶限速器
Smurf攻击	禁用定向广播	接口配置关闭
Traceroute扫描	TTL过滤	ACL策略
重定向攻击	忽略重定向	配置选项

10. 调试与故障排查

10.1 ICMP诊断命令

void icmp_debug_stats(void) {printk("ICMP Statistics:\n");printk("  Echo Requests: %u\n", icmp_stats.echo_req);printk("  Echo Replies: %u\n", icmp_stats.echo_rep);printk("  Dest Unreach: %u\n", icmp_stats.dest_unreach);printk("  Time Exceeded: %u\n", icmp_stats.time_exceeded);printk("  Rate Limited: %u\n", icmp_stats.rate_limited);
}// 详细的ICMP类型统计
void icmp_type_stats(void) {printk("ICMP Type Breakdown:\n");for (int i = 0; i < 256; i++) {if (type_stats[i] > 0) {printk("  Type %3d: %u packets\n", i, type_stats[i]);}}
}

10.2 常见故障排除

问题现象	可能原因	解决方案
Ping无响应	限速触发	`show icmp stats`查看限速统计
Traceroute不通	TTL过滤	检查ACL和防火墙规则
间歇性丢包	QoS配置	检查ICMP优先级设置
目标不可达误报	路由缺失	`show fib`验证路由表
响应延迟大	CPU过载	启用硬件加速

11. 工业应用实践

11.1 工业网络监测方案

在这里插入图片描述

11.2 嵌入式实现优化

// 工业设备状态监测
void device_monitoring_task(void) {uint32_t targets[] = {PLC_IP, HMI_IP, SCADA_IP};for (int i = 0; i < sizeof(targets)/sizeof(uint32_t); i++) {// 发送Ping请求send_ping_request(targets[i]);// 设置超时定时器start_response_timer(i, PING_TIMEOUT);}
}// Ping响应回调
void ping_response_handler(uint32_t ip, uint32_t rtt) {if (rtt > MAX_INDUSTRIAL_RTT) {log_warning("High latency to %s: %dms", ip2str(ip), rtt);}cancel_response_timer(ip);
}

11.3 工业协议栈配置

void configure_industrial_icmp(void) {// 1. 启用Ping响应icmp_enable_response(true);// 2. 配置工业级时间参数set_icmp_timeout(INDUSTRIAL_TIMEOUT);// 3. 关键设备白名单add_icmp_whitelist(PLC_IP);add_icmp_whitelist(HMI_IP);add_icmp_whitelist(SCADA_IP);// 4. 启用硬件加速enable_hw_ping_accel(true);// 5. 设置工业级QoS优先级set_qos_for_icmp(INDUSTRIAL_PRIORITY);
}

总结：嵌入式开发最佳实践

分层处理：数据平面快速处理，控制平面复杂逻辑
安全优先：实施严格的限速和过滤机制
硬件卸载：对频繁操作（如Ping）使用硬件加速
资源优化：使用高效的算法和数据结构
工业加固：针对工业环境特别优化
诊断友好：提供详细统计和调试接口

// ICMP模块初始化
