《TCP/IP协议卷1》第14章 DNS：域名系统

什么 是 DNS？DNS 有什么用？DNS 如何实现的，过程是什么？

引言

• 定义与作用：DNS是用于TCP/IP应用程序的分布式数据库，提供主机名字和IP地址转换以及电子邮件选路信息。分布式指Internet上单个站点不拥有所有信息，各站点保留自身信息数据库，通过客户 - 服务器程序供其他系统查询。
• 应用访问方式：应用通过地址解析器访问DNS。在Unix主机中，解析器主要通过gethostbyname(3)和gethostbyaddr(3)函数工作，在将主机名转换为IP地址（用于TCP连接或UDP数据报发送 ）以及反向转换中起作用。解析器是应用程序一部分，与操作系统内核中的TCP/IP协议族不同。

DNS基础

• 名字空间结构：DNS名字空间类似Unix文件系统，呈层次结构。每个结点有最长63个字符的标识，树根是无标识的特殊结点，命名标识不区分大小写。域名由从结点到最高层的域名串连而成，以“.”分隔。以“.”结尾的域名是绝对域名（FQDN ） ，否则为不完全域名。
• 顶级域名分类

• • arpa：用于地址到名字转换的特殊域。
  • 7个3字符普通域：如com（商业组织 ）、edu（教育机构 ）等，一般认为主要用于美国组织机构，但许多非美国组织也会使用。

• 2字符国家域：基于ISO3166定义的国家代码，用于各个国家。许多国家的二级域有类似普通域的结构划分，如.ac.uk（英国研究机构 ）、.co.uk（英国商业机构 ） 。
• 区域（zone）概念：独立管理的DNS子树，常见为二级域，如noao.edu 。二级域常划分为更小区域，类似Unix文件系统从逻辑到物理磁盘分区的划分。一旦区域授权机构被委派，它负责向区域内新系统提供名字服务器，新系统加入时需申请域名和IP地址并添加到名字服务器数据库。
• 名字服务器：负责一个或多个区域，主名字服务器从磁盘文件调入区域所有信息，辅助名字服务器从主服务器调入信息（区域传送 ） 。新主机加入区域时，区域管理者更新主名字服务器配置文件，辅助名字服务器定时向主服务器询问新数据。名字服务器需与其他名字服务器联系，所有主名字服务器都要知道根服务器IP地址，根服务器知道二级域中授权名字服务器的IP地址，处理请求时，名字服务器与根服务器联系，根服务器指引其与相关名字服务器联系。
• 超高速缓存特性：名字服务器收到主机名到IP地址映射信息时，会存放在高速缓存中，后续相同映射请求可直接使用缓存结果，无需通过其他服务器查询。

14.3 DNS的报文格式

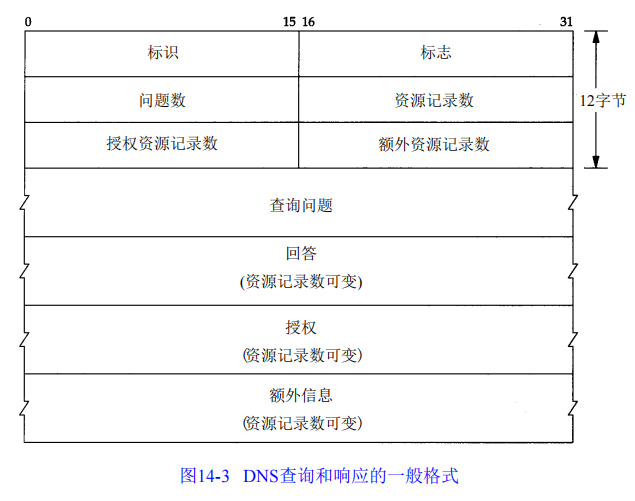

1. 总体格式：DNS定义了用于查询和响应的报文格式，由12字节长的首部和4个长度可变的字段组成。12字节首部包含标识字段（客户程序设置，服务器返回结果用于匹配响应与查询 ）和16 bit标志字段（划分为多个子字段 ） 。

1. 标志字段子字段含义

• • QR：1 bit字段，0表示查询报文，1表示响应报文。
  • opcode：4 bit字段，通常值为0（标准查询 ），还有1（反向查询 ）、2（服务器状态请求 ）等其他值。
  • AA：1 bit标志，“授权回答”，该名字服务器是授权于该域的。
  • TC：1 bit字段，“可截断的”，使用UDP时，应答总长度超512字节只返回前512字节。
  • RD：1 bit字段，“期望递归”，能在查询中设置，名字服务器支持递归查询则在响应中返回。若未授权回答，返回能解答查询的其他名字服务器列表（迭代查询 ） 。
  • RA：1 bit字段，“可用递归”，名字服务器支持递归查询则在响应中设置为1 。
  • 随后3 bit字段：必须为0。
  • rcode：4 bit返回码字段，通常0（没有差错 ）、3（名字差错，仅从授权名字服务器返回，表明查询域名不存在 ） 。
  • 后续4个16 bit字段说明后面4个变长字段包含的条目数，查询报文问题数通常是1，其他3项为0；应答报文回答数至少是1 。

1. DNS查询报文中的问题部分

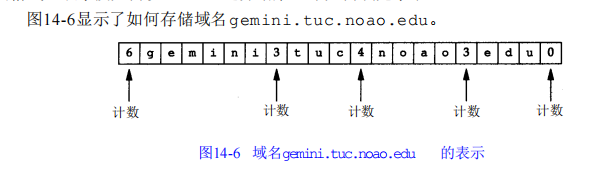

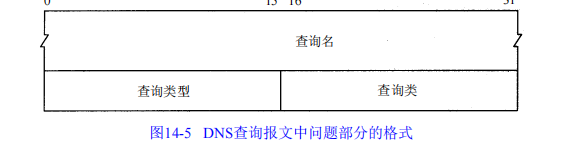

• • 格式：每个问题格式包含查询名、查询类型、查询类。查询名是要查找的名字，由一个或多个标识符序列组成，每个标识符以首字节计数值说明后续标识符字节长度，名字以最后字节为0结束，长度为0的标识符是根标识符，计数字节值为0 - 63 ，最高两比特为1（192 - 255 ）用于压缩格式 。

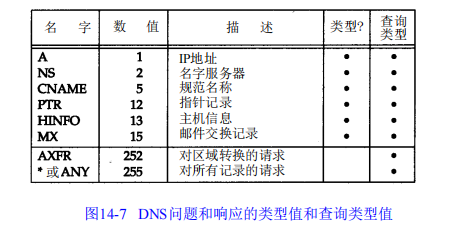

  • 查询类型：约20个不同类型值，常用的A类型表示期望获得查询名的IP地址，PTR查询请求获得一个IP地址对应的域名（指针查询 ） 。还有NS（名字服务器 ）、CNAME（规范名称 ）等类型 。
  • 查询类：通常是1，指互联网地址，某些站点也支持其他非IP地址 。

14.3.2 DNS响应报文中的资源记录部分

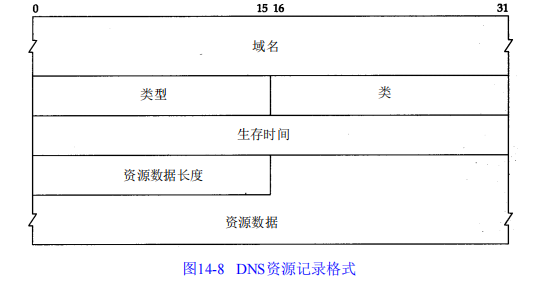

1. 资源记录格式：DNS响应报文中的回答字段、授权字段和附加信息字段，均采用资源记录（RR）格式。其包含以下字段：

• • 域名：资源数据对应的名字，格式与查询名字段格式相同。
  • 类型：说明RR的类型码，与查询类型值相同。
  • 类：通常为1，代表Internet数据。
  • 生存时间：客户程序保留该资源记录的秒数，通常值为2天。
  • 资源数据长度：说明资源数据的数量。
  • 资源数据：格式依赖于类型字段的值，如类型1（A记录）的资源数据是4字节的IP地址 。

14.4 一个简单的例子

1. 示例场景：在sun主机上运行Telnet客户程序远程登录到gemini主机，并连接daytime服务器（命令为sun % telnet gemini daytime ） 。此过程中，sun主机的名字解析器会与位于noao.edu（140.252.1.54 ）的名字服务器交互，以获取gemini.tuc.noao.edu的IP地址。
2. 相关配置文件：sun主机上的/etc/resolv.conf文件配置名字解析器行为。nameserver行给出主名字服务器IP地址（140.252.1.54 ） ，domain行设置默认域名（tuc.noao.edu ） ，若待查域名非完全合格域名，默认域名会加到待查名后。
3. 报文交互过程

• • 查询报文：名字解析器向名字服务器发送UDP数据报进行查询。第1行输出表明查询源IP为140.252.1.29，目的IP为140.252.1.54，源端口号1447，目的端口号53（知名端口 ） 。查询类型为A（期望获得IP地址 ） ，待查名字为gemini.tuc.noao.edu ，报文总长度37字节，包含12字节首部、用于查询类型和查询类的4字节等，无填充数据。
  • 响应报文：名字服务器返回响应。第2行输出中，I*表示标识字段，星号表示设置AA标志（授权回答，该服务器是noao.edu域的主域名服务器，回答在该域内可信 ） 。2/0/0表示响应报文中回答资源记录数为2，授权RR和附加信息RR数均为0 。回答类型为A，值为140.252.1.11 。

1. 知识点总结

• • 名字解析器与服务器交互：展示了名字解析器在建立网络连接前，通过与名字服务器通信获取目标主机IP地址的过程。
  • DNS报文格式应用：体现了DNS查询和响应报文中各字段（如标识、标志、查询类型、资源记录等 ）在实际交互中的使用和含义。
  • 配置文件作用：说明了/etc/resolv.conf文件对名字解析器配置（如指定名字服务器、设置默认域名 ）的重要性。

14.4 一个简单的例子（续）

1. 多接口主机与多个回答：gemini是多接口主机，所以查询会得到两个IP地址。公开程序host可将查询传递给名字服务器并显示结果，使用host gemini.tuc.noao.edu A ，能看到两个IP地址140.252.1.11和140.252.3.54 。当名字服务器和发出请求的主机位于相同网络（或子网 ）时，BIND会优先显示相同网络的地址。
2. 路由与IP地址替换：使用traceroute工具发现从子网140.252.1到140.252.3的正常路由不经过gemini主机，而是经过连接两个网络的另一个路由器。若将IP地址（140.252.3.54 ）来访问gemini主机，部分网络需额外跳数。可通过SNMP查看路由器路由表来研究替换路由的可行性。
3. nslookup工具：多数DNS实现包含的程序，用于查询DNS相关信息，[Albitz and Liu 1992]的第10章详细介绍了其使用方法。
4. dig工具：“域名Internet搜索（Domain Internet Groper）”程序，是查询DNS服务器的公开工具，可向合适名字服务器发送查询诊断含义不清的域名，并对返回结果进行简单分析，附录F有获取该程序的详细介绍。
5. DNS报文的压缩与UDP数据长度

• • 查询结果的UDP数据长度为69字节，原因一是返回结果包含查询问题；二是域名gemini.tuc.noao.edu出现三次，为避免重复采用压缩方式。压缩时，当计数字节最高两位设为11 ，表示是16 bit指针，指针剩下14 bit说明在DNS报文中标识符所在位置（起始位置由标识字段非第一字节起算 ） 。

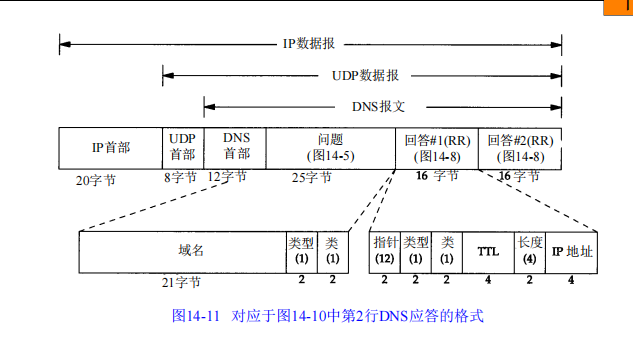

  • 图14 - 11展示了DNS应答格式，重申了IP首部和UDP首部封装情况，明确了问题部分域名中标识符计数字节，回答中的指针值为12表示从DNS首部开始偏移量。

14.5 指针查询

1. 原理：指针查询是给定一个IP地址，返回与之对应的域名。通过in - addr.arpa域实现，当组织获得DNS域名空间授权（如noao.edu ） ，也获得对应IP地址的in - addr.arpa域名空间授权。IP地址在DNS树中的表示是从网络号开始依次写出字节，且DNS名字自树底部逐步向上书写，如IP地址140.252.13.33对应的DNS名字为33.13.252.140.in - addr.arpa 。
2. 举例

• • 使用host程序结合tcpdump进行指针查询观察。在sun主机运行host 140.252.13.34 ，host程序自动产生指针查询。tcpdump输出显示，第1行标识查询，期望递归标志设为1 ，查询类型为PTR，数据包含DNS报文首部、域名标识符和查询类型字节。第2行是响应，RR类型为PTR，资源数据包含对应域名svr4.tuc.noao.edu 。
  • 名字解析器传递给名字服务器的指针查询是域名34.13.252.140.in - addr.arpa ，而非32 bit的IP地址。

1. 主机名检查：当主机收到客户的UDP数据报或TCP连接请求时，能获取客户IP地址和端口号。部分服务器（如Rlogin服务器 ）不仅需客户IP地址获取指针记录，还需向DNS询问该IP地址对应的域名，并检查返回地址与收到数据中的源IP地址是否匹配，以防止.rhosts文件（仅含主机名，无IP地址 ）被伪造。使用gethostbyaddr函数可实现从IP地址获取对应名字，编程时需注意相关问题。 例如在SunOS 4.13名字解析器库的例子中，调用gethostbyaddr获取IP地址对应名字时，tcpdump捕获到名字解析器自动对第1行预期的指针查询和第2行显示的IP地址进行两个回答记录查询。若两个地址中无匹配输入参数的地址，函数会向系统日志发送报文并返回差错。

14.6 资源记录

1. A记录：定义一个IP地址，存储32 bit的二进制数，用于将主机名映射到IP地址。
2. PTR记录：用于指针查询，将IP地址看作in - addr.arpa域下的一个域名（标识字符串 ） ，实现从IP地址到域名的反向映射。
3. CNAME记录：表示“规范名字（canonical name ）” ，用于给服务器设置别名，系统提供易于记忆的别名，实际规范名通过别名可查到。如gated.cornell.edu是别名，规范名为COMET.CIT.CORNELL.EDU ，使用host -t cname gated.cornell.edu可查询。
4. HINFO记录：表示主机信息，包括主机CPU和操作系统的两个字符串，提供主机基本信息，但并非所有站点都提供。如host -t hinfo sun ，可显示sun主机的相关信息为Sun - 4/25和SunOS 4.1.3 。
5. MX记录：邮件交换记录，应用于多种场景。如未连入Internet的站点将邮件转发到连入Internet的站点；通过一种协议无法到达目的主机时，将邮件传送到替代主机；允许机构提供他人发送邮件的虚拟主机；防止防火墙限制外部与内部主机的连接。每个MX记录有16 bit的整数值（优先值 ） ，邮件处理器按优先值从小到大顺序使用MX记录。如host -t mx foo.com ，可查询到foo.com的MX记录为relay1.UU.NET和relay2.UU.NET 。
6. NS记录：指定区域的授权名字服务器，由域名表示（符号串 ） ，用于标识负责某个域名区域的名字服务器。

14.7 高速缓存

1. 缓存维护与作用：名字服务器维护高速缓存，减少Internet上DNS通信量。应用中的名字解析器不总处于工作状态，由名字服务器维护缓存，在其工作时起作用，且其他主机可共享缓存，提高查询效率。
2. 实验设置与操作
3. 配置修改：在sun主机上，从名字解析器文件/etc/resolv.conf中删除nameserver行，留下domain行，使名字解析器使用本地主机上的名字服务器。
4. 查询过程及分析

• • • 执行host ftp.uu.net ，tcpdump输出显示名字服务器与根名字服务器nsl.nic.ddn.mil联系进行A类型查询。根名字服务器返回的响应不含资源记录，含授权资源记录和附加信息资源记录，且未设置期望递归标志（RA ） 。
    • 名字服务器与授权名字服务器ns.uu.net联系，设置期望递归标志，得到包含IP地址的响应。再次执行host ftp.uu.net ，tcpdump无输出，因回答来自名字服务器高速缓存。
    • 执行host ftp.ee.lbl.gov ，名字服务器与根名字服务器c.nsysr.net联系，后续与授权名字服务器交互，得到CNAME资源记录（规范名ee.lbl.gov ）和A记录（IP地址 ） 。体现了名字服务器在查询过程中对根服务器的选择（轮询不同根服务器取往返时间最小的 ） ，以及在响应中同时返回规范域名的CNAME记录和A记录的优化。

14.8 用UDP还是用TCP

1. 协议支持情况：DNS名字服务器熟知端口号为53 ，同时支持UDP和TCP访问。
2. 选择UDP的原因：多数DNS查询和响应报文长度较小，使用UDP即可满足需求，且UDP开销相对较小。当名字解析器发出查询，响应中TC（截断标志 ）比特设为1时，意味着响应长度超512字节，仅返回前512字节，此时名字解析器通常用TCP重发查询以获取完整响应。
3. 选择TCP的原因：辅助名字服务器从主名字服务器执行区域传送时，因传送数据量较大，使用TCP协议，能更好处理大量数据传输，保证数据可靠传输。
4. 协议使用要点：DNS应用需自行处理超时和重传。与其他使用UDP的Internet应用（如TFTP、BOOTP和SNMP ）相比，DNS查询和响应常经过广域网，分组丢失率和往返时间不确定性更高，所以良好的重传和超时程序对DNS客户端很重要。
