[vela os_5] 中断系统 | 任务调度 | 日志系统

news 来源：原创 2025/6/13 9:05:20

第8章：中断系统

欢迎回来！在前一章第七章：内存管理中，我们探讨了openvela如何高效管理设备的有限RAM(分区管理)，为代码、数据和动态分配提供空间。

但系统如何响应主程序流之外的突发硬件事件？

想象程序正忙于复杂计算或等待用户按键时，硬件世界可能发生关键事件：串口收到新数据、定时器归零或网络数据包到达。
CPU不可能不断暂停工作检查每个硬件，这不仅低效还可能错过关键事件。

这正是中断系统的价值所在。

什么是中断系统？硬件版"门铃系统"

中断系统如同嵌入式设备CPU的智能门铃：

硬件组件（如串口、定时器、网卡、按键）如同CPU房间外的访客
CPU在房间内忙于当前任务
当硬件需要即时响应时，通过发送中断信号"按响门铃"

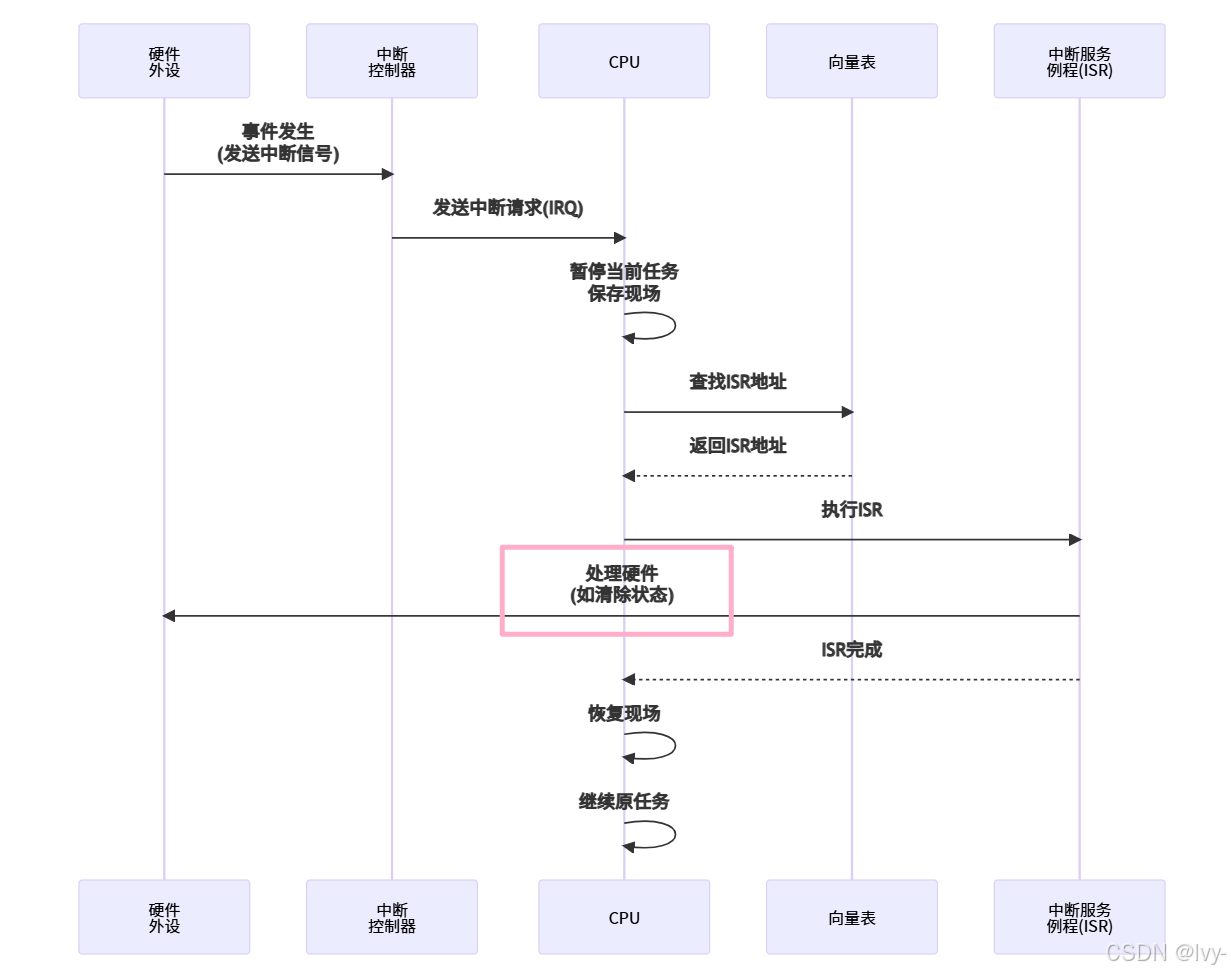

中断信号通过硬件机制打断CPU当前工作流：

暂停当前任务
保存现场状态（程序位置、关键寄存器值）
识别中断源
跳转执行特定中断服务例程（ISR）
处理紧急事件（如读取串口数据、复位定时器）
恢复保存的现场
继续原任务执行

这套机制让CPU专注主线任务的同时，实现对硬件事件的即时响应，远优于轮询检查方式。

为何中断对嵌入式系统至关重要？

中断是嵌入式系统基石，实现软件与异步现实世界的交互：

即时响应：快速处理按键、数据到达等突发事件
高效节能：避免CPU空转轮询闲置硬件
并发处理：通过上下文切换"同时"服务多硬件请求

中断系统核心组件

实现门铃机制需要多个部件协同：

硬件外设：生成中断信号的物理设备（UART/定时器/GPIO等）
中断控制器：管理多路中断信号的硬件模块（如ARM Cortex-M的NVIC）
中断请求（IRQ）：标识中断源的编号（如IRQ0=定时器0，IRQ1=UART0）
向量表：存储各IRQ对应ISR地址的内存表
中断服务例程（ISR）：开发者编写的精简处理函数

在这里插入图片描述

中断优先级与嵌套

当多个中断同时发生时，NVIC等控制器通过优先级仲裁处理顺序。
高优先级中断可打断低优先级ISR形成嵌套中断。

ARM Cortex-M支持：

“零延迟高优先级中断”（即时响应）
“可屏蔽中断嵌套”（使用BASEPRI寄存器屏蔽低优先级）

优先级管理确保关键事件（如电机故障）优先于次要事件（如按键）。

中断的启用与禁用

中断控制分三个层面：

全局开关：up_irq_save()/up_irq_restore()等函数控制所有中断
特定IRQ开关：up_enable_irq(irq)/up_disable_irq(irq)控制指定中断线
外设级控制：通过设备寄存器启用特定中断类型（如UART接收中断）

硬件中断与软件处理程序对接

openvela通过绑定机制关联IRQ与处理函数：

#include <nuttx/irq.h>static int gpio_handler(int irq, void *regs, void *arg) {printf("GPIO IRQ %d triggered!\n", irq);return OK;
}int setup_gpio_irq(int irq_num) {irq_attach(irq_num, gpio_handler, NULL);up_enable_irq(irq_num);return OK;
}

提供三种绑定方式：

方法	特点	适用场景
`irq_attach`	直接中断上下文，快速但不可阻塞	简单即时处理
`irq_attach_thread`	分离中断上下文与线程上下文	复杂处理需调用OS函数
`irq_attach_wqueue`	共享工作队列节省内存	多中断相似处理场景

芯片特定实现（up_函数）

底层中断处理依赖芯片移植层实现的up_系列函数：

up_irqinitialize()：初始化中断控制器和向量表
up_enable_irq()/up_disable_irq()：控制特定IRQ
up_prioritize_irq()：设置中断优先级
up_irq_save()：全局中断禁用与状态保存

中断结构优化

通过CONFIG_ARCH_MINIMAL_VECTORTABLE_DYNAMIC=y启用动态映射：

使用g_irqmap关联IRQ与数据结构
仅分配实际使用的中断内存空间
节省内存但增加少量查找开销

中断与其他系统的关联

驱动程序：UART/网络等驱动依赖中断通知数据到达
任务调度：定时器中断触发调度器进行任务切换
内存管理：中断使用独立栈空间保存现场
处理器间通信：VirtIO/RPMsg使用中断通知跨核事件

结论

中断系统是openvela实时响应硬件事件的核心机制。

通过优先级管理、高效ISR和智能绑定策略，系统在保证实时性的同时最大化资源利用率。
理解中断上下文与线程上下文的区别，以及各种绑定方法的适用场景，是开发可靠嵌入式应用的关键。

下一章我们将深入探讨多任务系统的核心——任务调度。

任务调度

在这里插入图片描述

第9章：任务调度

在上一章第8章：中断系统中，我们学习了硬件事件如何中断CPU并使其跳转到特殊代码段（ISR）进行即时处理。本章将探讨中断处理后，系统如何调度任务执行。

什么是任务调度？CPU总指挥

设想CPU如同一次只能专注一件事的高效工作者。任务调度系统如同操作系统内核中的智能管家：

掌握所有待处理任务的状态
决策当前时刻应执行的任务
确保就绪任务获得执行机会
通过优先级管理确保紧要任务优先

调度器通过快速任务切换实现多任务并发，这是所有多任务操作系统的核心组件。

任务与线程：执行单元

openvela系统中的调度对象包括：

内核线程(Kthreads)：运行在内核空间，处理系统核心事务
用户态POSIX线程(Pthreads)：通过pthread_create()创建的标准线程
用户任务：使用posix_spawn()创建，可包含多个Pthreads

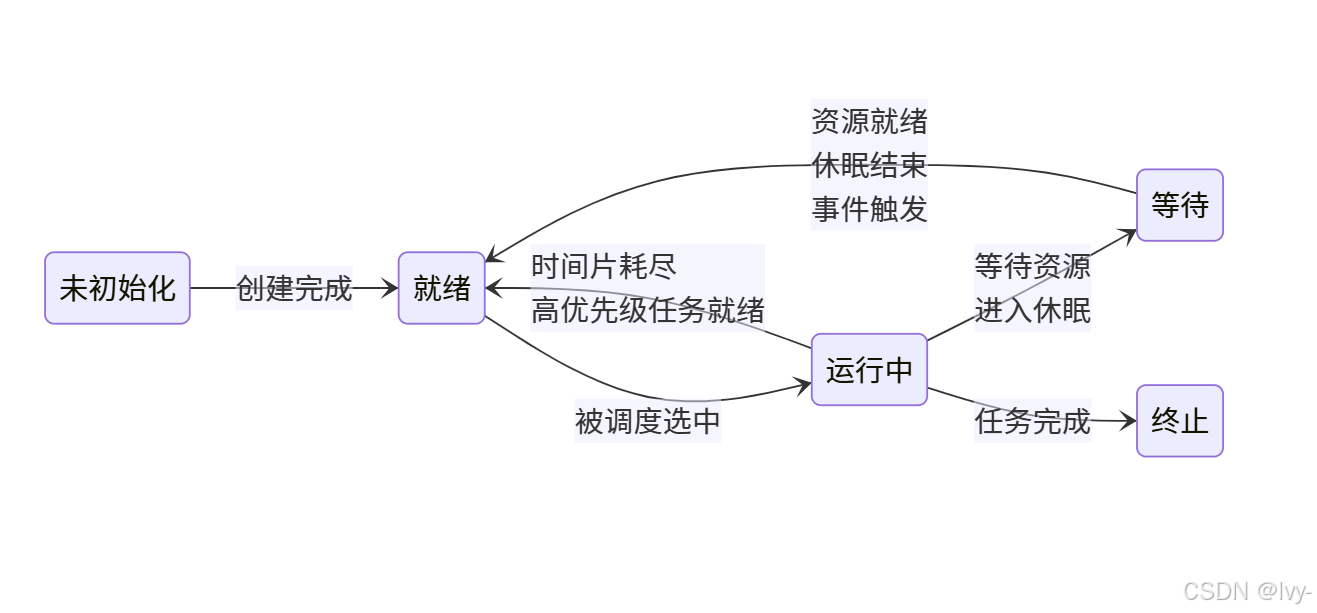

任务状态生命周期

任务可能处于以下状态：

运行中：当前占用CPU资源（单核单任务）
就绪：等待调度分配CPU时间片
等待：因资源等待进入阻塞（如I/O操作、定时休眠、同步锁等）

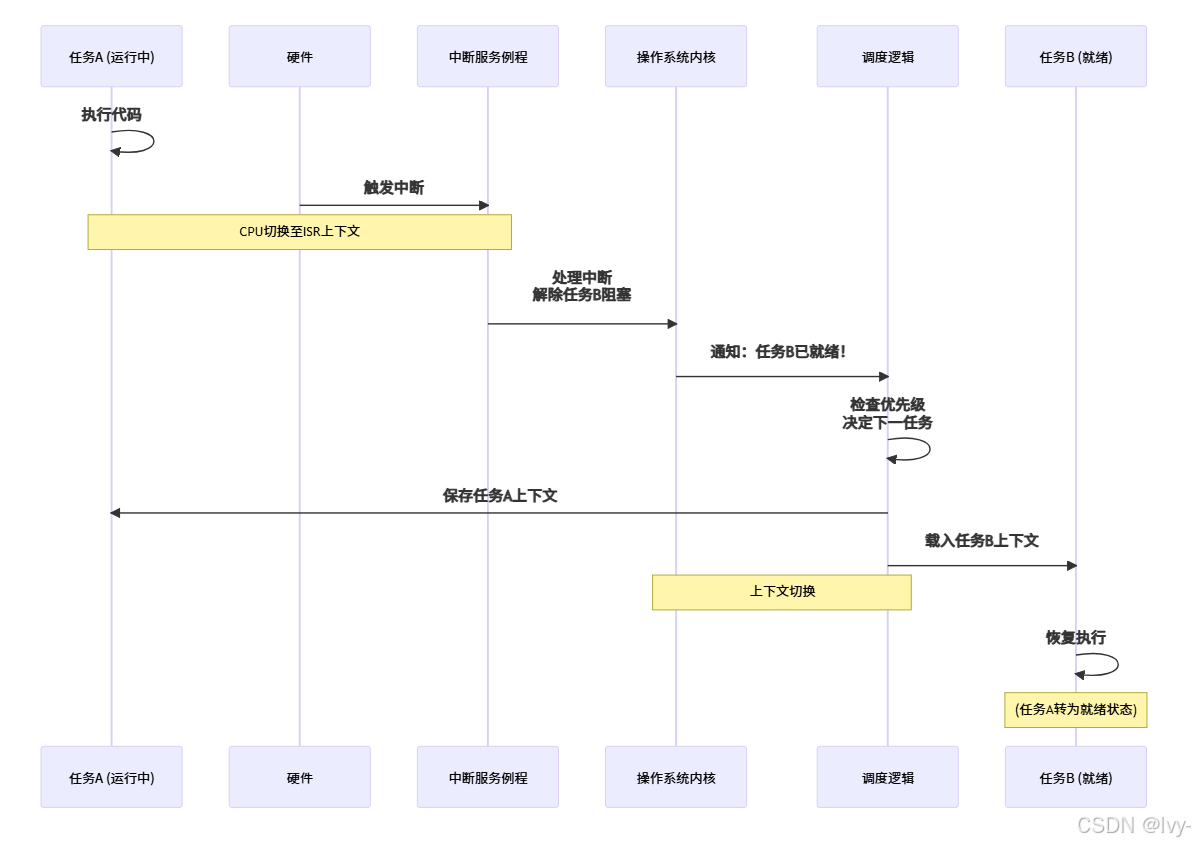

上下文切换：CPU的瞬间换场

任务切换包含三个关键步骤：

保存现场：将当前任务寄存器/程序计数器存入任务控制块(TCB)
载入现场：从目标任务的TCB恢复执行环境
指令跳转：CPU跳转至目标任务断点继续执行

调度触发机制

系统通过以下四种方式激活调度决策：

定时中断：硬件定时器周期性触发调度检查（"Tick"机制）
外设中断：硬件事件解除任务阻塞（如网络数据到达）
系统调用：任务主动放弃CPU（如sleep/sem_wait）
任务生命周期：创建/终止任务时的资源调整

调度算法：决策的艺术

openvela采用**优先级调度**为主，配合两种同优先级处理策略：

特性	FIFO（默认）	时间片轮转（CONFIG_RR_INTERVAL>0时）
执行方式	独占CPU直至主动放弃	固定时间片轮流执行
公平性	可能造成长任务阻塞	公平分配CPU时间
确定性	执行时长不可预测	可预测的时间片轮转
开销	低（无需定时中断）	高（依赖定时中断触发）
响应性	低优先级任务响应延迟	同优先级任务响应及时

任务控制实战示例

创建用户线程并设置优先级：

#include <pthread.h>
#include <stdio.h>
#include <unistd.h>void *线程入口(void *参数) {int 优先级 = *((int*)参数);printf("新线程启动，优先级：%d\n", 优先级);// ...线程实际工作...return NULL;
}int main() {pthread_t 线程ID;pthread_attr_t 属性;struct sched_param 调度参数;int 目标优先级 = 120;pthread_attr_init(&属性);pthread_attr_setschedpolicy(&属性, SCHED_FIFO);调度参数.sched_priority = 目标优先级;pthread_attr_setschedparam(&属性, &调度参数);pthread_attr_setstacksize(&属性, CONFIG_PTHREAD_STACKSIZE);pthread_create(&线程ID, &属性, 线程入口, &目标优先级);// ...主线程后续操作...return 0;
}

Kconfig调度配置

关键配置参数说明：

CONFIG_RR_INTERVAL：启用时间片轮转的间隔周期
CONFIG_SCHED_TICKLESS：无滴答模式（节能优化）
CONFIG_SMP：多核对称处理支持
CONFIG_USERSPACE：用户态任务隔离支持

调度器工作原理

核心组件包括：

任务控制块(TCB)：存储任务状态/优先级/上下文等信息
就绪队列：按优先级分组的任务等待队列
等待列表：资源相关的阻塞任务列表

调度决策流程：

选取最高优先级非空队列
同优先级时按FIFO或轮转策略选择
执行上下文切换
无任务时运行空闲任务（低功耗状态）

总结

任务调度系统是openvela实现多任务并发的核心引擎。通过优先级管理、上下文切换和智能调度策略

系统在单核上实现高效的任务并发执行。正确配置调度参数对满足嵌入式系统的实时性需求至关重要。
下一章我们将深入探讨日志系统，揭示系统运行时的内部状态监控机制。

日志系统

第10章：日志系统

在前一章第9章：任务调度中，我们了解了openvela如何管理多个任务和线程，通过快速切换实现并发执行的假象。
当任务被调度、中断、等待资源或执行操作时，我们如何洞察系统运行时的内部状态？如何追踪任务行为或检测错误发生？

这正是日志系统的价值所在。

什么是日志系统？系统的"日记本"

构建系统：conf+code+库

嵌入式系统中，从底层驱动（支持多种驱动）（第三章）到网络协议栈（5层）（第五章），再到多任务（快速切换）（第九章），各组件协同工作时若出现问题，或需要理解事件序列，都需要可靠的运行记录。

日志系统如同系统的飞行记录器：

时间戳：记录事件发生时刻
来源标记：标识生成日志的任务/CPU核心
优先级分类：区分信息等级（普通信息/警告/致命错误）

日志系统的核心功能包括：

调试溯源：通过事件序列定位问题根源
运行监控：感知系统常态行为模式
性能分析：收集资源使用数据
故障追溯：崩溃后通过持久化日志（如Flash存储）分析成因

没有日志系统，开发调试如同蒙眼维修精密仪器。

核心工具：`syslog()`

openvela采用基于Unix标准syslog改进的日志接口：

void syslog(int priority, const char *format, ...);

参数解析：

priority：日志优先级（数值越小越紧急）

优先级名称	值	描述
`LOG_EMERG`	0	系统不可用
`LOG_ALERT`	1	需立即处理
`LOG_CRIT`	2	严重错误
`LOG_ERR`	3	普通错误
`LOG_WARNING`	4	警告
`LOG_NOTICE`	5	显著正常事件
`LOG_INFO`	6	信息性消息
`LOG_DEBUG`	7	调试信息

format：格式化字符串（类printf语法）
...：可变参数列表

使用示例：

#include <syslog.h>void demo_func(int val) {syslog(LOG_INFO, "处理数值：%d\n", val);if(val < 0) {syslog(LOG_ERR, "非法负值：%d!\n", val); }
}

内核模块注意事项：内核代码应使用debug.h中的专用宏（如_info, _err），这些宏：

自动附加源码信息
受Kconfig调试选项控制（如CONFIG_DEBUG_INFO）

#include <debug.h>void kernel_func() {_info("内核操作日志\n");  // CONFIG_DEBUG_INFO启用时生效_err("内核错误！\n");     // CONFIG_DEBUG_ERROR启用时生效
}

日志系统工作流程（简化版）

日志处理流程通过多级流水线实现：

在这里插入图片描述

流程详解：

日志生成：应用/内核调用syslog()或专用宏
优先级过滤：对比Kconfig或运行时设定的阈值
格式化增强：可选添加时间戳（CONFIG_SYSLOG_TIMESTAMP）、进程ID（CONFIG_SYSLOG_PROCESSID）、CPU核心ID（CONFIG_SYSLOG_PREFIX）
通道路由：支持多路输出：
- default_channel：主控制台（如串口）
- ramlog_channel：RAM缓冲区（崩溃恢复用）
- rpmsg_channel：通过RPMsg跨核传输（第六章）
- dev_channel：指定设备文件（如/dev/ttyS1）
驱动写入：底层驱动实现物理写入逻辑
持久化存储：最终输出到终端、文件或网络

Kconfig日志配置

通过Kconfig（第一章）定制日志系统：

配置项	功能描述
`CONFIG_SYSLOG_DEFAULT=y`	启用默认控制台日志通道
`CONFIG_RAMLOG_BUFSIZE=1024`	设置RAM日志缓冲区大小
`CONFIG_SYSLOG_FILE=y`	启用文件系统日志（第四章）
`CONFIG_SYSLOG_RPMSG=y`	启用跨核RPMsg日志（第六章）
`CONFIG_SYSLOG_COLOR_OUTPUT=y`	启用终端颜色分级显示
`CONFIG_SYSLOG_BUFFER=y`	启用日志缓冲防消息交错

动态过滤：`setlogmask`命令

通过setlogmask动态调整日志过滤级别（需启用CONFIG_SYSTEM_SETLOGMASK）：

nsh> setlogmask e  # 仅显示ERROR及以上日志
nsh> setlogmask d  # 恢复DEBUG级别日志

可选优先级缩写：

d=DEBUG, i=INFO, n=NOTICE, w=WARNING, e=ERROR, c=CRITICAL, a=ALERT, r=EMERG

`syslog` vs `printf`对比

特性	`syslog()`	`printf()`
定位	系统级结构化日志	标准输出流
过滤	支持优先级动态过滤	无内置过滤
元数据	可添加时间戳/PID等	仅原始输出
内核使用	通过专用宏安全调用	禁止在内核和ISR中使用
缓冲	防交错缓冲（可选）	无保障缓冲
多核支持	支持跨核传输（如RPMsg）	主核专用
