无人机接收机运行技术要点分析!

一、运行方式

1. 信号接收与解调

通过天线捕获遥控器发射的射频信号，采用 FHSS或 DSSS技术规避干扰。

解调后转换为数字指令，或模拟信号。

2. 指令分发与执行

多通道映射。

支持冗余机制：双接收机备份或教练模式协同控制，确保信号丢失时仍可维持操作。

3. 故障保护与遥测回传

信号丢失时触发 Fail-Safe机制，执行预设动作。

双向通信接收机实时回传电量、GPS坐标等遥测数据至遥控器。

二、技术要点

1. 低延迟与高刷新率

高端接收机延迟 <5ms，刷新率 ≥1000Hz，满足竞速无人机等场景的实时响应需求。

2. 抗干扰设计

双天线分集接收：切换天线避免盲区，提升信号稳定性。

动态跳频技术：如ELRS协议在2.4GHz频段自动切换信道，规避干扰。

双频放大器电路：芯启源专利技术合并多路信号，减少外置滤波器依赖，增强复杂环境适应性。

3. 多协议兼容性

支持PWM、PPM、SBUS、IBUS等主流协议，确保与不同飞控无缝对接。

4. 轻量化与集成化

微型接收机重量仅数克，适用于穿越机；工业级机型集成陀螺仪或Blackbox日志功能。

三、技术难点

1. 复杂环境抗干扰

城市多径效应、高压电磁场易导致信号衰减，需结合AI动态解析算法实时调整信道。

“再生制动”风险：电机减速产生反向电流可能损坏电路，需宽压DCDC转换器或大电容吸收能量。

2. 安全与加密挑战

信号劫持风险：需AES加密防止未授权控制。

时间安全防护：北斗授时隔离装置维持纳秒级误差，防止GPS欺骗攻击。

3. 环境适应性

宽温域运行（-20℃~50℃）、防水防尘（IP55）需强化热管理，避免电池低温性能下降或引擎过热。

高海拔地区空燃比调整与电池预热系统不可或缺。

四、核心发展趋势

1. 智能化与AI融合

AI实时分析信号质量，动态优化信道选择。

2. 多模通信冗余

4G/5G与射频链路互补，结合卫星通信解决“三断”场景通信。

3.开放生态与标准化

MavLink协议统一通信框架，支持MSDK/PSDK开发定制应用。

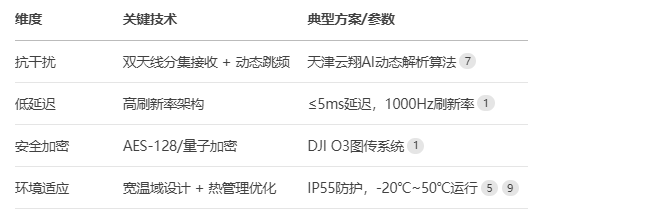

技术要点总结

未来接收机将向智能化、高集成、多模冗余方向演进，结合边缘计算与开放生态，为工业巡检、城市安防等场景提供更可靠的通信基座。
