ZYNQ学习记录FPGA(三)状态机

一、概念

        状态机（State Machine）又称有限状态机（Finite State Machine, 简称FSM），是在有限个状态之间按一定规律转换的时序电路。

二、模型

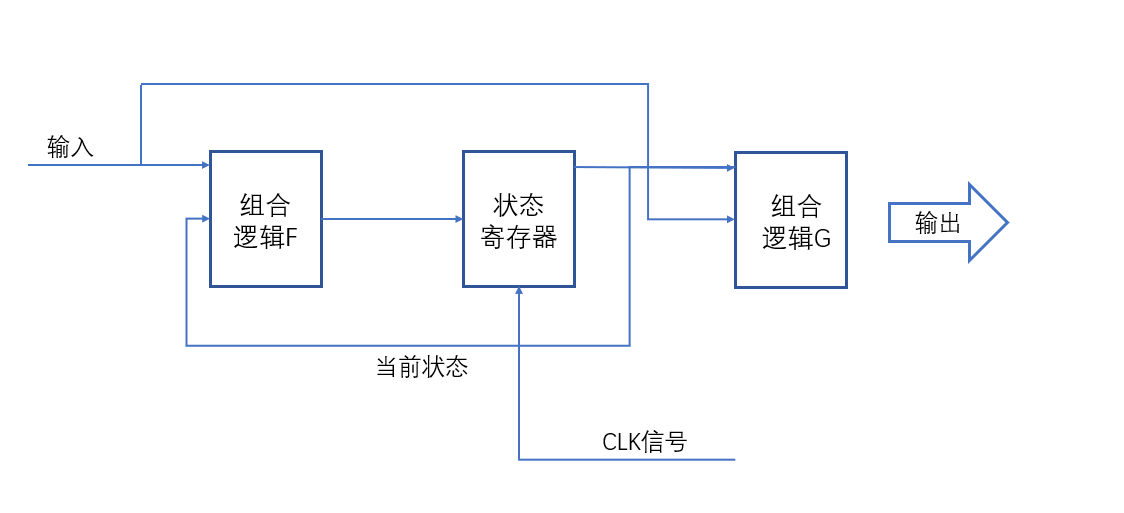

        下面用模型的方式说明状态机的工作原理：

        状态机的输入有两个部分，一部分是当前状态机zhe所处的状态，另一部分是用户的输入。其中状态寄存器由一组D触发器组成，用来记忆状态机当前所处的状态，状态的改变只发生在时钟的跳变沿。状态是否改变、如何改变，取决于组合逻辑F的输出，F是当前状态和输入信号的函数状态机的输出是出输出组合逻辑G提供的，G也是当前状态和输入信号的函数。

        状态机由组合逻辑G的输入的不同分为moore状态机和mealy状态机，moore状态机的组合逻辑G的输入只有当前状态，而mealy状态机的输入包括用户输入和当前状态。

三、状态机的设计

        状态机的设计一般采用四段论的一个方法，按序排列如下：状态空间定义、状态跳转、下一状态判断、各个状态的下的动作。

3.1 状态空间定义

        使用parameter关键字定义状态机的各状态，所有状态的集合就叫做状态空间：

        使用reg关键字定义状态寄存器和下一状态变量

        这里需要注意的是这两个reg变量的位宽应该和状态空间中的状态常量位宽一致。

        在定义状态空间时，一般使用更加直观，译码更加简单的独热码的形式来定义，独热码是指每个状态只有一个寄存器置位（置1），译码逻辑简单：

         此时状态寄存器和下一状态变量位宽也应该是四。

3.2 状态的跳转（时序逻辑部分）

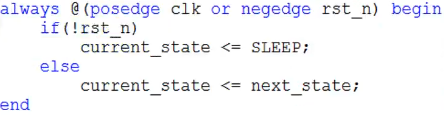

        状态的跳转使用always语句描述，以时钟信号上升沿为触发条件，使用非阻塞赋值，不停的更新状态寄存器为next_state的状态，具体示例代码如下：

 3.3 下一状态判断（组合逻辑）

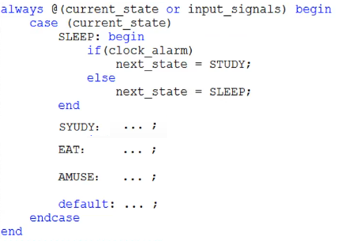

        状态的判断使用always语句描述，以输入信号的电平触发（每输入一次判断一次），使用case关键字在当前状态的前提下去判断下一状态应该是怎样的。

 3.4 状态下的动作（组合逻辑）

        对于简单的动作，可以使用assign关键字+条件语句的形式规定每一个状态下的动作，举例如下：

        复杂动作则可以使用always语句来进行状态的动作，举例如下：

四 总结

        本文对状态机进行了详细的介绍，主要介绍了状态机的设计，状态机的设计可以归结为两个组合逻辑和一个时序逻辑的组合。在Verilog代码上则体现为状态定义+三个功能定义语句（并行运行）。
