SolidWorks速成教程P4-4【装配体 | 第四节】——装配体内修改模型编辑配合方法配合报错的解决方法

截止目前已介绍完 SolidWorks装配体的常用功能，但基础薄弱的小伙伴或许对装配体的各类功能还不够熟悉。所以这节将进一步加强装配体的学习，同时介绍新手容易犯的错误。总结出三点，一是装配体内修改模型，二是编辑配合，三是配合报错的解决方法。

目录

1.装配体内修改模型

2.编辑配合方法

3.配合报错的解决方法

---

1.装配体内修改模型

我们打开上一节的装配体模型，先来讲讲装配体内修改模型。

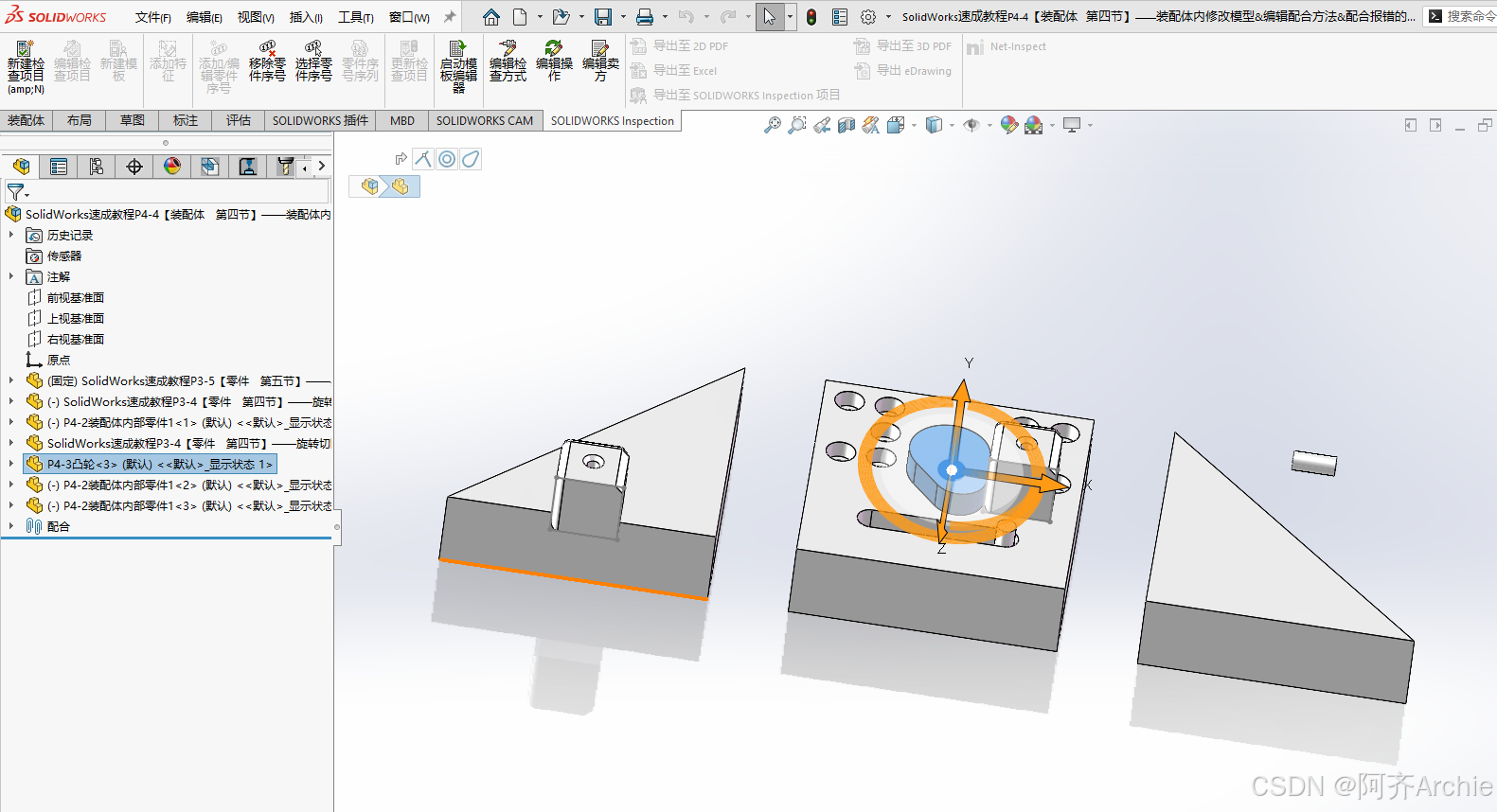

在这个装配体中有一个凸轮零件，在设计树中点击它，视窗区域就会高亮显示。

我们打算在这个凸轮的大圆中心通过拉伸切除打一个直径 10 毫米的孔。

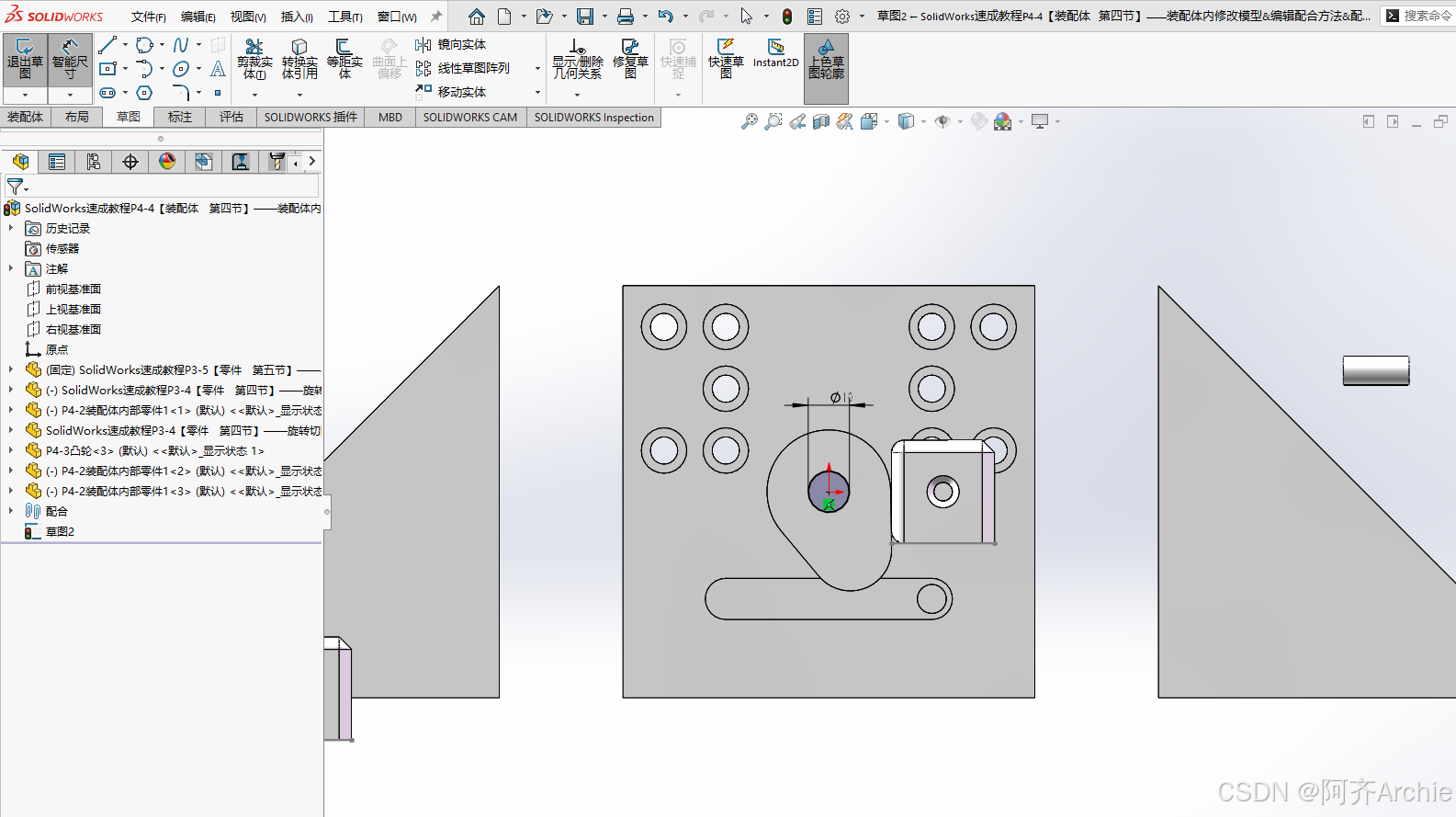

点击凸轮不透明按钮，点击草图进行绘制，在相应面上绘制一个 10 毫米大小的圆

准备拉伸切除时，却发现拉伸切除命令不见了，记得它原本在特征栏。这就是新手在装配体中容易犯的错误，原因是通过拉伸切除修改某个零件时，必须先编辑需要修改的零件&
