CATIA高效工作指南——常规配置篇（四）

一、STP导出颜色保留技术规范​​

​​1.1 关键设置步骤​​

1. ​​协议切换​​

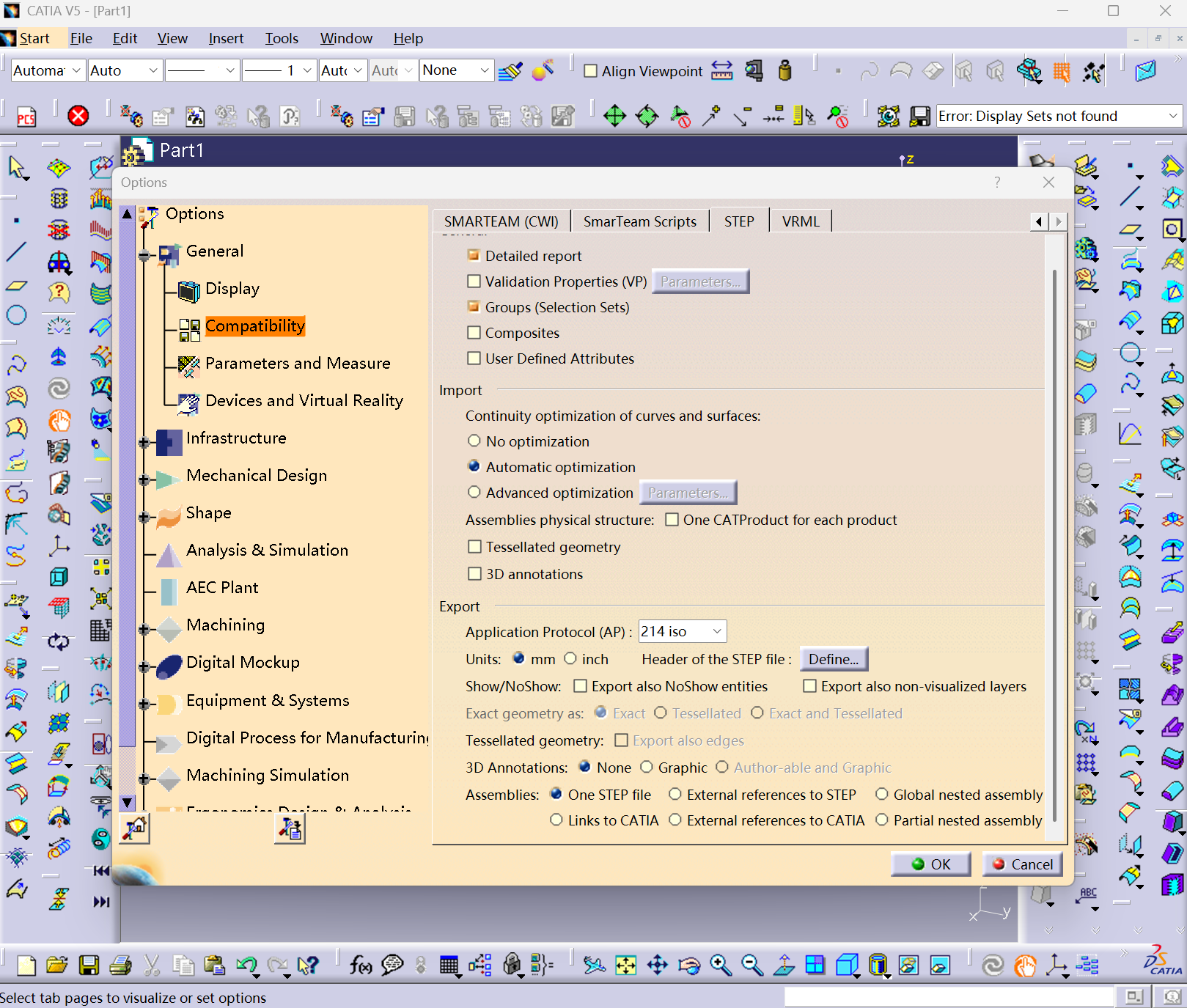

   • 路径：工具 → 选项 → 常规 → 兼容性 → STEP → 导出
   • ​​应用协议​​：203 ISO → 214 ISO（AP214协议支持非几何属性存储）
   • ​​层级结构​​：启用装配物理结构(Assembly Physical Structure)

2. ​​许可证要求​​

   • 基础导出：ST1许可证
   • 高级功能（PMI/嵌套装配）：需SXT许可证（支持3D标注导出）

3. ​​元素可见性规则​​

   • 仅导出​​当前显示元素​​，隐藏元素不显示
   • ​​避坑提示​​：装配体着色需在​​零件层级​​设置。

---

​​二、撤销命令失效修复方案​​

​​2.1 根因分析​​

• 历史记录堆栈溢出（默认堆栈深度不足）

​​2.2 解决步骤​​

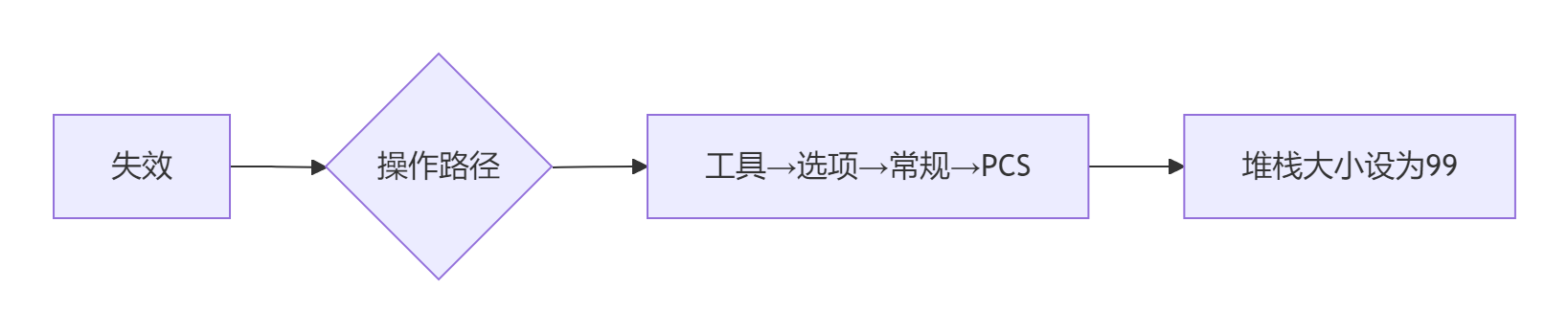

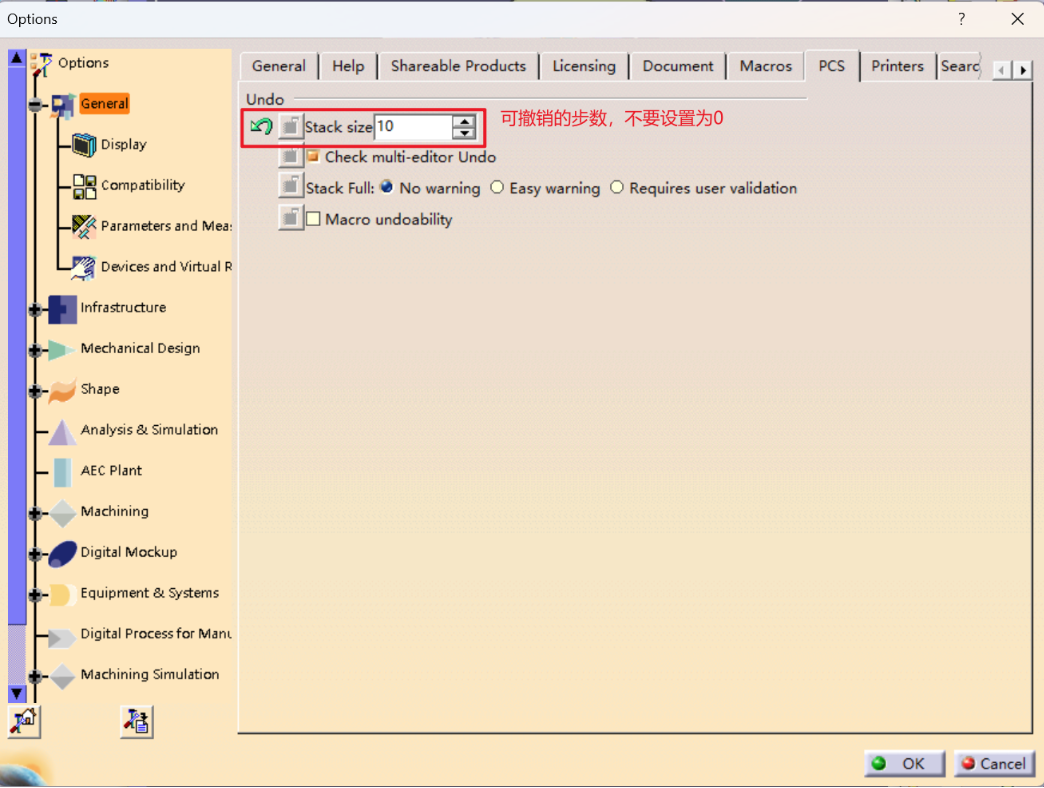

1. ​​调整堆栈深度​​

​​工程验证​​：堆栈深度≥99时，大型装配体撤销成功率提升90%

---

​​三、STL文件导入精度控制​

3.1 导入STL文件

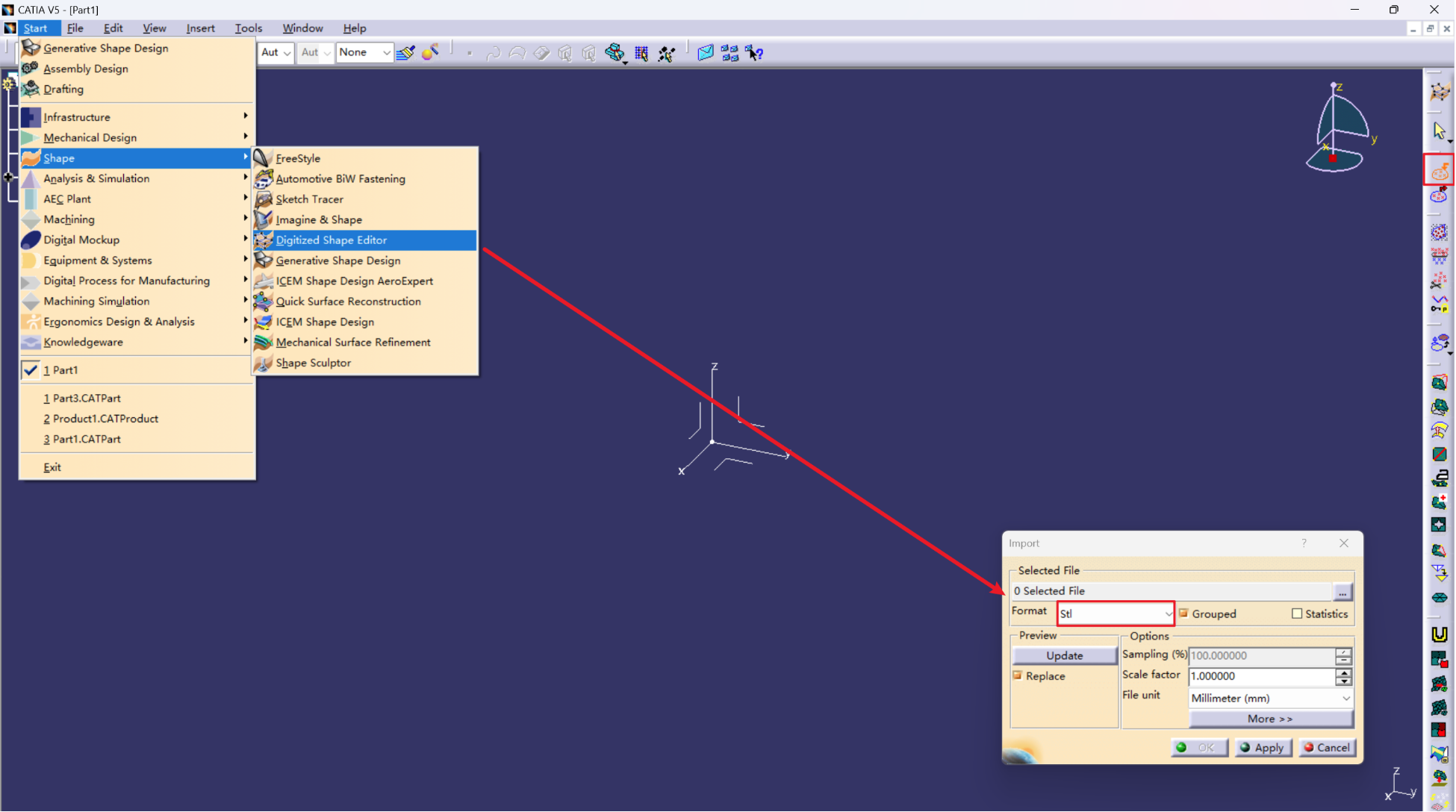

通过Shape ——Digital Shape Editor 中的Import命令，选择STL文件，导入相关文件​

​​3.2 参数化设置​​

​​应用场景​​	​​关键参数​​	​​操作说明​​
快速渲染	合并距离=0.01mm	降低计算负荷
CNC加工	公差≤0.001mm + C2连续优化	启用接合命令的检查相切选项

​​3.3 破面修复流程​​

1. 进入创成式外形设计工作台
2. 执行接合(Joint)命令：
   • 勾选检查相切和检查连接性
   • 设置合并距离=0.001mm（精密加工场景）

​​注意​​：需在装配文件中操作且持有ST1许可证

---

​​四、快捷键强制修改技术​​

​​4.1 突破系统限制​​

1. 拖拽目标命令至任意工具栏上
2. 工具 → 自定义 → 绑定新快捷键（如Ctrl+Shift+C）
3. ​​移除命令和快捷键​​：选中步骤一的工具栏——移除命令——选择需要移除的命令

---

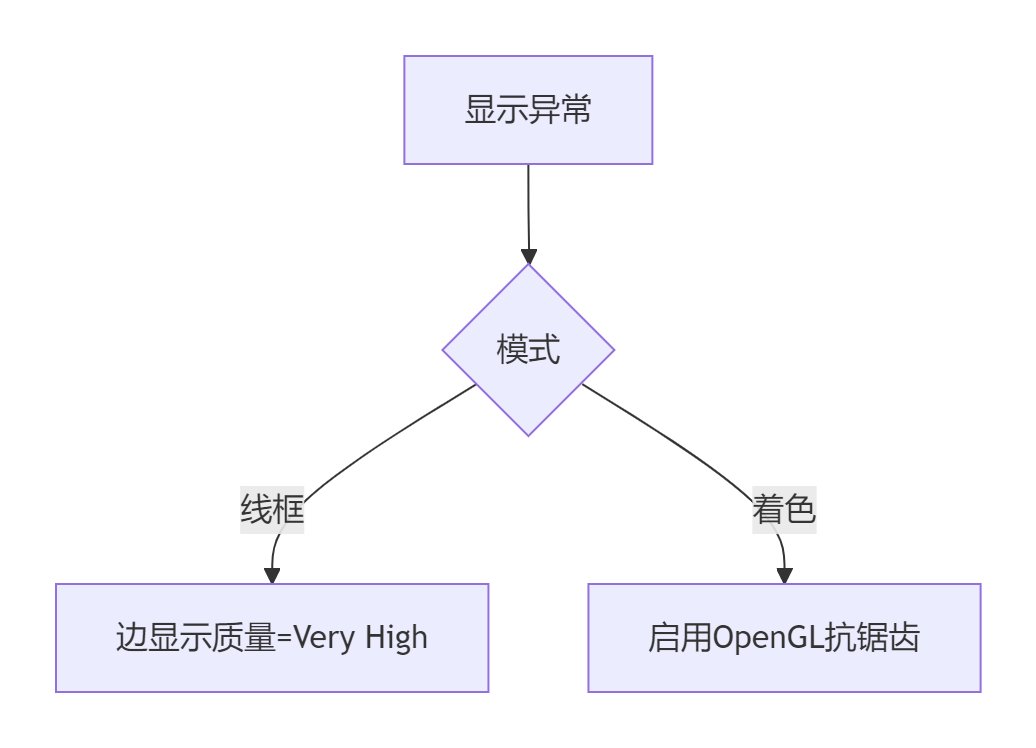

​​五、圆形显示为多边形调优​​

​​5.1 问题本质​​

显卡渲染精度不足，常见于：

• 大型装配体
• 高曲率曲面（齿轮、涡轮等）

​​5.2 优化路径​​

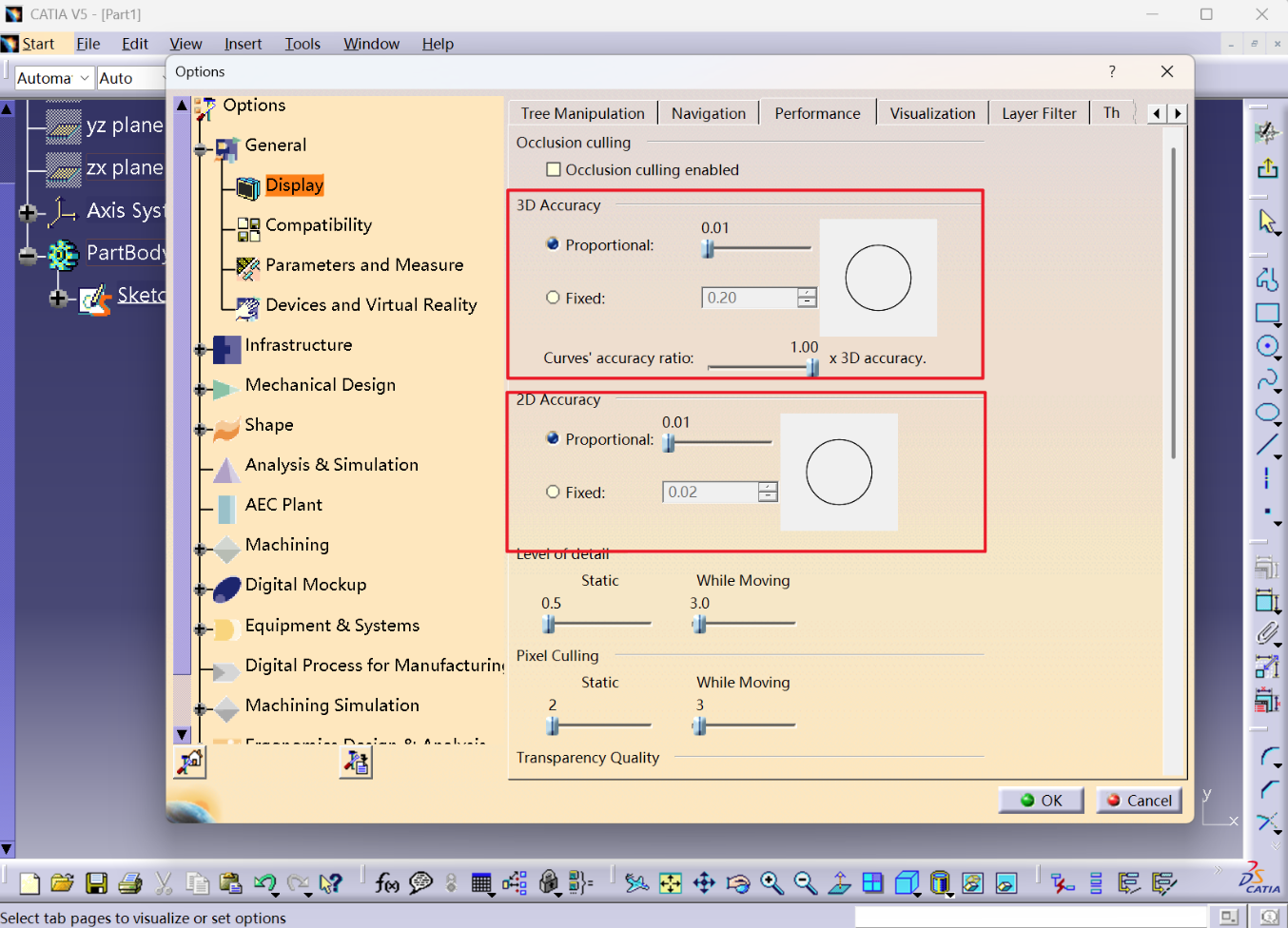

• ​​参数路径​​：选项 → 显示 → 性能 → 3D精度
• ​​推荐值​​：
  • 加工设计：0.01mm
  • 概念渲染：0.05mm

---

​​六、批量元素操作高效方案​​

​​6.1 交互式操作​​

• ​​隐藏元素​​：将空格键设为隐藏的快捷键，按住空格键连续点选
• ​​删除元素​​：Delete键 + 点选（避免框选误操作）​

---

​​七、装配体结构保留策略​​

​​7.1 STP→CATProduct转换​​

• ​​设置路径​​：

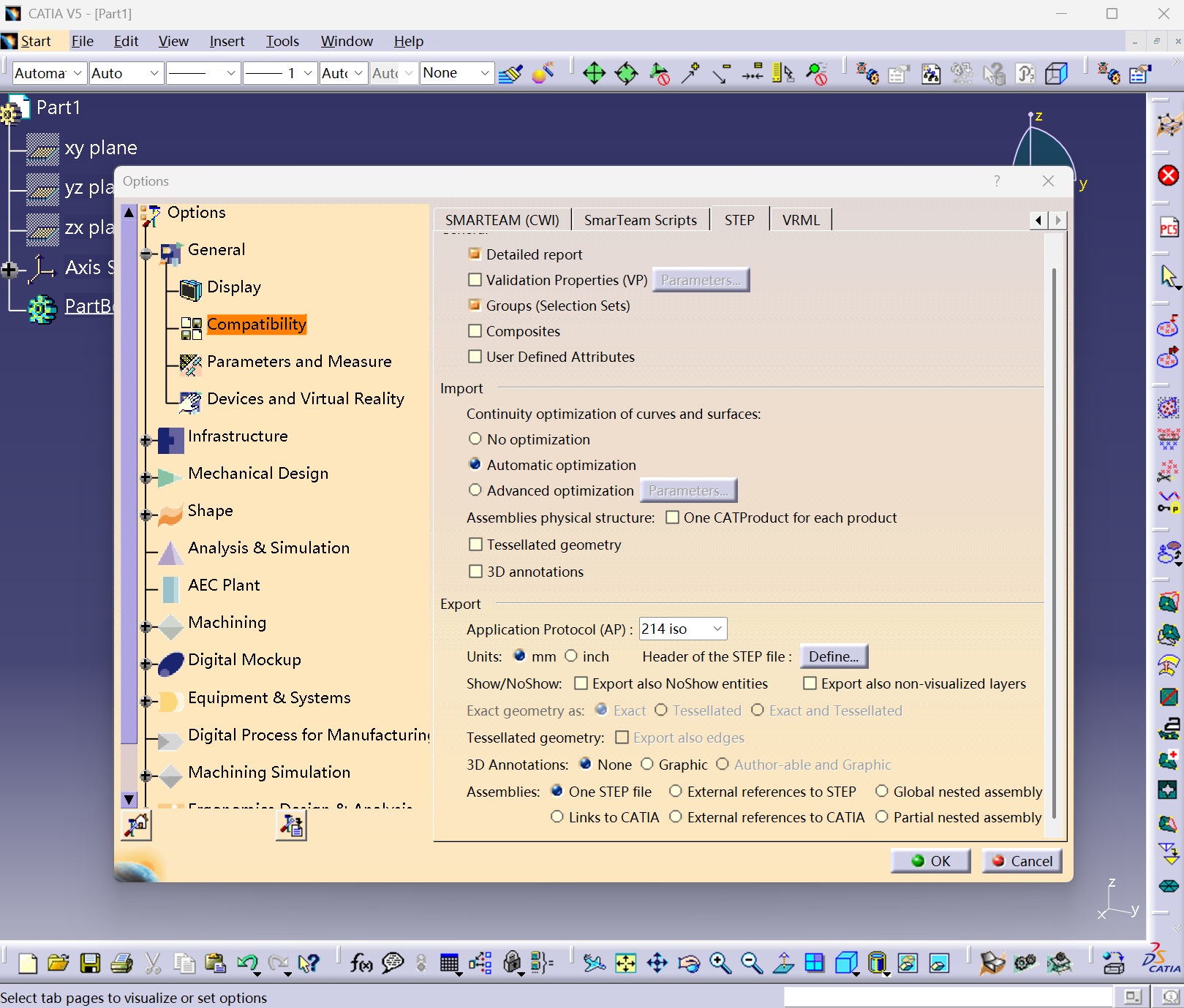

  STEP导入 → 装配物理结构 → 每个产品一个CATProduct
• ​​技术价值​​：
  • 避免部件(Part)无物理文件的问题
  • 保持原始装配树结构

​​7.2 轻量化管理​​

• 使用产品结构树压缩子装配体
• 启用仅显示模式减少内存占用

---

​​参数配置总结表​​

​​功能模块​​	​​参数路径​​	​​推荐值​​
​​STEP导出​​	兼容性→STEP→应用协议	AP214 ISO
​​撤销深度​​	常规→PCS→堆栈大小	99
​​STL精度​​	显示→性能→3D精度	0.01 (加工)/0.05 (渲染)
​​装配导入​​	STEP→装配物理结构	每个产品一个CATProduct

​​工程验证数据​​：经优化后STP交互效率提升40%，设计变更迭代时间减少55%（上海耀唐科技测试报告）。配置文件建议保存至...\Pro_Stds\00-Config\实现全局生效。

---

​​参考文献​​

• STEP协议切换与装配着色原理
• 装配层级保留技术方案
• STP导入导出许可及优化参数
• CATIA转stp保持颜色的操作流程
• CATIA默认不保留STP颜色的原因
• STP数据导入设置与许可证要求

结语

在三维设计领域，数据交互效率和模型质量直接影响产品开发周期。本文基于达索系统官方文档和工程实践，深度解析CATIA七大高频技术难题的解决方案，涵盖数据交换、显示优化、操作效率等核心场景。

---
